作品展 – 会展大厅

桁架框架中的二十个展位，来自十一个系列的 24 件作品

可视化Stage自由空间研究

虚构空间的可视化——并非已实现的项目。

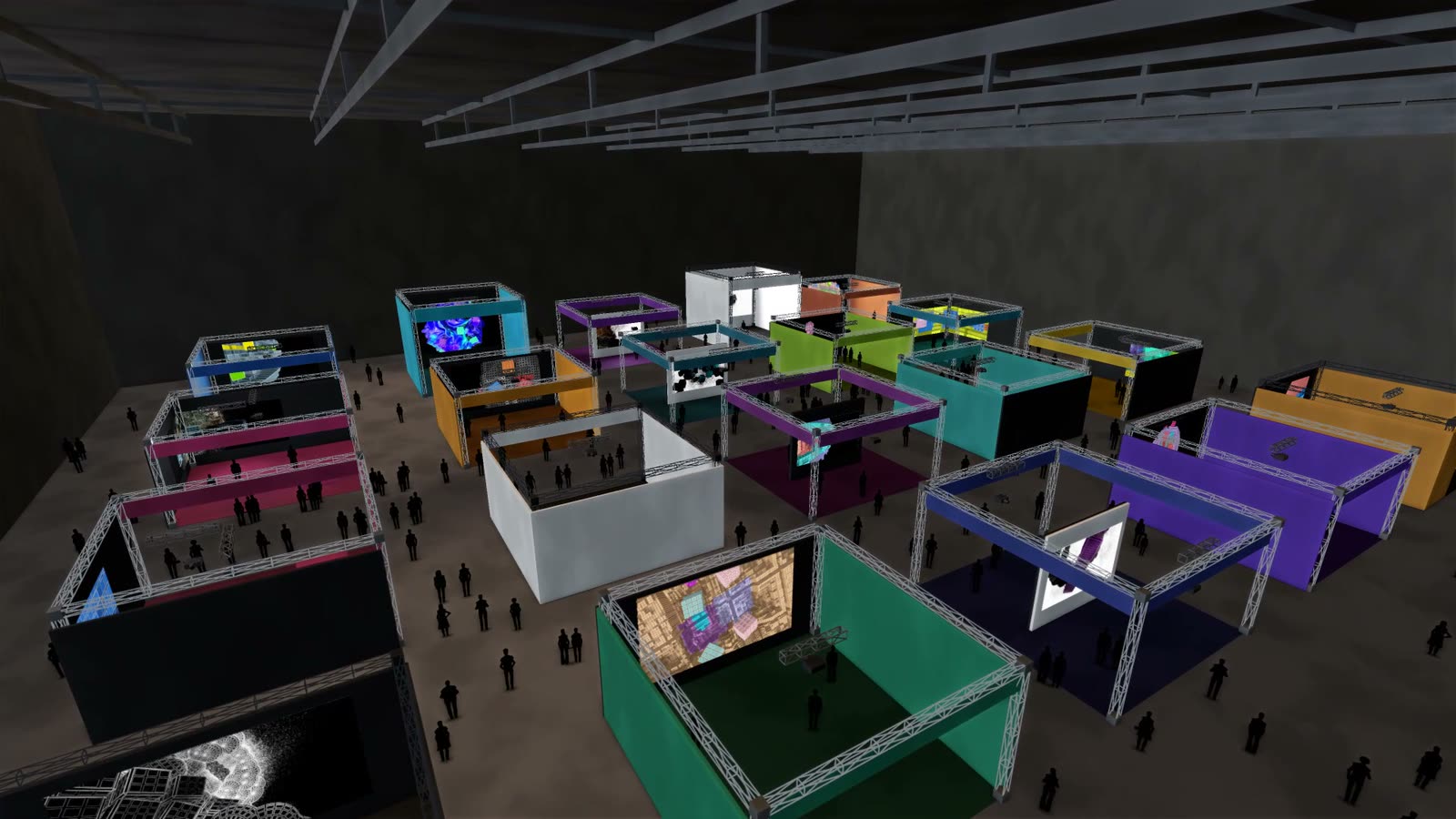

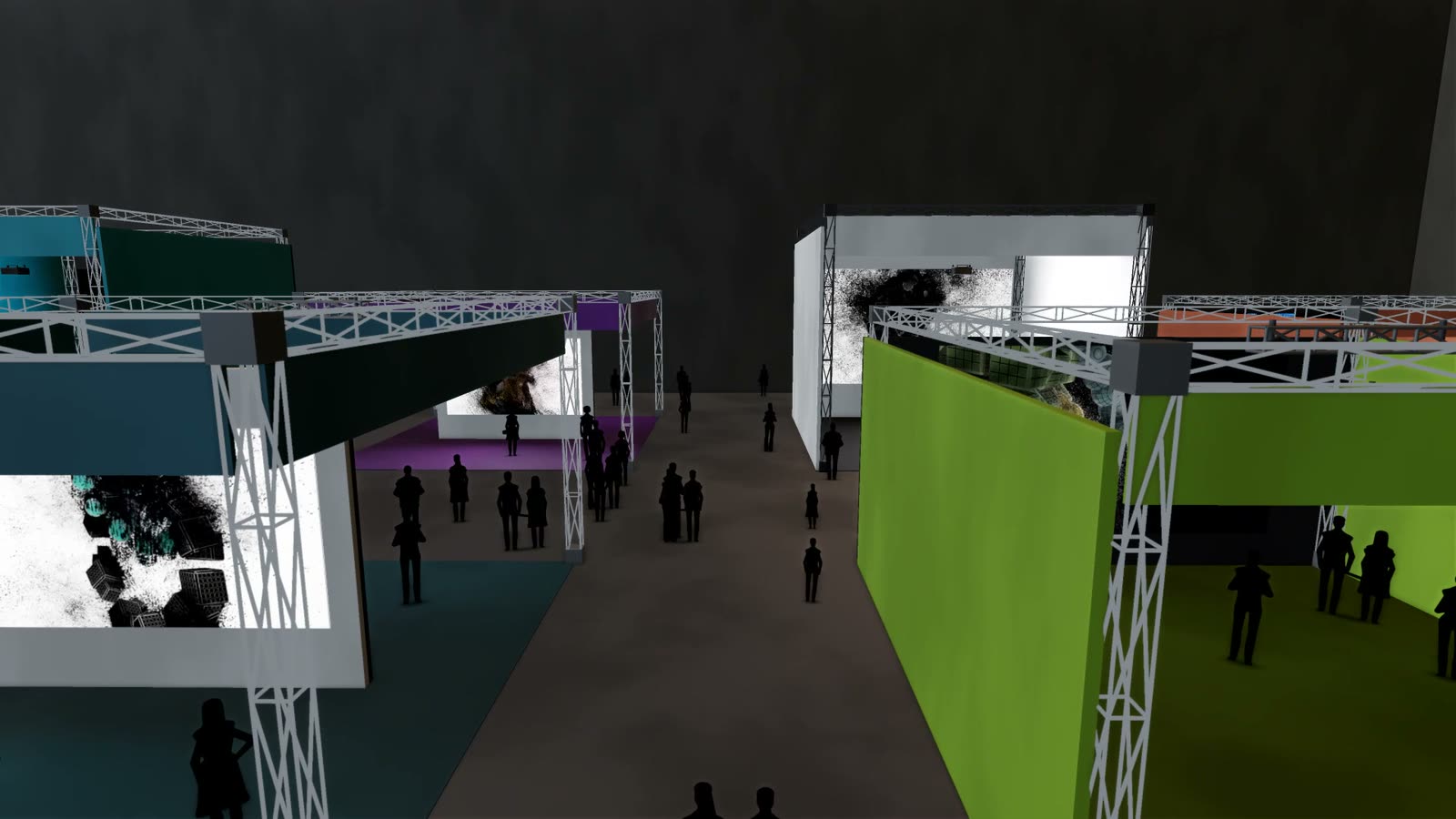

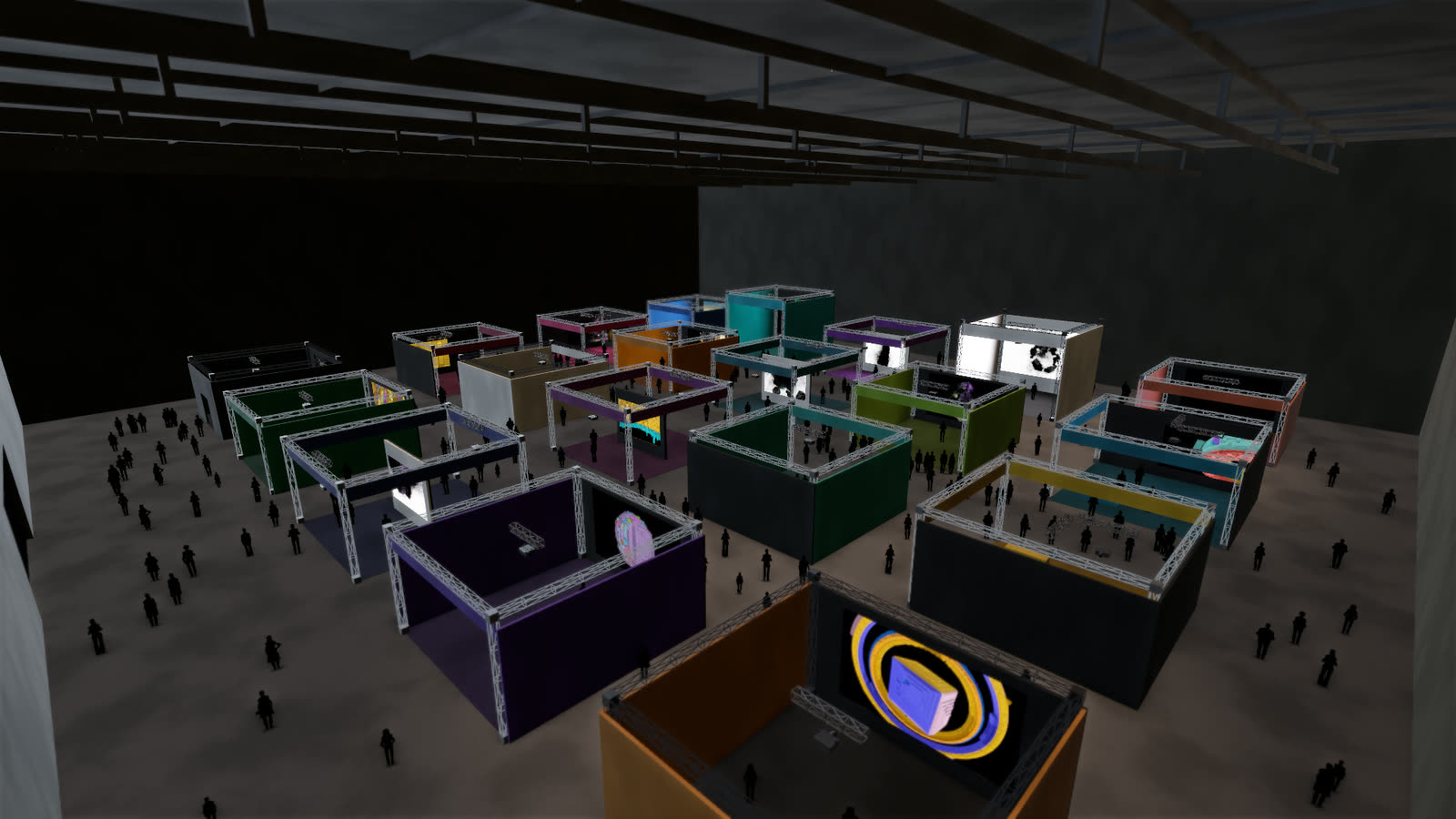

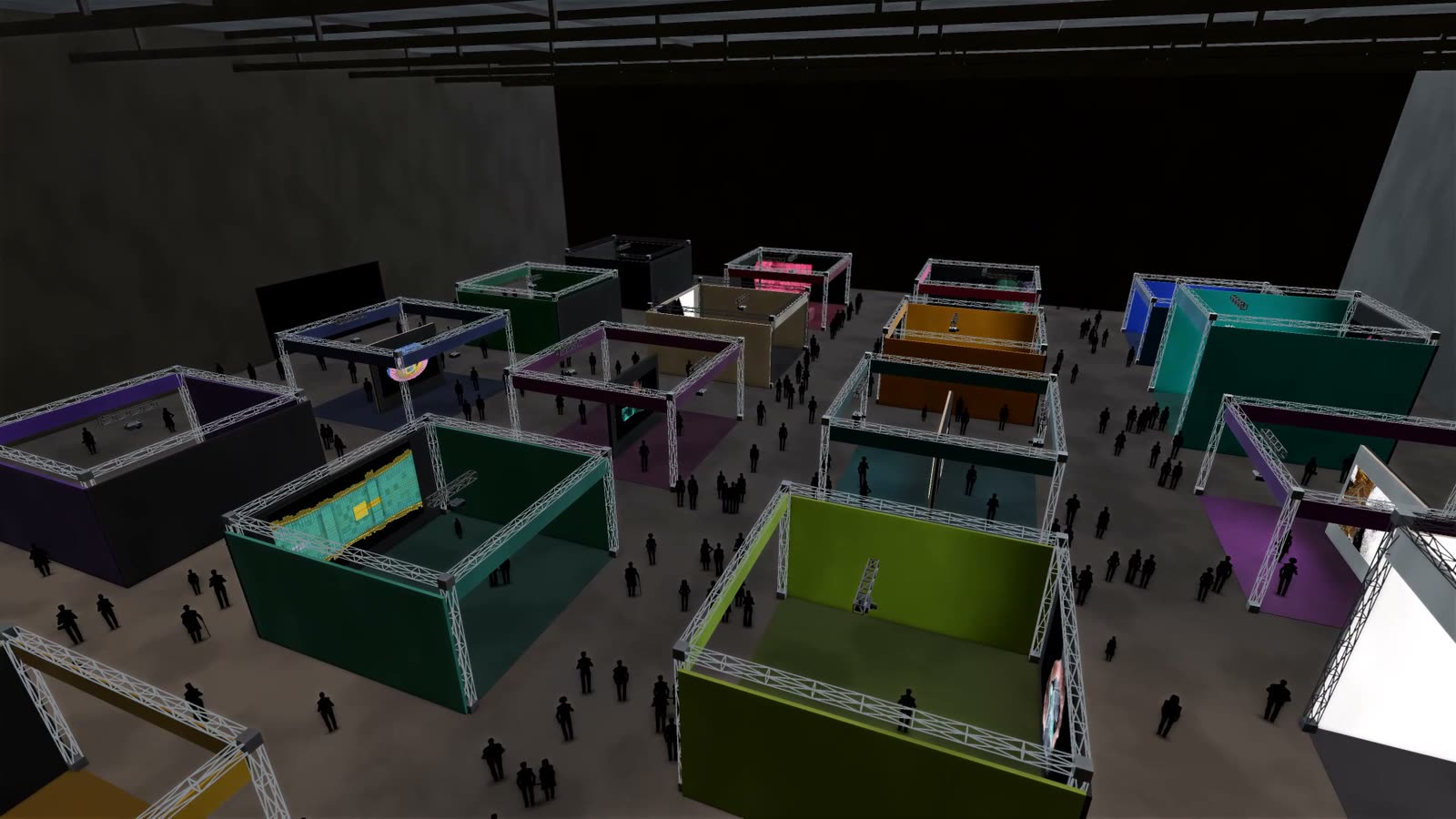

一座 90 × 84 米的会展大厅，上方是高 24 米的钢桁架屋顶。二十个展位按五乘四的网格排列，每个展位都是一座铝制桁架框架，配有各自的墙面、地毯和投影机——以及来自所有系列的 24 件视频作品，随意混排：Minimal 挨着 Sculpt，Ring Quader 挨着 Veil。

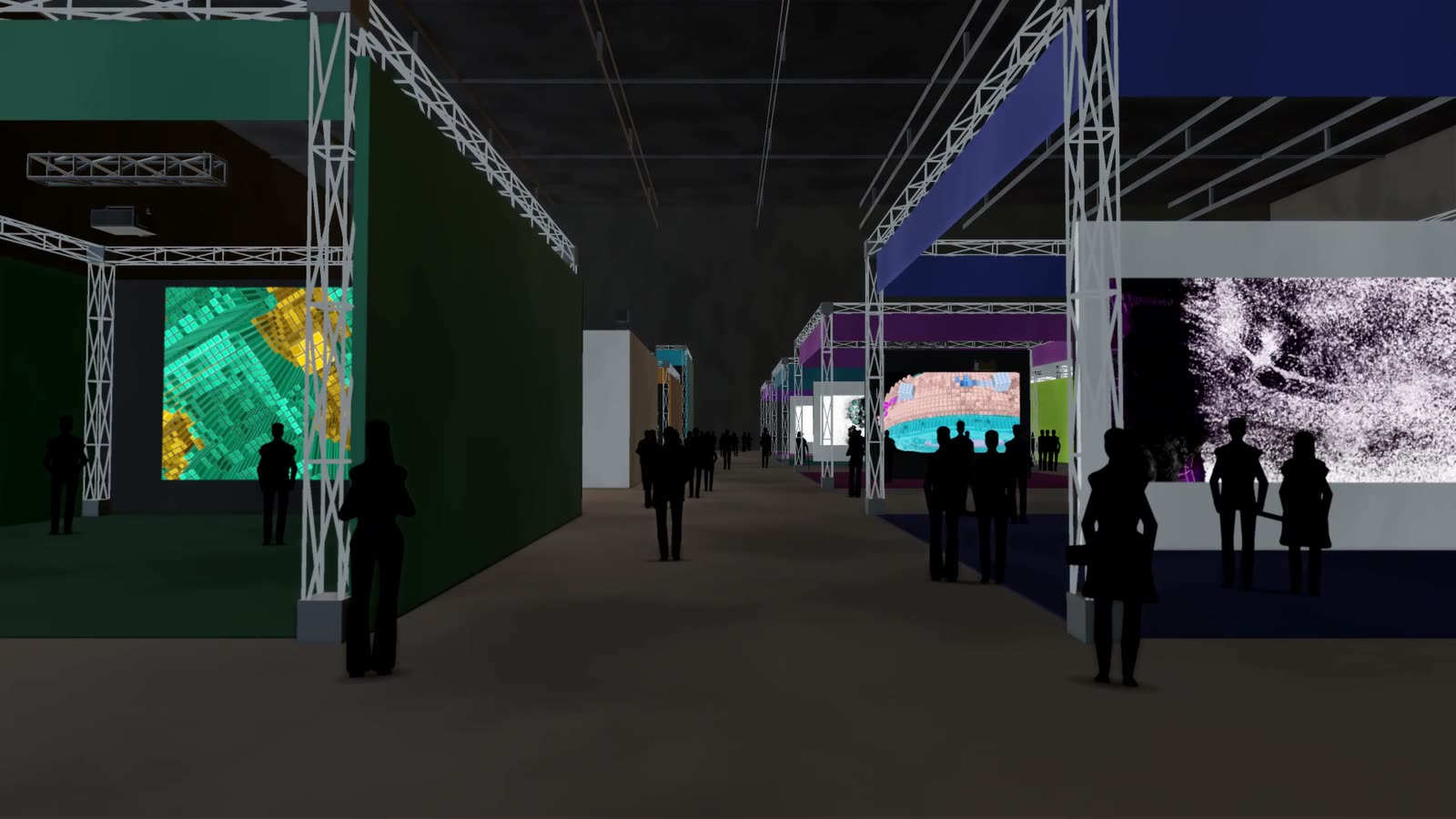

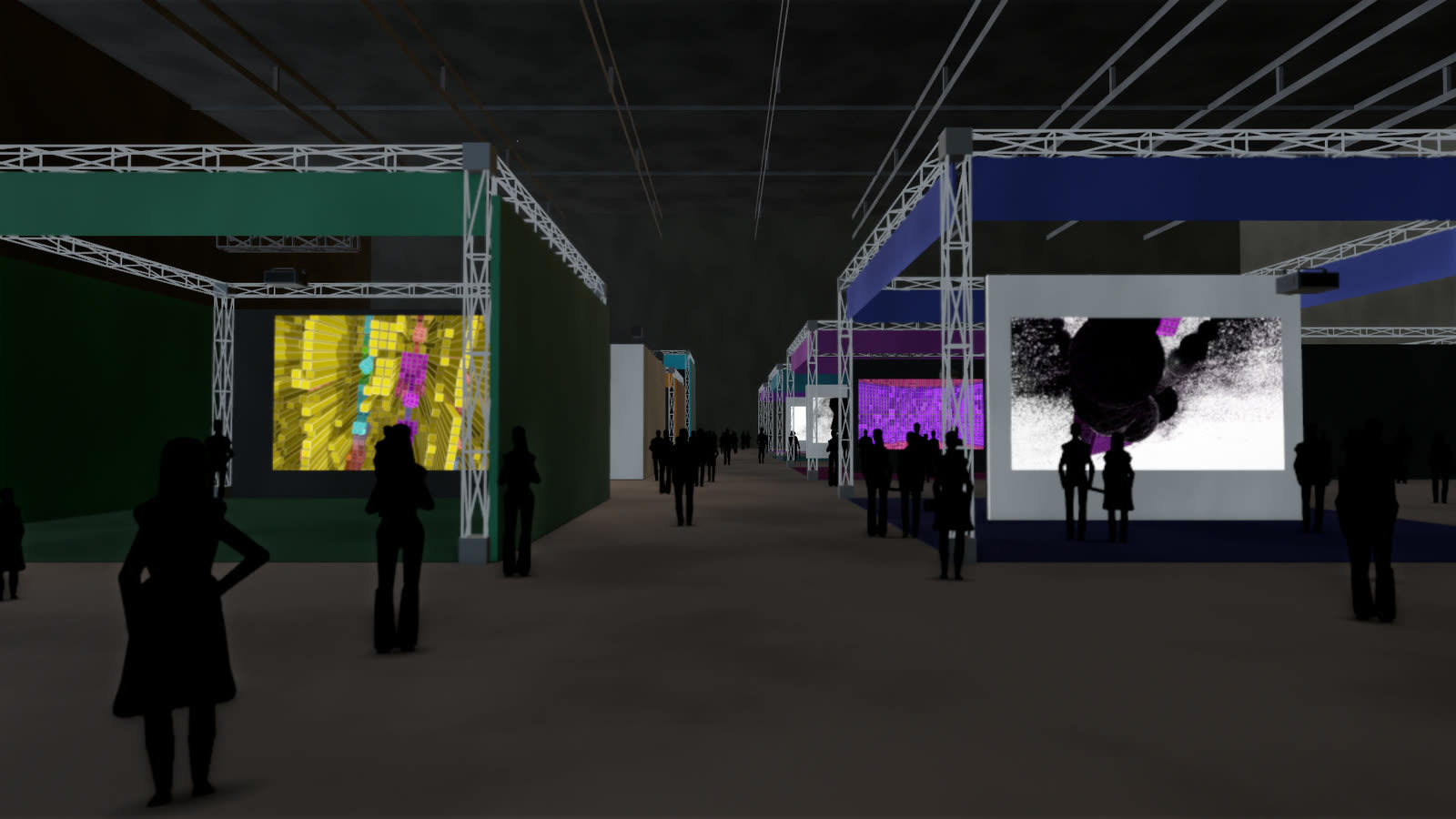

每个展位的色彩都来自其作品：对视频的分析得出主导色，侧墙、地毯和楣板的颜色由此而来——“Gegenlauf”为蓝色，“Ringkern”为洋红色，“Stille”为赭色。白底作品在白色投影墙上放映，黑底作品则在炭灰色投影墙上放映。由此形成一片由色彩空间构成的场域，随着人们的行走不断重新交融。

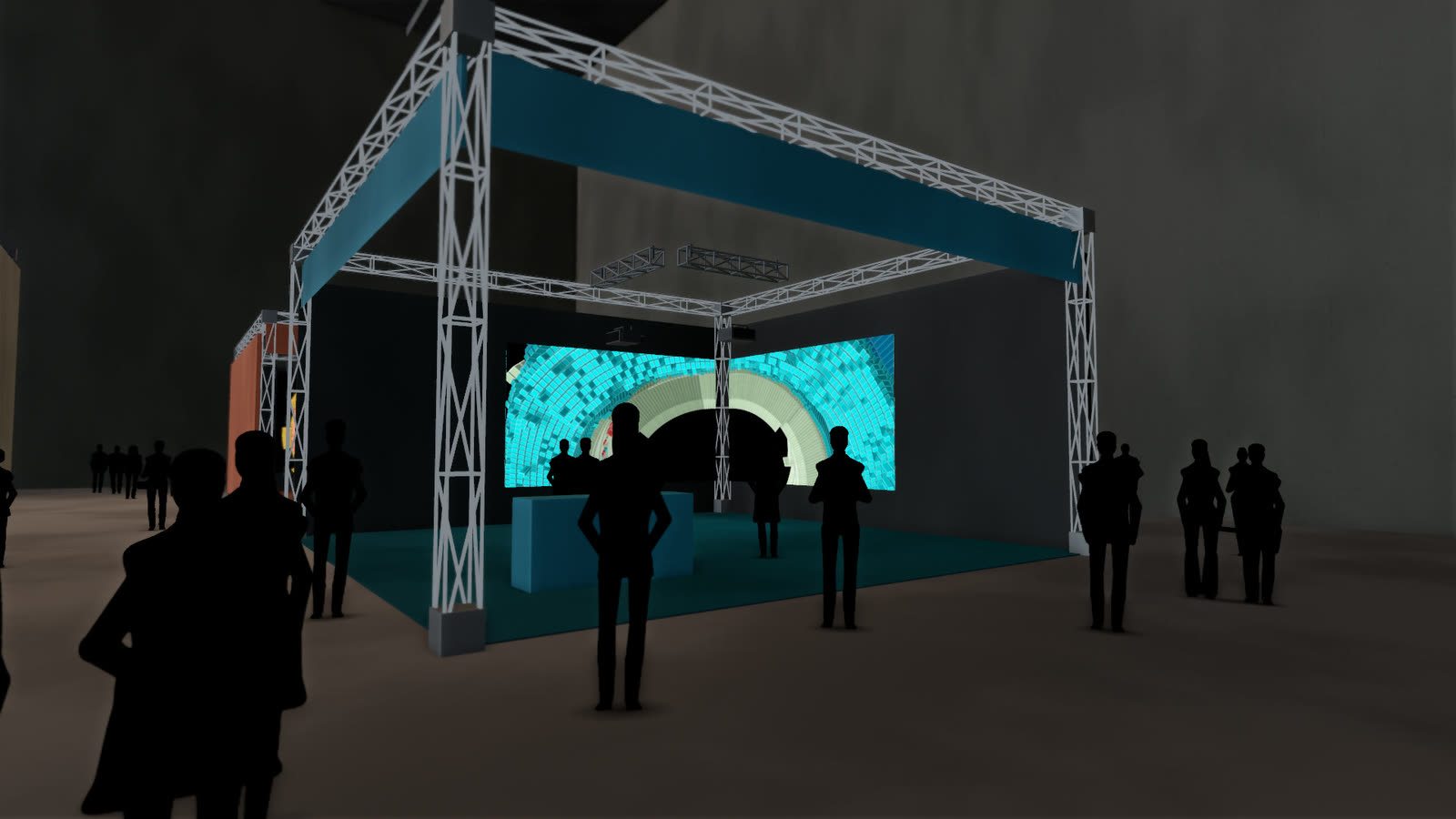

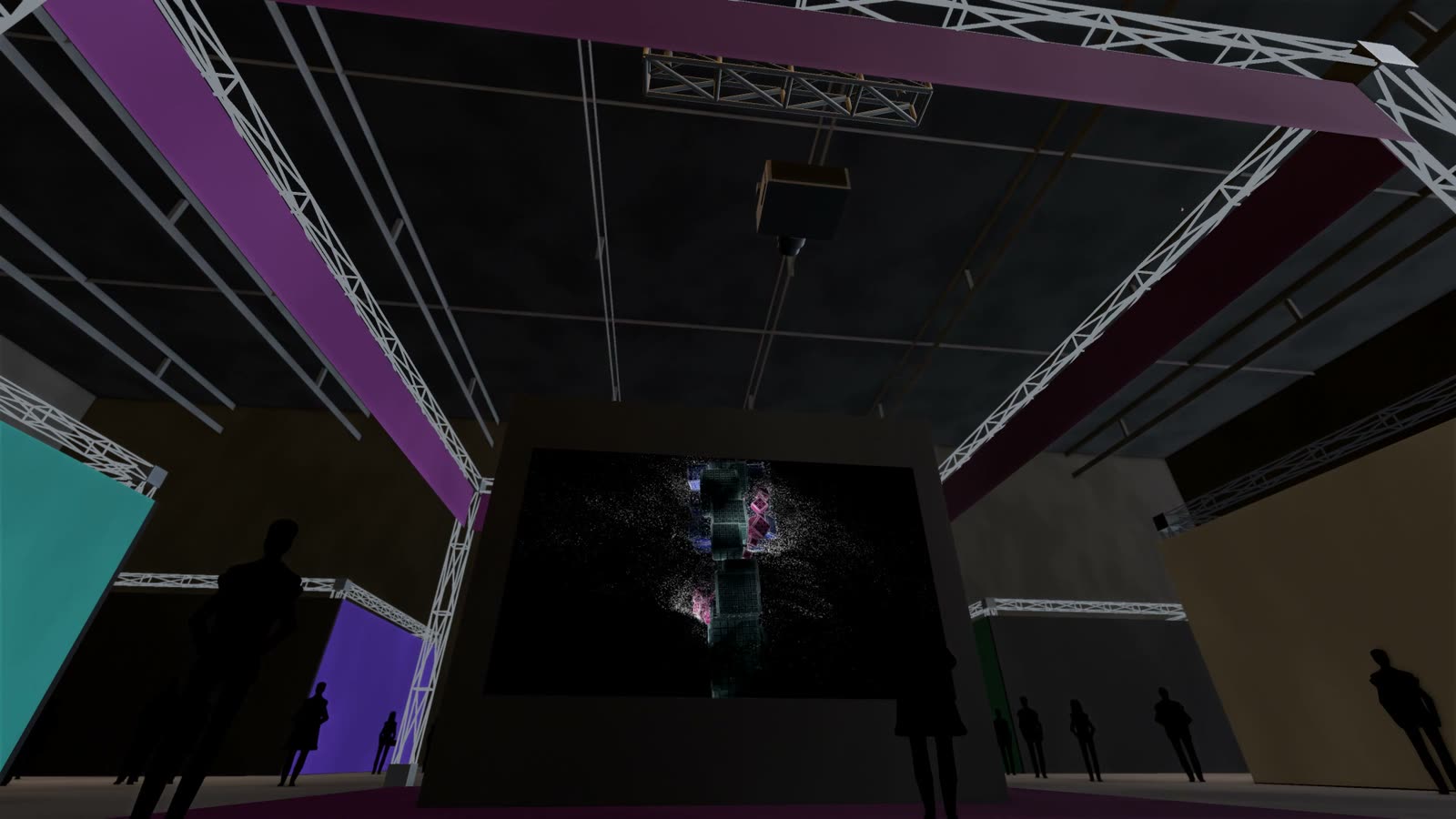

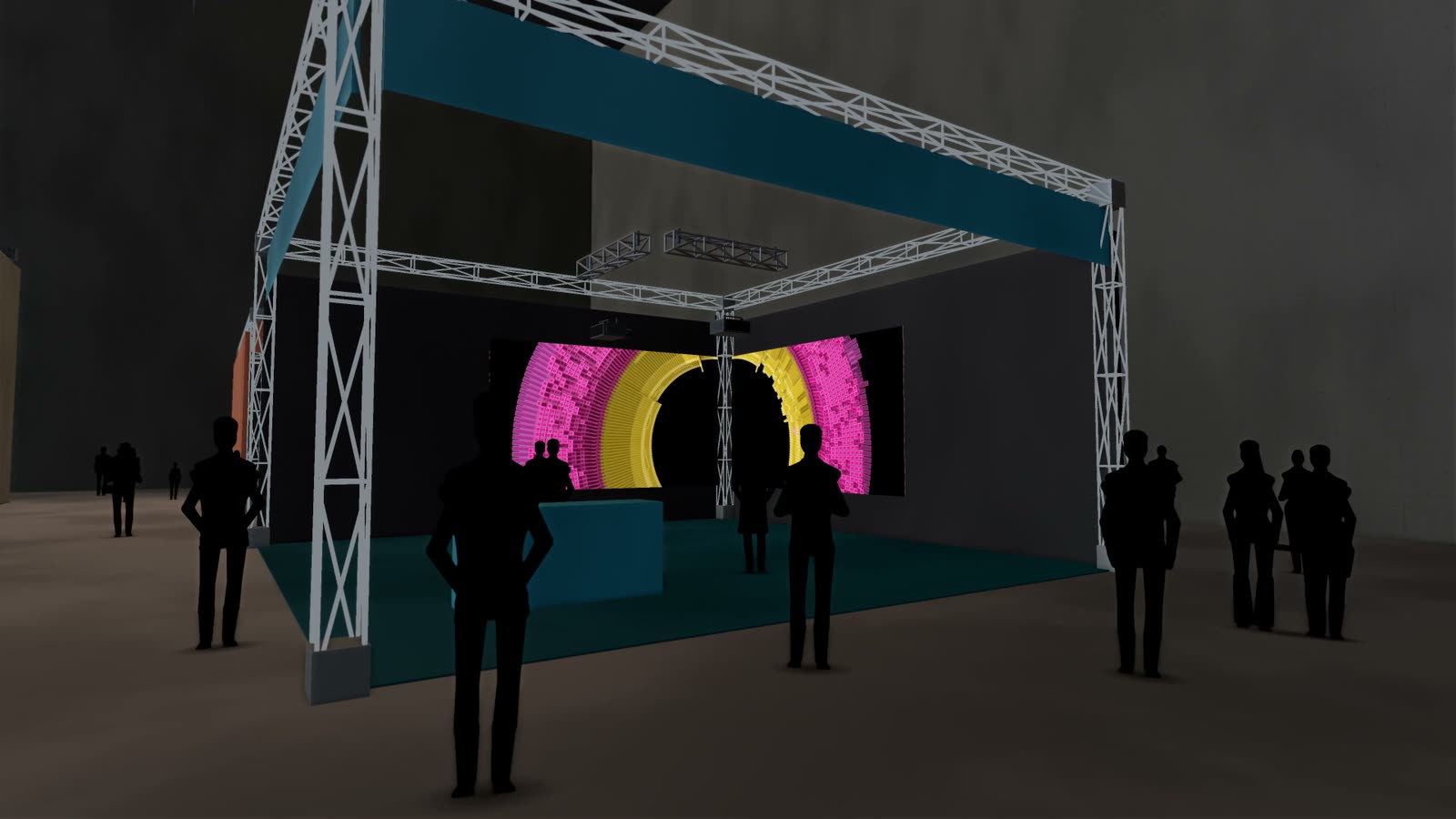

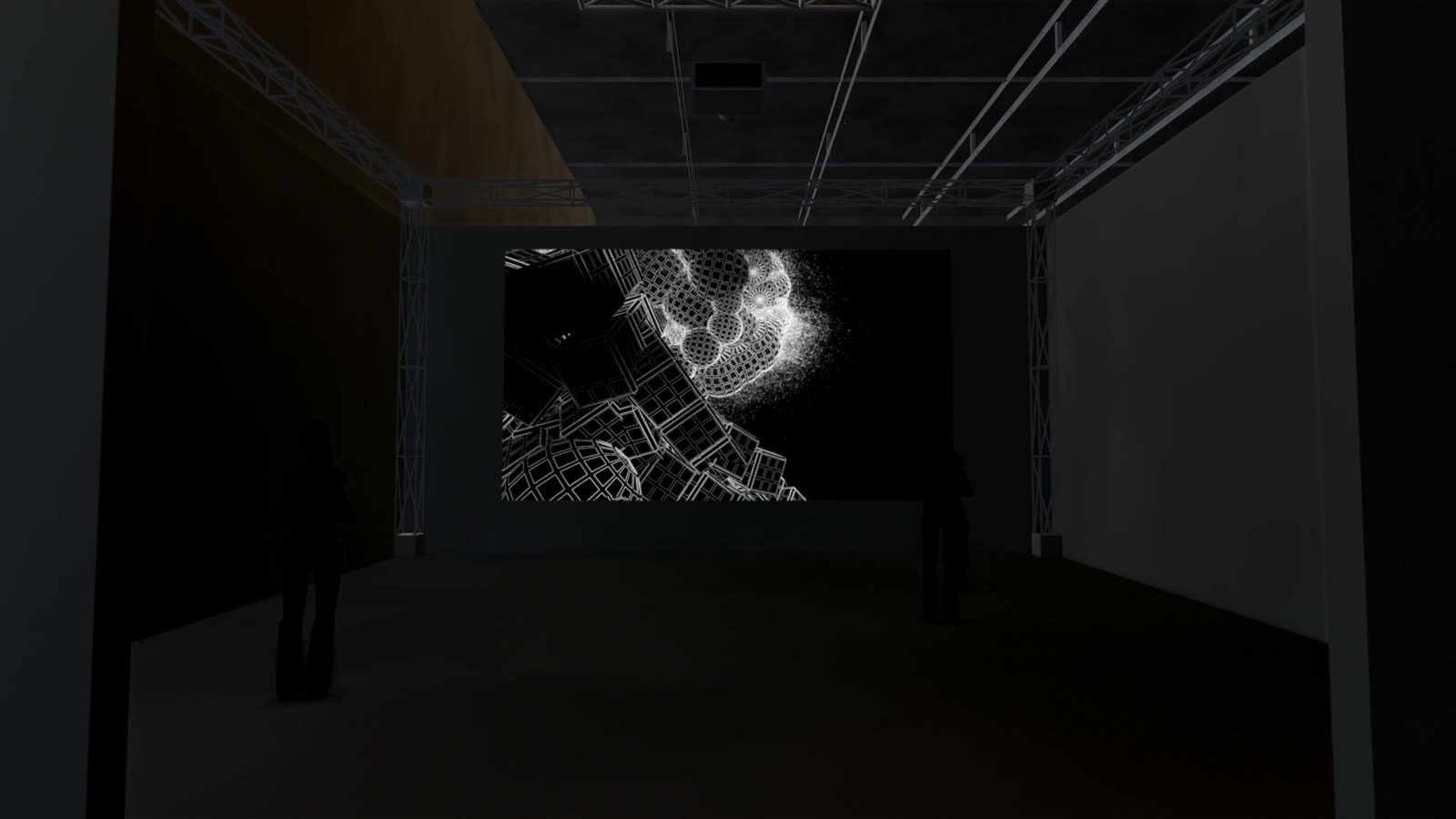

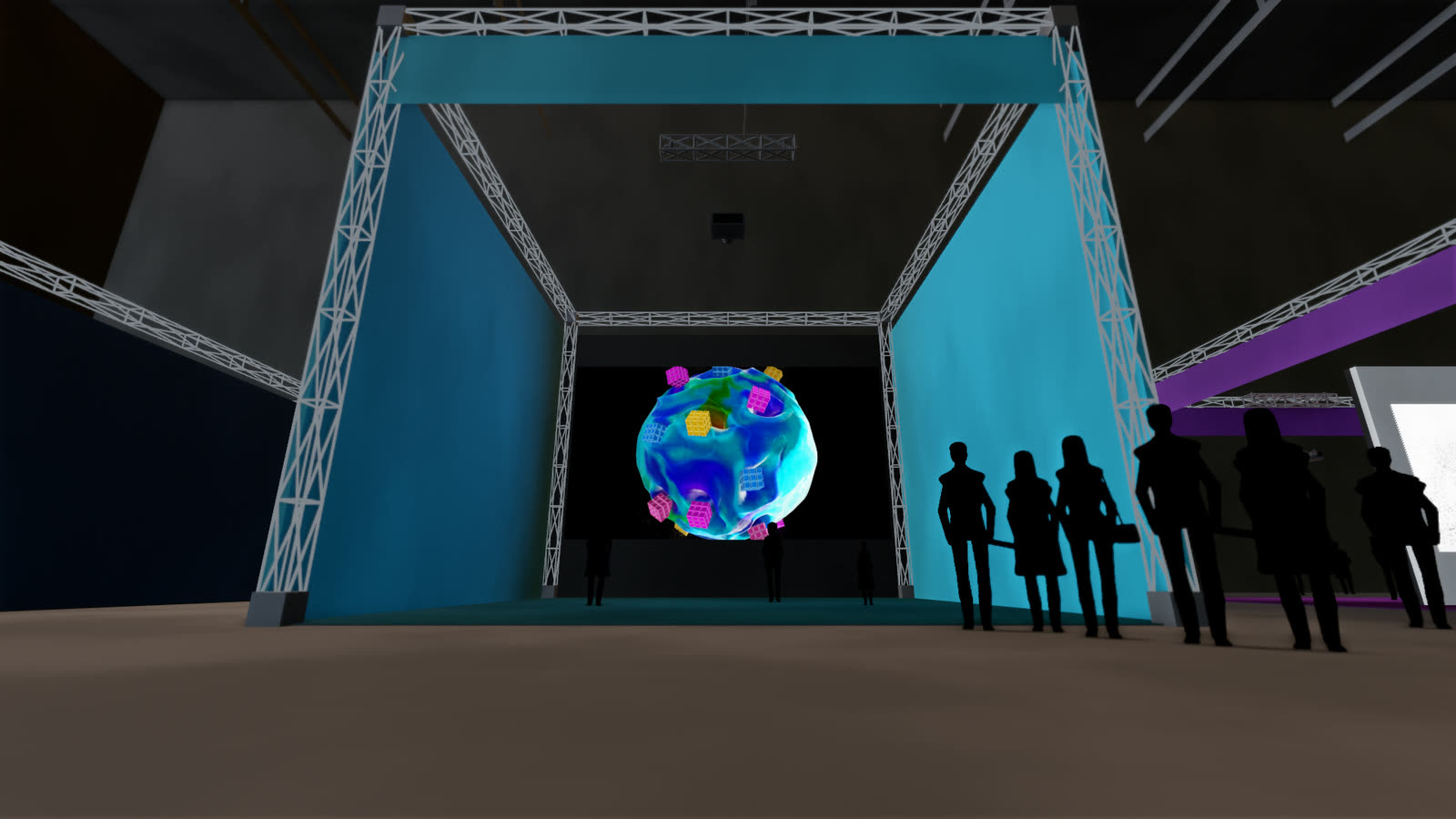

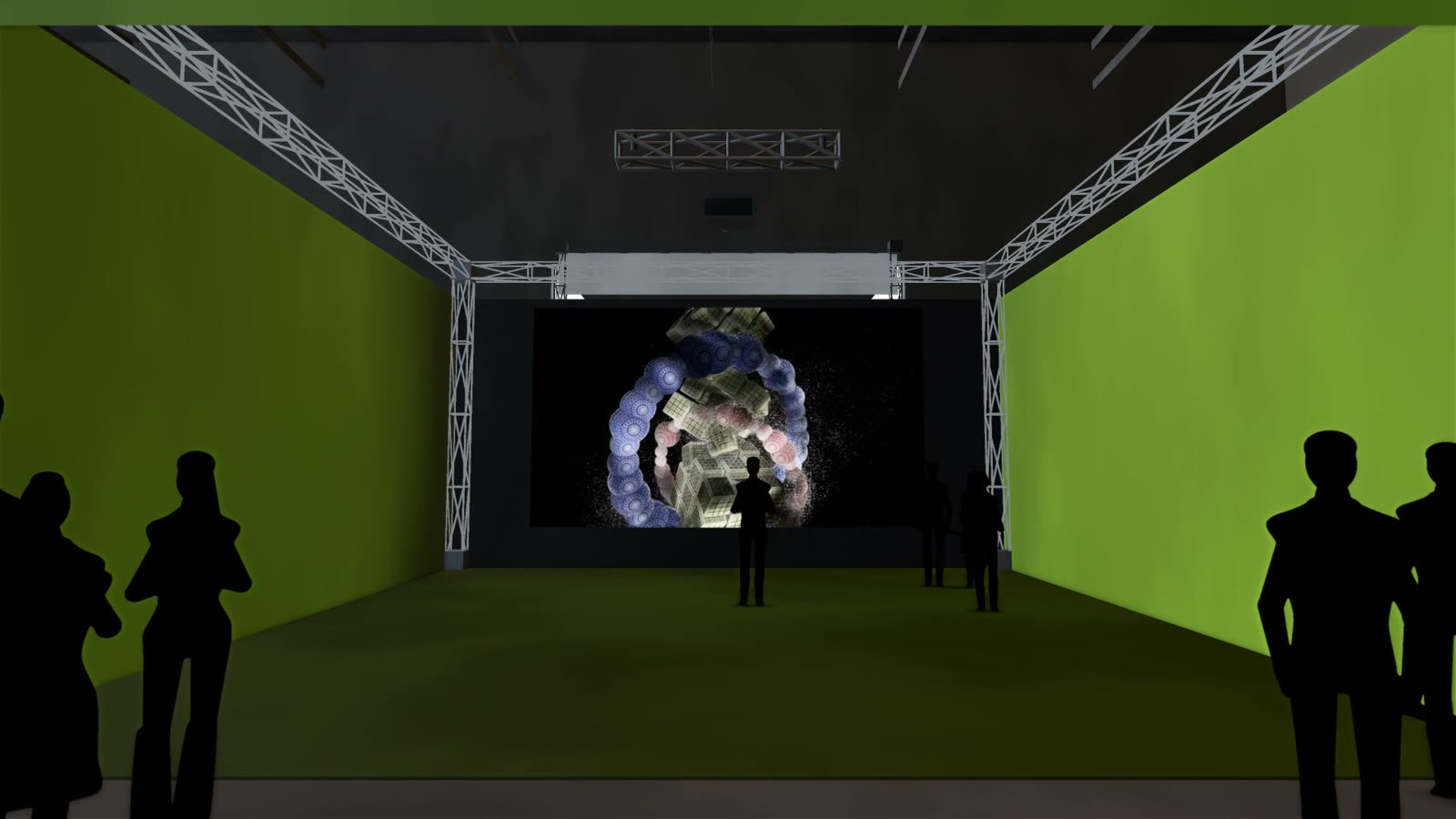

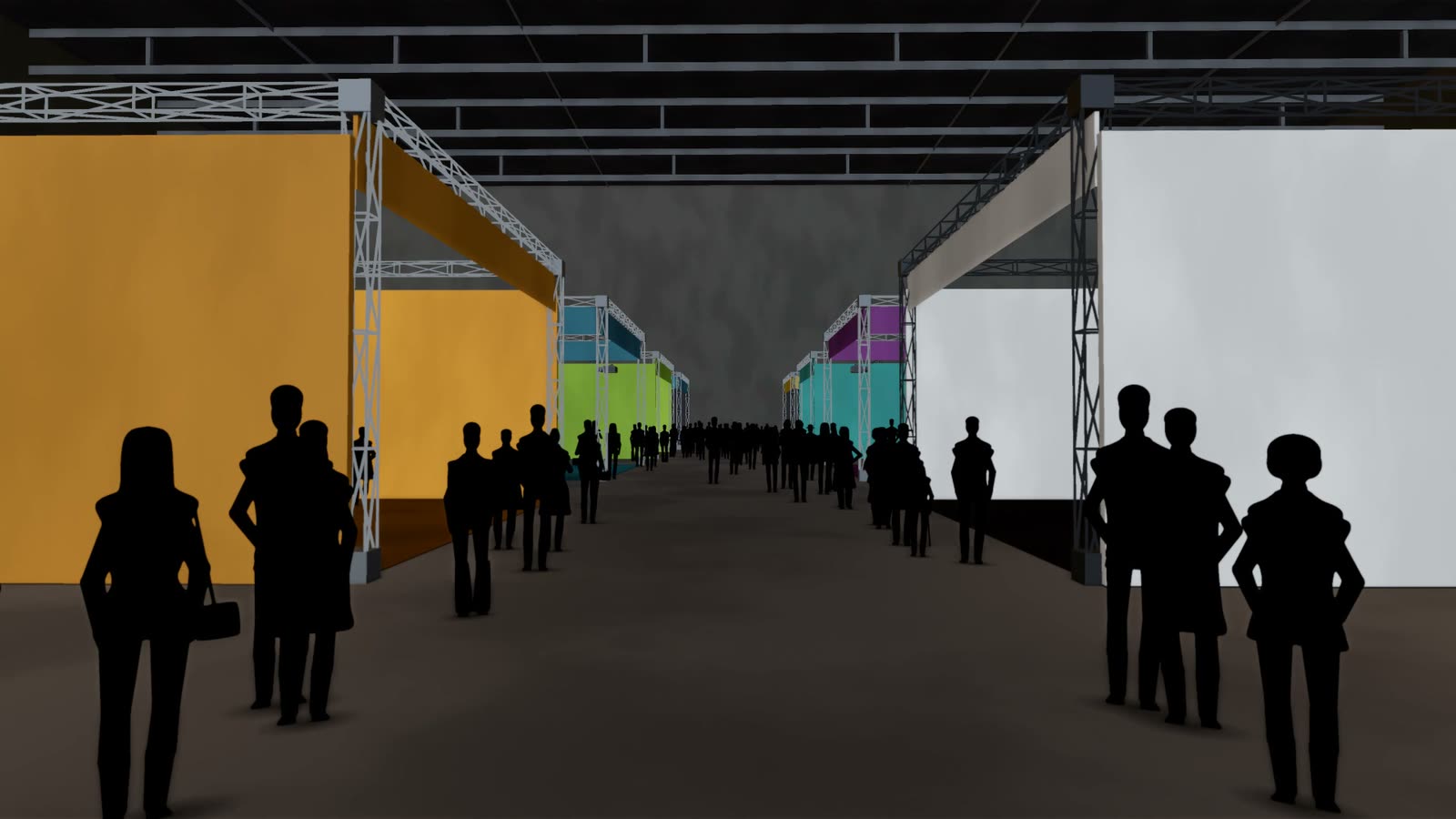

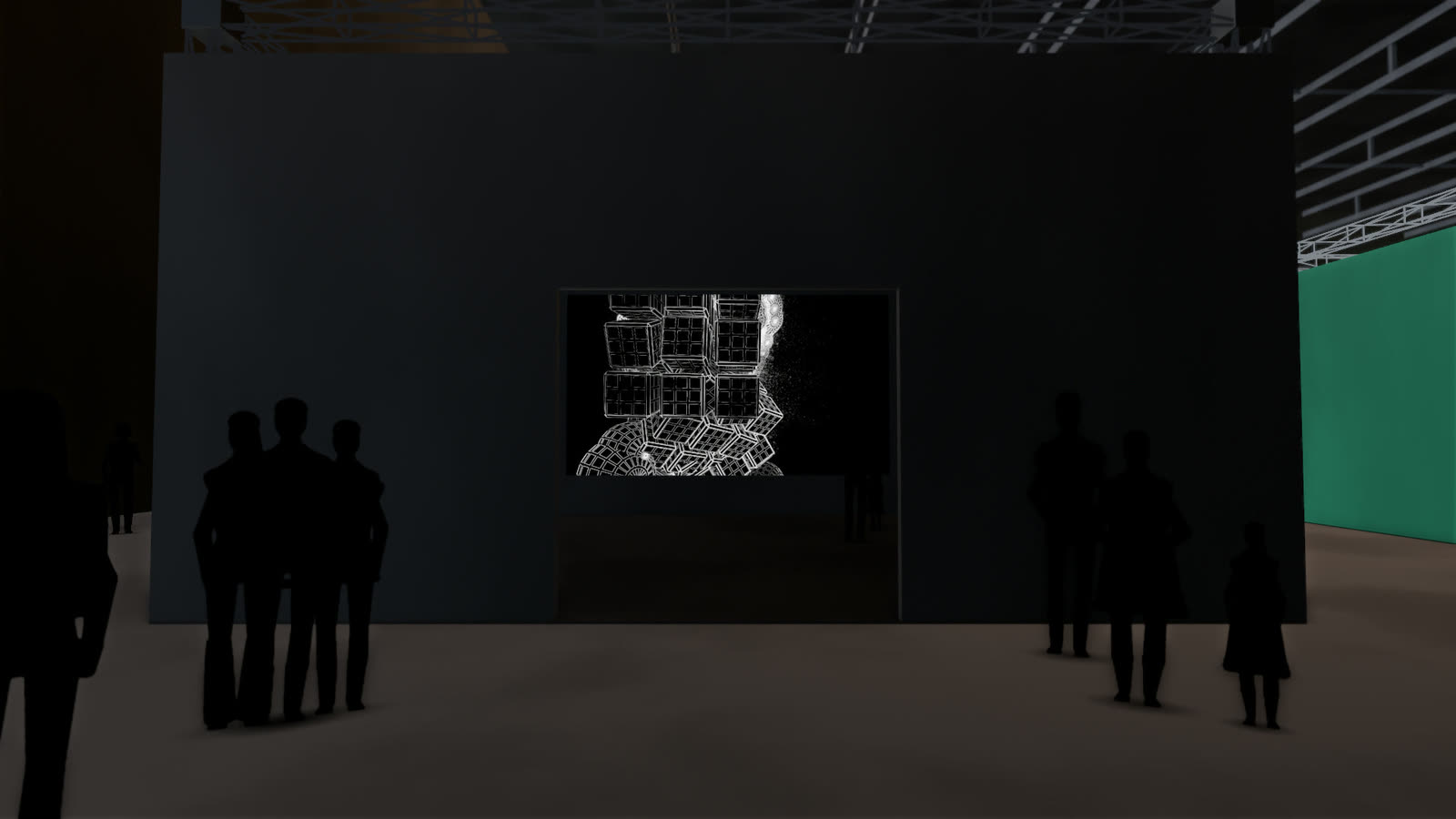

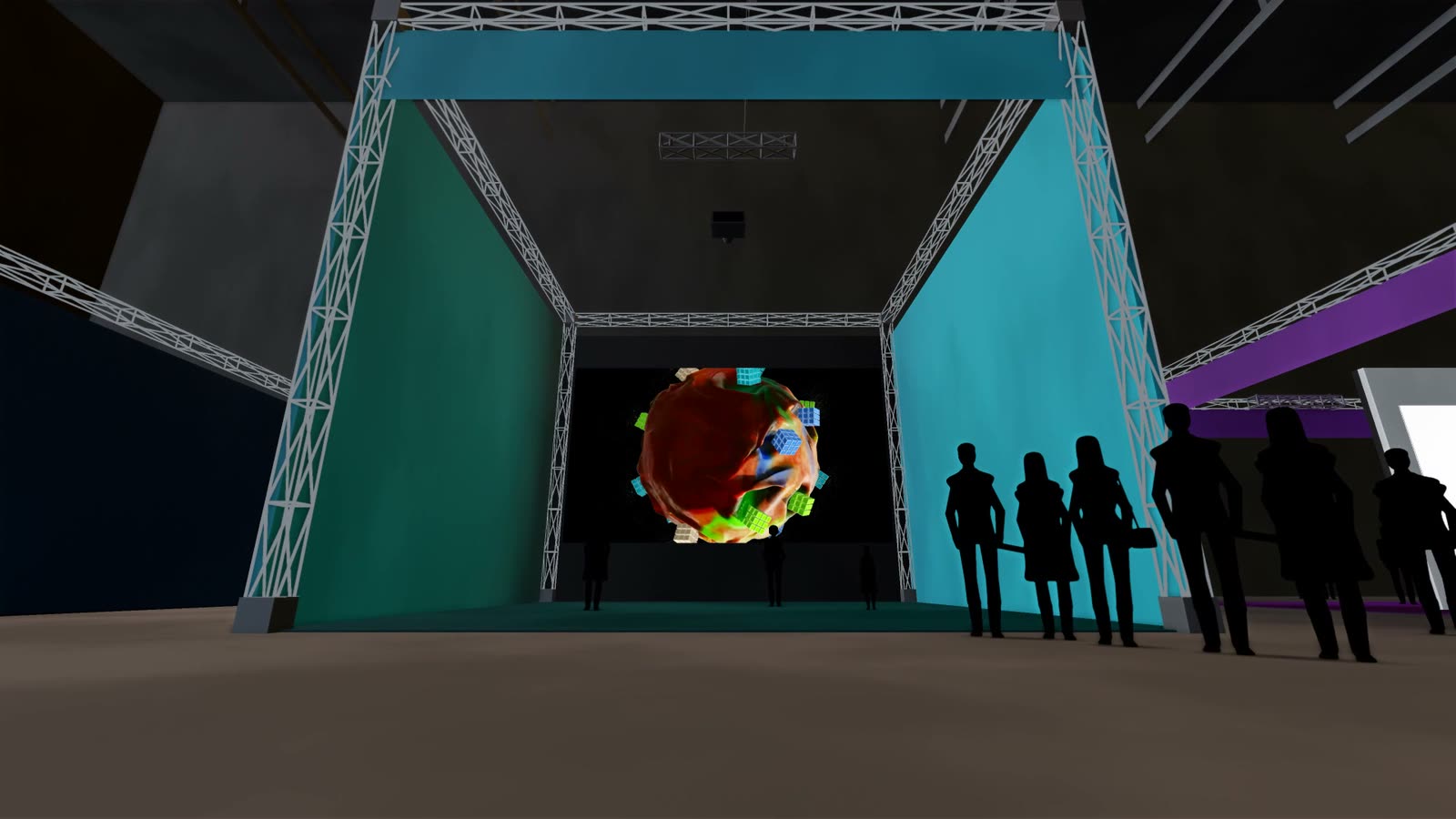

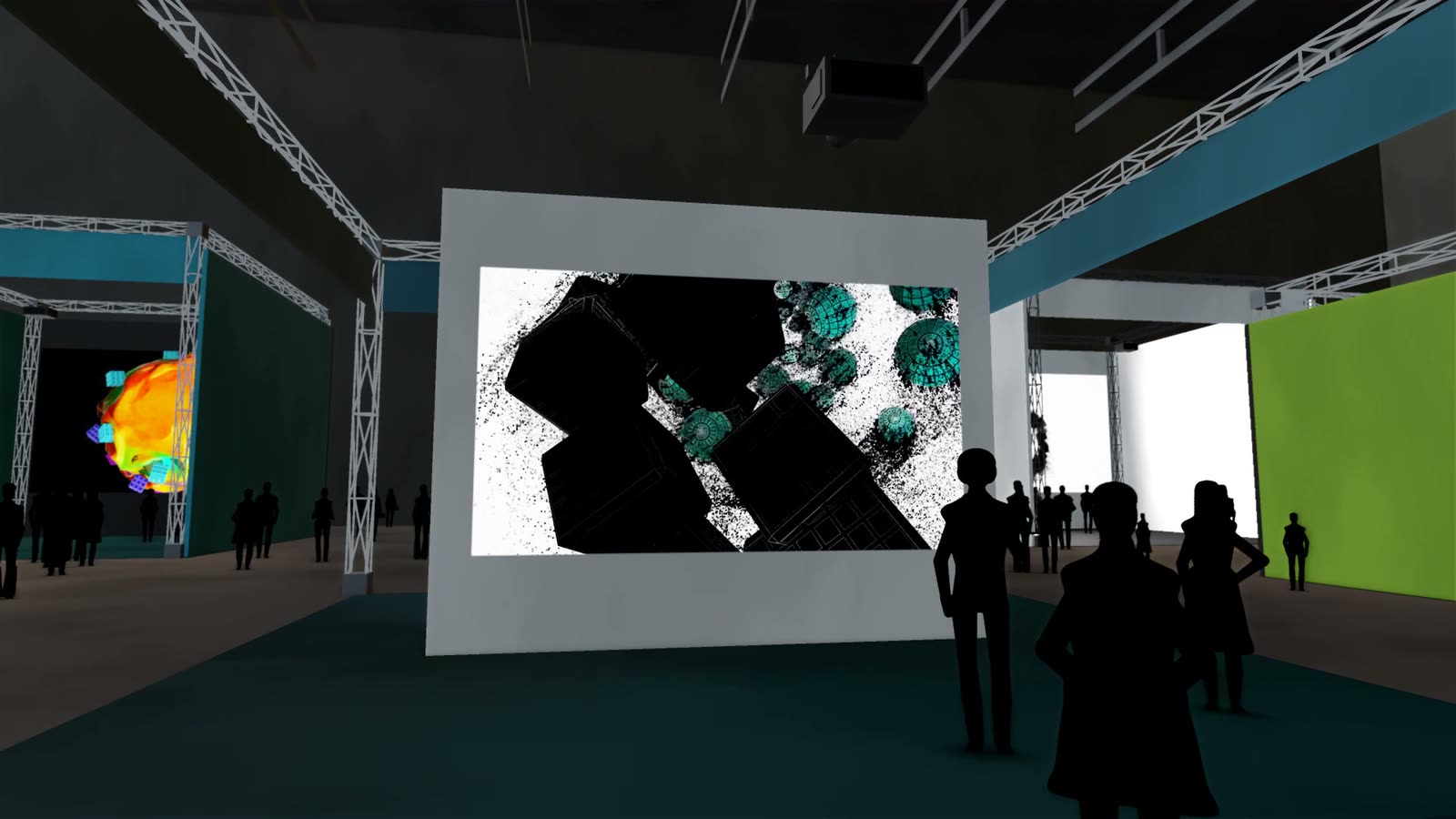

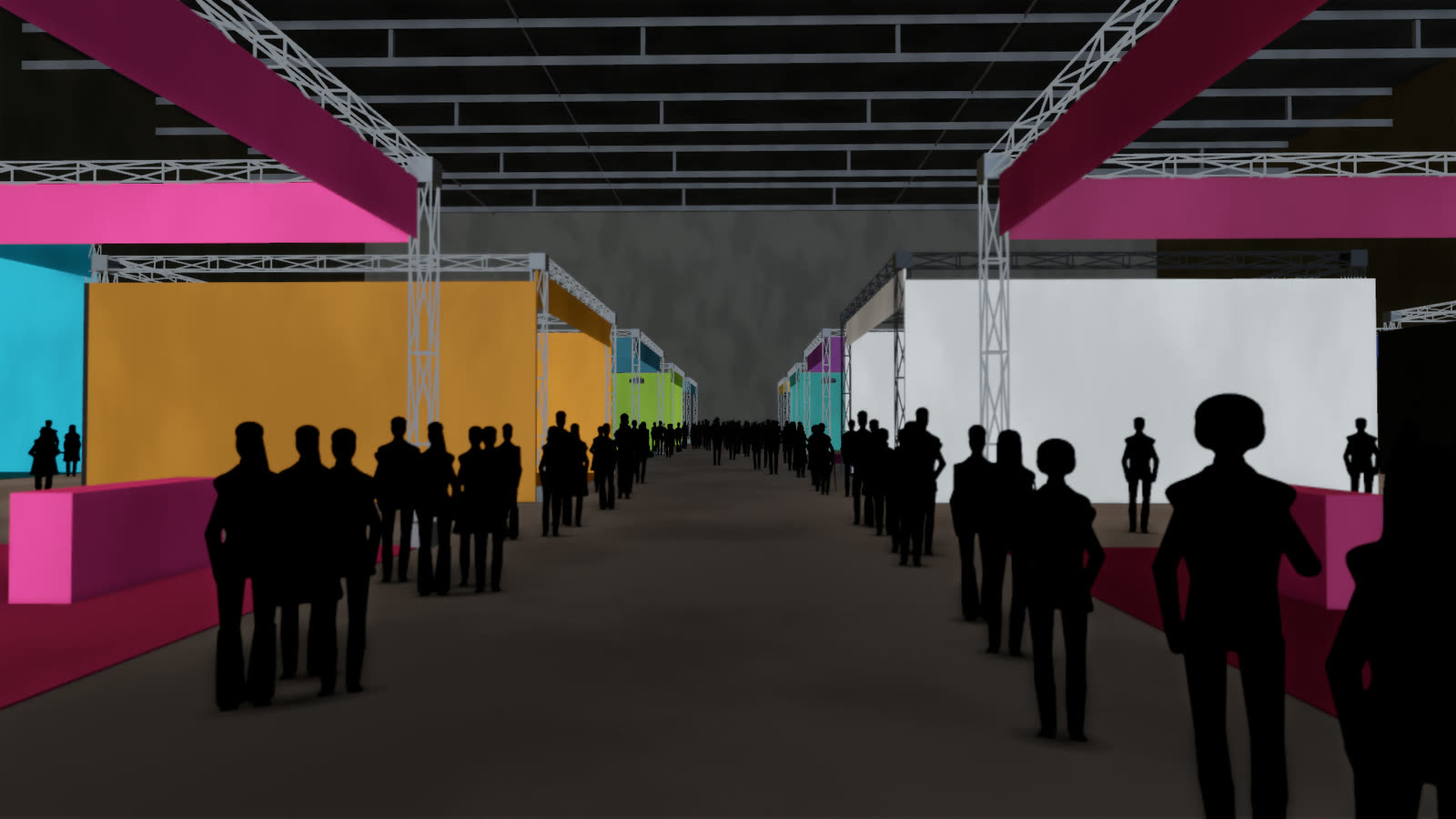

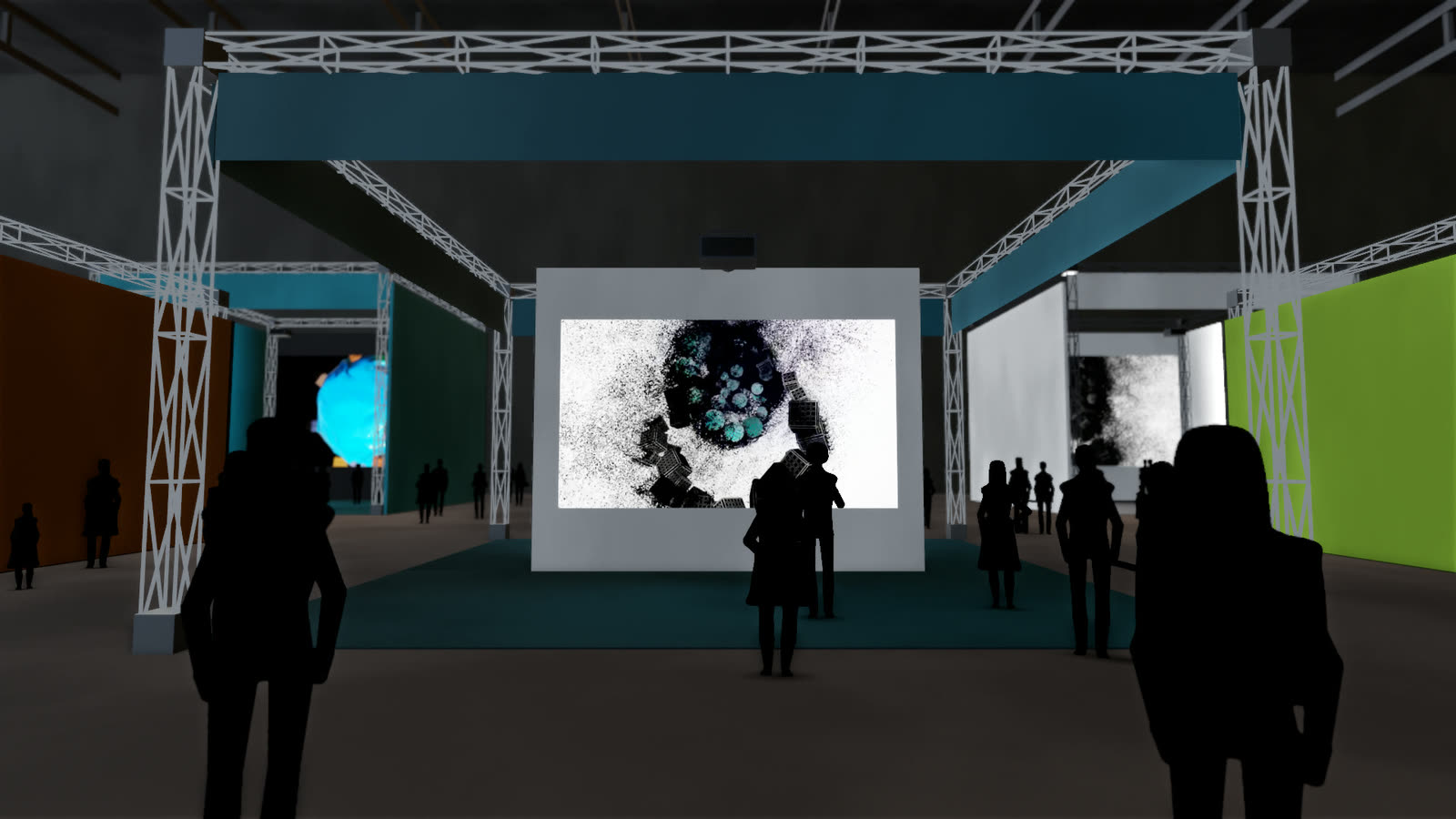

五种展位类型构成整个网格：带后墙和两面侧墙的 U形展位；带转角投影的转角展位；开放的岛型展位，设有一面双面中央墙，两件作品背靠背呈现；两个塔式展位，配有高八米的框架和大幅画面；以及两个封闭展间，需经一扇门进入。一条宽八米的大道横穿大厅，中间两排的展位朝它敞开。约 350 名观众充满通道、大道和展位。

技术

建造这一空间所需的一切：尺寸、设备、亮度。

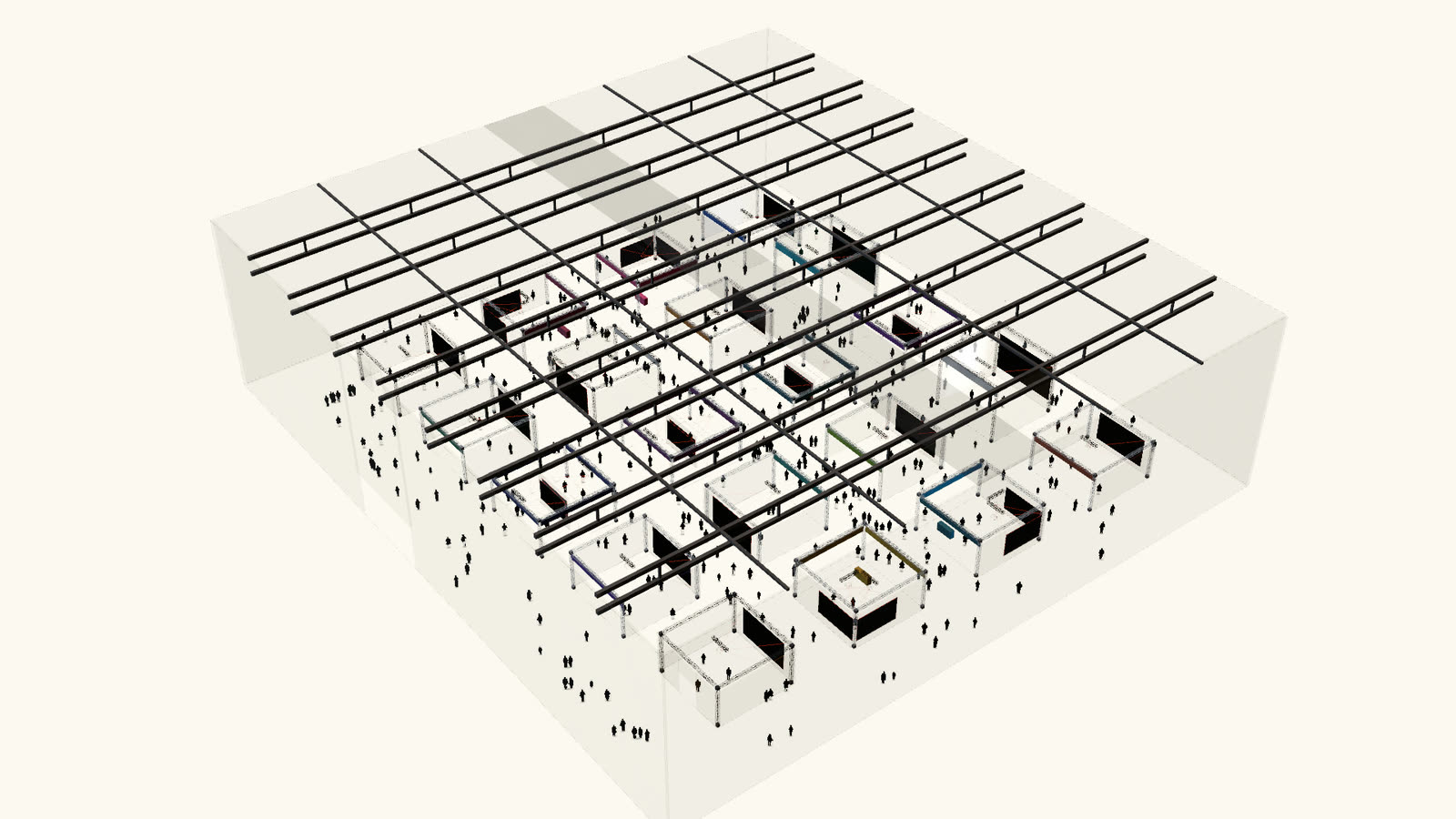

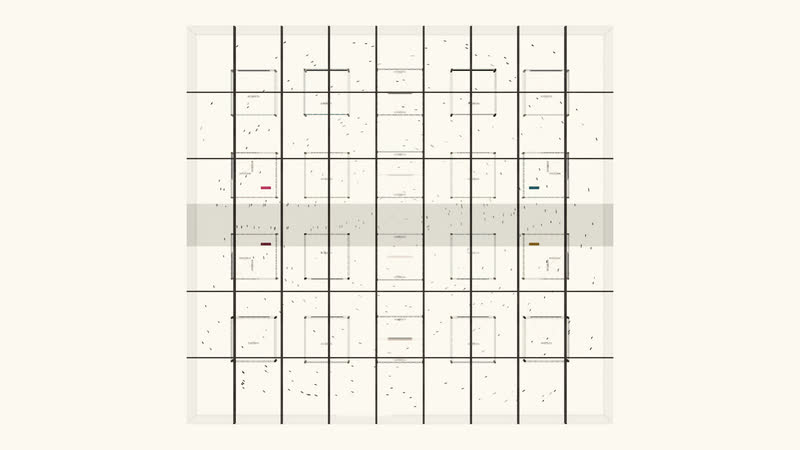

8 台 Panasonic PT-MZ882 投影机，配 ET-ELW22 镜头（短焦变焦），每台 8,200 流明，吊装在横向桁架上。每幅分画面尺寸为 7.00 × 3.94 m，下沿高度 0.70 m；投射距离 5.83 m（投射比 0.83:1，垂直镜头位移 -45%）。墙面计算亮度：约 95 cd/m²。两台 Panasonic PT-REZ15 投影机，配 ET-C1W400 镜头（广角变焦），每台 15,000 流明，吊装在横向桁架上。每幅分画面尺寸为 9.00 × 5.06 m，下沿高度 1.50 m；投射距离 7.53 m（投射比 0.84:1，垂直镜头位移 -45%）。墙面计算亮度：约 105 cd/m²。8 台 Panasonic PT-MZ882 投影机，配 ET-ELW22 镜头（短焦变焦），每台 8,200 流明，吊装在横向桁架上。每幅分画面尺寸为 5.20 × 2.93 m，下沿高度 0.95 m；投射距离 4.28 m（投射比 0.82:1，垂直镜头位移 -45%）。墙面计算亮度：约 172 cd/m²。8 台 Panasonic PT-MZ882 投影机，配 ET-ELW22 镜头（短焦变焦），每台 8,200 流明，吊装在横向桁架上。每幅分画面尺寸为 5.60 × 3.15 m，下沿高度 0.80 m；投射距离 4.64 m（投射比 0.83:1，垂直镜头位移 -45%）。墙面计算亮度：约 148 cd/m²。两台 Panasonic PT-MZ882 投影机，配 ET-ELW22 镜头（短焦变焦），每台 8,200 流明，吊装在横向桁架上。每幅分画面尺寸为 6.80 × 3.83 m，下沿高度 0.80 m；投射距离 5.66 m（投射比 0.83:1，垂直镜头位移 -45%）。墙面计算亮度：约 100 cd/m²。替代设备、价格范围及每台设备的全部尺寸详见设备清单；平面图、剖面图和轴测图展示了投影光锥。

空间

场景的空间，以及画面在其中的位置。

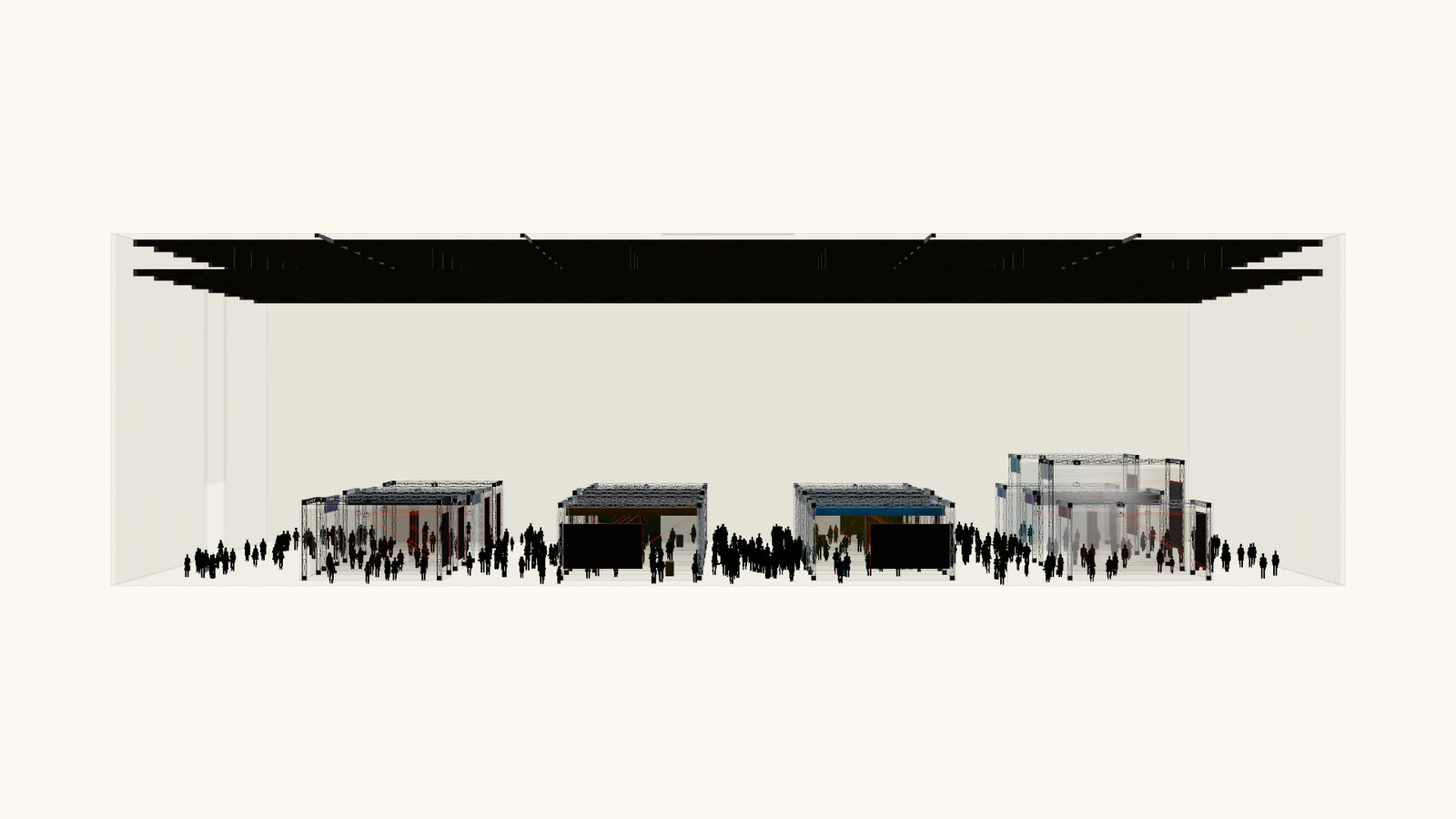

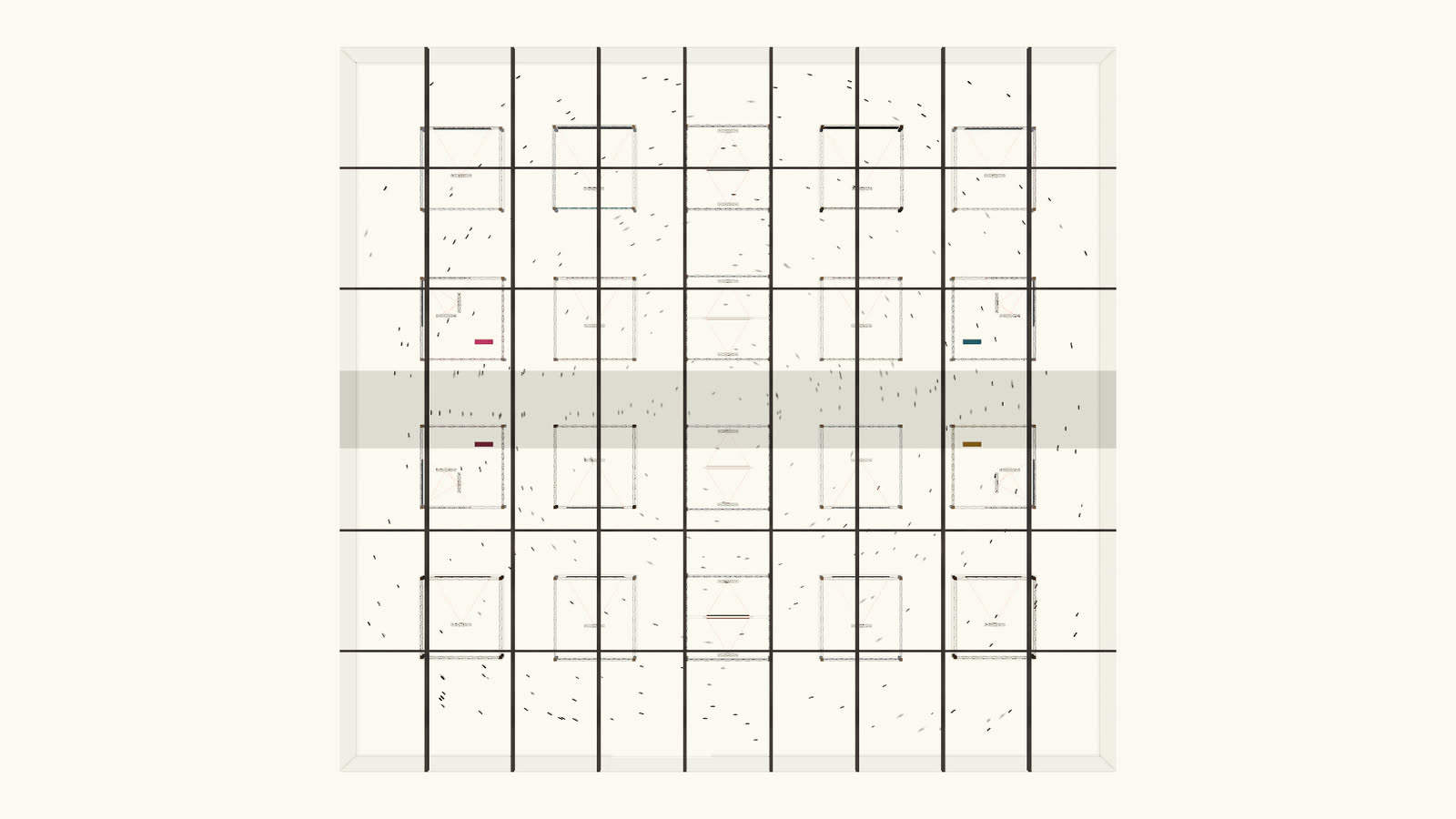

空间: 带钢桁架屋顶的会展大厅，20 个展位（桁架框架）按 5 × 4 网格排列，横向大道
布局: 20 个展位：10 个 U形展位（其中 2 个为带大幅画面的塔式展位）、4 个转角展位（转角投影）、4 个岛型展位（双面中央墙，各 2 件作品）、2 个封闭展间
观众（约）: 350

空间	宽度	进深	高度
展览馆	90 m	84 m	24 m
U形展位	10 m	10 m	5.4 m
塔式展位	10 m	10 m	8.2 m
岛型展位	10 m	10 m	5.6 m
转角展位	10 m	10 m	5.4 m
封闭展间	10 m	10 m	5.6 m

投影

画面如何生成：设备、画面尺寸、距离与安装方式。

8 × 投影机

7 m × 3.94 m 每幅画面

下沿高度: 0.7 m
投射距离: 5.83 m
投射比: 0.83 : 1
镜头位移: -45 % 垂直
安装方式: 桁架吊装

2 × 投影机

9 m × 5.06 m 每幅画面

下沿高度: 1.5 m
投射距离: 7.53 m
投射比: 0.84 : 1
镜头位移: -45 % 垂直
安装方式: 桁架吊装

8 × 投影机

5.2 m × 2.93 m 每幅画面

下沿高度: 0.95 m
投射距离: 4.28 m
投射比: 0.82 : 1
镜头位移: -45 % 垂直
安装方式: 桁架吊装

8 × 投影机

5.6 m × 3.15 m 每幅画面

下沿高度: 0.8 m
投射距离: 4.64 m
投射比: 0.83 : 1
镜头位移: -45 % 垂直
安装方式: 桁架吊装

2 × 投影机

6.8 m × 3.83 m 每幅画面

下沿高度: 0.8 m
投射距离: 5.66 m
投射比: 0.83 : 1
镜头位移: -45 % 垂直
安装方式: 桁架吊装

所有分画面属于同一幅画面——由一台计算机同时、逐帧精确地输出。

实时与互动

影片展示的是录制画面。在装置中，作品实时计算——并能对空间和观众作出反应。

计算: 在配备高性能3D显卡（NVIDIA RTX 4070 及以上）的高端计算机上实时计算；画面较多时也可使用多块显卡
输出: 一台计算机驱动空间内的所有投影机，以相互协调的区域输出，而非各自独立的视频
互动: 3D激光雷达扫描仪捕捉空间中的人员与动作；作品可以对此作出反应
适配: 按真实建筑进行映射——边缘、立柱、天花板和地面

明亮度

画面是否足够明亮：达到的亮度与目标值的对比。条形图中的竖线即目标值。

8 × Panasonic PT-MZ882足够明亮

亮度: 95 cd/m²
目标值: 60 cd/m²
所需光通量: 6,754 lm
光通量: 8,200 lm

2 × Panasonic PT-REZ15足够明亮

亮度: 105 cd/m²
目标值: 60 cd/m²
所需光通量: 11,165 lm
光通量: 15,000 lm

8 × Panasonic PT-MZ882足够明亮

亮度: 172 cd/m²
目标值: 60 cd/m²
所需光通量: 3,727 lm
光通量: 8,200 lm

8 × Panasonic PT-MZ882足够明亮

亮度: 148 cd/m²
目标值: 60 cd/m²
所需光通量: 4,323 lm
光通量: 8,200 lm

2 × Panasonic PT-MZ882足够明亮

亮度: 100 cd/m²
目标值: 60 cd/m²
所需光通量: 6,374 lm
光通量: 8,200 lm

设备

计算所依据的参考设备。同级别的设备同样适用。

Panasonic PT-MZ882

镜头: ET-ELW22 (Short-Throw-Zoom)
光通量: 8,200 lm
重量: 18.6 kg

可替代设备 (3)

型号	镜头	光通量	亮度
Barco G62-W9	R9801840 G lens 0.75-0.95:1 (Short Throw)	9,500 lm	110 cd/m²
Panasonic PT-REZ15	ET-C1W400 (Weitwinkel-Zoom)	15,000 lm	173 cd/m²
Panasonic PT-RQ35K2	ET-D3LEW200 / ET-D3LEW201 (Kurzdistanz-Zoom)	30,500 lm	352 cd/m²

Panasonic PT-REZ15

镜头: ET-C1W400 (Weitwinkel-Zoom)
光通量: 15,000 lm
重量: 28.7 kg

可替代设备 (3)

型号	镜头	光通量	亮度
Panasonic PT-RQ35K2	ET-D3LEW200 / ET-D3LEW201 (Kurzdistanz-Zoom)	30,500 lm	213 cd/m²
Barco UDX-4K40 FLEX	R9862001 TLD+ 90 Grad ST (0.65-0.85), am UDX-4K 0,72-0,94	40,000 lm	279 cd/m²
Barco QDX-4K45	R9862001 TLD+ 90 Grad ST (0.65-0.85), am QDX-4K 0,67-0,88	45,000 lm	314 cd/m²
