Sculpt – 博物馆

十二件作品，置于一座带三间黑色暗室的白色展馆中

可视化博物馆自由空间研究

虚构空间的可视化——并非已实现的项目。

一座 60 × 44 米、高十米的白色展馆，上方是带状天窗。六件雕塑各出现两次：在黑底上作为 Sculpt Color，在白底上作为 Sculpt Dark Color。十二件作品由十四台投影机呈现——一场由对照构成的展览，黑与白相对，封闭的暗室与开放的墙面相对。

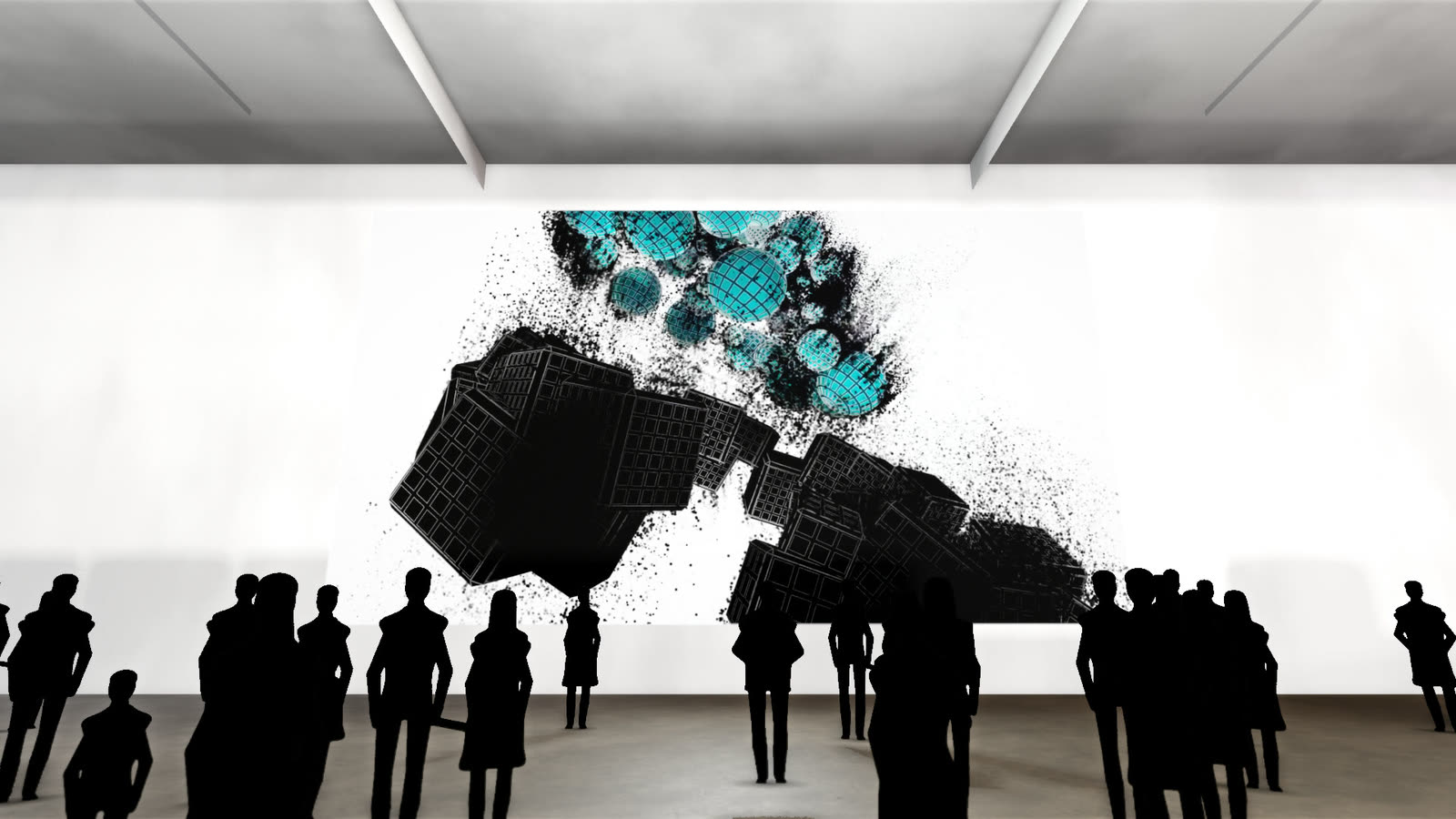

参观路线从中轴线开始。入口后方矗立着一座黑色巨碑，宽九米，高六米有余，呈现黑底的“Würfelringe”；其背面则以白底呈现同一件雕塑。尽端墙上是宽 14 米的“Kreisel”，白上之白，仿佛雕塑独立于墙前；两幅竖幅的“Perlenturm”分列左右，一黑一白。西侧依次排列着三间封闭的黑色暗室，以黑底展出“Ringkern”、“Kugelringe”和“Kugelschläuche”；正对面，隔着中央大厅，三个开放的白色凹室以白底展出同样的作品。返程途中，入口墙上放映着黑色版本的“Kreisel”。

在暗室中，画面是唯一的光源；在展馆里，白色底色与墙面融为一体，雕塑仿佛从抹灰墙面中走出。参观路线由此在暗与明、专注与开阔之间不断转换。约一百一十名观众分布在中央大厅、墙前、暗室中和长凳上。

技术

建造这一空间所需的一切：尺寸、设备、亮度。

三台 Panasonic PT-MZ882 投影机，配 ET-ELW22 镜头（短焦变焦），每台 8,200 流明，吊装在横向桁架上。每幅分画面尺寸为 7.60 × 4.28 m，下沿高度 1.20 m；投射距离 6.16 m（投射比 0.81:1，垂直镜头位移 -45%）。墙面计算亮度：约 80 cd/m²。一台 Panasonic PT-RQ35K2 投影机，配 ET-D3LEW200 / ET-D3LEW201 镜头（短焦变焦），30,500 流明，吊装在天花板上。画面尺寸为 14.00 × 7.88 m，下沿高度 1.10 m；投射距离 11.60 m（投射比 0.83:1，垂直镜头位移 -58%）。墙面计算亮度：约 88 cd/m²。两台 Panasonic PT-MZ882 投影机，配 ET-ELW22 镜头（短焦变焦），每台 8,200 流明，吊装在横向桁架上。每幅分画面尺寸为 4.40 × 2.48 m，下沿高度 3.08 m；投射距离 3.44 m（投射比 0.78:1，垂直镜头位移 -45%）。墙面计算亮度：约 240 cd/m²。两台 Panasonic PT-MZ882 投影机，配 ET-ELW22 镜头（短焦变焦），每台 8,200 流明，置于落地支架上。每幅分画面尺寸为 4.40 × 2.48 m，下沿高度 0.60 m；投射距离 4.19 m（投射比 0.95:1，垂直镜头位移 52%）。墙面计算亮度：约 240 cd/m²。一台 Barco G62-W9 投影机，配 R9801840 G lens 0.75-0.95:1 镜头（短焦），9,500 流明，吊装在横向桁架上。画面尺寸为 8.00 × 4.50 m，下沿高度 1.10 m；投射距离 6.50 m（投射比 0.81:1，垂直镜头位移 -45%）。墙面计算亮度：约 84 cd/m²。三台 Panasonic PT-MZ882 投影机，配 ET-ELW22 镜头（短焦变焦），每台 8,200 流明，吊装在天花板上。每幅分画面尺寸为 7.60 × 4.28 m，下沿高度 0.90 m；投射距离 6.16 m（投射比 0.81:1，垂直镜头位移 -45%）。墙面计算亮度：约 80 cd/m²。两台 Panasonic PT-MZ882 投影机，配 ET-ELW22 镜头（短焦变焦），每台 8,200 流明，吊装在横向桁架上。每幅分画面尺寸为 7.00 × 3.94 m，下沿高度 1.10 m；投射距离 5.65 m（投射比 0.81:1，垂直镜头位移 -45%）。墙面计算亮度：约 95 cd/m²。替代设备、价格范围及每台设备的全部尺寸详见设备清单；平面图、剖面图和轴测图展示了投影光锥。

空间

场景的空间，以及画面在其中的位置。

空间: 设有带状天窗、三间黑色暗室、开放凹室、独立巨碑和门厅的白色艺术展馆
布局: 成对参观路线——每件雕塑分别以黑底和白底呈现：暗室与凹室相对、巨碑的正面与背面、尽端墙大幅画面、两幅竖幅、入口墙
观众（约）: 110

空间	宽度	进深	高度
大厅	60 m	44 m	10 m
门厅	16 m	7 m	4.5 m
暗室 1	12 m	9.5 m	5.6 m
暗室 2	12 m	9.5 m	5.6 m
暗室 3	12 m	9.5 m	5.6 m

投影

画面如何生成：设备、画面尺寸、距离与安装方式。

3 × 投影机

7.6 m × 4.28 m 每幅画面

下沿高度: 1.2 m
投射距离: 6.16 m
投射比: 0.81 : 1
镜头位移: -45 % 垂直
安装方式: 桁架吊装

1 × 投影机

14 m × 7.88 m 每幅画面

下沿高度: 1.1 m
投射距离: 11.6 m
投射比: 0.83 : 1
镜头位移: -58 % 垂直
安装方式: 吊顶安装

2 × 投影机

4.4 m × 2.48 m 每幅画面

下沿高度: 3.08 m
投射距离: 3.44 m
投射比: 0.78 : 1
镜头位移: -45 % 垂直
安装方式: 桁架吊装

2 × 投影机

4.4 m × 2.48 m 每幅画面

下沿高度: 0.6 m
投射距离: 4.19 m
投射比: 0.95 : 1
镜头位移: 52 % 垂直
安装方式: 支架安装

1 × 投影机

8 m × 4.5 m 每幅画面

下沿高度: 1.1 m
投射距离: 6.5 m
投射比: 0.81 : 1
镜头位移: -45 % 垂直
安装方式: 桁架吊装

3 × 投影机

7.6 m × 4.28 m 每幅画面

下沿高度: 0.9 m
投射距离: 6.16 m
投射比: 0.81 : 1
镜头位移: -45 % 垂直
安装方式: 吊顶安装

2 × 投影机

7 m × 3.94 m 每幅画面

下沿高度: 1.1 m
投射距离: 5.65 m
投射比: 0.81 : 1
镜头位移: -45 % 垂直
安装方式: 桁架吊装

所有分画面属于同一幅画面——由一台计算机同时、逐帧精确地输出。

实时与互动

影片展示的是录制画面。在装置中，作品实时计算——并能对空间和观众作出反应。

计算: 在配备高性能3D显卡（NVIDIA RTX 4070 及以上）的高端计算机上实时计算；画面较多时也可使用多块显卡
输出: 一台计算机驱动空间内的所有投影机，以相互协调的区域输出，而非各自独立的视频
互动: 3D激光雷达扫描仪捕捉空间中的人员与动作；作品可以对此作出反应
适配: 按真实建筑进行映射——边缘、立柱、天花板和地面

明亮度

画面是否足够明亮：达到的亮度与目标值的对比。条形图中的竖线即目标值。

3 × Panasonic PT-MZ882足够明亮

亮度: 80 cd/m²
目标值: 60 cd/m²
所需光通量: 7,961 lm
光通量: 8,200 lm

1 × Panasonic PT-RQ35K2足够明亮

亮度: 88 cd/m²
目标值: 60 cd/m²
所需光通量: 27,016 lm
光通量: 30,500 lm

2 × Panasonic PT-MZ882足够明亮

亮度: 240 cd/m²
目标值: 60 cd/m²
所需光通量: 2,669 lm
光通量: 8,200 lm

2 × Panasonic PT-MZ882足够明亮

亮度: 240 cd/m²
目标值: 60 cd/m²
所需光通量: 2,669 lm
光通量: 8,200 lm

1 × Barco G62-W9足够明亮

亮度: 84 cd/m²
目标值: 60 cd/m²
所需光通量: 8,822 lm
光通量: 9,500 lm

3 × Panasonic PT-MZ882足够明亮

亮度: 80 cd/m²
目标值: 60 cd/m²
所需光通量: 7,961 lm
光通量: 8,200 lm

2 × Panasonic PT-MZ882足够明亮

亮度: 95 cd/m²
目标值: 60 cd/m²
所需光通量: 6,754 lm
光通量: 8,200 lm

设备

计算所依据的参考设备。同级别的设备同样适用。

Panasonic PT-MZ882

镜头: ET-ELW22 (Short-Throw-Zoom)
光通量: 8,200 lm
重量: 18.6 kg

可替代设备 (3)

型号	镜头	光通量	亮度
Barco G62-W9	R9801840 G lens 0.75-0.95:1 (Short Throw)	9,500 lm	93 cd/m²
Panasonic PT-REZ15	ET-C1W400 (Weitwinkel-Zoom)	15,000 lm	147 cd/m²
Panasonic PT-RQ35K2	ET-D3LEW200 / ET-D3LEW201 (Kurzdistanz-Zoom)	30,500 lm	299 cd/m²

Panasonic PT-RQ35K2

镜头: ET-D3LEW200 / ET-D3LEW201 (Kurzdistanz-Zoom)
光通量: 30,500 lm
重量: 69.8 kg

可替代设备 (3)

型号	镜头	光通量	亮度
Panasonic PT-RQ35K2	ET-D3LEW300 (Weitwinkel-Zoom)	30,500 lm	88 cd/m²
Barco UDX-4K40 FLEX	R9862001 TLD+ 90 Grad ST (0.65-0.85), am UDX-4K 0,72-0,94	40,000 lm	115 cd/m²
Barco QDX-4K45	R9862001 TLD+ 90 Grad ST (0.65-0.85), am QDX-4K 0,67-0,88	45,000 lm	130 cd/m²

Barco G62-W9

镜头: R9801840 G lens 0.75-0.95:1 (Short Throw)
光通量: 9,500 lm
重量: 17.4 kg

可替代设备 (3)

型号	镜头	光通量	亮度
Panasonic PT-REZ15	ET-C1W400 (Weitwinkel-Zoom)	15,000 lm	133 cd/m²
Panasonic PT-RQ35K2	ET-D3LEW200 / ET-D3LEW201 (Kurzdistanz-Zoom)	30,500 lm	270 cd/m²
Barco UDX-4K40 FLEX	R9862001 TLD+ 90 Grad ST (0.65-0.85), am UDX-4K 0,72-0,94	40,000 lm	354 cd/m²
