Sculpt Dark – 涡轮机大厅

一件作品，32 × 18 米，置于一座停用的发电厂厂房中

可视化工业自由空间研究

虚构空间的可视化——并非已实现的项目。

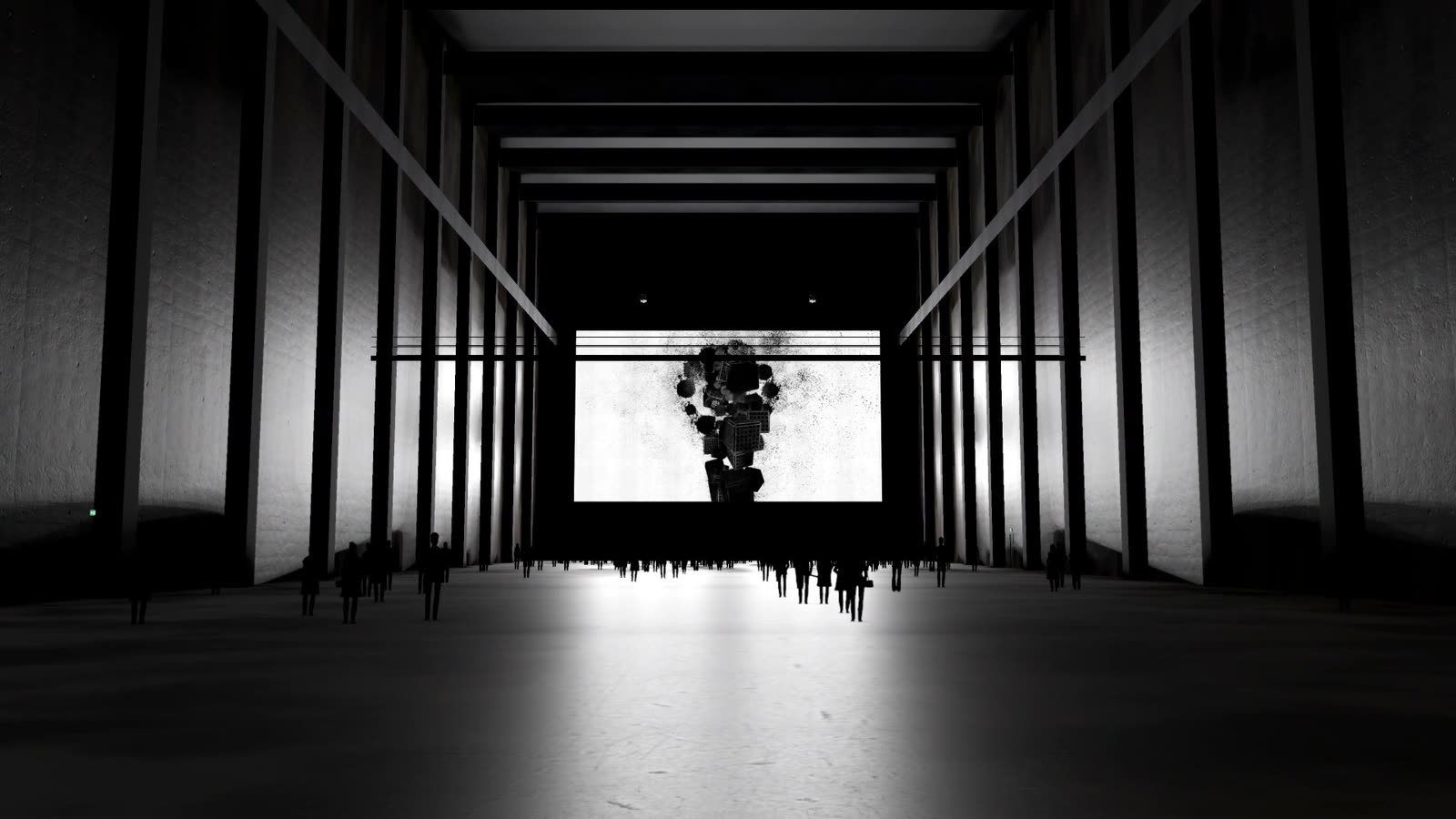

一座长 150 米、高 35 米的发电厂厂房。尽端墙上，Sculpt Dark 系列的“Kreisel”由四台大型投影机呈现——一幅 32 × 18 米的画面，人在它面前变得渺小。

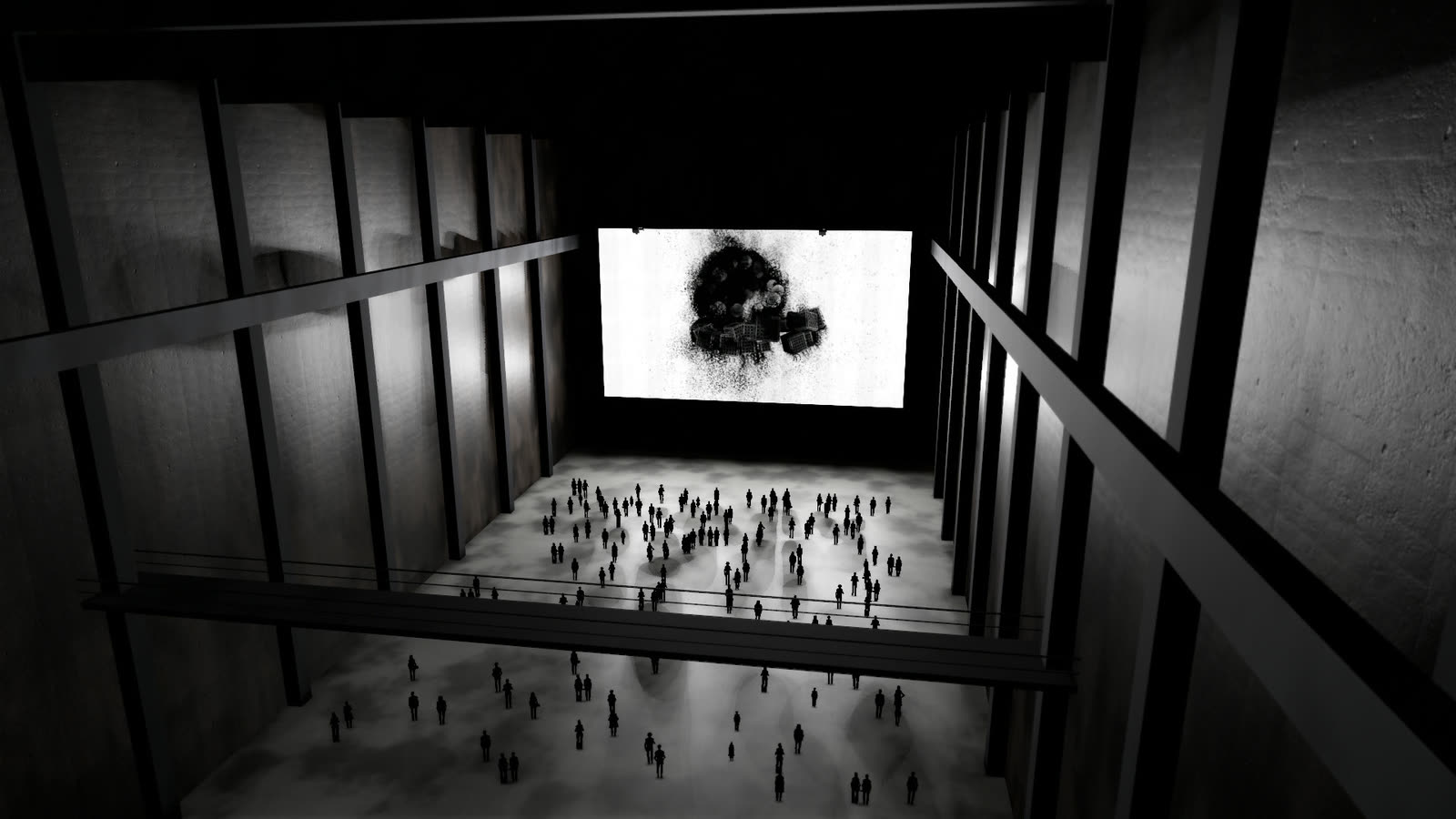

钢柱以十米间距排列，支撑着吊车轨道和屋架；在十二米高处，一座桥横跨厂房。作品以单一视频播放，分配到 2 × 2 的投影网格上；画面下沿位于六米高处，使图像悬于观众头顶之上。

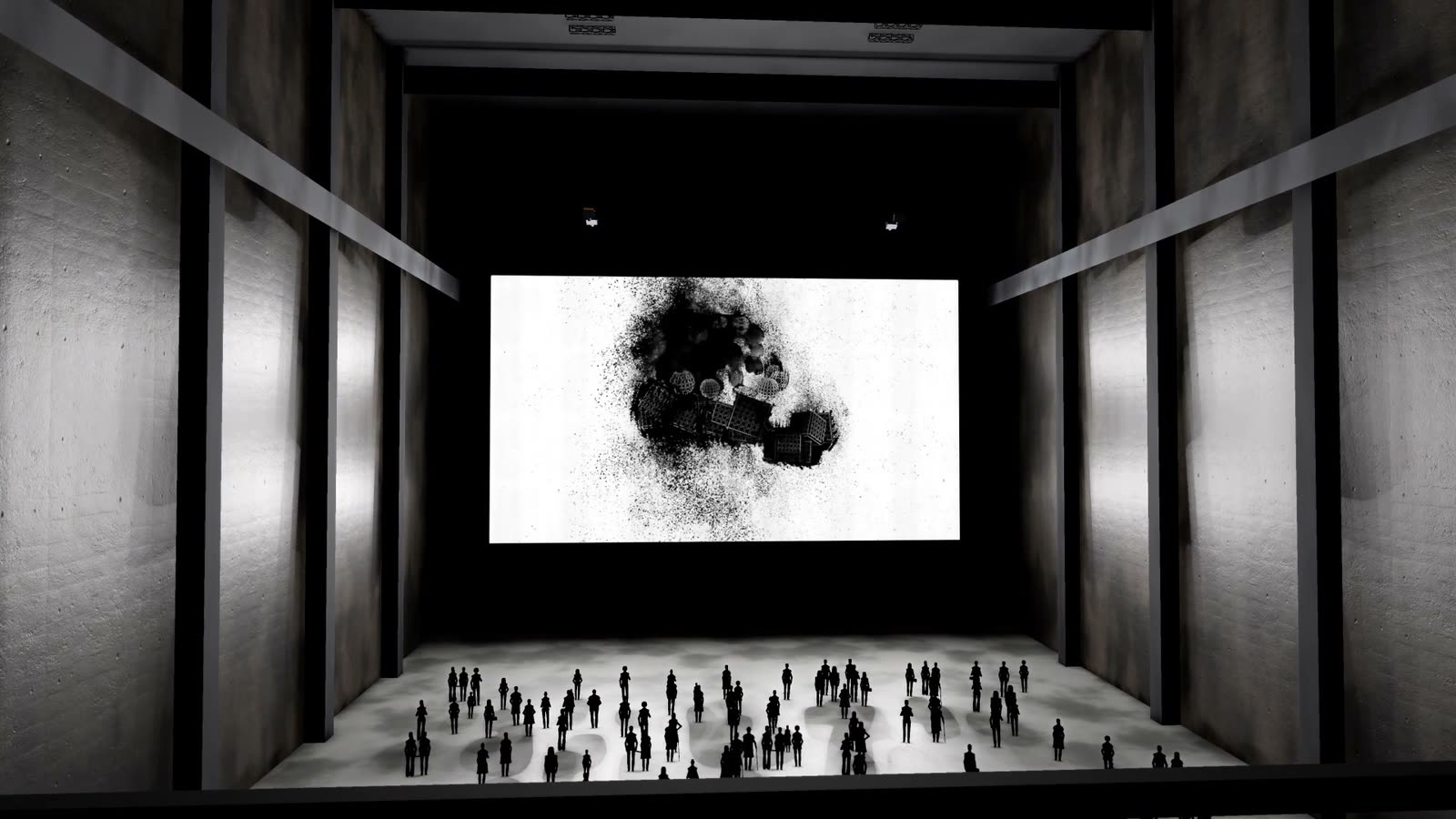

约 180 名观众分布在厂房前三分之一的区域，靠墙处密集，往后渐疏。雕塑的白光洒过地面与钢柱，消隐在厂房深处——尺度感来自画面、空间与人之间的关系。

技术

建造这一空间所需的一切：尺寸、设备、亮度。

两台 Barco UDX-4K40 FLEX 投影机，配 R9862001 TLD+ 90° ST (0.65-0.85) 镜头（用于 UDX-4K 时为 0.72-0.94），每台 40,000 流明，吊装在横向桁架上。每幅分画面尺寸为 16.00 × 9.00 m，下沿高度 15.00 m；投射距离 13.30 m（投射比 0.83:1，垂直镜头位移 -57%）。墙面计算亮度：约 88 cd/m²。两台 Barco UDX-4K40 FLEX 投影机，配 R9801414 TLD+ (0.8-1.16) 镜头（用于 UDX-4K 时为 0.92-1.33），每台 40,000 流明，吊装在横向桁架上。每幅分画面尺寸为 16.00 × 9.00 m，下沿高度 6.00 m；投射距离 14.90 m（投射比 0.93:1，垂直镜头位移 -157%）。墙面计算亮度：约 88 cd/m²。替代设备、价格范围及每台设备的全部尺寸详见设备清单；平面图、剖面图和轴测图展示了投影光锥。

空间

场景的空间，以及画面在其中的位置。

空间: 带吊车轨道和横桥的停用发电厂厂房
布局: 一段视频，由 2 × 2 台大型投影机呈现
观众（约）: 180

空间	宽度	进深	高度
涡轮机大厅	40 m	150 m	35 m

投影

画面如何生成：设备、画面尺寸、距离与安装方式。

2 × 投影机

16 m × 9 m 每幅画面

下沿高度: 15 m
投射距离: 13.3 m
投射比: 0.83 : 1
镜头位移: -57 % 垂直
安装方式: 桁架吊装

2 × 投影机

16 m × 9 m 每幅画面

下沿高度: 6 m
投射距离: 14.9 m
投射比: 0.93 : 1
镜头位移: -157 % 垂直
安装方式: 桁架吊装

所有分画面属于同一幅画面——由一台计算机同时、逐帧精确地输出。

实时与互动

影片展示的是录制画面。在装置中，作品实时计算——并能对空间和观众作出反应。

计算: 在配备高性能3D显卡（NVIDIA RTX 4070 及以上）的高端计算机上实时计算；画面较多时也可使用多块显卡
输出: 一台计算机驱动空间内的所有投影机，以相互协调的区域输出，而非各自独立的视频
互动: 3D激光雷达扫描仪捕捉空间中的人员与动作；作品可以对此作出反应
适配: 按真实建筑进行映射——边缘、立柱、天花板和地面

明亮度

画面是否足够明亮：达到的亮度与目标值的对比。条形图中的竖线即目标值。

2 × Barco UDX-4K40 FLEX足够明亮

亮度: 88 cd/m²
目标值: 60 cd/m²
所需光通量: 35,286 lm
光通量: 40,000 lm

2 × Barco UDX-4K40 FLEX足够明亮

亮度: 88 cd/m²
目标值: 60 cd/m²
所需光通量: 35,286 lm
光通量: 40,000 lm

设备

计算所依据的参考设备。同级别的设备同样适用。

Barco UDX-4K40 FLEX

镜头: R9862001 TLD+ 90 Grad ST (0.65-0.85), am UDX-4K 0,72-0,94
光通量: 40,000 lm
重量: 92 kg

可替代设备 (3)

型号	镜头	光通量	亮度
Barco QDX-4K45	R9862001 TLD+ 90 Grad ST (0.65-0.85), am QDX-4K 0,67-0,88	45,000 lm	99 cd/m²
Panasonic PT-RQ35K2	ET-D3LEW300 (Weitwinkel-Zoom)	2 × 30,500 lm	135 cd/m²
Panasonic PT-RQ35K2	ET-D3LEW200 / ET-D3LEW201 (Kurzdistanz-Zoom)	2 × 30,500 lm	135 cd/m²

Barco UDX-4K40 FLEX

镜头: R9801414 TLD+ (0.8-1.16), am UDX-4K 0,92-1,33
光通量: 40,000 lm
重量: 92 kg

可替代设备 (3)

型号	镜头	光通量	亮度
Barco UDX-4K40 FLEX	R9862001 TLD+ 90 Grad ST (0.65-0.85), am UDX-4K 0,72-0,94	40,000 lm	88 cd/m²
Barco QDX-4K45	R9801414 TLD+ (0.8-1.16), am QDX-4K 0,86-1,25	45,000 lm	99 cd/m²
Christie Griffyn 4K50-RGB	144-111014-XX ILS4 0.9:1 HB fest (UHC: 163-117100-XX)	50,000 lm	111 cd/m²
