Sculpt Dark – Salle des turbines

Une œuvre sur 32 × 18 mètres dans la halle d'une centrale électrique désaffectée

VisualisationIndustrieÉtude spatiale libre

Visualisation d'un espace fictif – pas un projet réalisé.

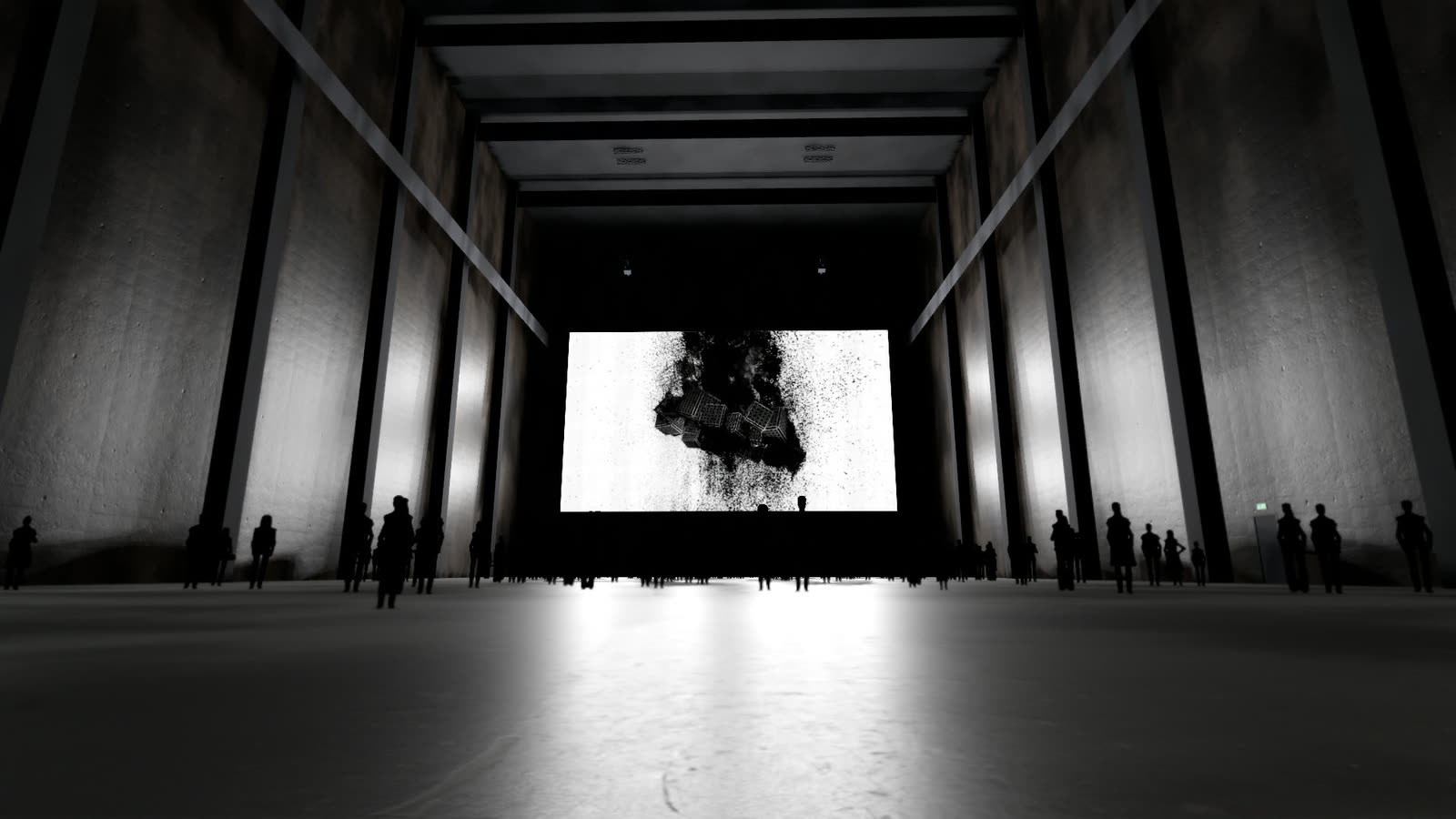

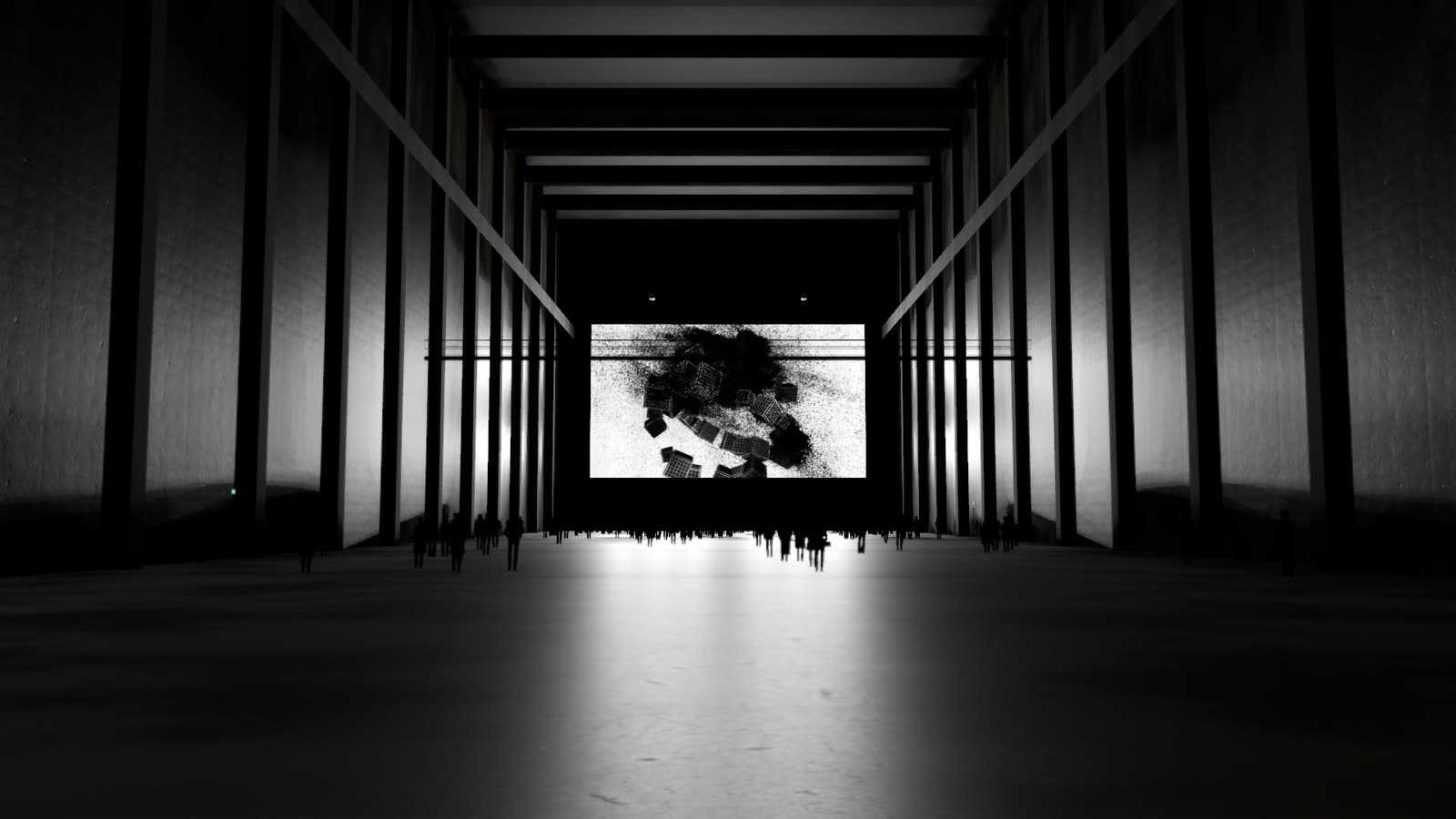

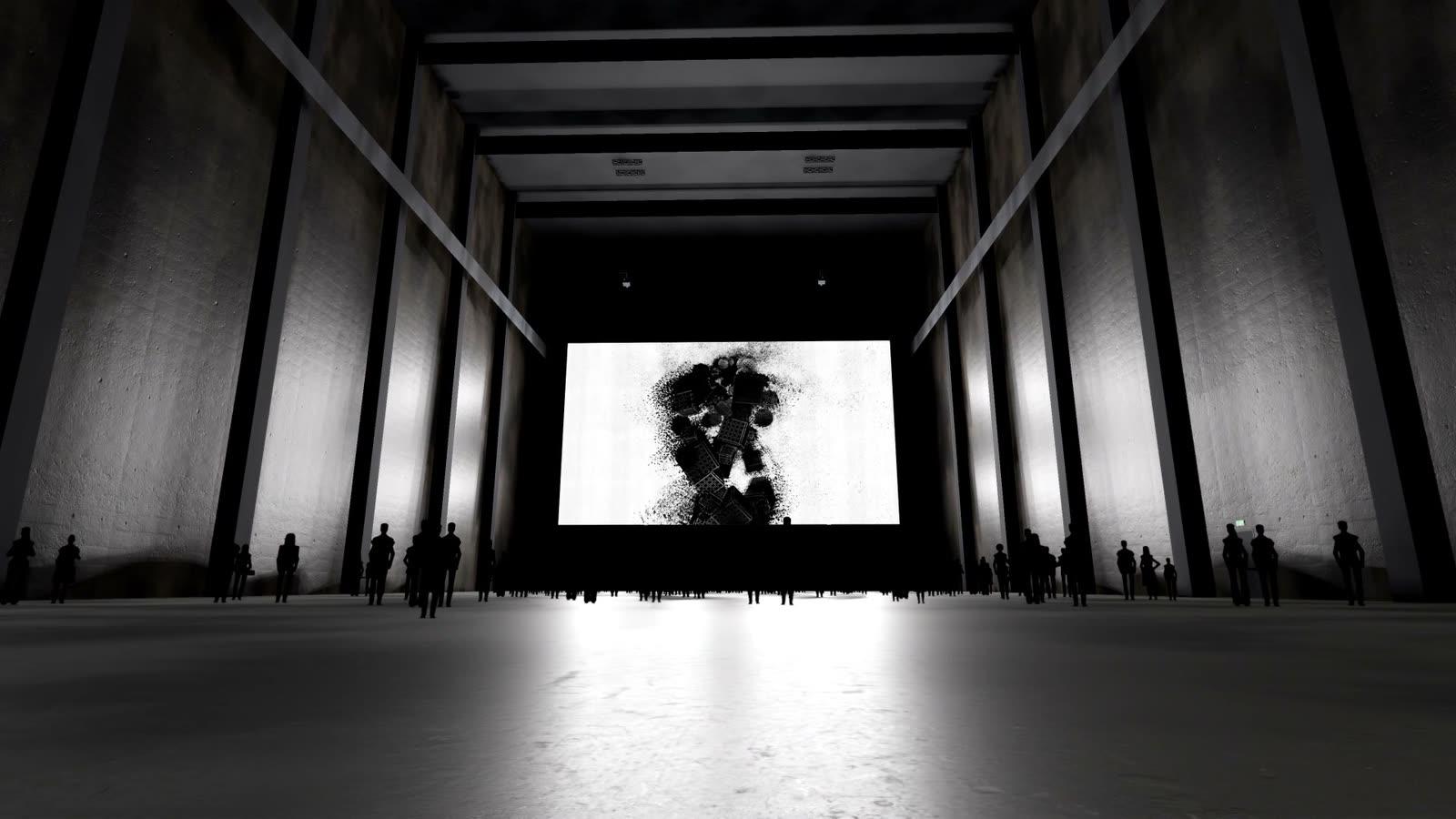

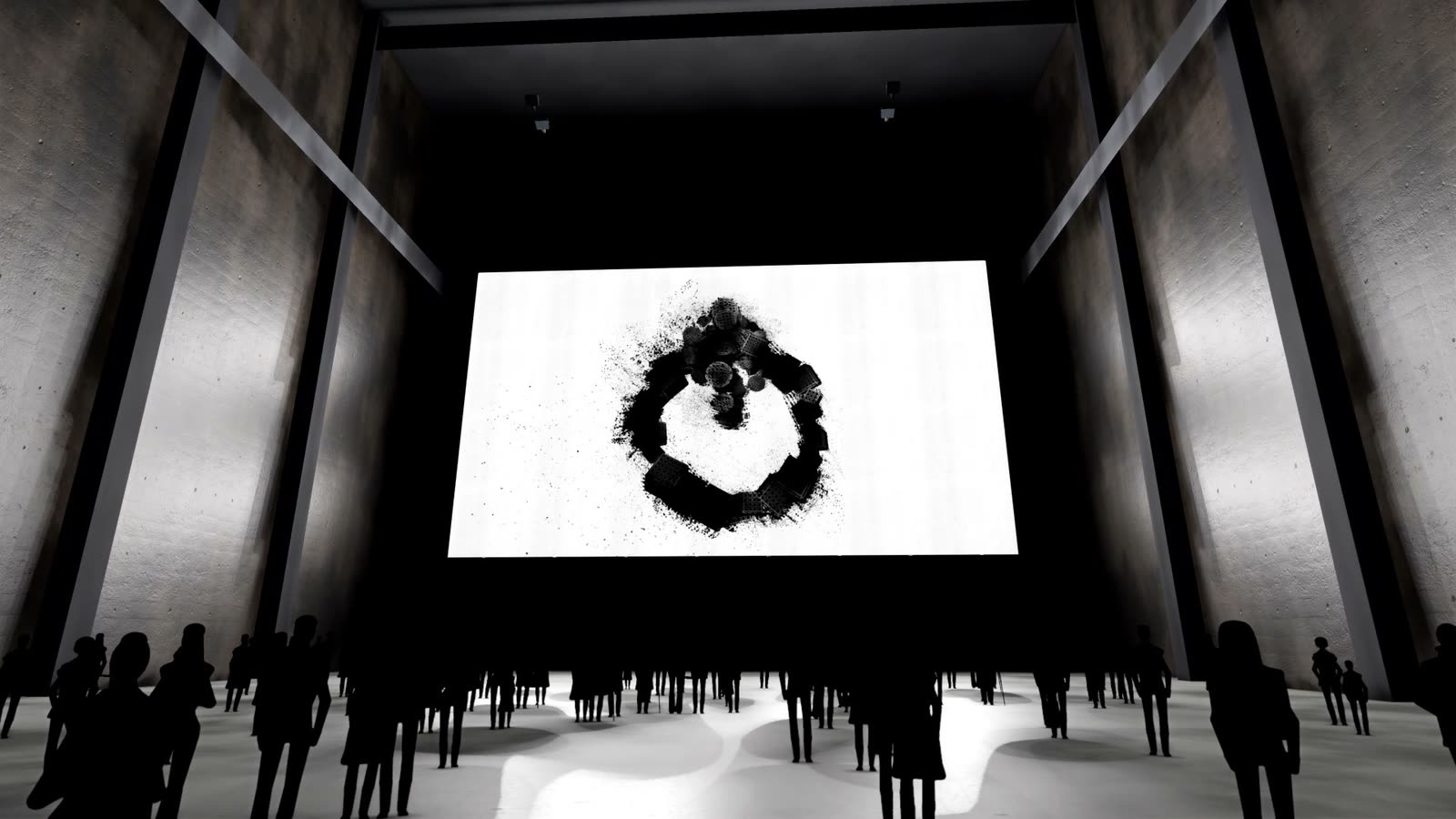

Une halle de centrale électrique de 150 mètres de long et 35 mètres de haut. Sur le mur du fond, «Kreisel » de la série Sculpt Dark se déploie sur quatre projecteurs grand format – une image de 32 × 18 mètres devant laquelle les gens deviennent minuscules.

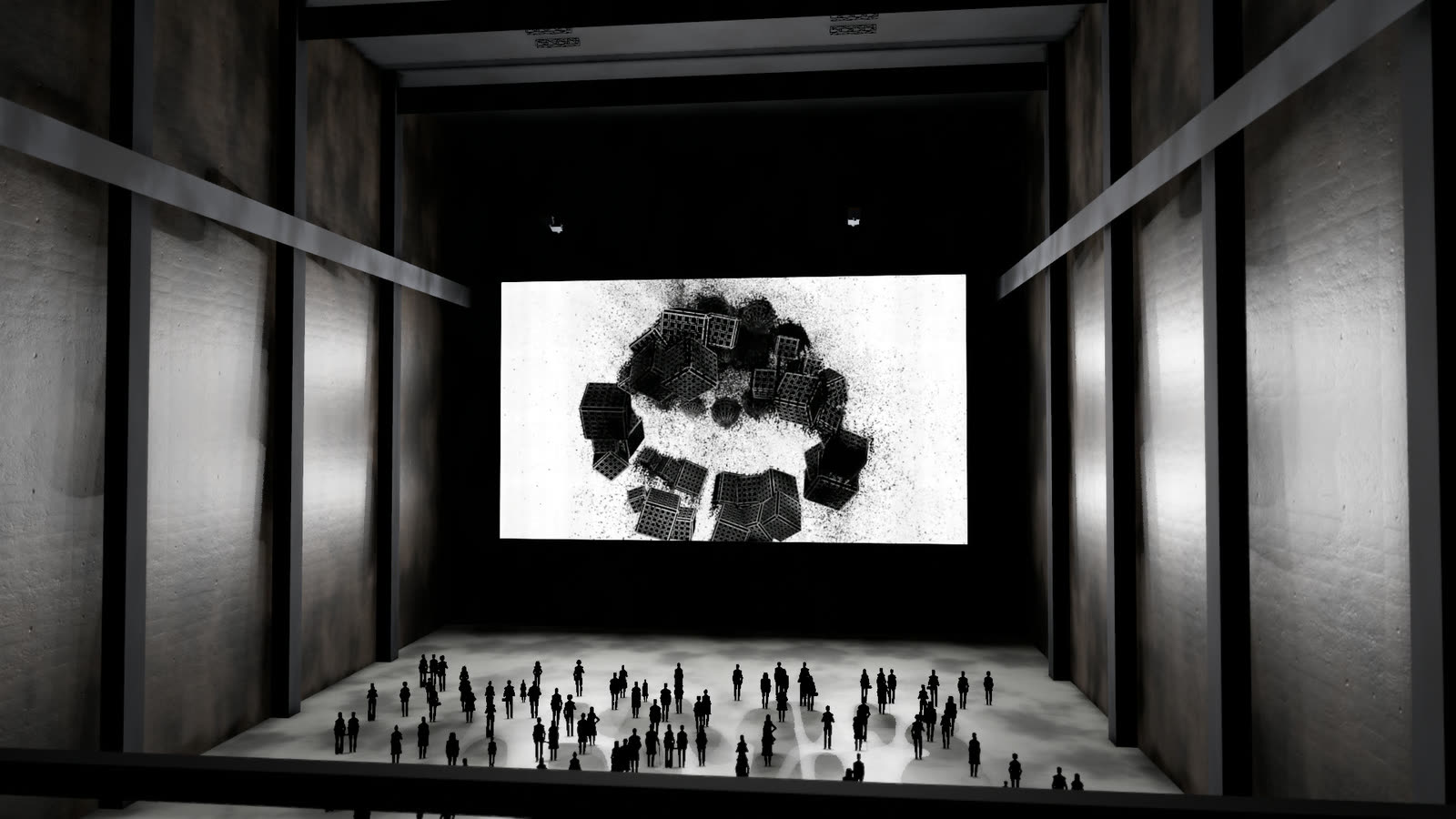

Des piliers en acier disposés selon une trame de dix mètres portent le chemin de roulement et les fermes de toiture ; à douze mètres de hauteur, un pont traverse la halle. L'œuvre est diffusée comme une seule vidéo, répartie sur une grille de 2 × 2 projections ; le bord inférieur se situe à six mètres, de sorte que l'image se tient librement au-dessus des têtes.

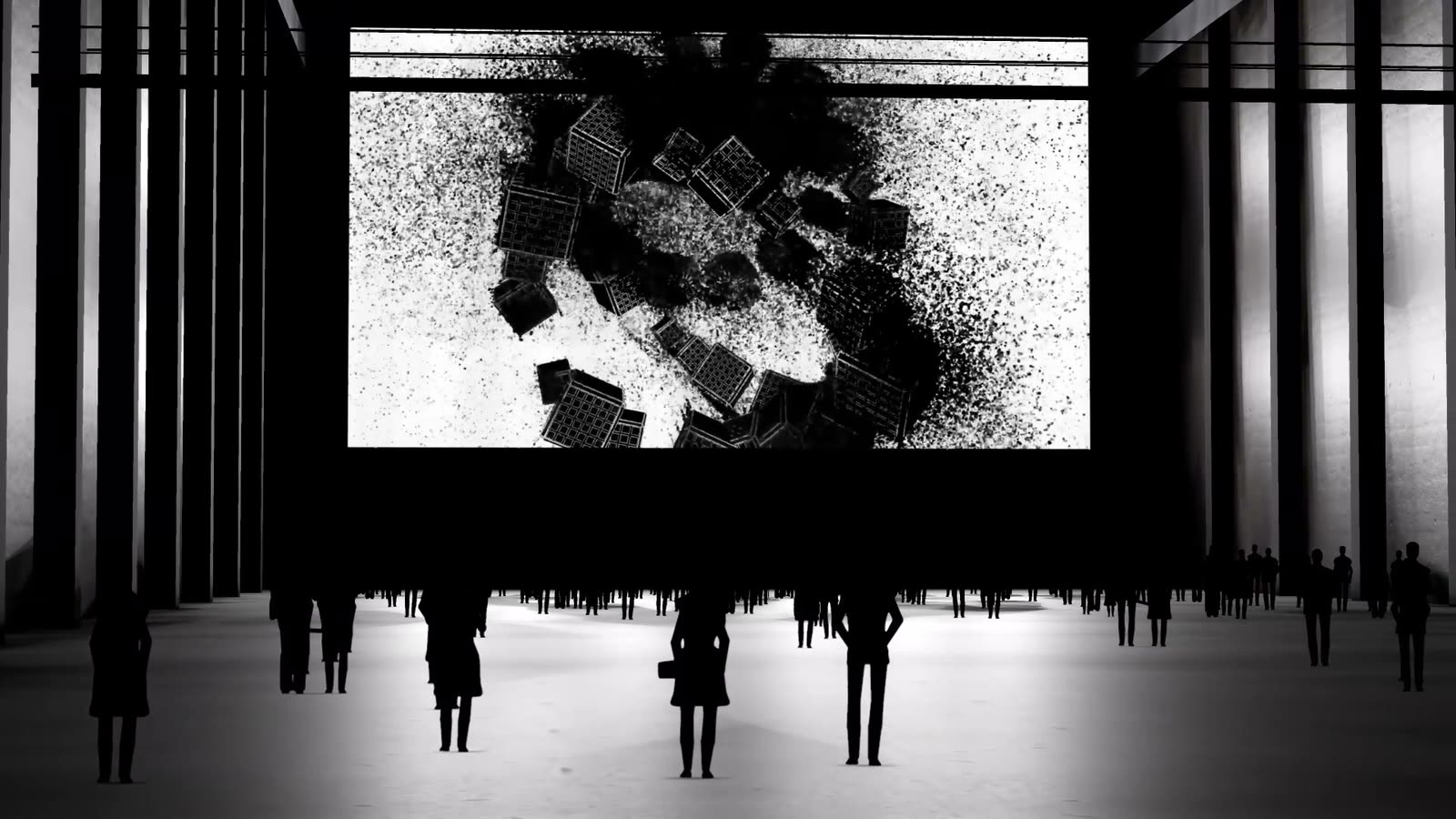

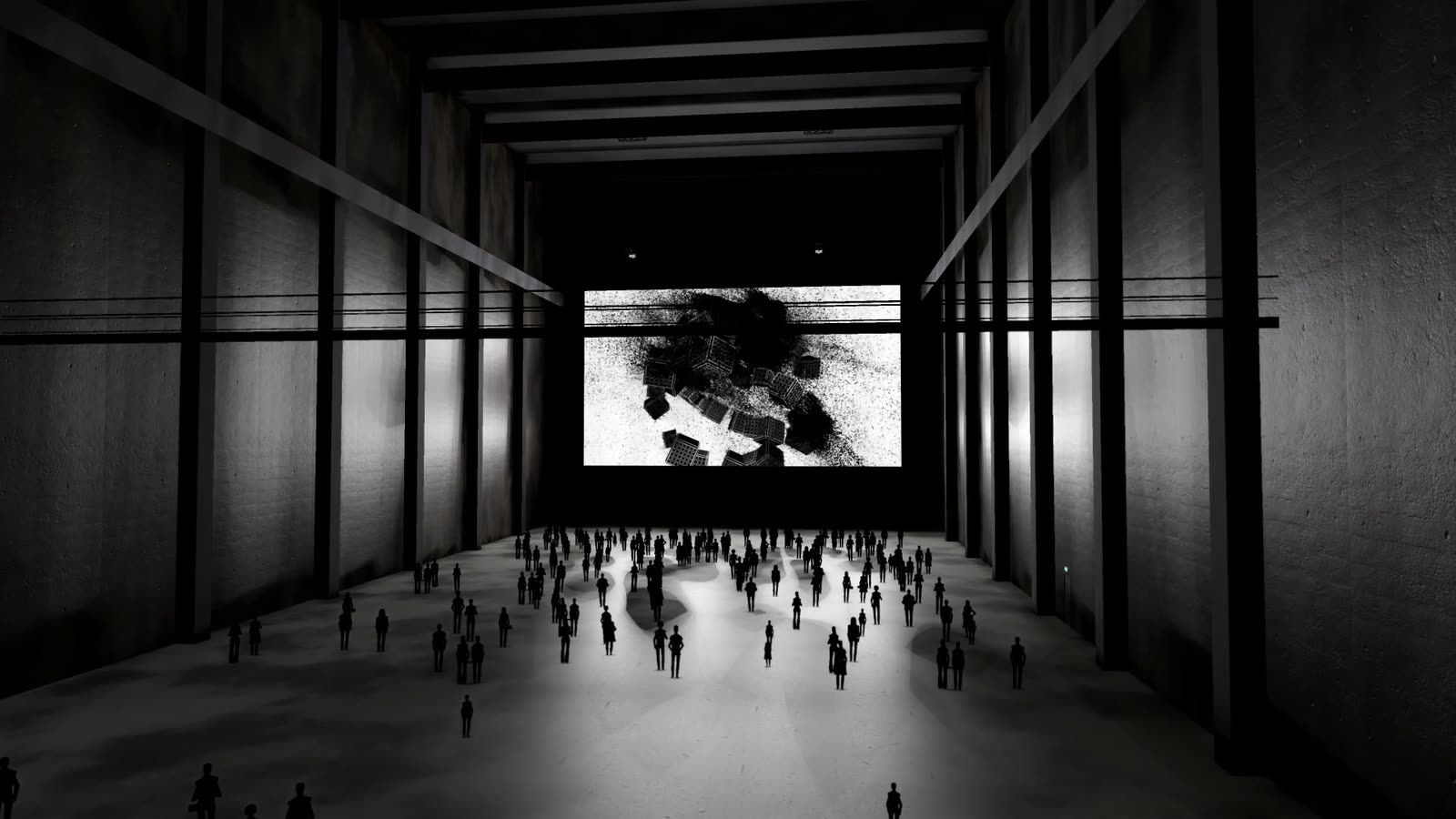

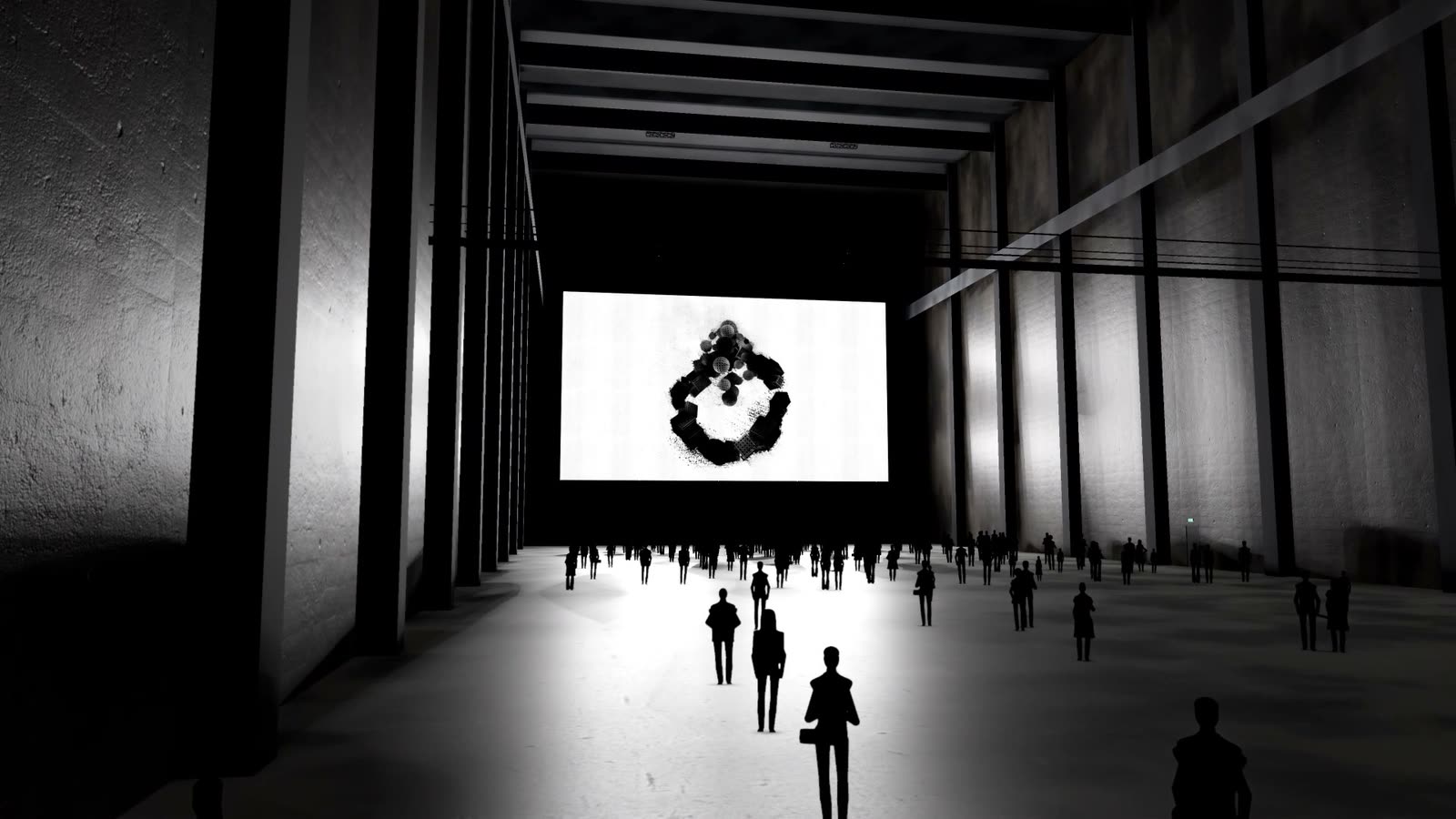

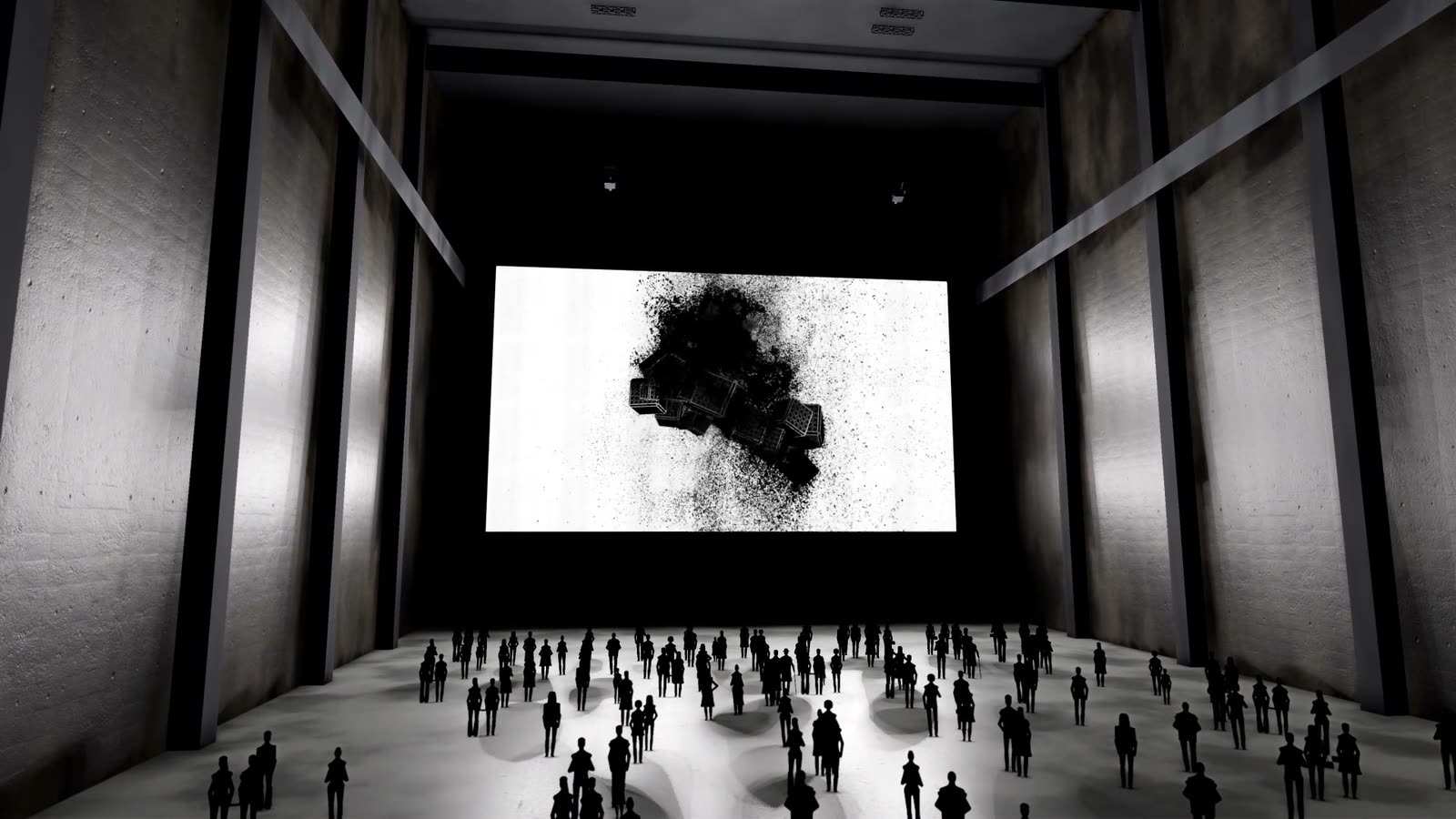

Environ 180 visiteurs se répartissent dans le premier tiers de la halle, serrés devant le mur et plus clairsemés vers l'arrière. La lumière blanche de la sculpture se répand sur le sol et les piliers et se perd dans la profondeur de la halle – l'échelle naît du rapport entre l'image, l'espace et l'être humain.

Technique

Ce qu'il faut pour construire cet espace : dimensions, appareils, luminosité.

Deux projecteurs Barco UDX-4K40 FLEX avec objectif R9862001 TLD+ 90° ST (0.65-0.85), 0,72-0,94 sur l'UDX-4K, de 40 000 lumens chacun, sont suspendus à des ponts truss transversaux. Chaque image partielle mesure 16,00 × 9,00 m, avec un bord inférieur à 15,00 m ; la distance de projection est de 13,30 m (rapport de projection 0,83:1, décalage d'objectif vertical de -57 %). Luminance calculée sur le mur : environ 88 cd/m². Deux projecteurs Barco UDX-4K40 FLEX avec objectif R9801414 TLD+ (0.8-1.16), 0,92-1,33 sur l'UDX-4K, de 40 000 lumens chacun, sont suspendus à des ponts truss transversaux. Chaque image partielle mesure 16,00 × 9,00 m, avec un bord inférieur à 6,00 m ; la distance de projection est de 14,90 m (rapport de projection 0,93:1, décalage d'objectif vertical de -157 %). Luminance calculée sur le mur : environ 88 cd/m². Les alternatives, la fourchette de prix et toutes les dimensions par appareil figurent dans la liste du matériel ; le plan, la coupe et l'axonométrie montrent les cônes de projection.

Espace

L'espace du scénario et la place qu'y occupent les images.

Espace: halle de centrale électrique désaffectée avec chemin de roulement et pont transversal
Configuration: une vidéo sur 2 × 2 projecteurs grand format
Visiteurs (env.): 180

Espace	Largeur	Profondeur	Hauteur
Salle des turbines	40 m	150 m	35 m

Projection

Comment naissent les images : appareils, taille d'image, distance et fixation.

2 × Projecteur

16 m × 9 m par image

Bord inférieur: 15 m
Distance: 13,3 m
Rapport de projection: 0,83 : 1
Décalage d'objectif: -57 % vertical
Fixation: sur le pont truss

2 × Projecteur

16 m × 9 m par image

Bord inférieur: 6 m
Distance: 14,9 m
Rapport de projection: 0,93 : 1
Décalage d'objectif: -157 % vertical
Fixation: sur le pont truss

Toutes les images partielles forment une seule image – un ordinateur les diffuse simultanément, à l'image près.

Temps réel et interaction

Le film montre un enregistrement. Dans l'installation, l'œuvre est calculée en direct – et peut réagir à l'espace et aux visiteurs.

Calcul: en direct, en temps réel, sur un ordinateur haut de gamme doté d'une carte graphique 3D puissante, à partir d'une NVIDIA RTX 4070 ; avec de nombreuses surfaces d'image, également avec plusieurs cartes graphiques
Sortie: tous les projecteurs d'une salle depuis un seul ordinateur, sous forme de zones coordonnées plutôt que de vidéos séparées
Interaction: des scanners LiDAR 3D captent les personnes et les mouvements dans l'espace ; l'œuvre peut y réagir
Ajustement: mapping sur l'architecture réelle – arêtes, piliers, plafonds et sols

Luminosité

Si l'image sera assez lumineuse : luminance atteinte comparée à la valeur cible. Le trait dans la barre indique la valeur cible.

2 × Barco UDX-4K40 FLEXassez lumineux

Luminance: 88 cd/m²
Valeur cible: 60 cd/m²
flux lumineux requis: 35 286 lm
Flux lumineux: 40 000 lm

2 × Barco UDX-4K40 FLEXassez lumineux

Luminance: 88 cd/m²
Valeur cible: 60 cd/m²
flux lumineux requis: 35 286 lm
Flux lumineux: 40 000 lm

Appareils

Les appareils de référence utilisés pour les calculs. Des appareils de même catégorie conviennent tout autant.

Barco UDX-4K40 FLEX

Objectif: R9862001 TLD+ 90 Grad ST (0.65-0.85), am UDX-4K 0,72-0,94
Flux lumineux: 40 000 lm
Poids: 92 kg

Alternatives (3)

Modèle	Objectif	Flux lumineux	Luminance
Barco QDX-4K45	R9862001 TLD+ 90 Grad ST (0.65-0.85), am QDX-4K 0,67-0,88	45 000 lm	99 cd/m²
Panasonic PT-RQ35K2	ET-D3LEW300 (Weitwinkel-Zoom)	2 × 30 500 lm	135 cd/m²
Panasonic PT-RQ35K2	ET-D3LEW200 / ET-D3LEW201 (Kurzdistanz-Zoom)	2 × 30 500 lm	135 cd/m²

Barco UDX-4K40 FLEX

Objectif: R9801414 TLD+ (0.8-1.16), am UDX-4K 0,92-1,33
Flux lumineux: 40 000 lm
Poids: 92 kg

Alternatives (3)

Modèle	Objectif	Flux lumineux	Luminance
Barco UDX-4K40 FLEX	R9862001 TLD+ 90 Grad ST (0.65-0.85), am UDX-4K 0,72-0,94	40 000 lm	88 cd/m²
Barco QDX-4K45	R9801414 TLD+ (0.8-1.16), am QDX-4K 0,86-1,25	45 000 lm	99 cd/m²
Christie Griffyn 4K50-RGB	144-111014-XX ILS4 0.9:1 HB fest (UHC: 163-117100-XX)	50 000 lm	111 cd/m²

Fourchette de prix et liste du matériel sur demande.

Plans

L'axonométrie, le plan et la coupe montrent l'espace et les cônes de projection.

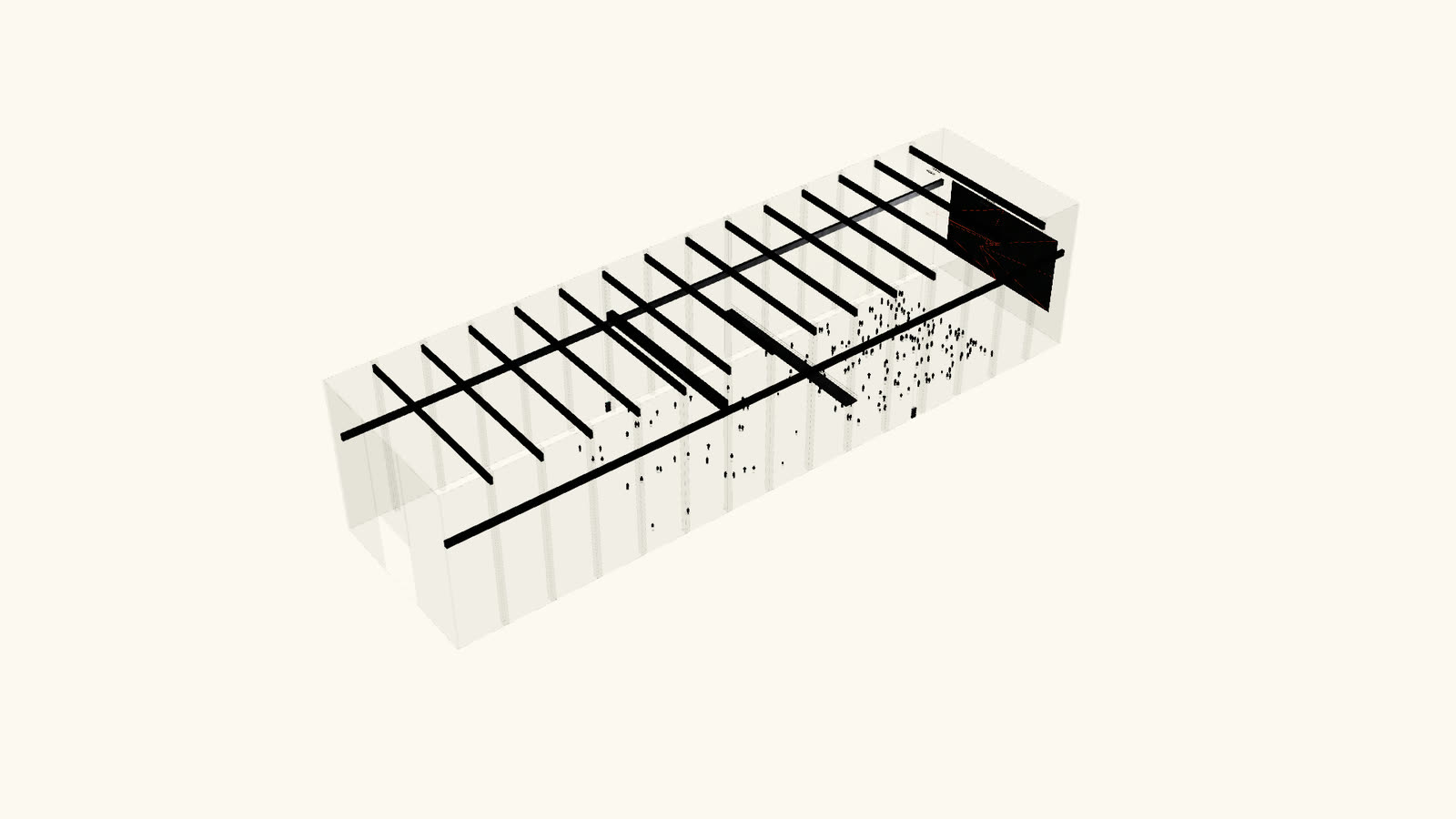

Sculpt Dark – Salle des turbines — Axonométrie — **Axonométrie** · non à l'échelle

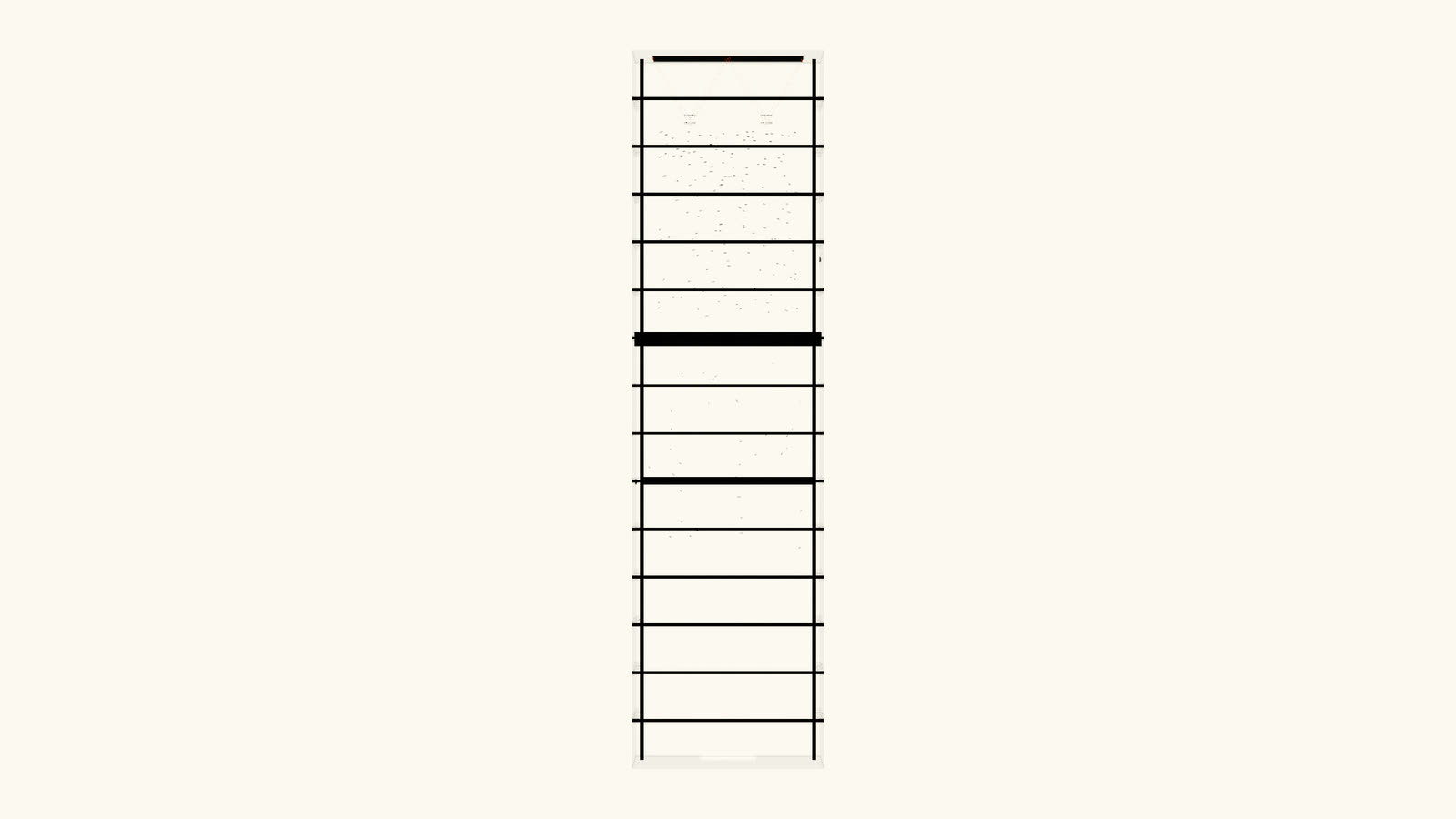

Sculpt Dark – Salle des turbines — Plan — **Plan**

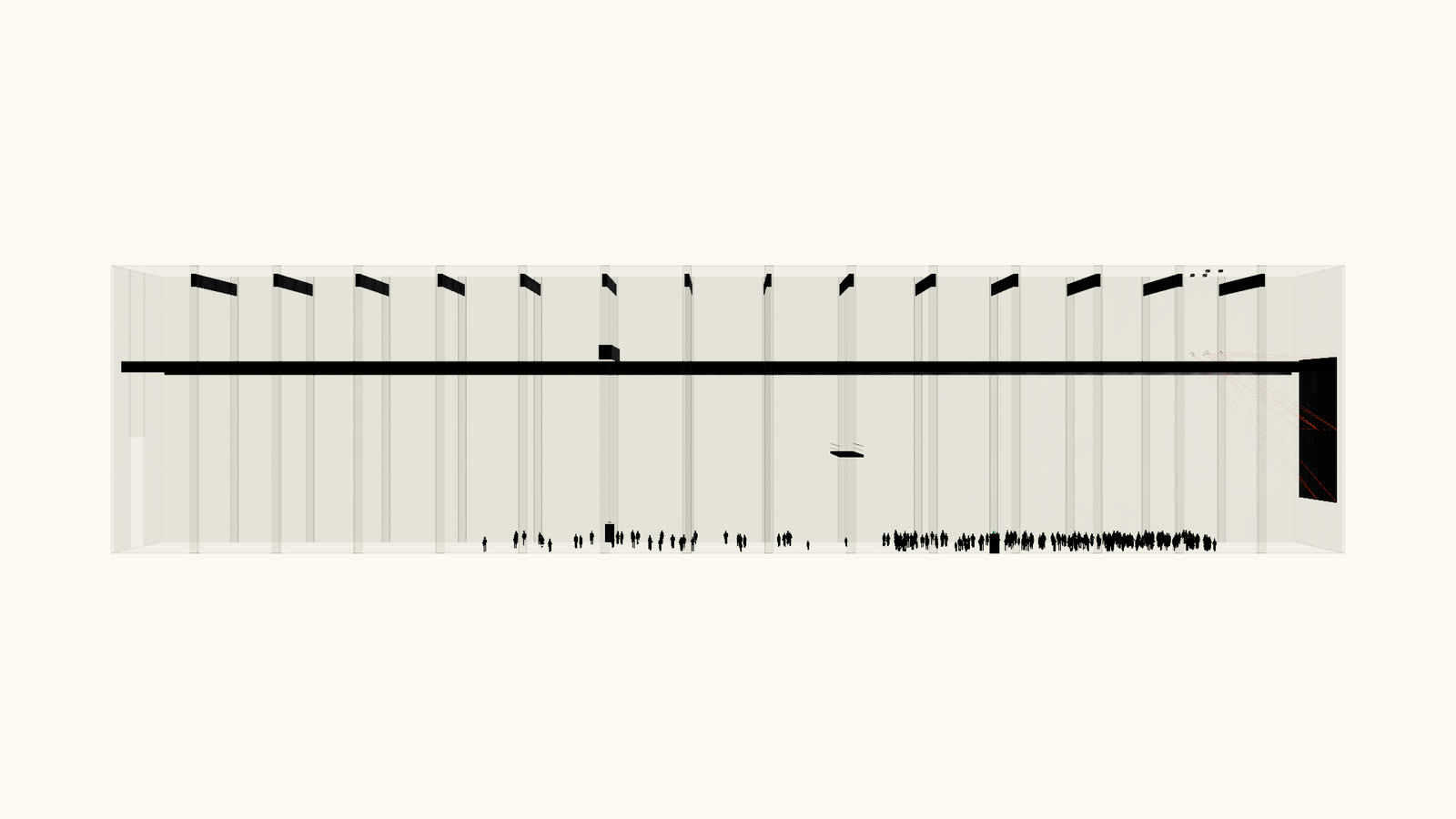

Sculpt Dark – Salle des turbines — Coupe — **Coupe** · non à l'échelle

Glossaire

Temps réel: L'image est recalculée à chaque instant, environ 60 fois par seconde, au lieu d'être lue comme une vidéo terminée.
Scanner LiDAR 3D: Balaye l'espace avec de la lumière laser et capte les personnes et les mouvements en trois dimensions – la base de l'interaction.
Ordinateur haut de gamme: Un ordinateur doté d'une carte graphique 3D puissante – à partir d'une NVIDIA RTX 4070 –, qui calcule l'image en direct et pilote tous les projecteurs à la fois.
Mapping: Adapte la projection à la géométrie réelle de l'espace, pour que l'image et l'architecture coïncident exactement.
Rapport de projection: Distance divisée par la largeur de l'image. À 0,8 : 1, le projecteur se trouve à 4,8 m pour une image de 6 m de large.
Décalage d'objectif: Décale l'image dans l'objectif sans incliner le projecteur – elle reste ainsi rectangulaire.
Flux lumineux: La quantité de lumière émise par le projecteur, en lumens.
Luminance: La luminosité de la surface d'image telle que l'œil la perçoit, en candelas par mètre carré. Dans une pièce sombre, environ 60 suffisent.
Bord inférieur: La hauteur du bord inférieur de l'image au-dessus du sol.
Sortie synchronisée: Plusieurs projecteurs montrent des parties de la même image ; un ordinateur les diffuse simultanément – calculées en direct ou en vidéo.
