Sculpt – Musée

Douze œuvres dans une halle blanche avec trois chambres noires

VisualisationMuséeÉtude spatiale libre

Visualisation d'un espace fictif – pas un projet réalisé.

Une halle blanche de 60 × 44 mètres, haute de dix mètres, sous des bandeaux de lumière zénithale. Six sculptures y apparaissent deux fois : sur fond noir dans la série Sculpt Color, sur fond blanc dans la série Sculpt Dark Color. Douze œuvres sur quatorze projecteurs – une exposition faite de mises en regard, le noir face au blanc, la chambre close face au mur ouvert.

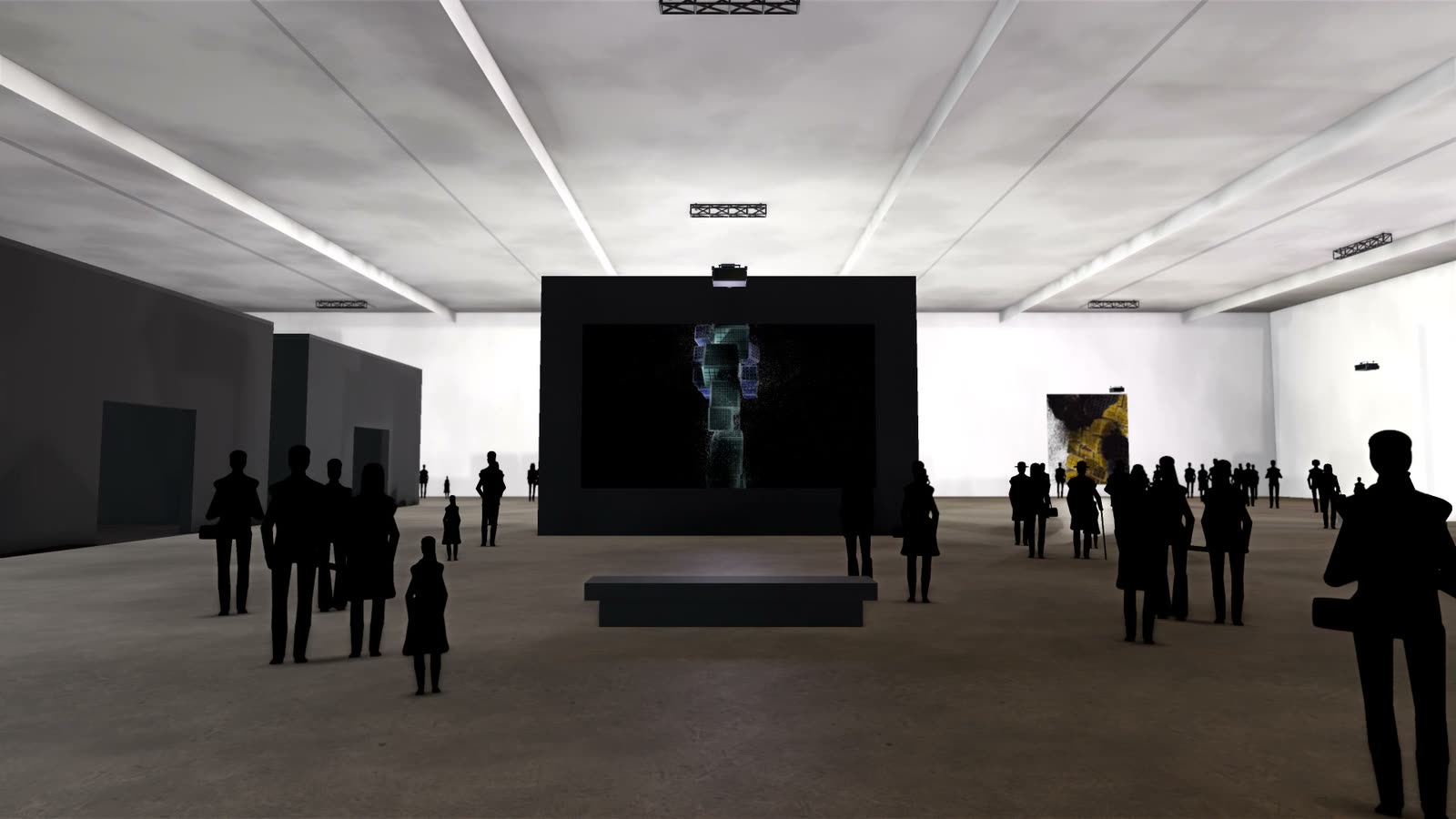

Le parcours commence sur l'axe central. Derrière l'entrée se dresse un monolithe noir, large de neuf mètres et haut d'un peu plus de six mètres, qui porte « Würfelringe » sur fond noir ; son revers montre la même sculpture sur fond blanc. Le mur du fond accueille « Kreisel » sur 14 mètres de large, blanc sur blanc, comme si la sculpture se tenait librement devant le mur ; à gauche et à droite, deux versions de « Perlenturm » en format portrait l'encadrent, l'une noire, l'autre blanche. Le long du côté ouest s'alignent trois chambres noires fermées avec « Ringkern », « Kugelringe » et « Kugelschläuche » sur fond noir ; juste en face, de l'autre côté de la nef centrale, trois alcôves blanches ouvertes montrent les mêmes œuvres sur fond blanc. Sur le chemin du retour, « Kreisel » se déploie dans sa version noire sur le mur d'entrée.

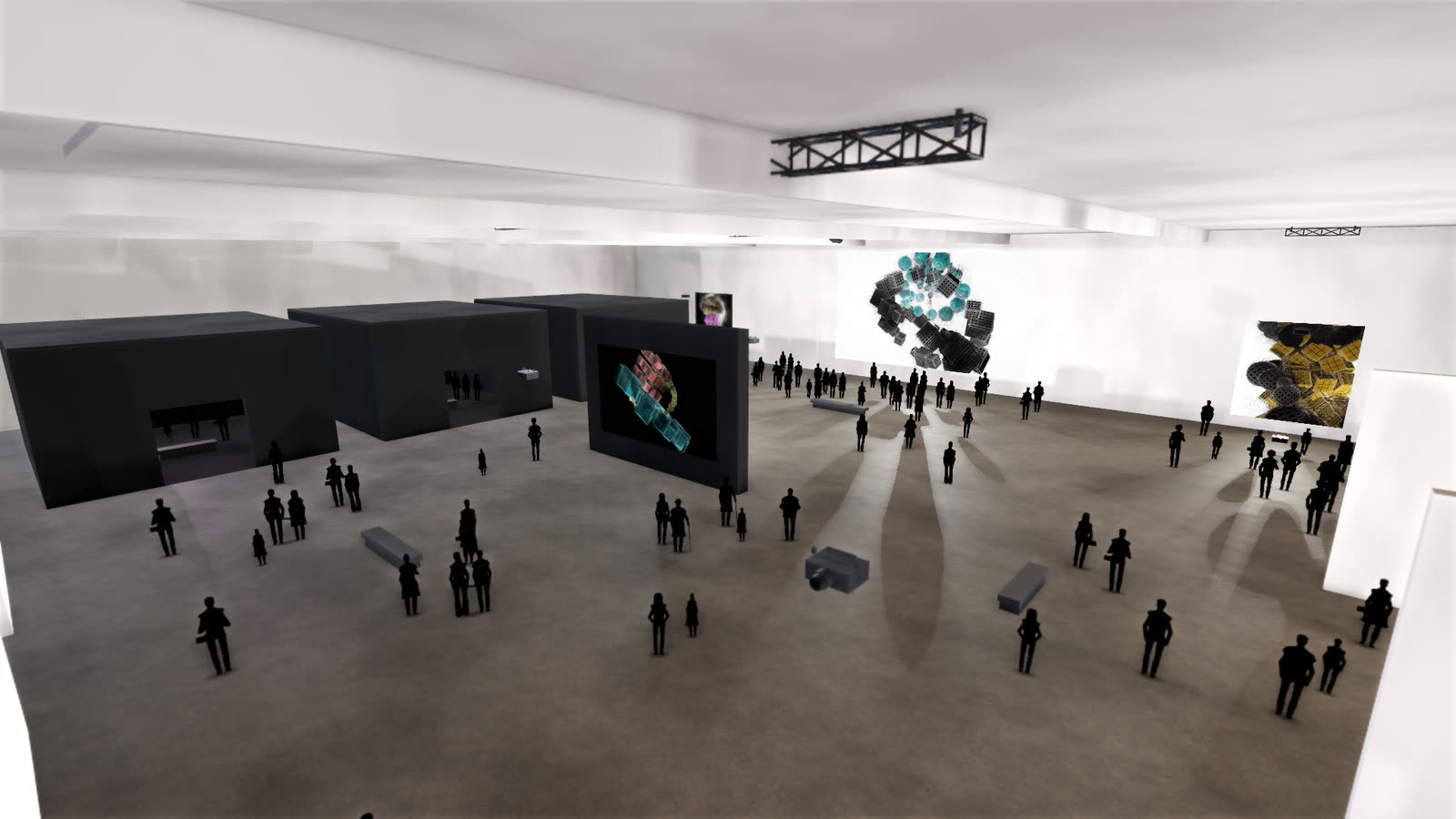

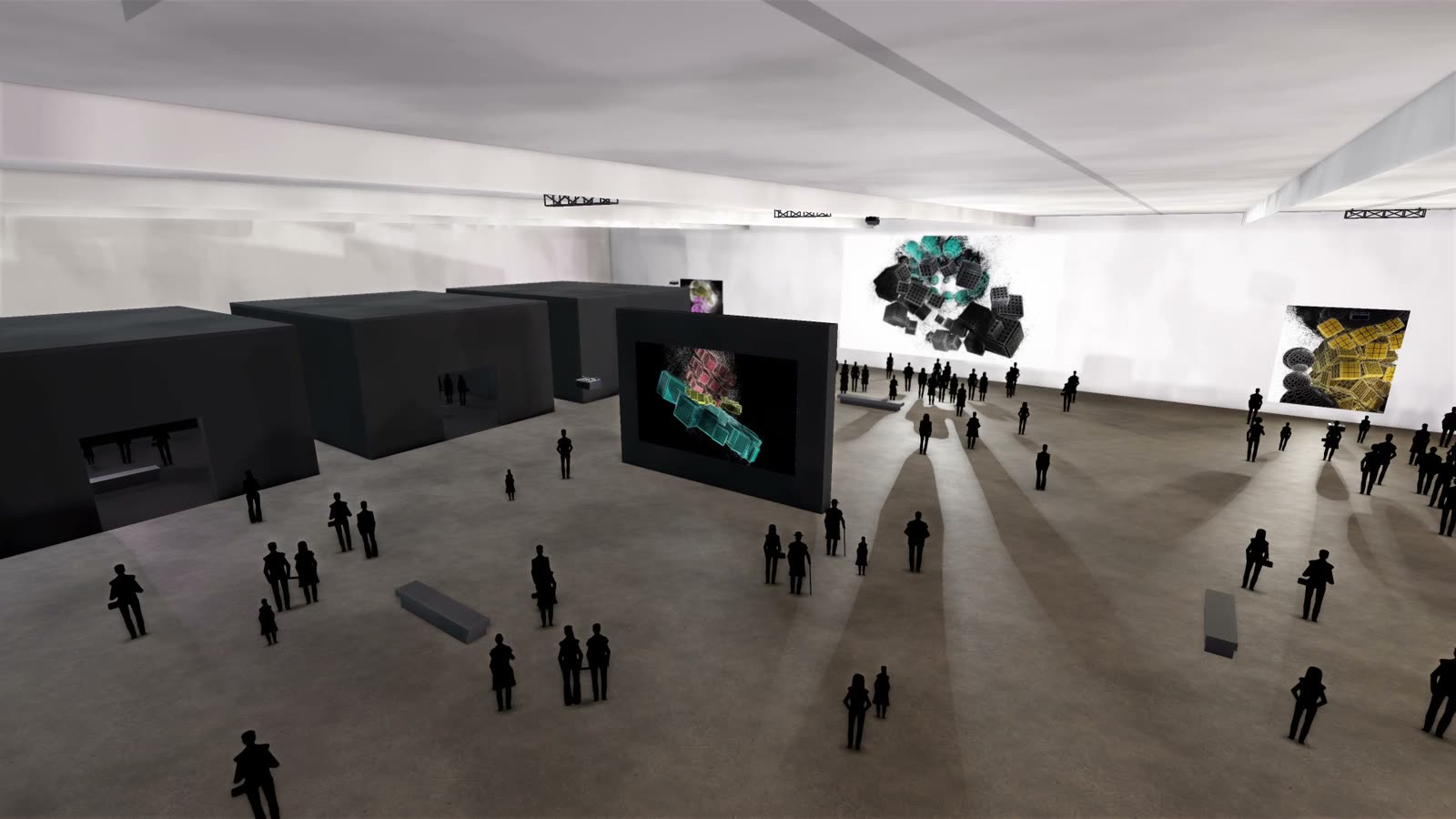

Dans les chambres, l'image est la seule source de lumière ; dans la halle, le fond blanc se confond avec le mur, et la sculpture semble sortir de l'enduit. Le parcours alterne ainsi sans cesse entre obscurité et clarté, entre concentration et ampleur. Environ cent dix visiteurs se répartissent dans la nef centrale, devant les murs, dans les chambres et sur les bancs.

Technique

Ce qu'il faut pour construire cet espace : dimensions, appareils, luminosité.

Trois projecteurs Panasonic PT-MZ882 avec objectif ET-ELW22 (zoom courte focale), de 8 200 lumens chacun, sont suspendus à des ponts truss transversaux. Chaque image partielle mesure 7,60 × 4,28 m, avec un bord inférieur à 1,20 m ; la distance de projection est de 6,16 m (rapport de projection 0,81:1, décalage d'objectif vertical de -45 %). Luminance calculée sur le mur : environ 80 cd/m². Un projecteur Panasonic PT-RQ35K2 avec objectif ET-D3LEW200 / ET-D3LEW201 (zoom courte focale), de 30 500 lumens, est suspendu au plafond. L'image mesure 14,00 × 7,88 m, avec un bord inférieur à 1,10 m ; la distance de projection est de 11,60 m (rapport de projection 0,83:1, décalage d'objectif vertical de -58 %). Luminance calculée sur le mur : environ 88 cd/m². Deux projecteurs Panasonic PT-MZ882 avec objectif ET-ELW22 (zoom courte focale), de 8 200 lumens chacun, sont suspendus à des ponts truss transversaux. Chaque image partielle mesure 4,40 × 2,48 m, avec un bord inférieur à 3,08 m ; la distance de projection est de 3,44 m (rapport de projection 0,78:1, décalage d'objectif vertical de -45 %). Luminance calculée sur le mur : environ 240 cd/m². Deux projecteurs Panasonic PT-MZ882 avec objectif ET-ELW22 (zoom courte focale), de 8 200 lumens chacun, reposent sur des pieds au sol. Chaque image partielle mesure 4,40 × 2,48 m, avec un bord inférieur à 0,60 m ; la distance de projection est de 4,19 m (rapport de projection 0,95:1, décalage d'objectif vertical de 52 %). Luminance calculée sur le mur : environ 240 cd/m². Un projecteur Barco G62-W9 avec objectif R9801840 G lens 0.75-0.95:1 (courte focale), de 9 500 lumens, est suspendu à un pont truss transversal. L'image mesure 8,00 × 4,50 m, avec un bord inférieur à 1,10 m ; la distance de projection est de 6,50 m (rapport de projection 0,81:1, décalage d'objectif vertical de -45 %). Luminance calculée sur le mur : environ 84 cd/m². Trois projecteurs Panasonic PT-MZ882 avec objectif ET-ELW22 (zoom courte focale), de 8 200 lumens chacun, sont suspendus au plafond. Chaque image partielle mesure 7,60 × 4,28 m, avec un bord inférieur à 0,90 m ; la distance de projection est de 6,16 m (rapport de projection 0,81:1, décalage d'objectif vertical de -45 %). Luminance calculée sur le mur : environ 80 cd/m². Deux projecteurs Panasonic PT-MZ882 avec objectif ET-ELW22 (zoom courte focale), de 8 200 lumens chacun, sont suspendus à des ponts truss transversaux. Chaque image partielle mesure 7,00 × 3,94 m, avec un bord inférieur à 1,10 m ; la distance de projection est de 5,65 m (rapport de projection 0,81:1, décalage d'objectif vertical de -45 %). Luminance calculée sur le mur : environ 95 cd/m². Les alternatives, la fourchette de prix et toutes les dimensions par appareil figurent dans la liste du matériel ; le plan, la coupe et l'axonométrie montrent les cônes de projection.

Espace

L'espace du scénario et la place qu'y occupent les images.

Espace: halle d'exposition blanche avec bandeaux de lumière zénithale, trois chambres noires, alcôves ouvertes, monolithe autoportant et foyer
Configuration: parcours par paires – chaque sculpture sur fond noir et sur fond blanc : chambre face à alcôve, recto et verso du monolithe, grand format sur le mur du fond, deux formats portrait, mur d'entrée
Visiteurs (env.): 110

Espace	Largeur	Profondeur	Hauteur
Halle	60 m	44 m	10 m
Foyer	16 m	7 m	4,5 m
Chambre 1	12 m	9,5 m	5,6 m
Chambre 2	12 m	9,5 m	5,6 m
Chambre 3	12 m	9,5 m	5,6 m

Projection

Comment naissent les images : appareils, taille d'image, distance et fixation.

3 × Projecteur

7,6 m × 4,28 m par image

Bord inférieur: 1,2 m
Distance: 6,16 m
Rapport de projection: 0,81 : 1
Décalage d'objectif: -45 % vertical
Fixation: sur le pont truss

1 × Projecteur

14 m × 7,88 m par image

Bord inférieur: 1,1 m
Distance: 11,6 m
Rapport de projection: 0,83 : 1
Décalage d'objectif: -58 % vertical
Fixation: au plafond

2 × Projecteur

4,4 m × 2,48 m par image

Bord inférieur: 3,08 m
Distance: 3,44 m
Rapport de projection: 0,78 : 1
Décalage d'objectif: -45 % vertical
Fixation: sur le pont truss

2 × Projecteur

4,4 m × 2,48 m par image

Bord inférieur: 0,6 m
Distance: 4,19 m
Rapport de projection: 0,95 : 1
Décalage d'objectif: 52 % vertical
Fixation: sur pied

1 × Projecteur

8 m × 4,5 m par image

Bord inférieur: 1,1 m
Distance: 6,5 m
Rapport de projection: 0,81 : 1
Décalage d'objectif: -45 % vertical
Fixation: sur le pont truss

3 × Projecteur

7,6 m × 4,28 m par image

Bord inférieur: 0,9 m
Distance: 6,16 m
Rapport de projection: 0,81 : 1
Décalage d'objectif: -45 % vertical
Fixation: au plafond

2 × Projecteur

7 m × 3,94 m par image

Bord inférieur: 1,1 m
Distance: 5,65 m
Rapport de projection: 0,81 : 1
Décalage d'objectif: -45 % vertical
Fixation: sur le pont truss

Toutes les images partielles forment une seule image – un ordinateur les diffuse simultanément, à l'image près.

Temps réel et interaction

Le film montre un enregistrement. Dans l'installation, l'œuvre est calculée en direct – et peut réagir à l'espace et aux visiteurs.

Calcul: en direct, en temps réel, sur un ordinateur haut de gamme doté d'une carte graphique 3D puissante, à partir d'une NVIDIA RTX 4070 ; avec de nombreuses surfaces d'image, également avec plusieurs cartes graphiques
Sortie: tous les projecteurs d'une salle depuis un seul ordinateur, sous forme de zones coordonnées plutôt que de vidéos séparées
Interaction: des scanners LiDAR 3D captent les personnes et les mouvements dans l'espace ; l'œuvre peut y réagir
Ajustement: mapping sur l'architecture réelle – arêtes, piliers, plafonds et sols

Luminosité

Si l'image sera assez lumineuse : luminance atteinte comparée à la valeur cible. Le trait dans la barre indique la valeur cible.

3 × Panasonic PT-MZ882assez lumineux

Luminance: 80 cd/m²
Valeur cible: 60 cd/m²
flux lumineux requis: 7 961 lm
Flux lumineux: 8 200 lm

1 × Panasonic PT-RQ35K2assez lumineux

Luminance: 88 cd/m²
Valeur cible: 60 cd/m²
flux lumineux requis: 27 016 lm
Flux lumineux: 30 500 lm

2 × Panasonic PT-MZ882assez lumineux

Luminance: 240 cd/m²
Valeur cible: 60 cd/m²
flux lumineux requis: 2 669 lm
Flux lumineux: 8 200 lm

2 × Panasonic PT-MZ882assez lumineux

Luminance: 240 cd/m²
Valeur cible: 60 cd/m²
flux lumineux requis: 2 669 lm
Flux lumineux: 8 200 lm

1 × Barco G62-W9assez lumineux

Luminance: 84 cd/m²
Valeur cible: 60 cd/m²
flux lumineux requis: 8 822 lm
Flux lumineux: 9 500 lm

3 × Panasonic PT-MZ882assez lumineux

Luminance: 80 cd/m²
Valeur cible: 60 cd/m²
flux lumineux requis: 7 961 lm
Flux lumineux: 8 200 lm

2 × Panasonic PT-MZ882assez lumineux

Luminance: 95 cd/m²
Valeur cible: 60 cd/m²
flux lumineux requis: 6 754 lm
Flux lumineux: 8 200 lm

Appareils

Les appareils de référence utilisés pour les calculs. Des appareils de même catégorie conviennent tout autant.

Panasonic PT-MZ882

Objectif: ET-ELW22 (Short-Throw-Zoom)
Flux lumineux: 8 200 lm
Poids: 18,6 kg

Alternatives (3)

Modèle	Objectif	Flux lumineux	Luminance
Barco G62-W9	R9801840 G lens 0.75-0.95:1 (Short Throw)	9 500 lm	93 cd/m²
Panasonic PT-REZ15	ET-C1W400 (Weitwinkel-Zoom)	15 000 lm	147 cd/m²
Panasonic PT-RQ35K2	ET-D3LEW200 / ET-D3LEW201 (Kurzdistanz-Zoom)	30 500 lm	299 cd/m²

Panasonic PT-RQ35K2

Objectif: ET-D3LEW200 / ET-D3LEW201 (Kurzdistanz-Zoom)
Flux lumineux: 30 500 lm
Poids: 69,8 kg

Alternatives (3)

Modèle	Objectif	Flux lumineux	Luminance
Panasonic PT-RQ35K2	ET-D3LEW300 (Weitwinkel-Zoom)	30 500 lm	88 cd/m²
Barco UDX-4K40 FLEX	R9862001 TLD+ 90 Grad ST (0.65-0.85), am UDX-4K 0,72-0,94	40 000 lm	115 cd/m²
Barco QDX-4K45	R9862001 TLD+ 90 Grad ST (0.65-0.85), am QDX-4K 0,67-0,88	45 000 lm	130 cd/m²

Barco G62-W9

Objectif: R9801840 G lens 0.75-0.95:1 (Short Throw)
Flux lumineux: 9 500 lm
Poids: 17,4 kg

Alternatives (3)

Modèle	Objectif	Flux lumineux	Luminance
Panasonic PT-REZ15	ET-C1W400 (Weitwinkel-Zoom)	15 000 lm	133 cd/m²
Panasonic PT-RQ35K2	ET-D3LEW200 / ET-D3LEW201 (Kurzdistanz-Zoom)	30 500 lm	270 cd/m²
Barco UDX-4K40 FLEX	R9862001 TLD+ 90 Grad ST (0.65-0.85), am UDX-4K 0,72-0,94	40 000 lm	354 cd/m²

Fourchette de prix et liste du matériel sur demande.

Plans

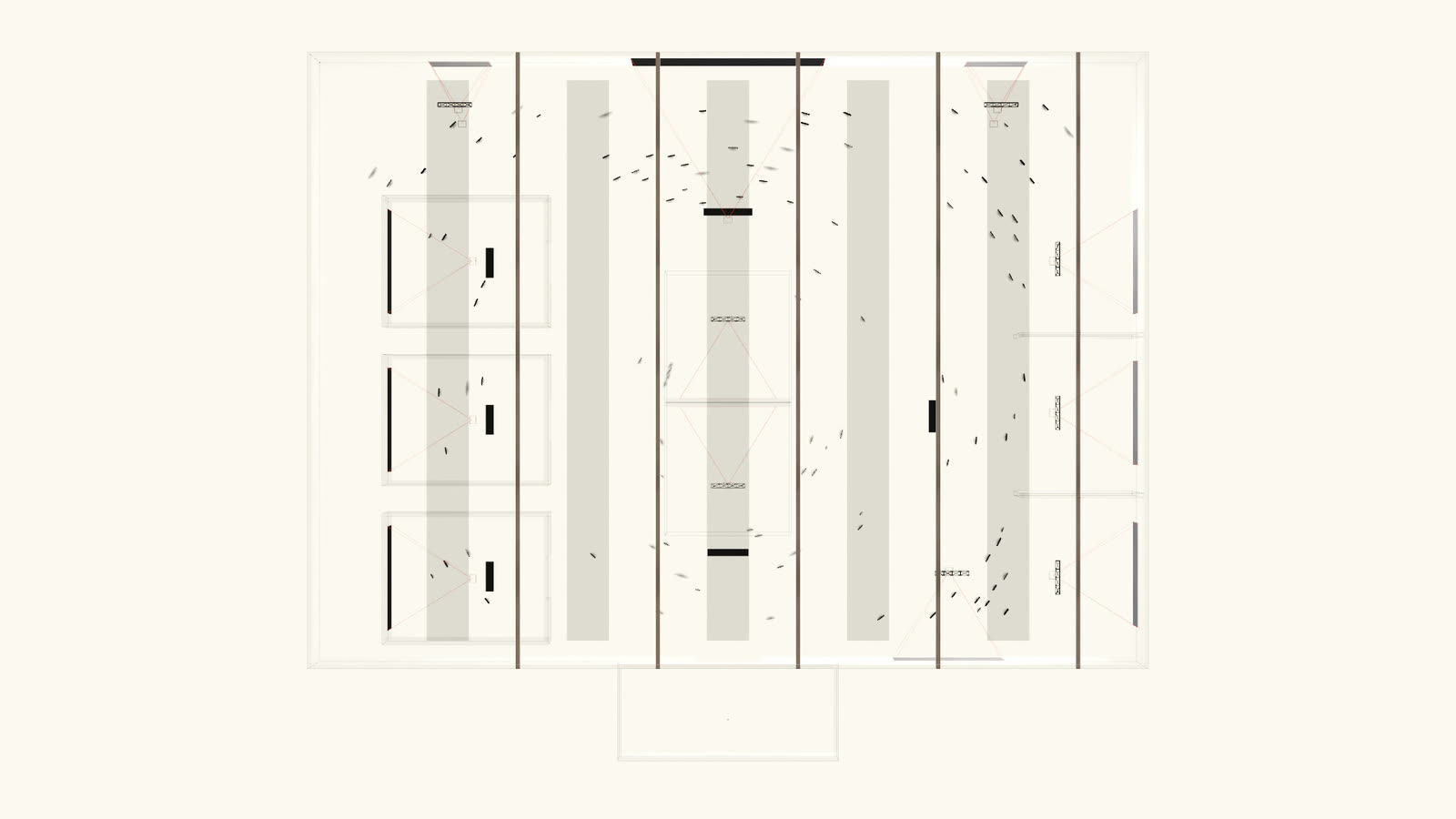

L'axonométrie, le plan et la coupe montrent l'espace et les cônes de projection.

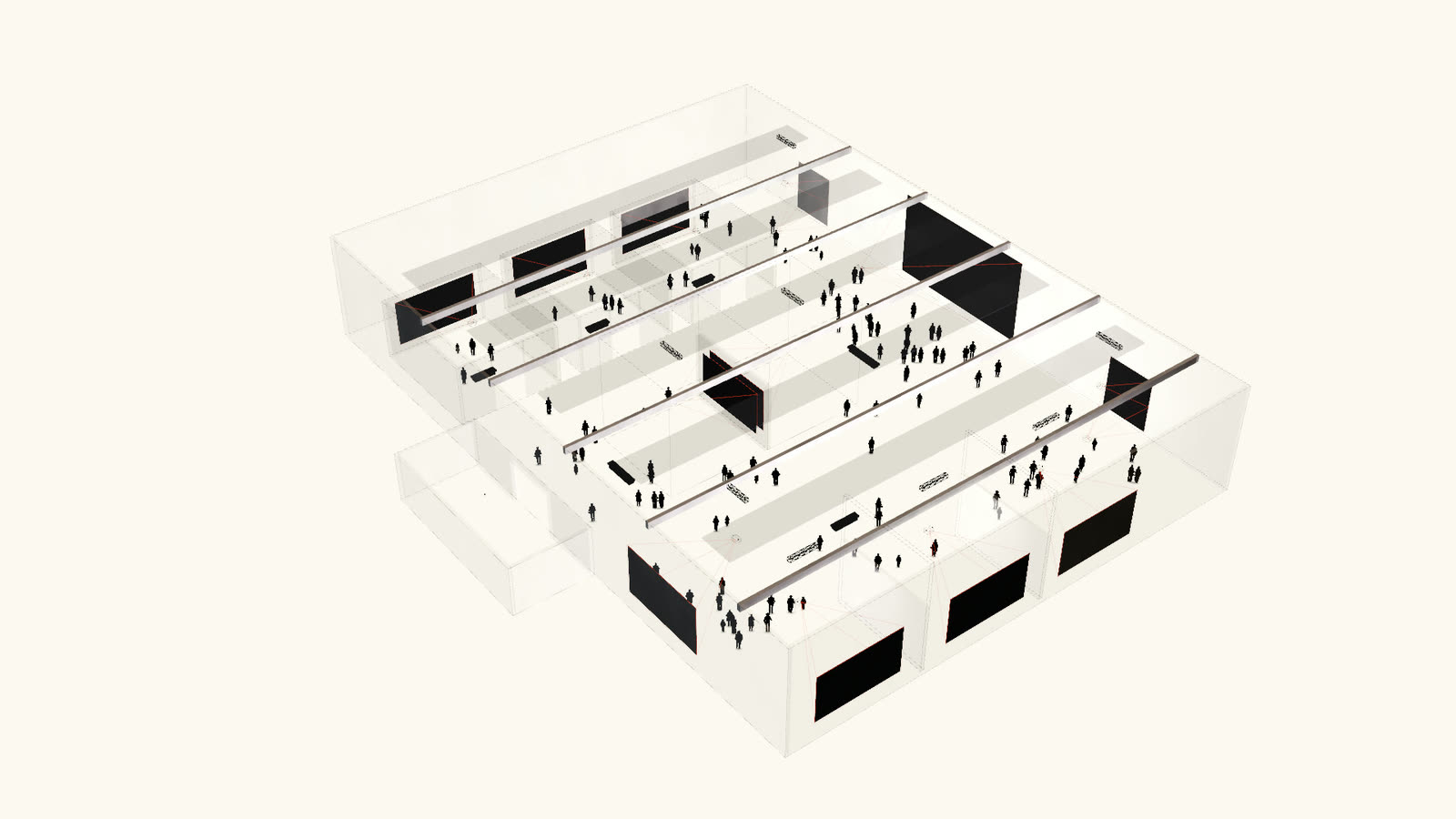

Sculpt – Musée — Axonométrie — **Axonométrie** · non à l'échelle

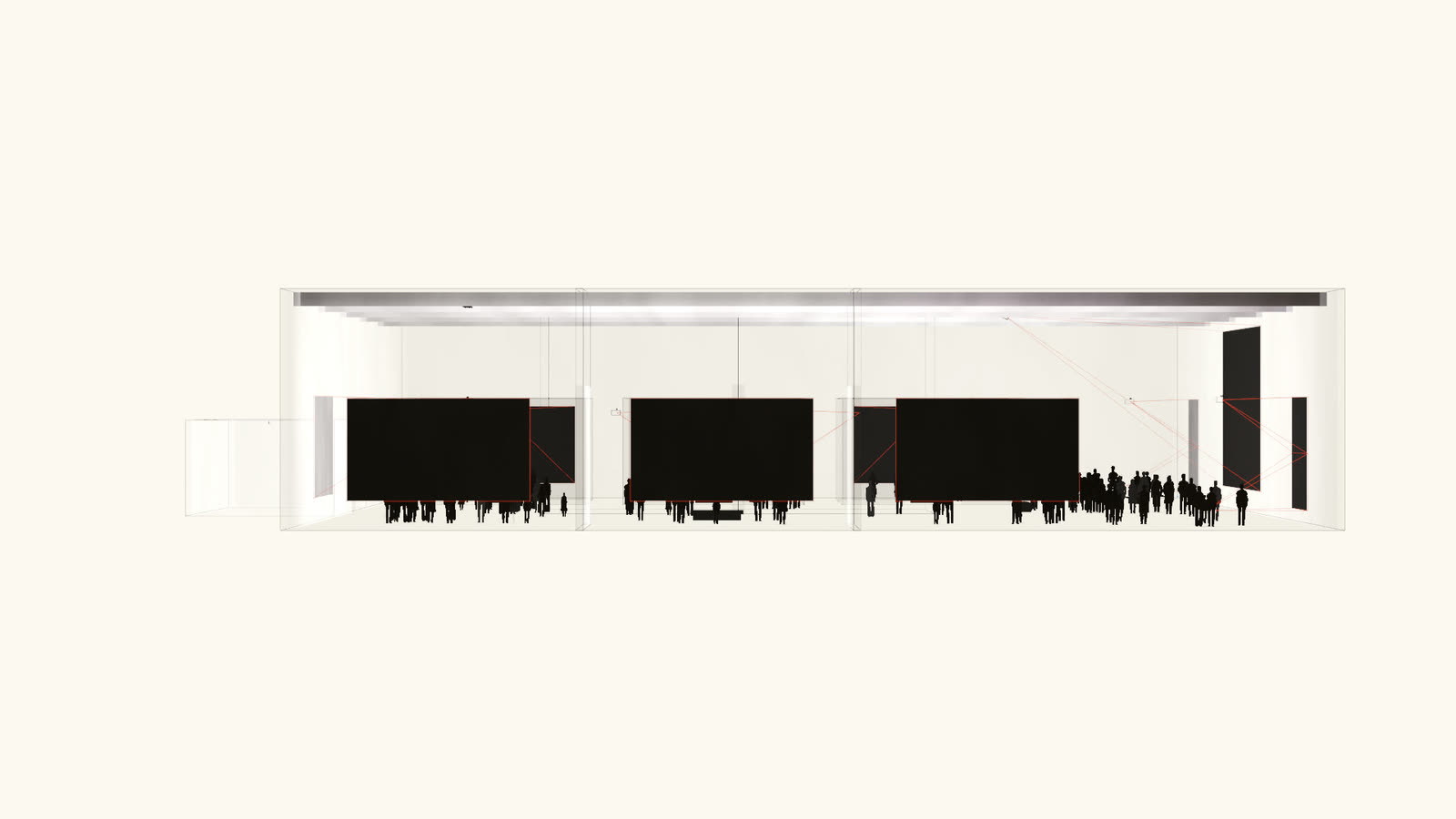

Sculpt – Musée — Coupe — **Coupe** · non à l'échelle

Glossaire

Temps réel: L'image est recalculée à chaque instant, environ 60 fois par seconde, au lieu d'être lue comme une vidéo terminée.
Scanner LiDAR 3D: Balaye l'espace avec de la lumière laser et capte les personnes et les mouvements en trois dimensions – la base de l'interaction.
Ordinateur haut de gamme: Un ordinateur doté d'une carte graphique 3D puissante – à partir d'une NVIDIA RTX 4070 –, qui calcule l'image en direct et pilote tous les projecteurs à la fois.
Mapping: Adapte la projection à la géométrie réelle de l'espace, pour que l'image et l'architecture coïncident exactement.
Rapport de projection: Distance divisée par la largeur de l'image. À 0,8 : 1, le projecteur se trouve à 4,8 m pour une image de 6 m de large.
Décalage d'objectif: Décale l'image dans l'objectif sans incliner le projecteur – elle reste ainsi rectangulaire.
Flux lumineux: La quantité de lumière émise par le projecteur, en lumens.
Luminance: La luminosité de la surface d'image telle que l'œil la perçoit, en candelas par mètre carré. Dans une pièce sombre, environ 60 suffisent.
Bord inférieur: La hauteur du bord inférieur de l'image au-dessus du sol.
Sortie synchronisée: Plusieurs projecteurs montrent des parties de la même image ; un ordinateur les diffuse simultanément – calculées en direct ou en vidéo.
