Raw Cube – Lavadero de carbón

Una imagen doble de 44 metros de ancho en el esqueleto de acero de un lavadero de carbón

VisualizaciónIndustriaEstudio espacial libre

Visualización de un espacio ficticio – no es un proyecto realizado.

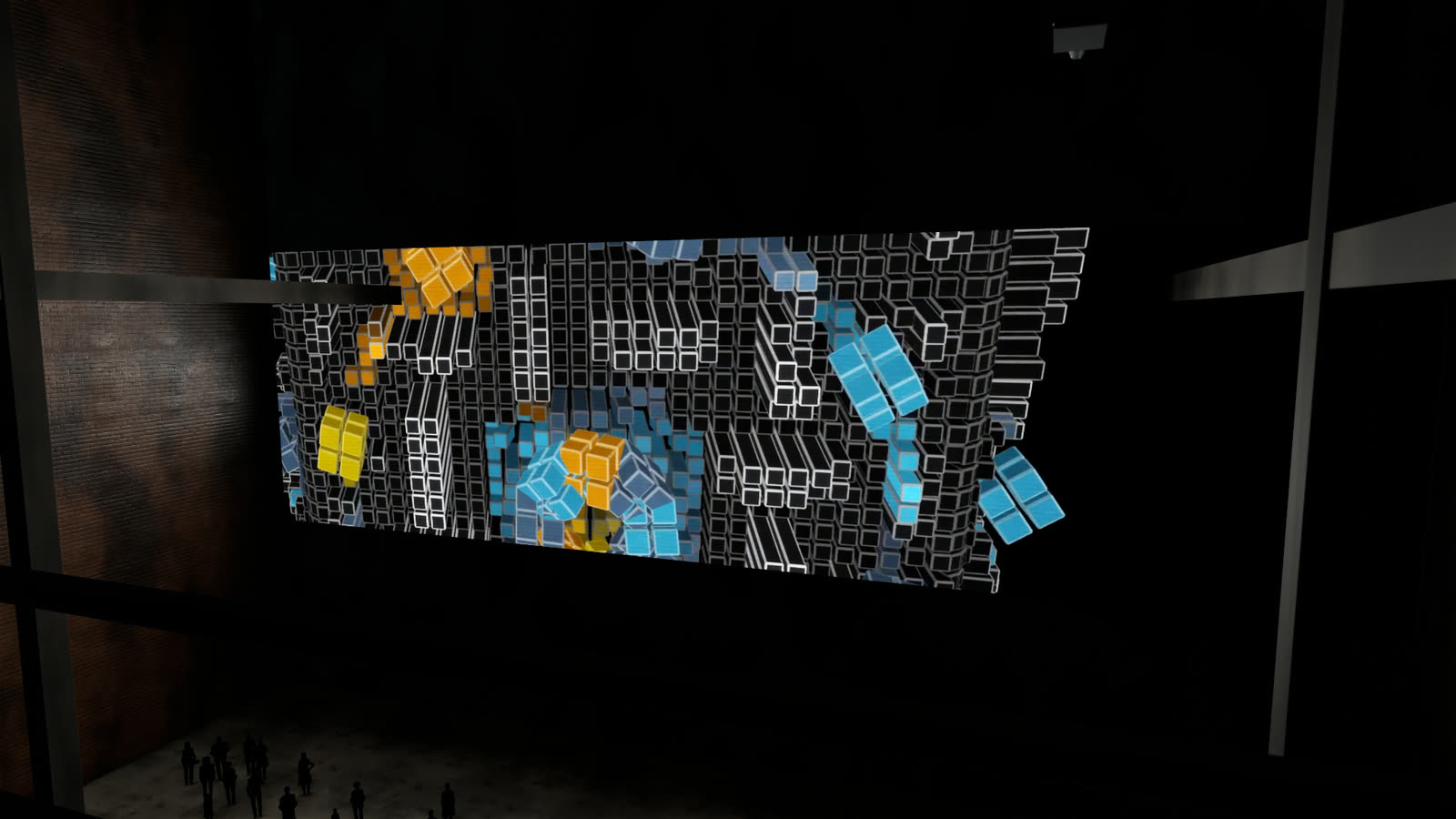

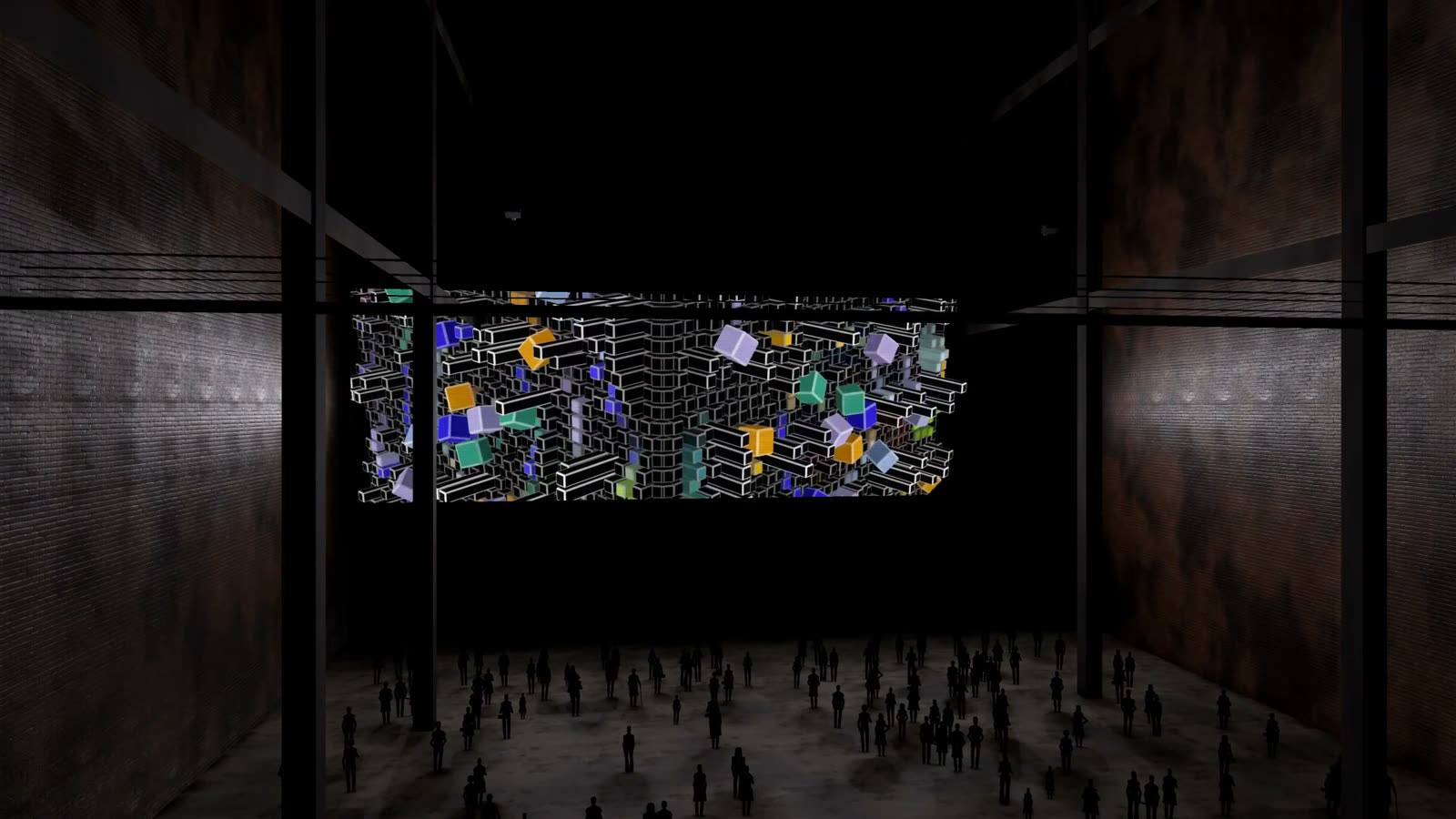

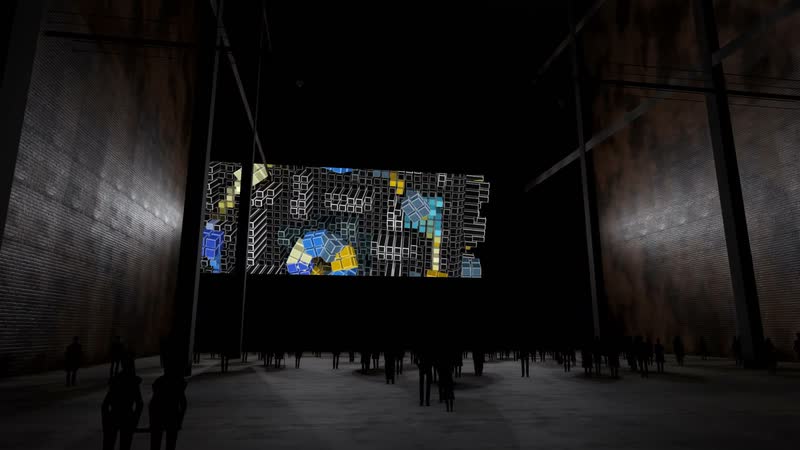

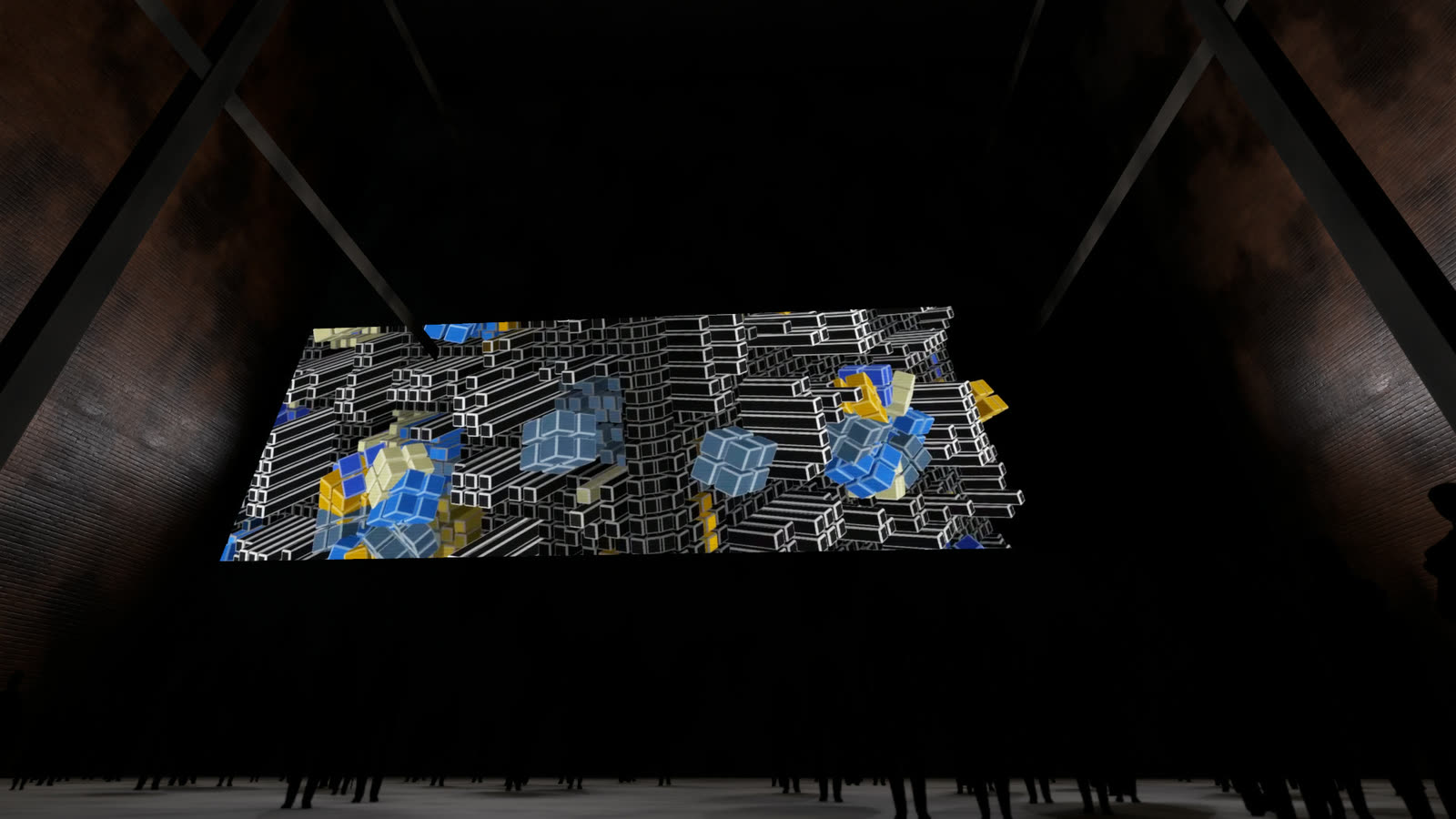

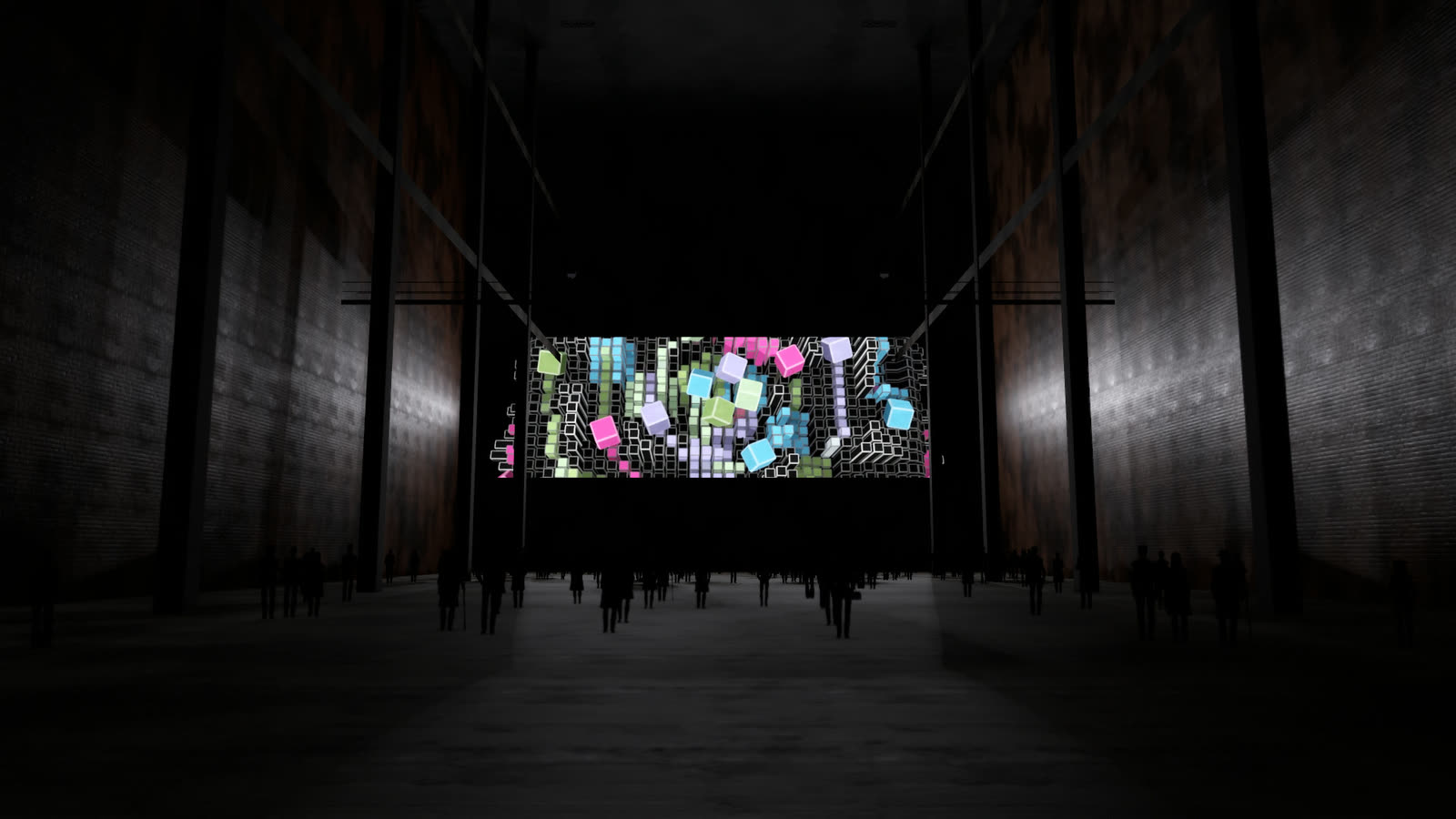

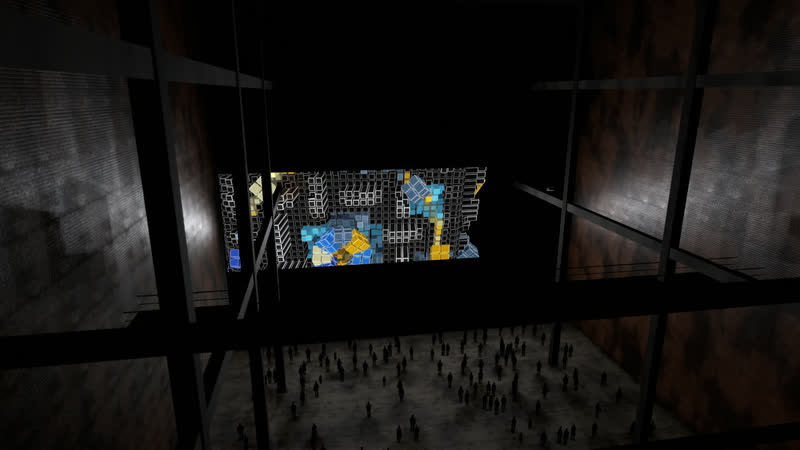

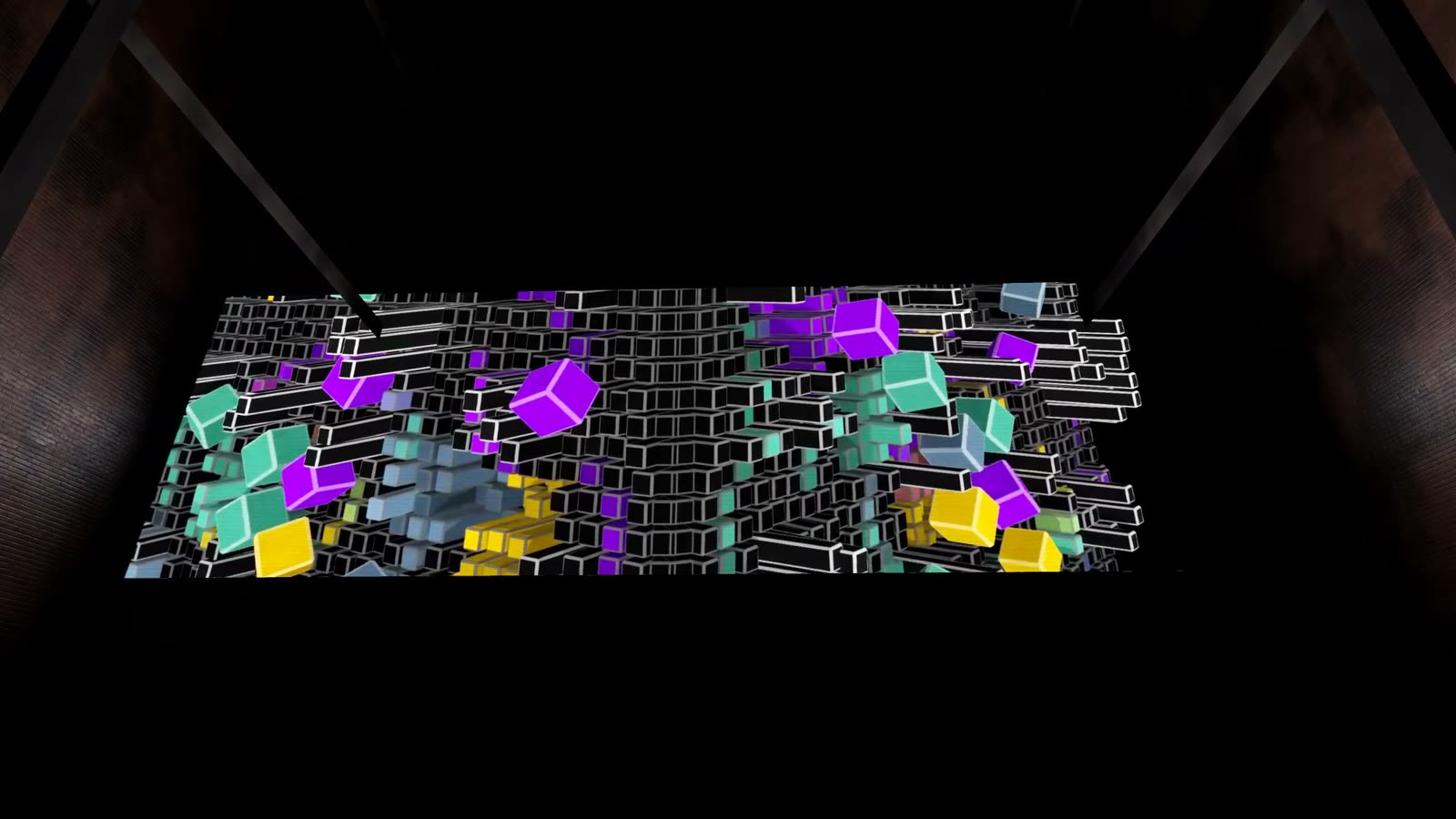

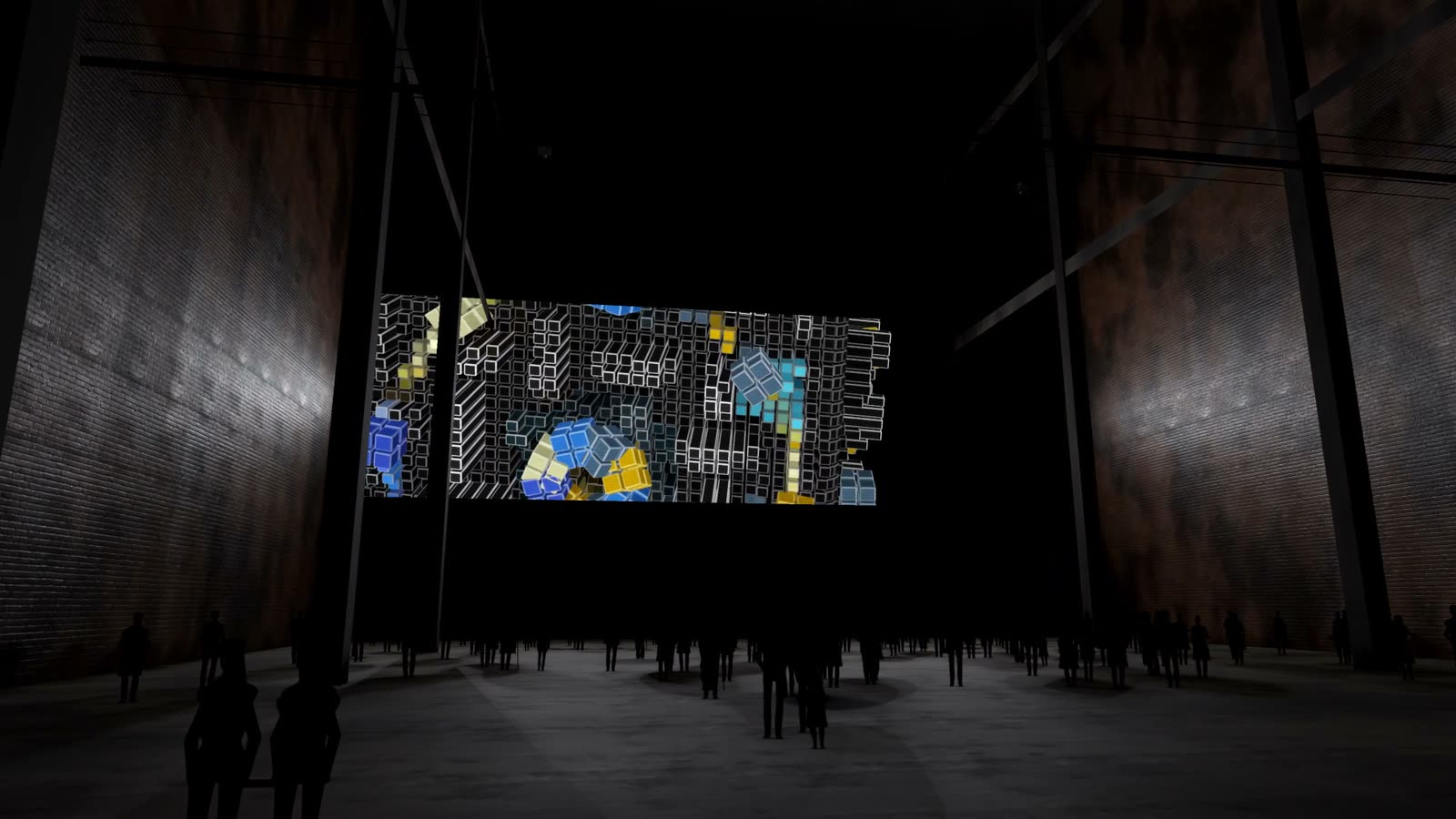

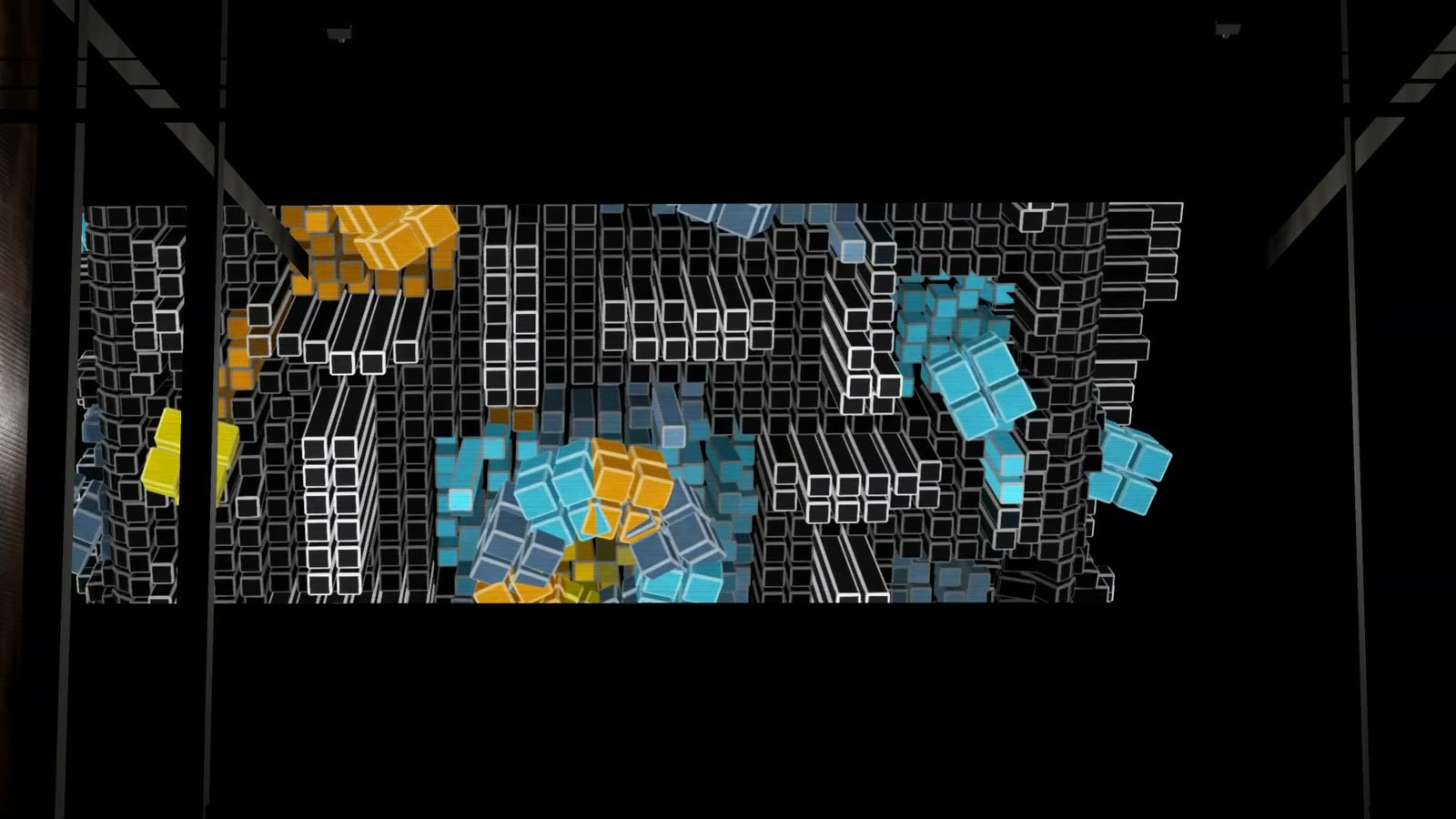

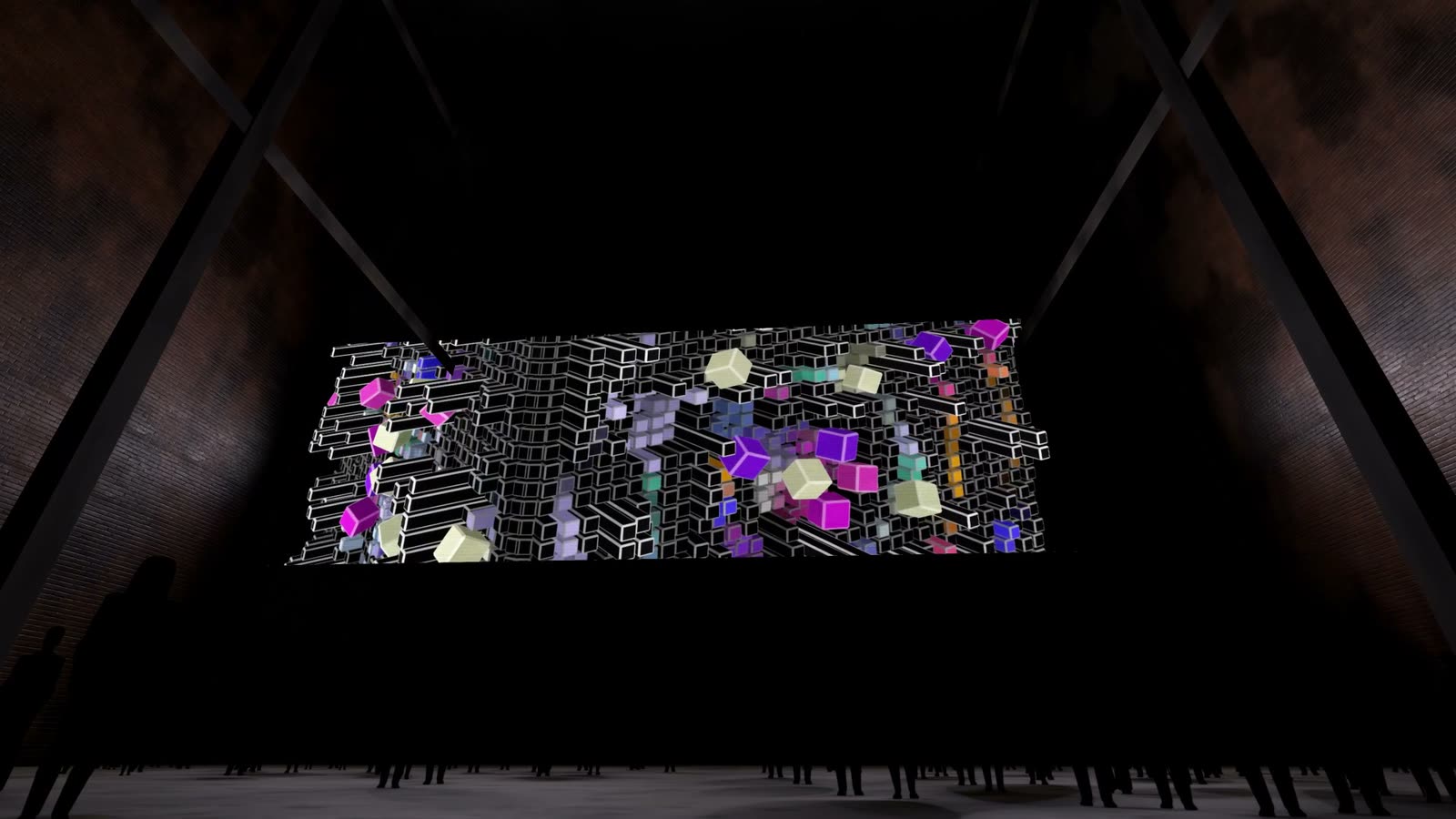

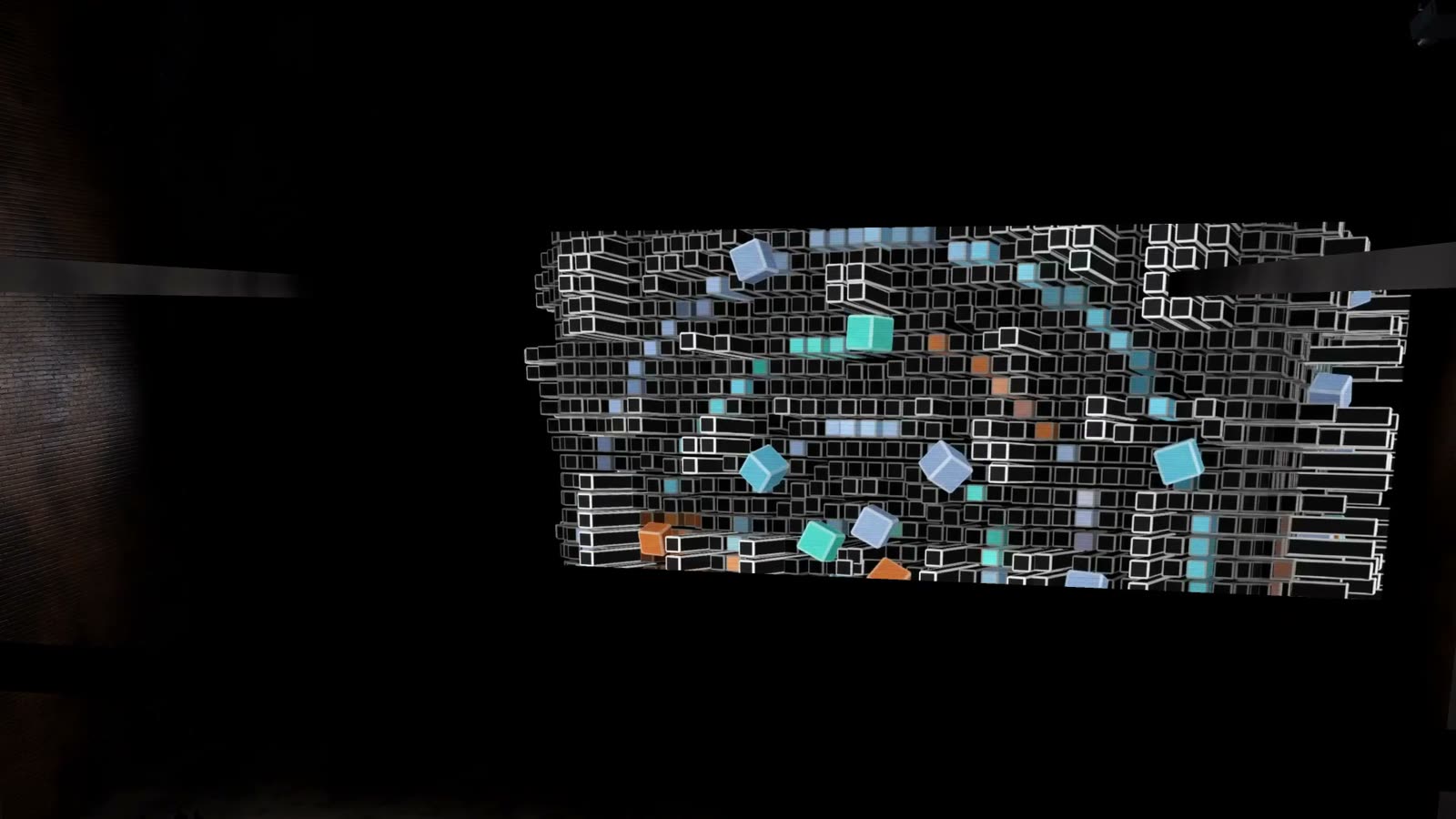

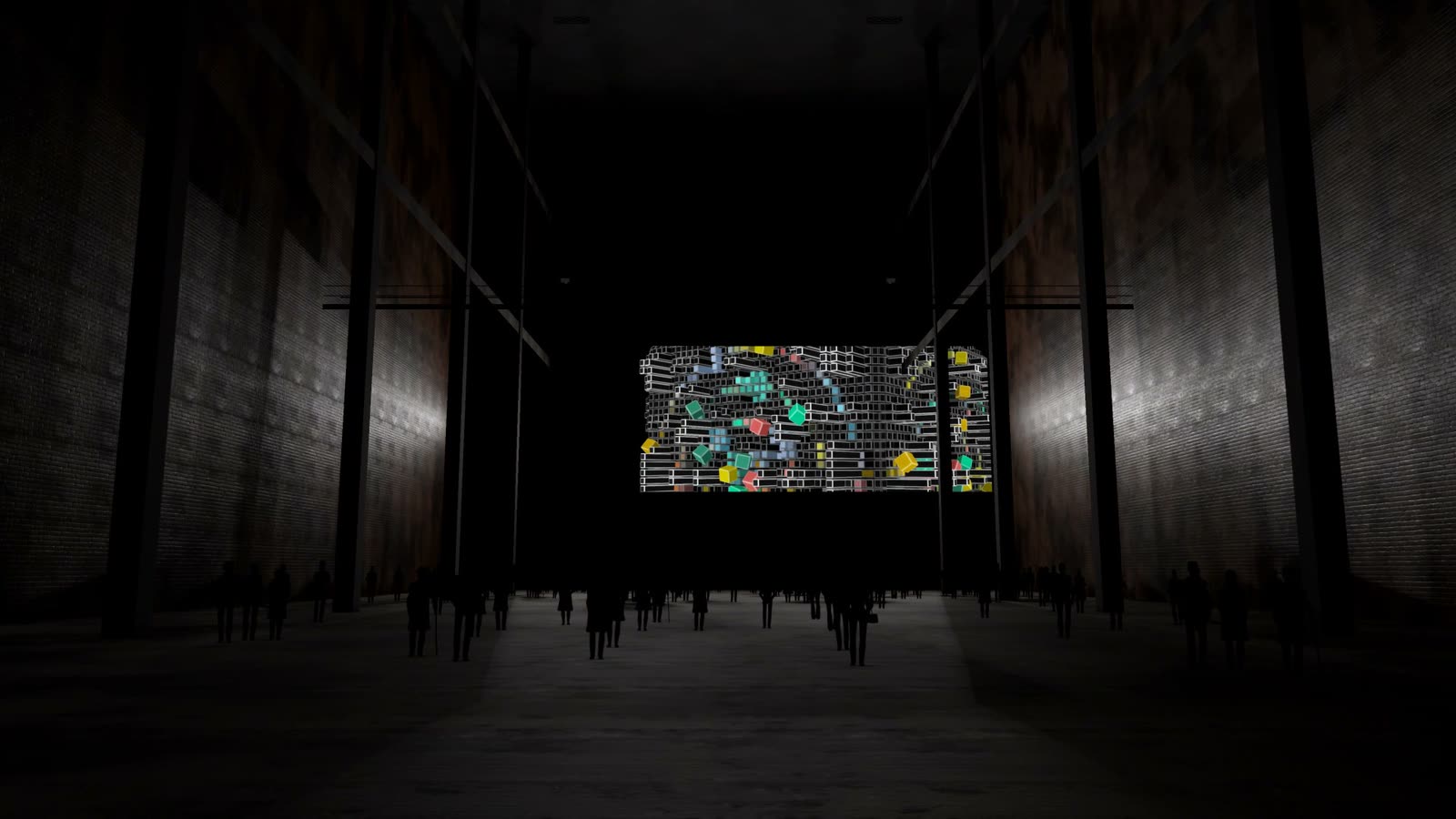

Un lavadero de carbón de 90 metros de largo y 40 metros de altura. En la pared norte, «Raster», de la serie Raw Cube, se despliega como una banda sobre dos proyectores de gran formato – 44 × 12 metros, vista desde el suelo de la nave y desde pasarelas a 16 y 28 metros de altura.

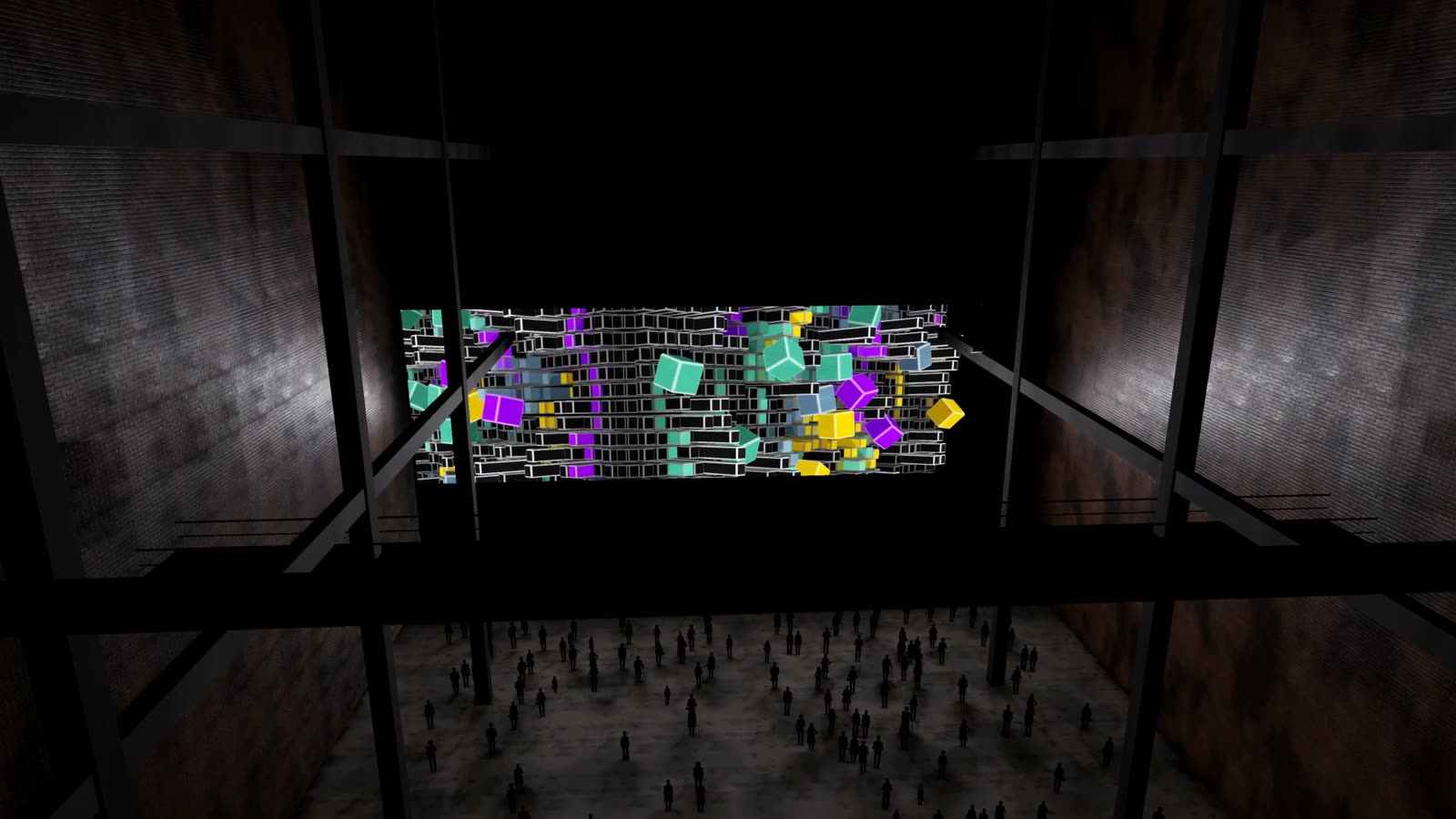

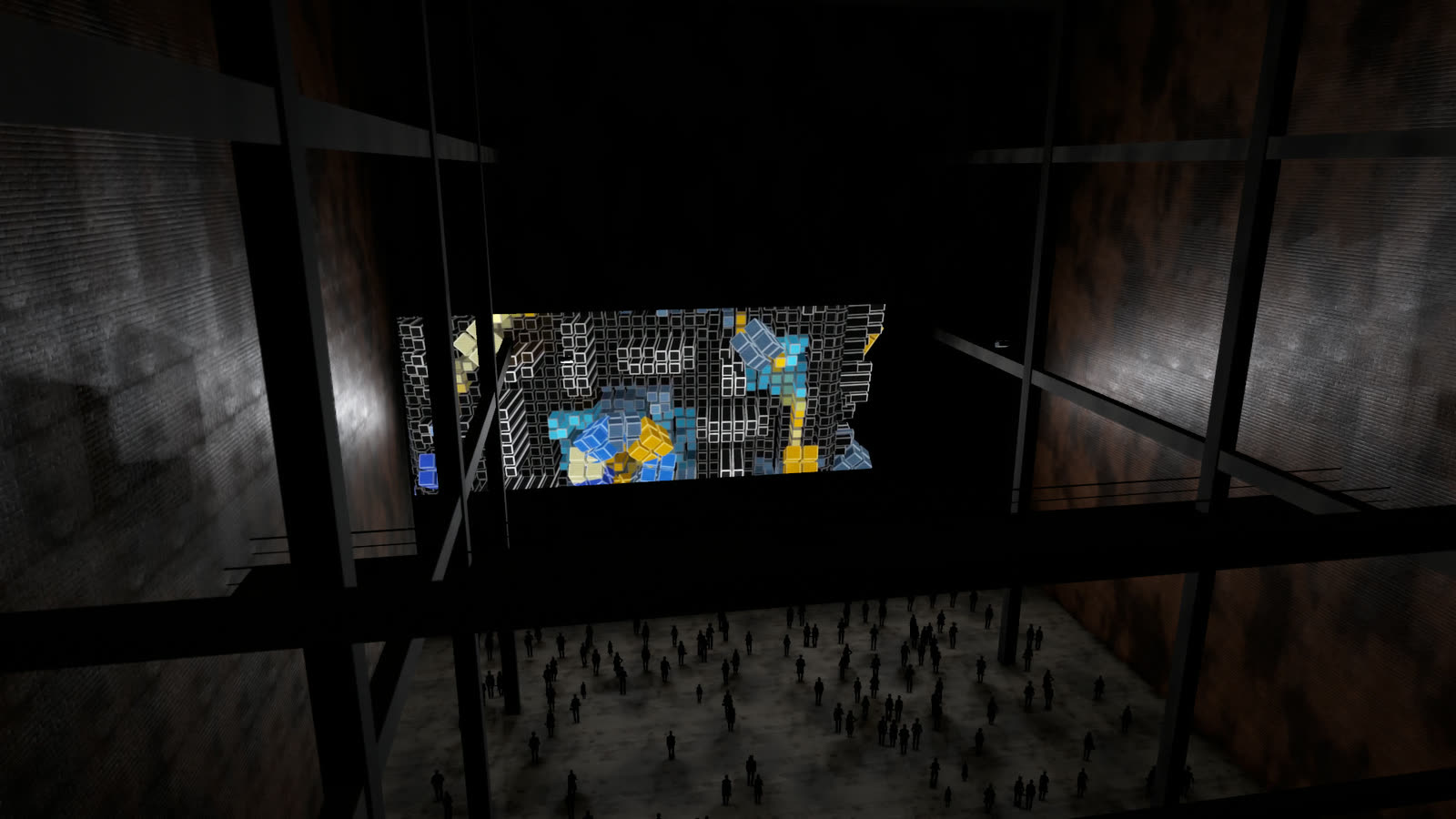

Un esqueleto de acero de 30 metros de luz sostiene la nave; bajo la cubierta cuelgan las tolvas. Dos pasarelas atraviesan el espacio y permiten vivir la obra en tres niveles. La obra se reparte como una banda ancha del centro del vídeo sobre dos proyecciones, con el borde inferior a ocho metros.

Unos 190 visitantes se distribuyen por el suelo y las pasarelas. El cubo oscuro con sus aristas de luz encuentra su eco en el acero de la nave – una obra que parece venir de la industria.

Técnica

Lo que se necesita para construir este espacio: medidas, equipos, luminosidad.

Dos posiciones de imagen, cada una con dos proyectores Barco QDX-4K45 apilados y superpuestos con precisión (objetivo R9862001 TLD+ 90° ST (0.65-0.85), 0,67-0,88 en el QDX-4K, 45 000 lúmenes cada uno), colgados de truss transversales. Cada imagen parcial mide 22,00 × 12,38 m, con el borde inferior a 8,00 m; la distancia de proyección es de 18,40 m (relación de proyección 0,84:1, desplazamiento de lente vertical -55 %). Luminancia calculada en la pared con stacking: aprox. 105 cd/m². Las alternativas, el rango de precios y todas las medidas de cada equipo figuran en la lista de material; la planta, la sección y la axonometría muestran los conos de proyección.

Espacio

El espacio del escenario y cómo se sitúan en él las imágenes.

Espacio: lavadero de carbón con esqueleto de acero, pasarelas a 16 y 28 m y tolvas
Configuración: dos formatos horizontales uno junto a otro a partir de un vídeo (banda del centro de la imagen)
Visitantes (aprox.): 190

Espacio	Ancho	Profundidad	Altura
Lavadero de carbón	45 m	90 m	40 m

Proyección

Cómo se generan las imágenes: equipos, tamaño de imagen, distancia y montaje.

4 × Proyector

22 m × 12,38 m por imagen

Stacking: 2 proyectores por imagen, superpuestos con precisión
Borde inferior: 8 m
Distancia: 18,4 m
Relación de proyección: 0,84 : 1
Desplazamiento de lente: -55 % vertical
Montaje: en el truss

Todas las imágenes parciales forman una sola imagen: un ordenador las emite a la vez y con precisión de fotograma.

Tiempo real e interacción

La película muestra una grabación. En la instalación, la obra se calcula en directo y puede reaccionar al espacio y a los visitantes.

Cálculo: en directo, en tiempo real, en un ordenador de alta gama con una potente tarjeta gráfica 3D, a partir de una NVIDIA RTX 4070; con muchas superficies de imagen, también con varias tarjetas gráficas
Salida: todos los proyectores de una sala desde un solo ordenador, como zonas coordinadas en lugar de vídeos separados
Interacción: escáneres LiDAR 3D captan personas y movimientos en el espacio; la obra puede reaccionar a ellos
Ajuste: mapping sobre la arquitectura real: aristas, pilares, techos y suelos

Luminosidad

Si la imagen será lo bastante luminosa: luminancia alcanzada frente al valor objetivo. La línea de la barra marca el valor objetivo.

4 × Barco QDX-4K45suficientemente luminoso

Luminancia: 105 cd/m²
Valor objetivo: 60 cd/m²
flujo luminoso necesario: 66.713 lm
Flujo luminoso: 2 × 45.000 lm

Equipos

Los equipos de referencia con los que se ha calculado. Equipos de la misma categoría son igualmente adecuados.

Barco QDX-4K45

Objetivo: R9862001 TLD+ 90 Grad ST (0.65-0.85), am QDX-4K 0,67-0,88
Flujo luminoso: 2 × 45.000 lm
Peso: 77,5 kg

Alternativas (3)

Modelo	Objetivo	Flujo luminoso	Luminancia
Barco UDX-4K40 FLEX	R9862001 TLD+ 90 Grad ST (0.65-0.85), am UDX-4K 0,72-0,94	2 × 40.000 lm	94 cd/m²
Panasonic PT-RQ35K2	ET-D3LEW300 (Weitwinkel-Zoom)	3 × 30.500 lm	107 cd/m²
Panasonic PT-RQ35K2	ET-D3LEW200 / ET-D3LEW201 (Kurzdistanz-Zoom)	3 × 30.500 lm	107 cd/m²

Rango de precios y lista de material bajo petición.

Planos

La axonometría, la planta y la sección muestran el espacio y los conos de proyección.

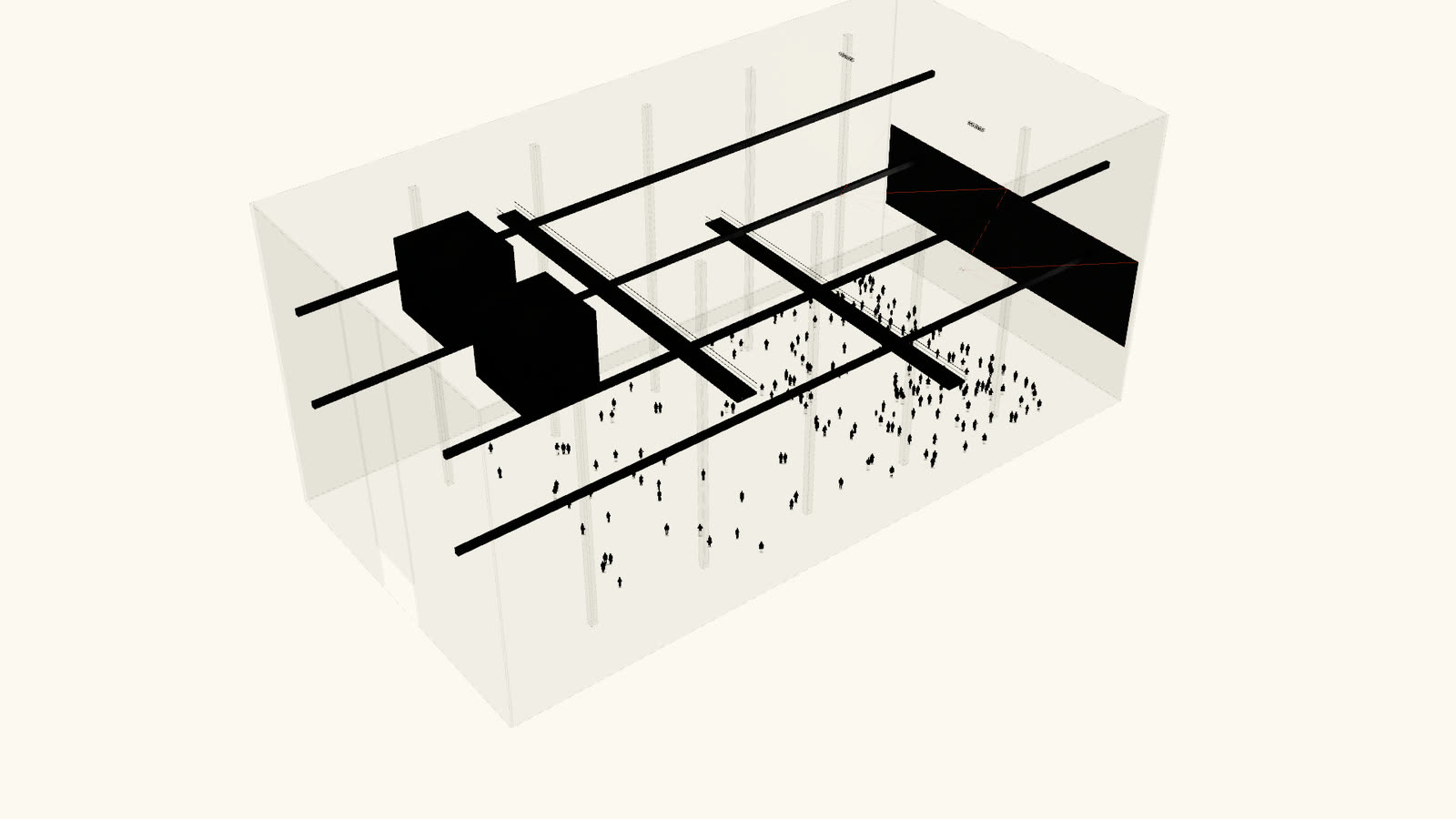

Raw Cube – Lavadero de carbón — Axonometría — **Axonometría** · sin escala

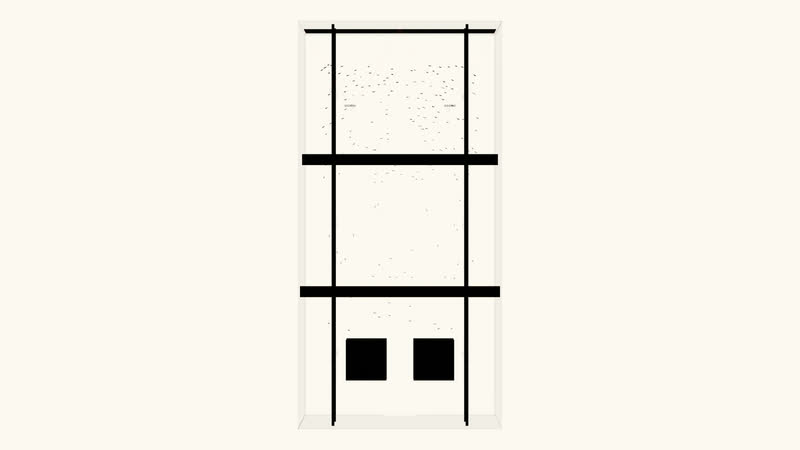

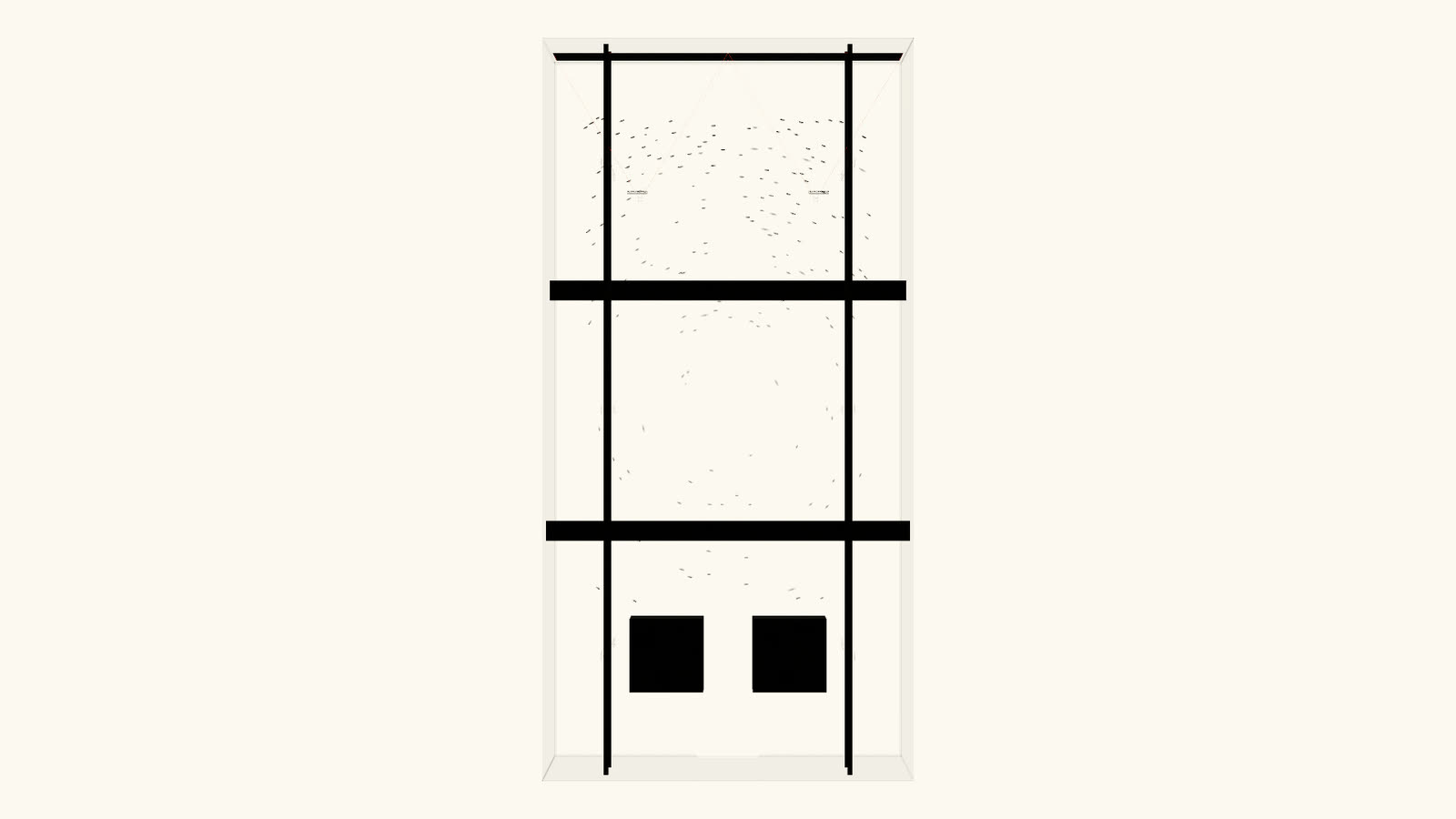

Raw Cube – Lavadero de carbón — Planta — **Planta**

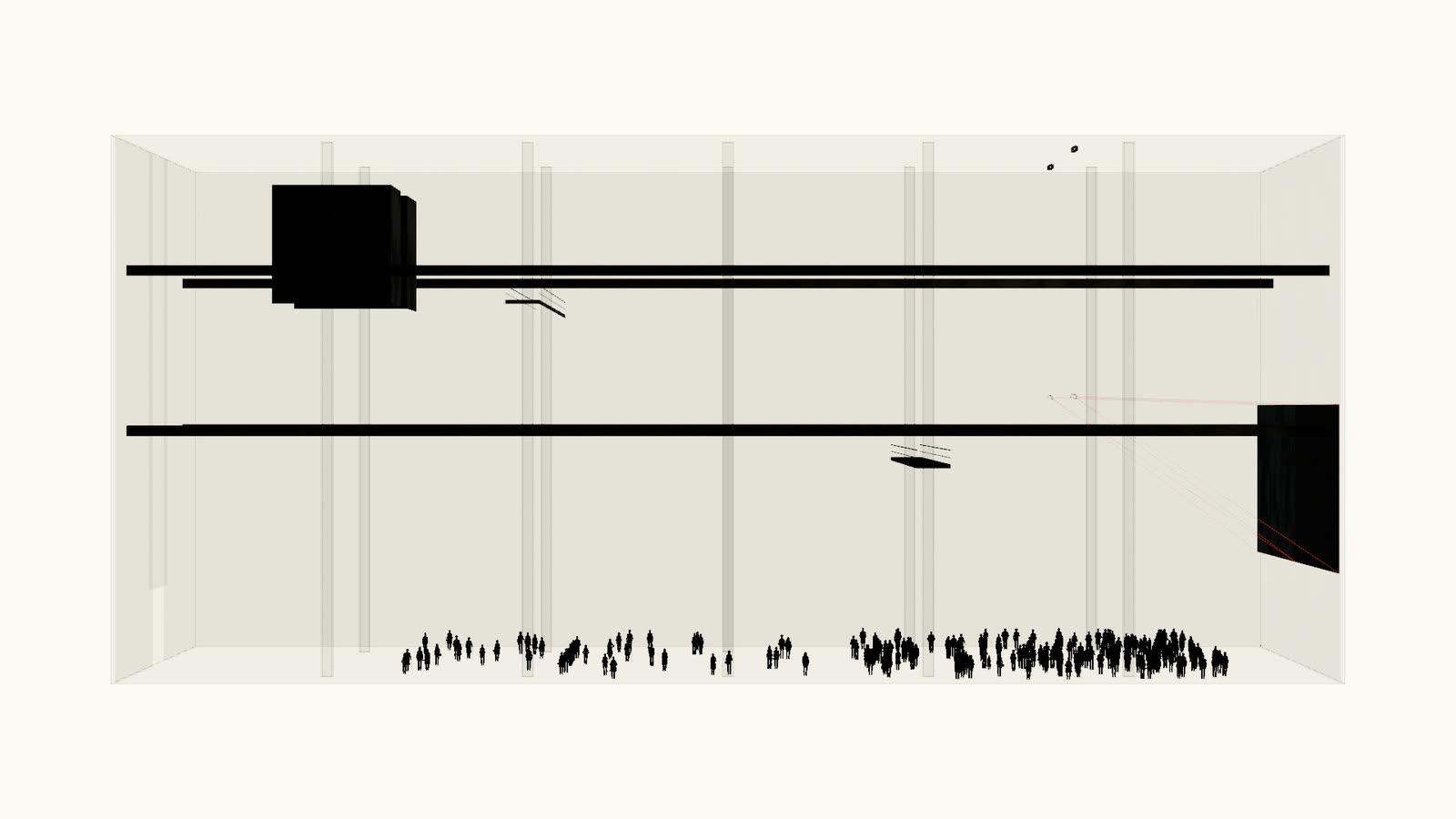

Raw Cube – Lavadero de carbón — Sección — **Sección** · sin escala

Glosario

Tiempo real: La imagen se recalcula en cada momento, unas 60 veces por segundo, en lugar de reproducirse como un vídeo terminado.
Escáner LiDAR 3D: Explora el espacio con luz láser y capta personas y movimientos en tres dimensiones: la base de la interacción.
Ordenador de alta gama: Un ordenador con una potente tarjeta gráfica 3D –a partir de una NVIDIA RTX 4070– que calcula la imagen en directo y controla todos los proyectores a la vez.
Mapping: Ajusta la proyección a la geometría real del espacio para que imagen y arquitectura coincidan con exactitud.
Relación de proyección: Distancia dividida por el ancho de la imagen. Con 0,8 : 1, para una imagen de 6 m de ancho el proyector se sitúa a 4,8 m.
Desplazamiento de lente: Desplaza la imagen en el objetivo sin inclinar el proyector – así se mantiene rectangular.
Flujo luminoso: Cuánta luz emite el proyector, en lúmenes.
Luminancia: Cuán luminosa percibe el ojo la superficie de la imagen, en candelas por metro cuadrado. En un espacio oscuro bastan unas 60.
Borde inferior: La altura del borde inferior de la imagen sobre el suelo.
Stacking: Varios proyectores proyectan la misma imagen exactamente superpuesta. Su luz se suma: así incluso superficies muy grandes alcanzan el brillo necesario.
Salida sincronizada: Varios proyectores muestran partes de la misma imagen; un ordenador las emite a la vez, calculadas en directo o como vídeo.
