Sculpt Color – Caverna de sal

Una obra de 36 × 20 metros en las entrañas de la montaña

VisualizaciónIndustriaEstudio espacial libre

Visualización de un espacio ficticio – no es un proyecto realizado.

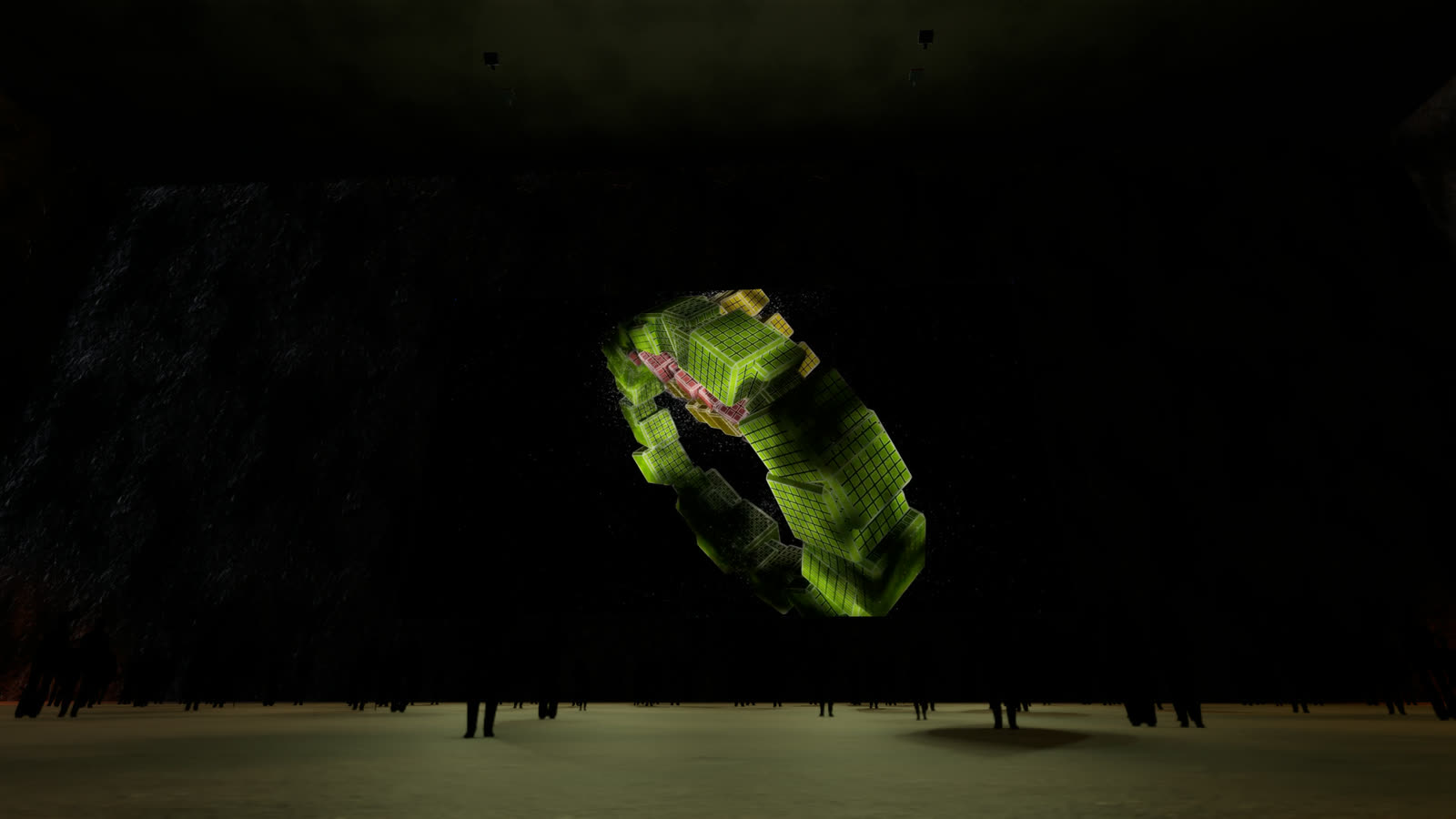

Una caverna de roca de 90 × 45 metros y 35 metros de altura, en las entrañas de la montaña. En la pared del fondo flota «Würfelringe», de la serie Sculpt Color – 36 × 20 metros sobre cuatro proyectores de gran formato, un objeto de color ante la roca oscura.

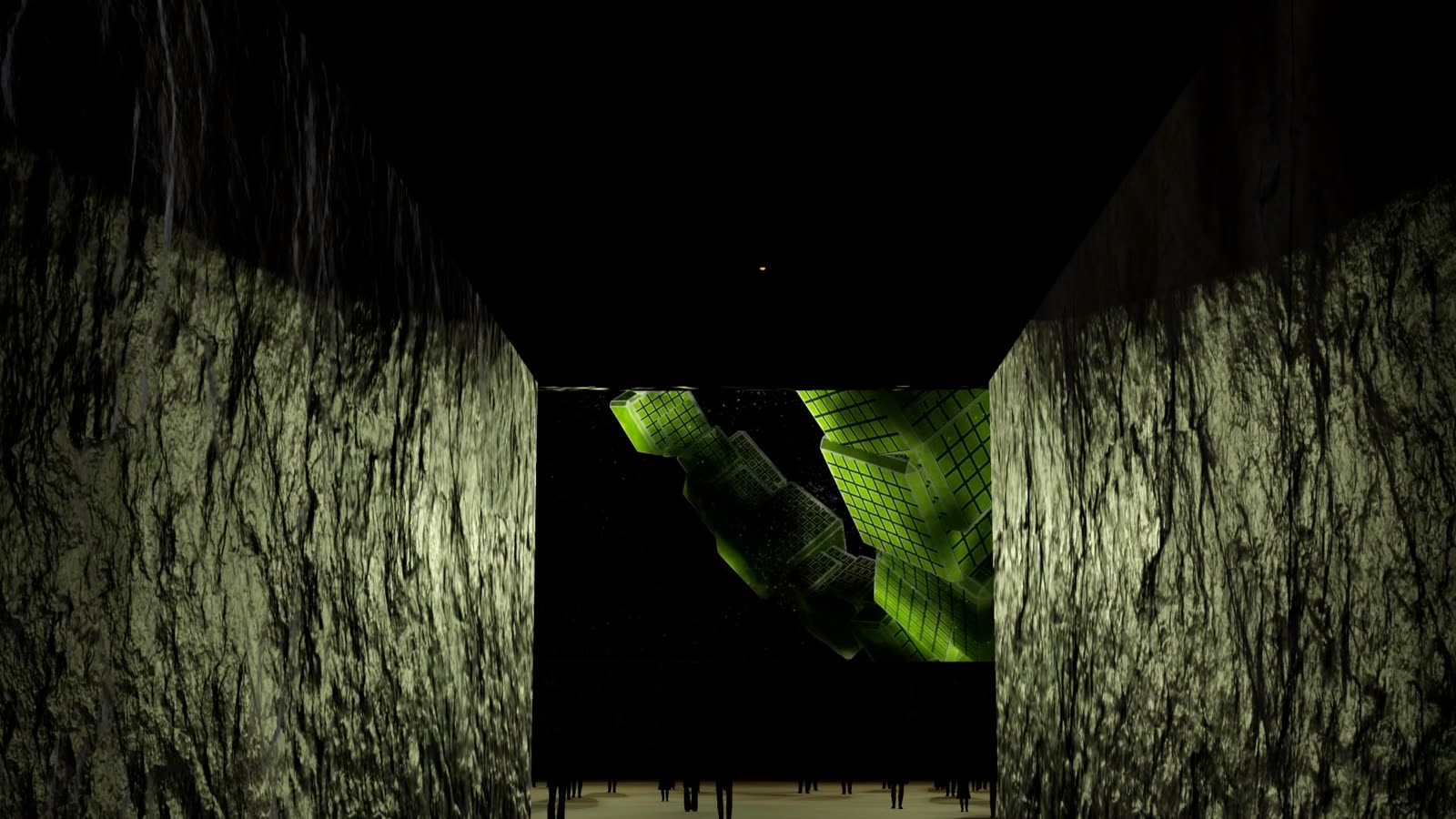

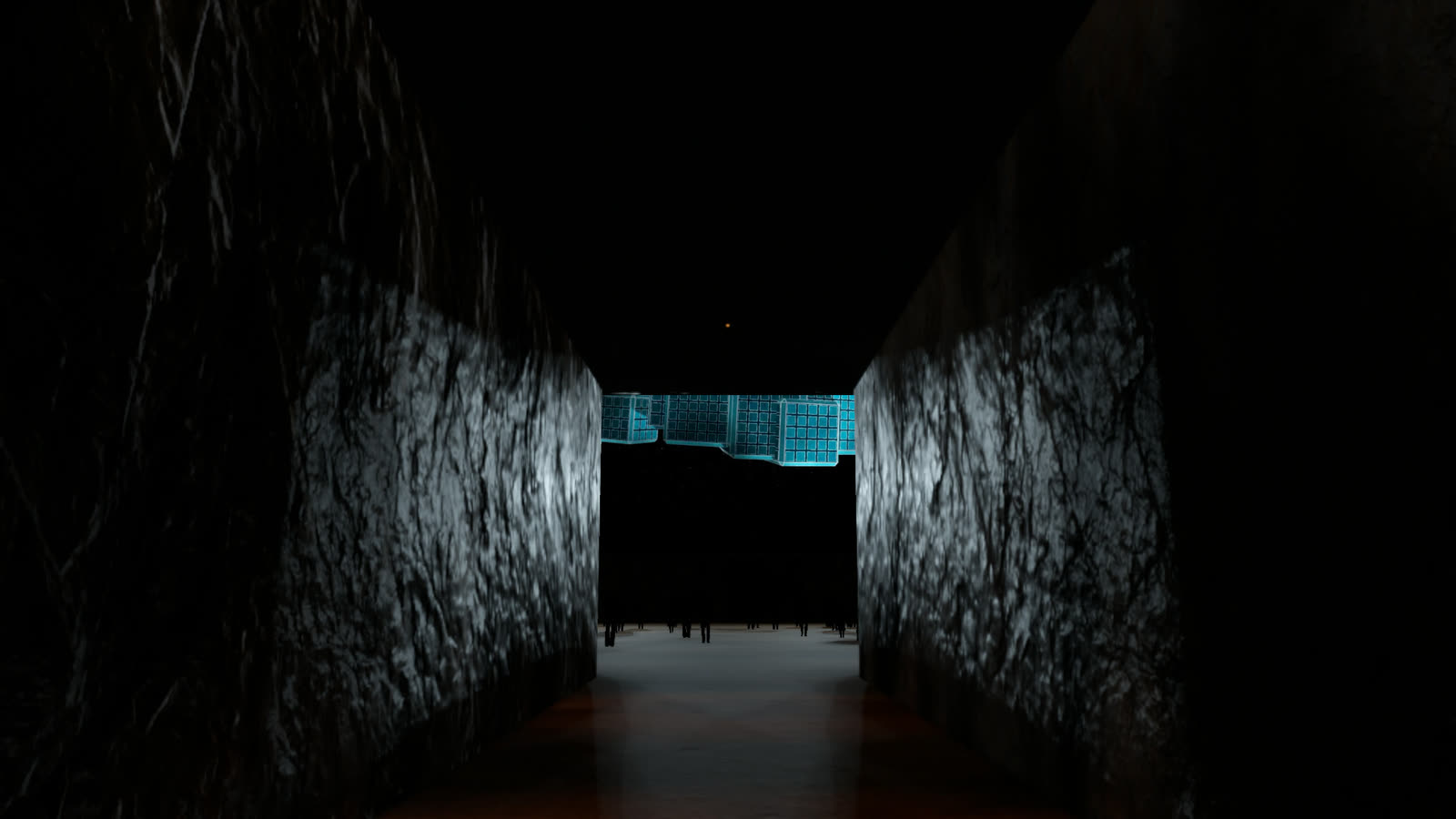

Se llega a la caverna por una larga galería de acceso, flanqueada por tenues lámparas de mina. Dos macizos pilares de roca sostienen el techo y enmarcan la mirada. La obra se reproduce como un único vídeo sobre una retícula de 2 × 2 proyecciones, con el borde inferior a cuatro metros; como la obra se asienta sobre un fondo negro, el borde de la imagen se funde con la roca.

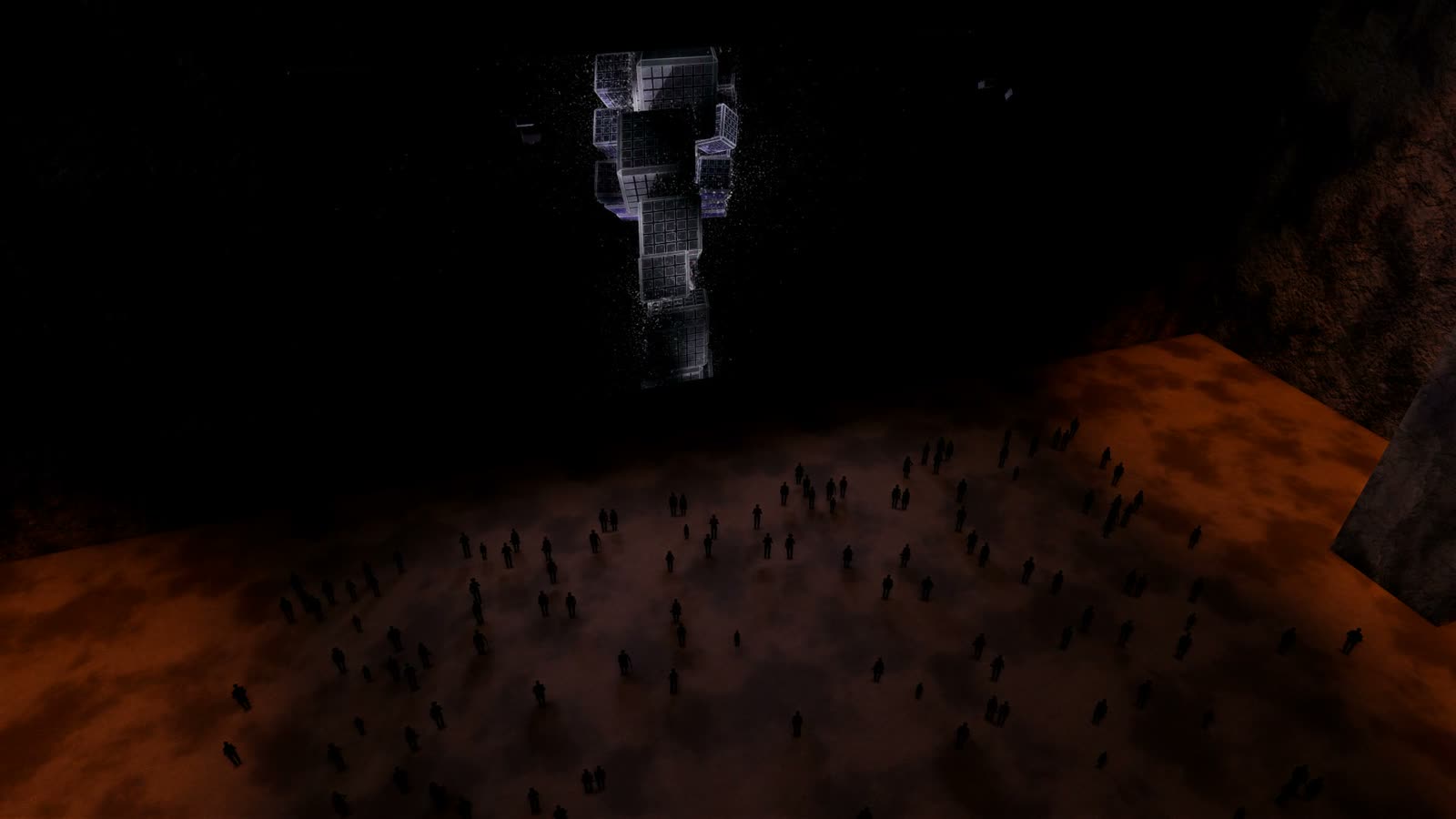

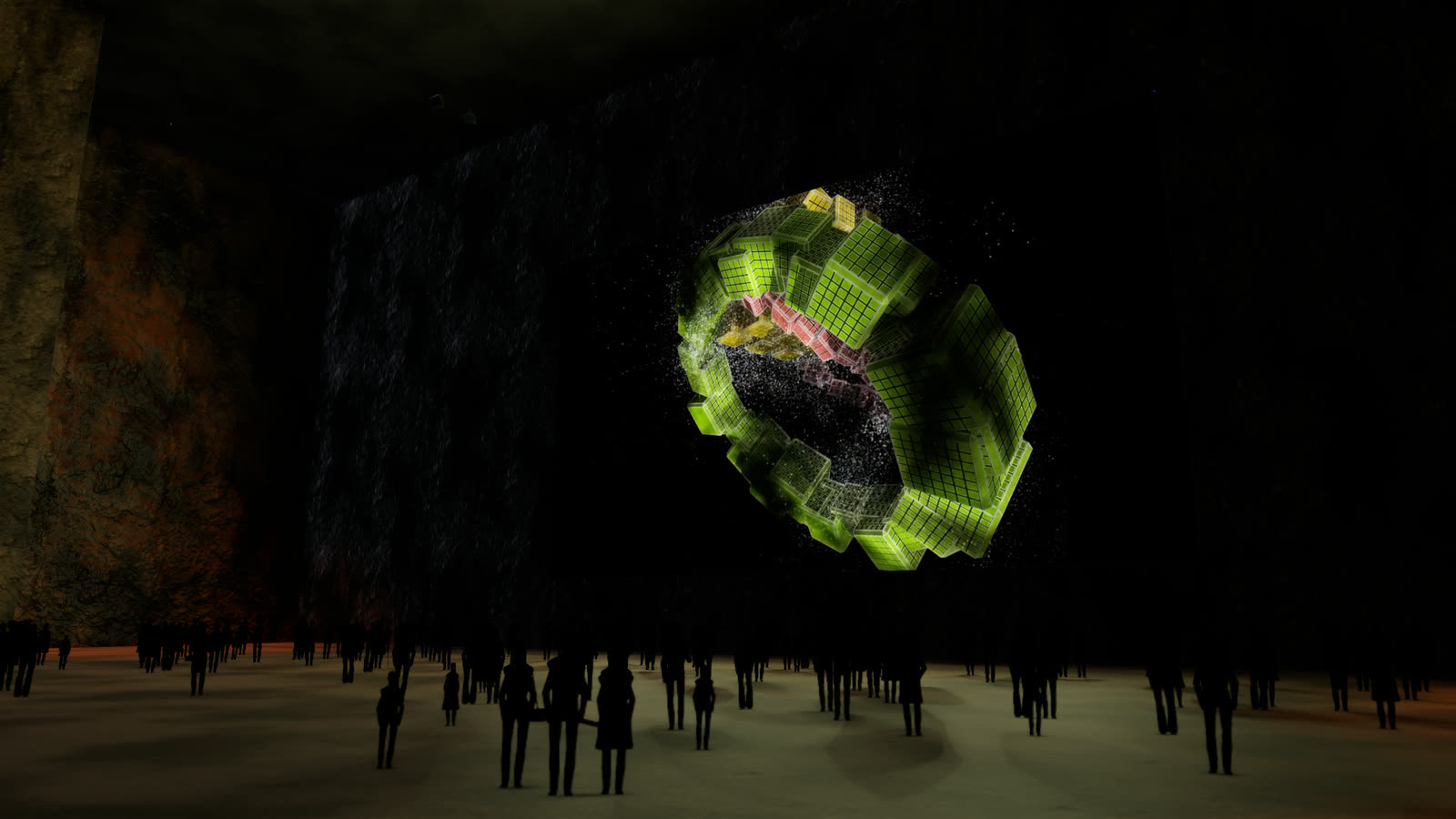

Unos 140 visitantes se encuentran sobre el suelo de grava delante de la pared. La luz de color cae sobre la superficie áspera de la roca y sobre las personas – un espacio más antiguo que cualquier arquitectura sostiene una imagen hecha de luz pura.

Técnica

Lo que se necesita para construir este espacio: medidas, equipos, luminosidad.

Dos proyectores Barco QDX-4K45 con objetivo R9862001 TLD+ 90° ST (0.65-0.85), 0,67-0,88 en el QDX-4K, de 45 000 lúmenes cada uno, cuelgan de truss transversales. Cada imagen parcial mide 18,00 × 10,13 m, con el borde inferior a 14,13 m; la distancia de proyección es de 15,00 m (relación de proyección 0,83:1, desplazamiento de lente vertical -56 %). Luminancia calculada en la pared: aprox. 79 cd/m². Dos proyectores Barco QDX-4K45 con objetivo R9801414 TLD+ (0.8-1.16), 0,86-1,25 en el QDX-4K, de 45 000 lúmenes cada uno, cuelgan de truss transversales. Cada imagen parcial mide 18,00 × 10,13 m, con el borde inferior a 4,00 m; la distancia de proyección es de 16,80 m (relación de proyección 0,93:1, desplazamiento de lente vertical -156 %). Luminancia calculada en la pared: aprox. 79 cd/m². Las alternativas, el rango de precios y todas las medidas de cada equipo figuran en la lista de material; la planta, la sección y la axonometría muestran los conos de proyección.

Espacio

El espacio del escenario y cómo se sitúan en él las imágenes.

Espacio: caverna de roca en el interior de la montaña con galería de acceso, pilares de roca y lámparas de mina
Configuración: un vídeo sobre 2 × 2 proyectores de gran formato
Visitantes (aprox.): 140

Espacio	Ancho	Profundidad	Altura
Caverna	90 m	45 m	35 m
Galería de mina	6 m	25 m	6 m

Proyección

Cómo se generan las imágenes: equipos, tamaño de imagen, distancia y montaje.

2 × Proyector

18 m × 10,13 m por imagen

Borde inferior: 14,13 m
Distancia: 15 m
Relación de proyección: 0,83 : 1
Desplazamiento de lente: -56 % vertical
Montaje: en el truss

2 × Proyector

18 m × 10,13 m por imagen

Borde inferior: 4 m
Distancia: 16,8 m
Relación de proyección: 0,93 : 1
Desplazamiento de lente: -156 % vertical
Montaje: en el truss

Todas las imágenes parciales forman una sola imagen: un ordenador las emite a la vez y con precisión de fotograma.

Tiempo real e interacción

La película muestra una grabación. En la instalación, la obra se calcula en directo y puede reaccionar al espacio y a los visitantes.

Cálculo: en directo, en tiempo real, en un ordenador de alta gama con una potente tarjeta gráfica 3D, a partir de una NVIDIA RTX 4070; con muchas superficies de imagen, también con varias tarjetas gráficas
Salida: todos los proyectores de una sala desde un solo ordenador, como zonas coordinadas en lugar de vídeos separados
Interacción: escáneres LiDAR 3D captan personas y movimientos en el espacio; la obra puede reaccionar a ellos
Ajuste: mapping sobre la arquitectura real: aristas, pilares, techos y suelos

Luminosidad

Si la imagen será lo bastante luminosa: luminancia alcanzada frente al valor objetivo. La línea de la barra marca el valor objetivo.

2 × Barco QDX-4K45suficientemente luminoso

Luminancia: 79 cd/m²
Valor objetivo: 60 cd/m²
flujo luminoso necesario: 44.659 lm
Flujo luminoso: 45.000 lm

2 × Barco QDX-4K45suficientemente luminoso

Luminancia: 79 cd/m²
Valor objetivo: 60 cd/m²
flujo luminoso necesario: 44.659 lm
Flujo luminoso: 45.000 lm

Equipos

Los equipos de referencia con los que se ha calculado. Equipos de la misma categoría son igualmente adecuados.

Barco QDX-4K45

Objetivo: R9862001 TLD+ 90 Grad ST (0.65-0.85), am QDX-4K 0,67-0,88
Flujo luminoso: 45.000 lm
Peso: 77,5 kg

Alternativas (3)

Modelo	Objetivo	Flujo luminoso	Luminancia
Barco UDX-4K40 FLEX	R9862001 TLD+ 90 Grad ST (0.65-0.85), am UDX-4K 0,72-0,94	2 × 40.000 lm	140 cd/m²
Panasonic PT-RQ35K2	ET-D3LEW300 (Weitwinkel-Zoom)	2 × 30.500 lm	107 cd/m²
Panasonic PT-RQ35K2	ET-D3LEW200 / ET-D3LEW201 (Kurzdistanz-Zoom)	2 × 30.500 lm	107 cd/m²

Barco QDX-4K45

Objetivo: R9801414 TLD+ (0.8-1.16), am QDX-4K 0,86-1,25
Flujo luminoso: 45.000 lm
Peso: 77,5 kg

Alternativas (3)

Modelo	Objetivo	Flujo luminoso	Luminancia
Christie Griffyn 4K50-RGB	144-111014-XX ILS4 0.9:1 HB fest (UHC: 163-117100-XX)	50.000 lm	87 cd/m²
Barco UDX-4K40 FLEX	R9862001 TLD+ 90 Grad ST (0.65-0.85), am UDX-4K 0,72-0,94	2 × 40.000 lm	140 cd/m²
Barco UDX-4K40 FLEX	R9801414 TLD+ (0.8-1.16), am UDX-4K 0,92-1,33	2 × 40.000 lm	140 cd/m²

Rango de precios y lista de material bajo petición.

Planos

La axonometría, la planta y la sección muestran el espacio y los conos de proyección.

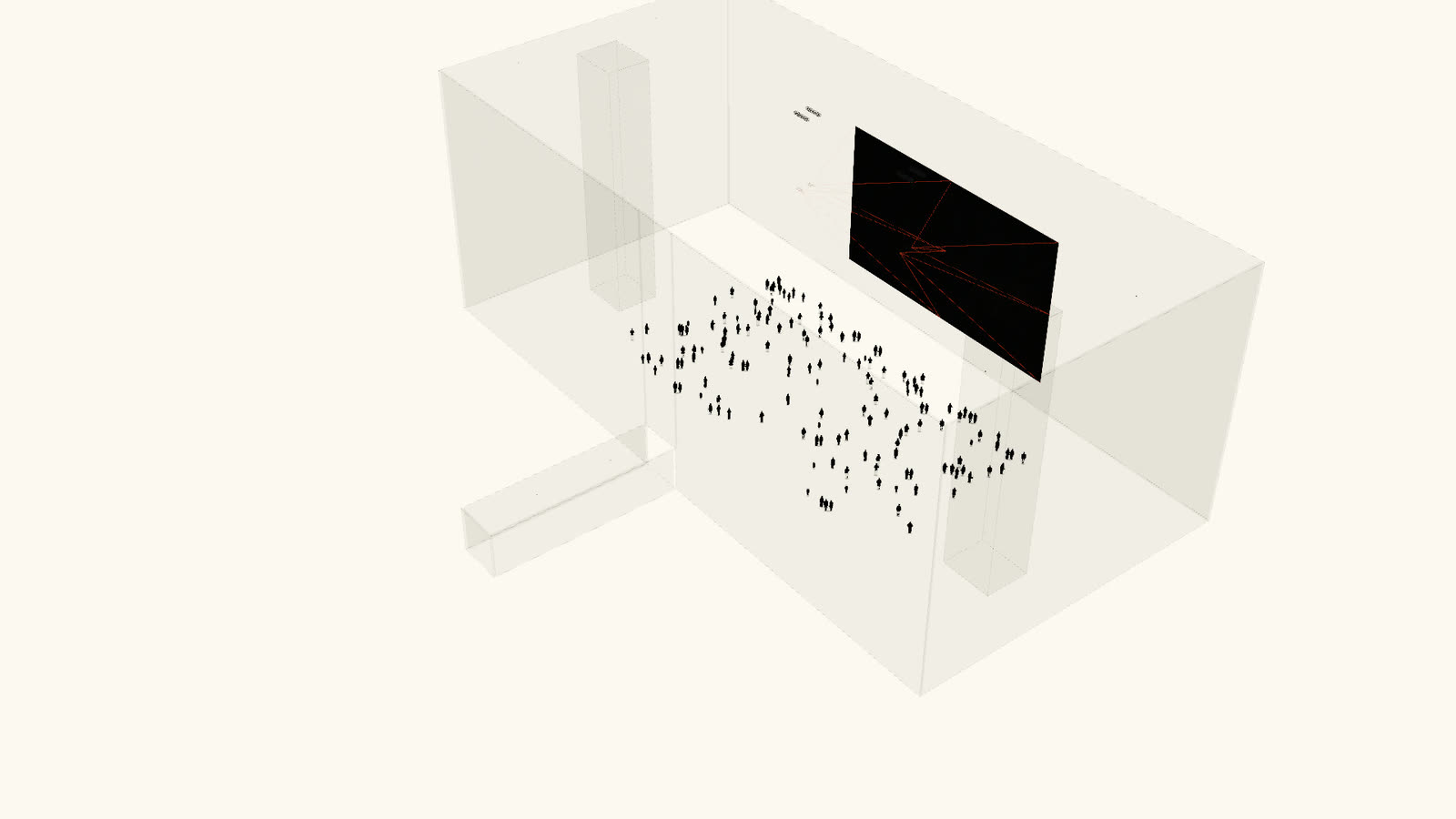

Sculpt Color – Caverna de sal — Axonometría — **Axonometría** · sin escala

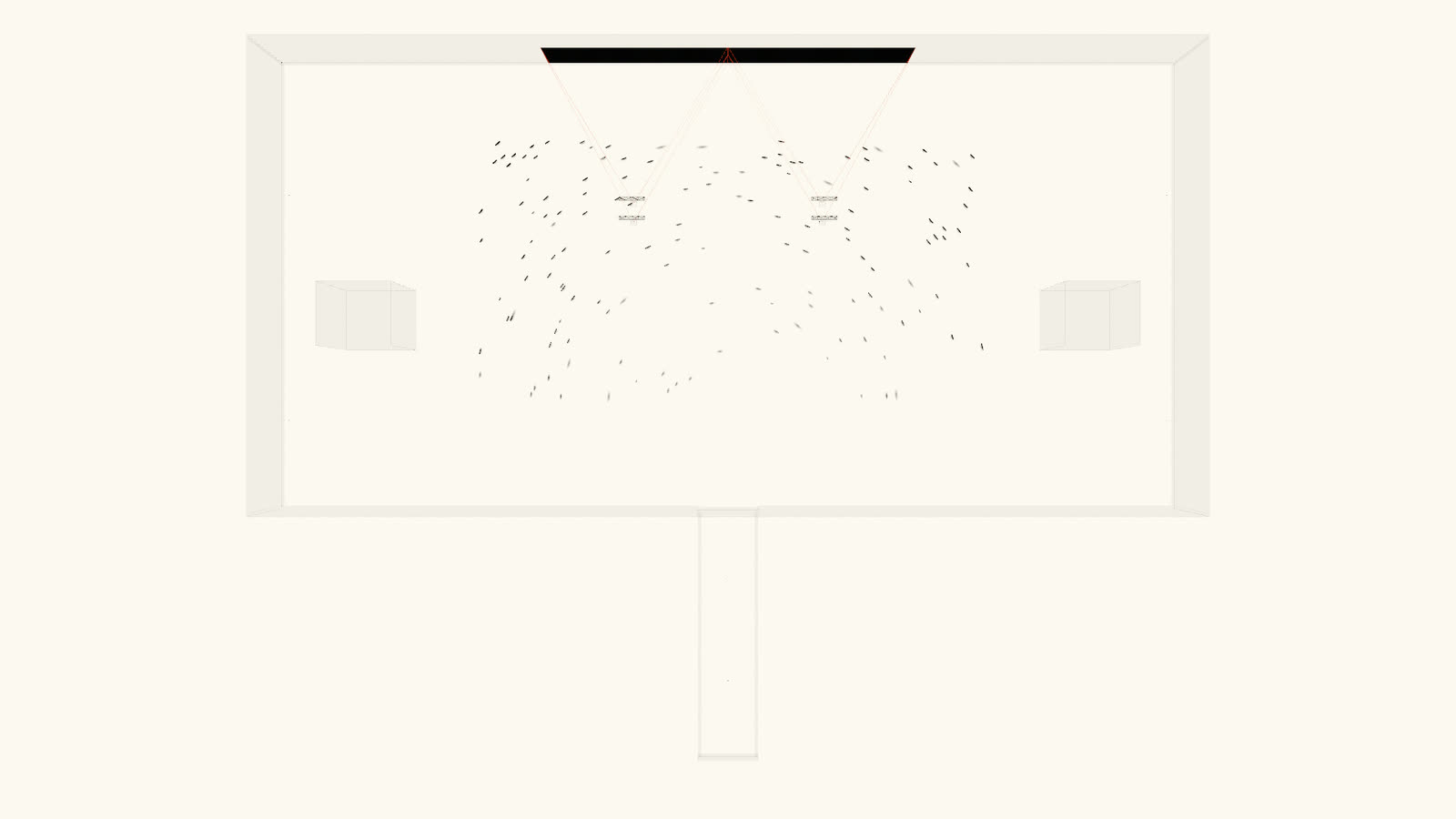

Sculpt Color – Caverna de sal — Planta — **Planta**

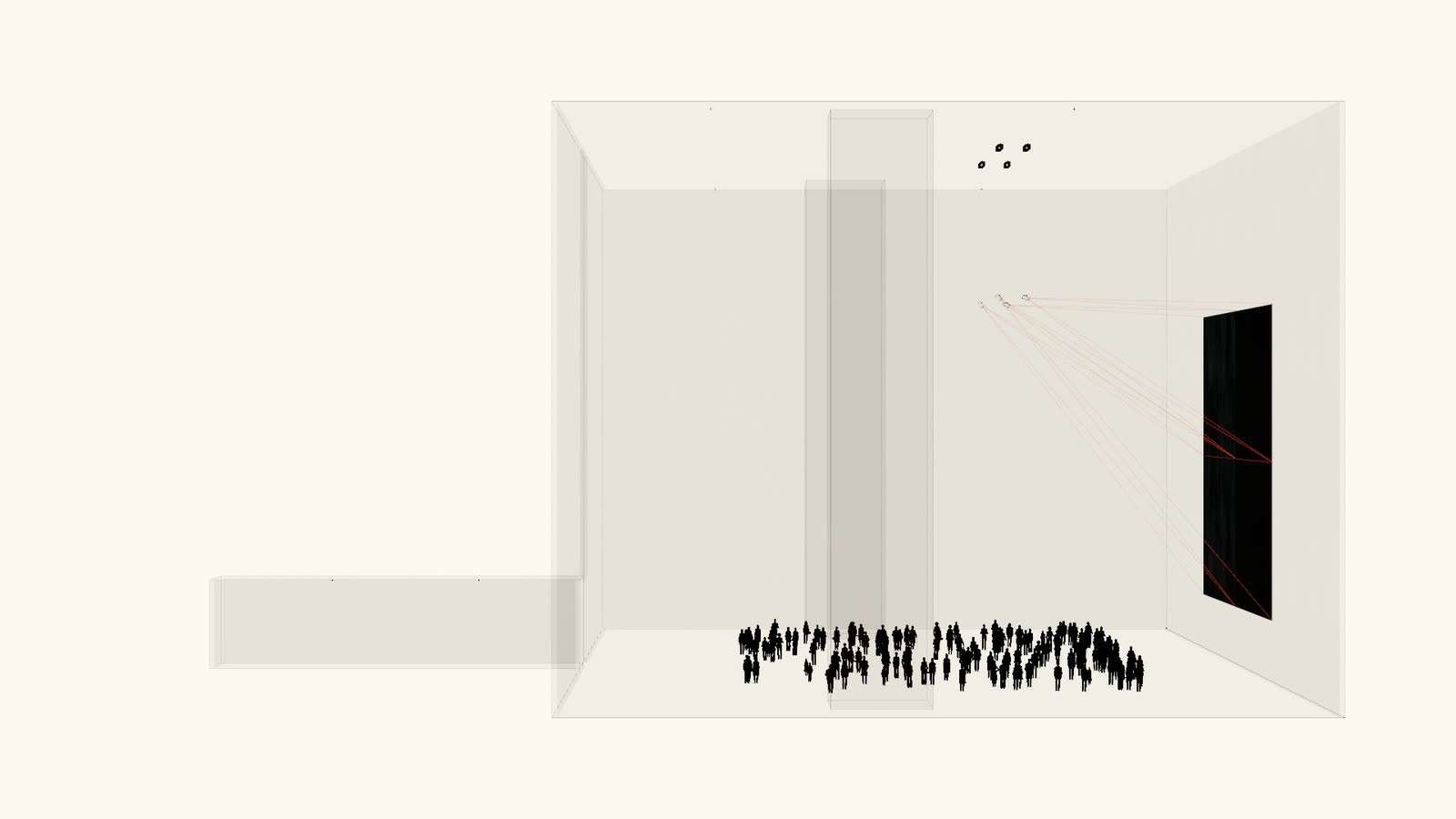

Sculpt Color – Caverna de sal — Sección — **Sección** · sin escala

Glosario

Tiempo real: La imagen se recalcula en cada momento, unas 60 veces por segundo, en lugar de reproducirse como un vídeo terminado.
Escáner LiDAR 3D: Explora el espacio con luz láser y capta personas y movimientos en tres dimensiones: la base de la interacción.
Ordenador de alta gama: Un ordenador con una potente tarjeta gráfica 3D –a partir de una NVIDIA RTX 4070– que calcula la imagen en directo y controla todos los proyectores a la vez.
Mapping: Ajusta la proyección a la geometría real del espacio para que imagen y arquitectura coincidan con exactitud.
Relación de proyección: Distancia dividida por el ancho de la imagen. Con 0,8 : 1, para una imagen de 6 m de ancho el proyector se sitúa a 4,8 m.
Desplazamiento de lente: Desplaza la imagen en el objetivo sin inclinar el proyector – así se mantiene rectangular.
Flujo luminoso: Cuánta luz emite el proyector, en lúmenes.
Luminancia: Cuán luminosa percibe el ojo la superficie de la imagen, en candelas por metro cuadrado. En un espacio oscuro bastan unas 60.
Borde inferior: La altura del borde inferior de la imagen sobre el suelo.
Salida sincronizada: Varios proyectores muestran partes de la misma imagen; un ordenador las emite a la vez, calculadas en directo o como vídeo.
