Minimal Sphere – Hochregallager

Eine Kugel aus Licht am Ende einer 28 Meter hohen Regalschlucht

VisualisierungStageFreie Raumstudie

Visualisierung eines fiktiven Raums – kein realisiertes Projekt.

Ein Hochregallager von 120 Metern Länge. Zwischen 28 Meter hohen Regalwänden öffnet sich die Hauptgasse, an ihrem Ende leuchtet „Puls“ aus der Reihe Minimal Sphere – 24 × 13,5 Meter auf vier Großbildprojektoren.

Die Regalzeilen mit ihren orangefarbenen Traversen und blauen Ständern bilden eine Schlucht von hundert Metern, die direkt auf das Bild zuläuft. Das Werk steht auf einem Raster aus 2 × 2 Projektionen an der Stirnwand, die Unterkante liegt auf drei Metern. Schwache Hallenstrahler über der Gasse lassen die Fachebenen erkennen, das eigentliche Licht kommt von der Kugel.

Die Besucher stehen am Ende der Gasse vor dem Bild, einzelne verlieren sich in der Tiefe der Schlucht. Aus einem Ort der Logistik wird ein Raum mit einer einzigen Richtung – auf das Licht zu.

Technik

Was es braucht, um diesen Raum zu bauen: Maße, Geräte, Helligkeit.

Zwei Projektoren Panasonic PT-RQ35K2 mit Objektiv ET-D3LEW200 / ET-D3LEW201 (Kurzdistanz-Zoom), je 30.500 Lumen, hängen an Quertraversen. Jedes Teilbild misst 12,00 × 6,75 m bei einer Unterkante von 9,75 m; der Projektionsabstand beträgt 9,90 m (Wurfverhältnis 0,83:1, Lens-Shift -59 % vertikal). Rechnerische Leuchtdichte auf der Wand: etwa 120 cd/m². Zwei Projektoren Panasonic PT-RQ35K2 mit Objektiv ET-D3LEW300 (Weitwinkel-Zoom), je 30.500 Lumen, hängen an Quertraversen. Jedes Teilbild misst 12,00 × 6,75 m bei einer Unterkante von 3,00 m; der Projektionsabstand beträgt 11,10 m (Wurfverhältnis 0,93:1, Lens-Shift -159 % vertikal). Rechnerische Leuchtdichte auf der Wand: etwa 120 cd/m². Alternativen, Preisrahmen und alle Maße je Gerät stehen in der Stückliste; Grundriss, Schnitt und Axonometrie zeigen die Projektionskegel.

Raum

Der Raum des Szenarios und wie die Bilder darin stehen.

Raum: Hochregallager mit 28 m hohen Regalzeilen und 16 m breiter Hauptgasse
Konstellation: ein Video auf 2 × 2 Großbild-Beamern
Besucher (ca.): 140

Raum	Breite	Tiefe	Höhe
Hochregallager	60 m	120 m	30 m

Projektion

Wie die Bilder entstehen: Geräte, Bildgröße, Abstand und Aufhängung.

2 × Beamer

12 m × 6,75 m je Bild

Unterkante: 9,75 m
Abstand: 9,9 m
Wurfverhältnis: 0,83 : 1
Lens-Shift: -59 % senkrecht
Montage: an der Traverse

2 × Beamer

12 m × 6,75 m je Bild

Unterkante: 3 m
Abstand: 11,1 m
Wurfverhältnis: 0,93 : 1
Lens-Shift: -159 % senkrecht
Montage: an der Traverse

Alle Teilbilder gehören zu einem Bild – ein Rechner gibt sie zugleich und bildgenau aus.

Echtzeit und Interaktion

Im Film läuft eine Aufnahme. In der Installation wird die Arbeit live berechnet – und kann auf den Raum und die Besucher reagieren.

Berechnung: live in Echtzeit auf einem High-End-Rechner mit leistungsfähiger 3D-Grafikkarte, ab NVIDIA RTX 4070; bei vielen Bildflächen auch mit mehreren Grafikkarten
Ausgabe: alle Beamer eines Raums aus einem Rechner, als aufeinander abgestimmte Zonen statt einzelner Videos
Interaktion: 3D-LiDAR-Scanner erfassen Personen und Bewegungen im Raum; die Arbeit kann darauf reagieren
Einpassung: Mapping an die reale Architektur – Kanten, Stützen, Decken und Böden

Helligkeit

Ob das Bild hell genug wird: erreichte Leuchtdichte gegen den Zielwert. Der Strich im Balken ist der Zielwert.

2 × Panasonic PT-RQ35K2hell genug

Leuchtdichte: 120 cd/m²
Zielwert: 60 cd/m²
benötigter Lichtstrom: 19.849 lm
Lichtstrom: 30.500 lm

2 × Panasonic PT-RQ35K2hell genug

Leuchtdichte: 120 cd/m²
Zielwert: 60 cd/m²
benötigter Lichtstrom: 19.849 lm
Lichtstrom: 30.500 lm

Geräte

Die Referenzgeräte, mit denen gerechnet wurde. Geräte gleicher Klasse eignen sich ebenso.

Panasonic PT-RQ35K2

Objektiv: ET-D3LEW200 / ET-D3LEW201 (Kurzdistanz-Zoom)
Lichtstrom: 30.500 lm
Gewicht: 69,8 kg

Alternativen (3)

Modell	Objektiv	Lichtstrom	Leuchtdichte
Panasonic PT-RQ35K2	ET-D3LEW300 (Weitwinkel-Zoom)	30.500 lm	120 cd/m²
Barco UDX-4K40 FLEX	R9862001 TLD+ 90 Grad ST (0.65-0.85), am UDX-4K 0,72-0,94	40.000 lm	157 cd/m²
Barco QDX-4K45	R9862001 TLD+ 90 Grad ST (0.65-0.85), am QDX-4K 0,67-0,88	45.000 lm	177 cd/m²

Panasonic PT-RQ35K2

Objektiv: ET-D3LEW300 (Weitwinkel-Zoom)
Lichtstrom: 30.500 lm
Gewicht: 69,8 kg

Alternativen (3)

Modell	Objektiv	Lichtstrom	Leuchtdichte
Panasonic PT-RQ35K2	ET-D3LEW600 (Weitwinkel-Zoom)	30.500 lm	120 cd/m²
Panasonic PT-RQ35K2	ET-D3LEW60 / ET-D75LE6 (Weitwinkel-Zoom)	30.500 lm	120 cd/m²
Barco UDX-4K40 FLEX	R9801414 TLD+ (0.8-1.16), am UDX-4K 0,92-1,33	40.000 lm	157 cd/m²

Preisrahmen und Stückliste auf Anfrage.

Zeichnungen

Axonometrie, Grundriss und Schnitt zeigen den Raum und die Projektionskegel.

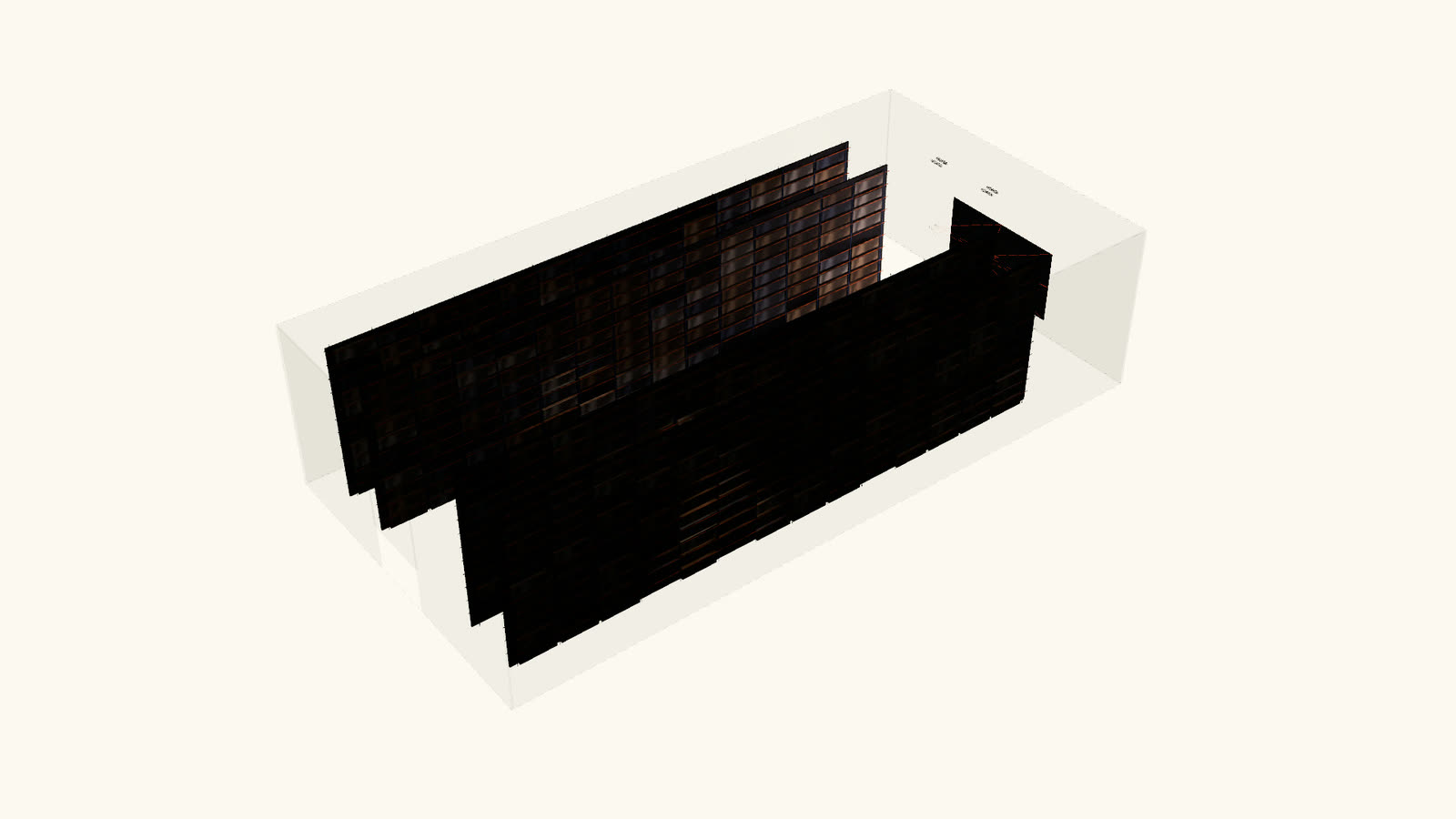

Minimal Sphere – Hochregallager — Axonometrie — **Axonometrie** · unmaßstäblich

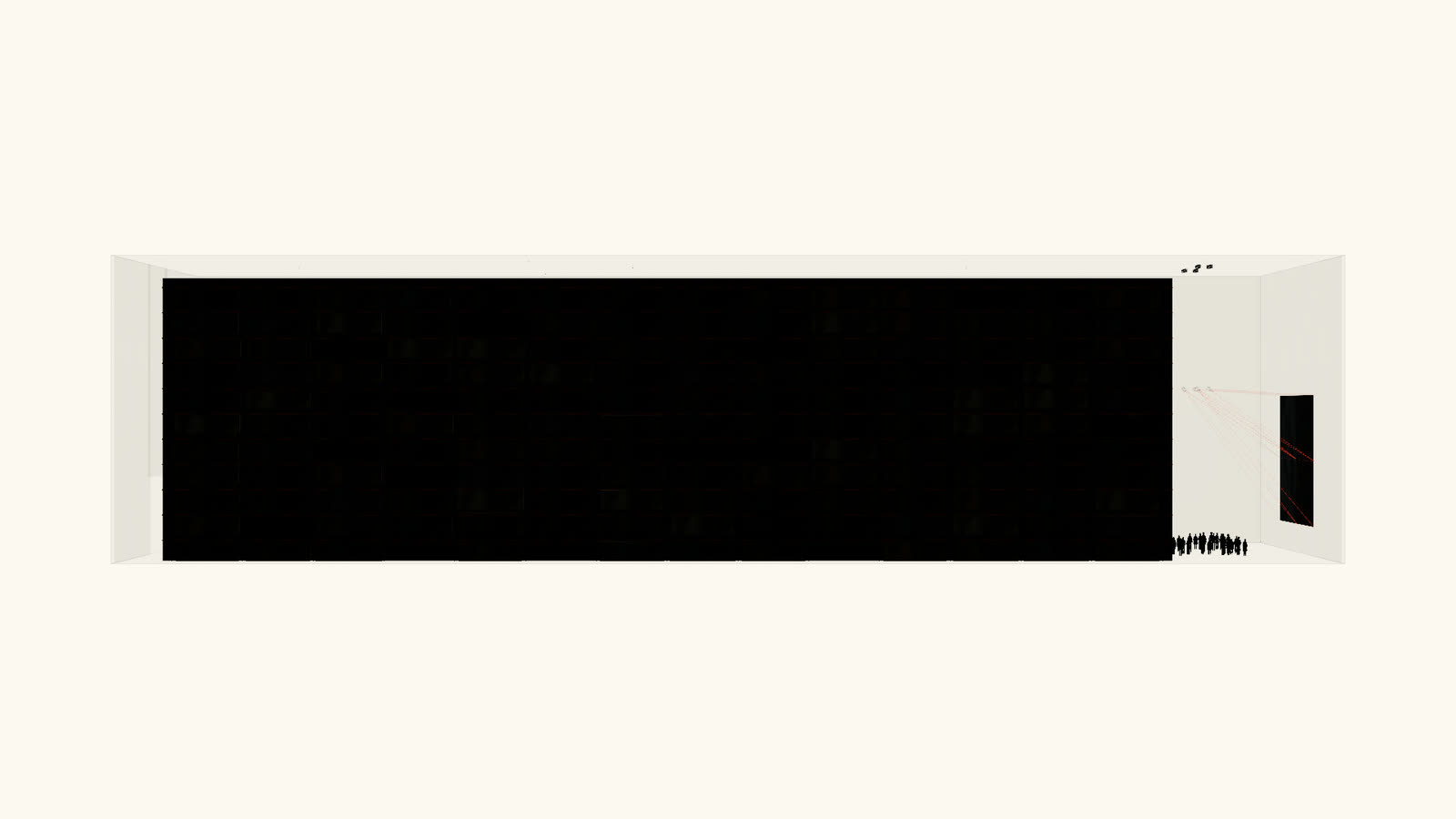

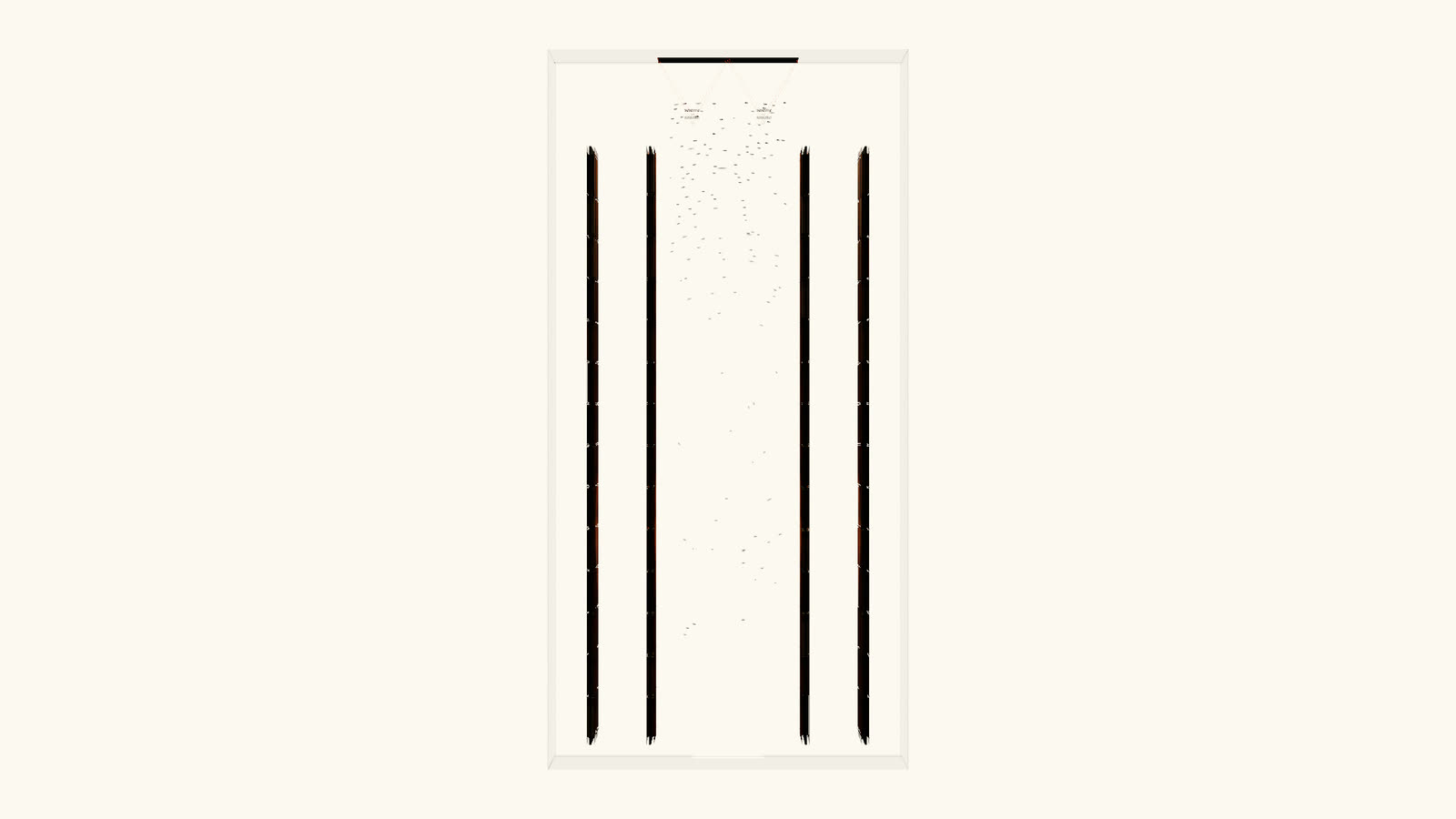

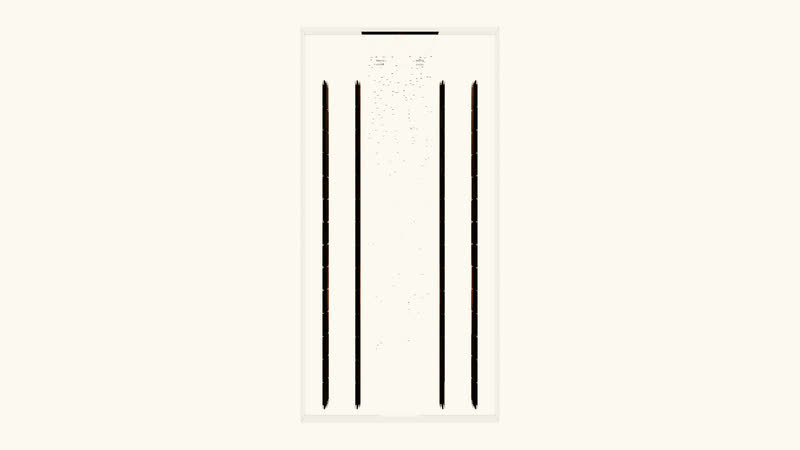

Minimal Sphere – Hochregallager — Grundriss — **Grundriss**

Minimal Sphere – Hochregallager — Schnitt — **Schnitt** · unmaßstäblich

Begriffe

Echtzeit: Das Bild wird in jedem Moment neu berechnet, etwa 60-mal in der Sekunde, statt als fertiges Video abgespielt zu werden.
3D-LiDAR-Scanner: Tastet den Raum mit Laserlicht ab und erfasst Personen und Bewegungen dreidimensional – die Grundlage der Interaktion.
High-End-Rechner: Ein Rechner mit leistungsfähiger 3D-Grafikkarte – ab NVIDIA RTX 4070 –, der das Bild live berechnet und alle Beamer zugleich ansteuert.
Mapping: Passt die Projektion an die tatsächliche Geometrie des Raums an, damit Bild und Architektur genau zusammentreffen.
Wurfverhältnis: Abstand geteilt durch Bildbreite. Bei 0,8 : 1 steht der Beamer für ein 6 m breites Bild 4,8 m entfernt.
Lens-Shift: Verschiebt das Bild im Objektiv, ohne den Beamer zu kippen – so bleibt es rechteckig.
Lichtstrom: Wie viel Licht der Beamer abgibt, in Lumen.
Leuchtdichte: Wie hell die Bildfläche dem Auge erscheint, in Candela je Quadratmeter. In einem dunklen Raum genügen etwa 60.
Unterkante: Die Höhe der unteren Bildkante über dem Boden.
Synchrone Ausgabe: Mehrere Beamer zeigen Teile desselben Bildes; ein Rechner gibt sie gleichzeitig aus – live berechnet oder als Video.
