Minimal Sphere – Raster

Ein Werk auf vier Projektionen, zwölf Meter breit, in einer hohen Halle mit Galerie

VisualisierungMuseumFreie Raumstudie

Visualisierung eines fiktiven Raums – kein realisiertes Projekt.

„Schwelle“ aus der Reihe Minimal Sphere füllt die Stirnwand einer zehn Meter hohen Halle: vier Projektionen im Raster zwei mal zwei ergeben ein Bild von zwölf mal knapp sieben Metern.

Das Werk wird nicht in Streifen geteilt, sondern als Ganzes vergrößert und über vier Beamer gelegt, die sich an den Kanten nahtlos treffen. Die Unterkante liegt auf anderthalb Metern, die Oberkante über acht Metern – das Bild wird zur Architektur.

Eine Galerie auf viereinhalb Metern Höhe läuft an der Rückwand entlang, eine Treppe führt hinauf. Von unten steht man vor der Kugel wie vor einer Wand, von der Galerie aus sieht man sie auf Augenhöhe und den Raum darunter mit den Besuchern.

Technik

Was es braucht, um diesen Raum zu bauen: Maße, Geräte, Helligkeit.

Zwei Projektoren Panasonic PT-MZ882 mit Objektiv ET-ELW22 (Short-Throw-Zoom), je 8.200 Lumen, hängen an Quertraversen. Jedes Teilbild misst 6,00 × 3,38 m bei einer Unterkante von 4,88 m; der Projektionsabstand beträgt 4,80 m (Wurfverhältnis 0,80:1, Lens-Shift -45 % vertikal). Rechnerische Leuchtdichte auf der Wand: etwa 129 cd/m². Zwei Projektoren Panasonic PT-MZ882 mit Objektiv ET-ELW22 (Short-Throw-Zoom), je 8.200 Lumen, hängen an Quertraversen. Jedes Teilbild misst 6,00 × 3,38 m bei einer Unterkante von 1,50 m; der Projektionsabstand beträgt 5,40 m (Wurfverhältnis 0,90:1, Lens-Shift -145 % vertikal). Rechnerische Leuchtdichte auf der Wand: etwa 129 cd/m². Alternativen, Preisrahmen und alle Maße je Gerät stehen in der Stückliste; Grundriss, Schnitt und Axonometrie zeigen die Projektionskegel.

Raum

Der Raum des Szenarios und wie die Bilder darin stehen.

Raum: hohe Halle mit Galerie und Treppe
Konstellation: ganzes Bild vergrößert über 2 × 2 Beamer

Raum	Breite	Tiefe	Höhe
Halle	18 m	14 m	10 m
Galerie	18 m	4 m	5,5 m

Projektion

Wie die Bilder entstehen: Geräte, Bildgröße, Abstand und Aufhängung.

2 × Beamer

6 m × 3,38 m je Bild

Unterkante: 4,88 m
Abstand: 4,8 m
Wurfverhältnis: 0,8 : 1
Lens-Shift: -45 % senkrecht
Montage: an der Traverse

2 × Beamer

6 m × 3,38 m je Bild

Unterkante: 1,5 m
Abstand: 5,4 m
Wurfverhältnis: 0,9 : 1
Lens-Shift: -145 % senkrecht
Montage: an der Traverse

Alle Teilbilder kommen aus einem Video – sie werden synchron zugespielt.

Helligkeit

Ob das Bild hell genug wird: erreichte Leuchtdichte gegen den Zielwert. Der Strich im Balken ist der Zielwert.

2 × Panasonic PT-MZ882hell genug

Leuchtdichte: 129 cd/m²
Zielwert: 60 cd/m²
benötigter Lichtstrom: 4.962 lm
Lichtstrom: 8.200 lm

2 × Panasonic PT-MZ882hell genug

Leuchtdichte: 129 cd/m²
Zielwert: 60 cd/m²
benötigter Lichtstrom: 4.962 lm
Lichtstrom: 8.200 lm

Geräte

Die Referenzgeräte, mit denen gerechnet wurde. Geräte gleicher Klasse eignen sich ebenso.

Panasonic PT-MZ882

Objektiv: ET-ELW22 (Short-Throw-Zoom)
Lichtstrom: 8.200 lm
Gewicht: 18,6 kg

Alternativen (2)

Modell	Objektiv	Lichtstrom	Leuchtdichte
Barco G62-W9	R9801840 G lens 0.75-0.95:1 (Short Throw)	9.500 lm	149 cd/m²
Panasonic PT-REZ15	ET-C1W400 (Weitwinkel-Zoom)	15.000 lm	236 cd/m²

Preisrahmen und Stückliste auf Anfrage.

Zeichnungen

Axonometrie, Grundriss und Schnitt zeigen den Raum und die Projektionskegel.

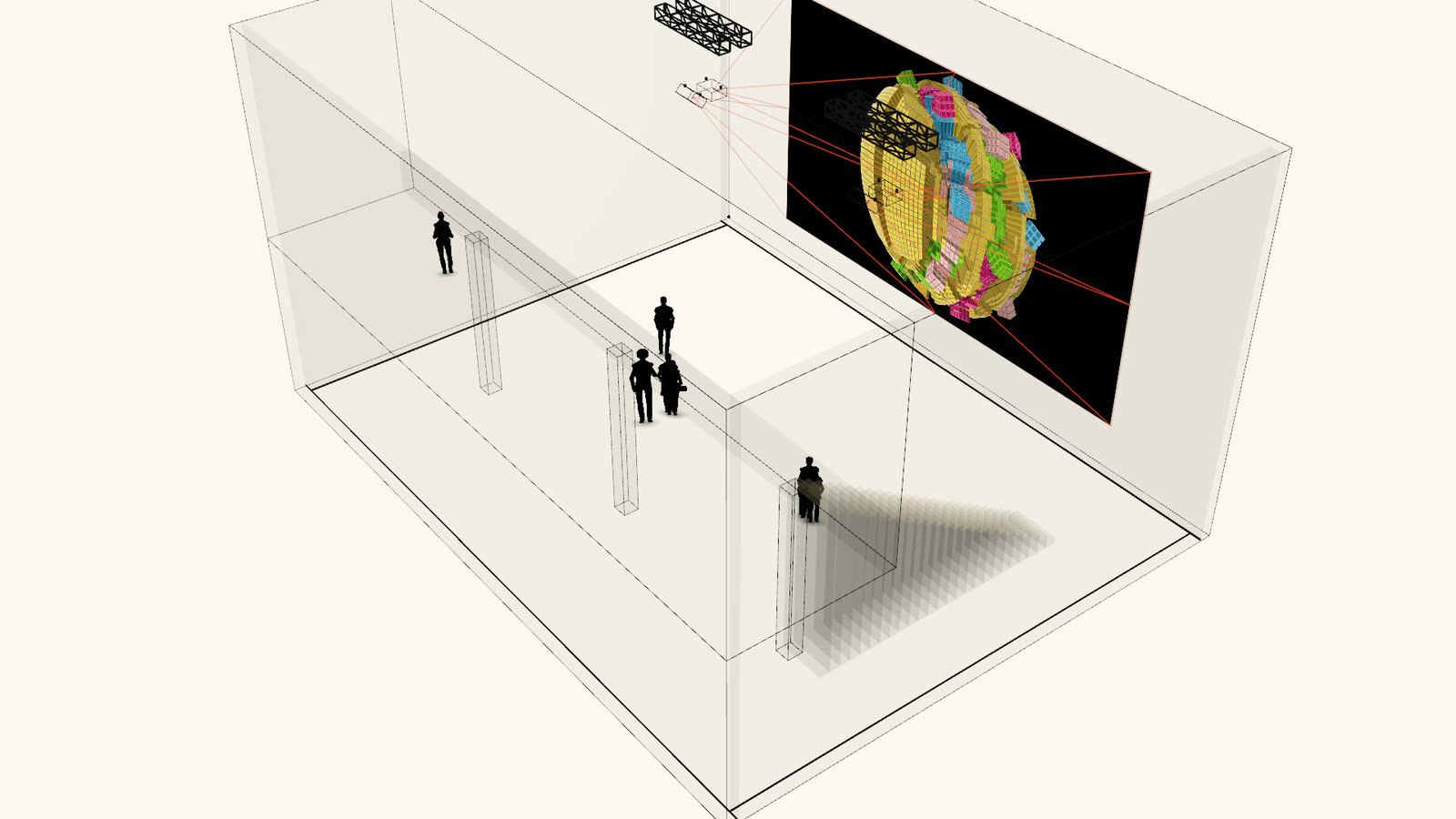

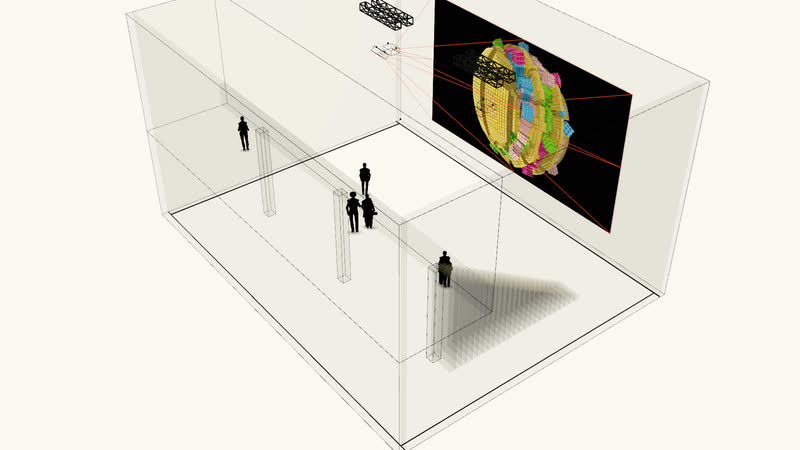

Minimal Sphere – Raster — Axonometrie — **Axonometrie** · unmaßstäblich

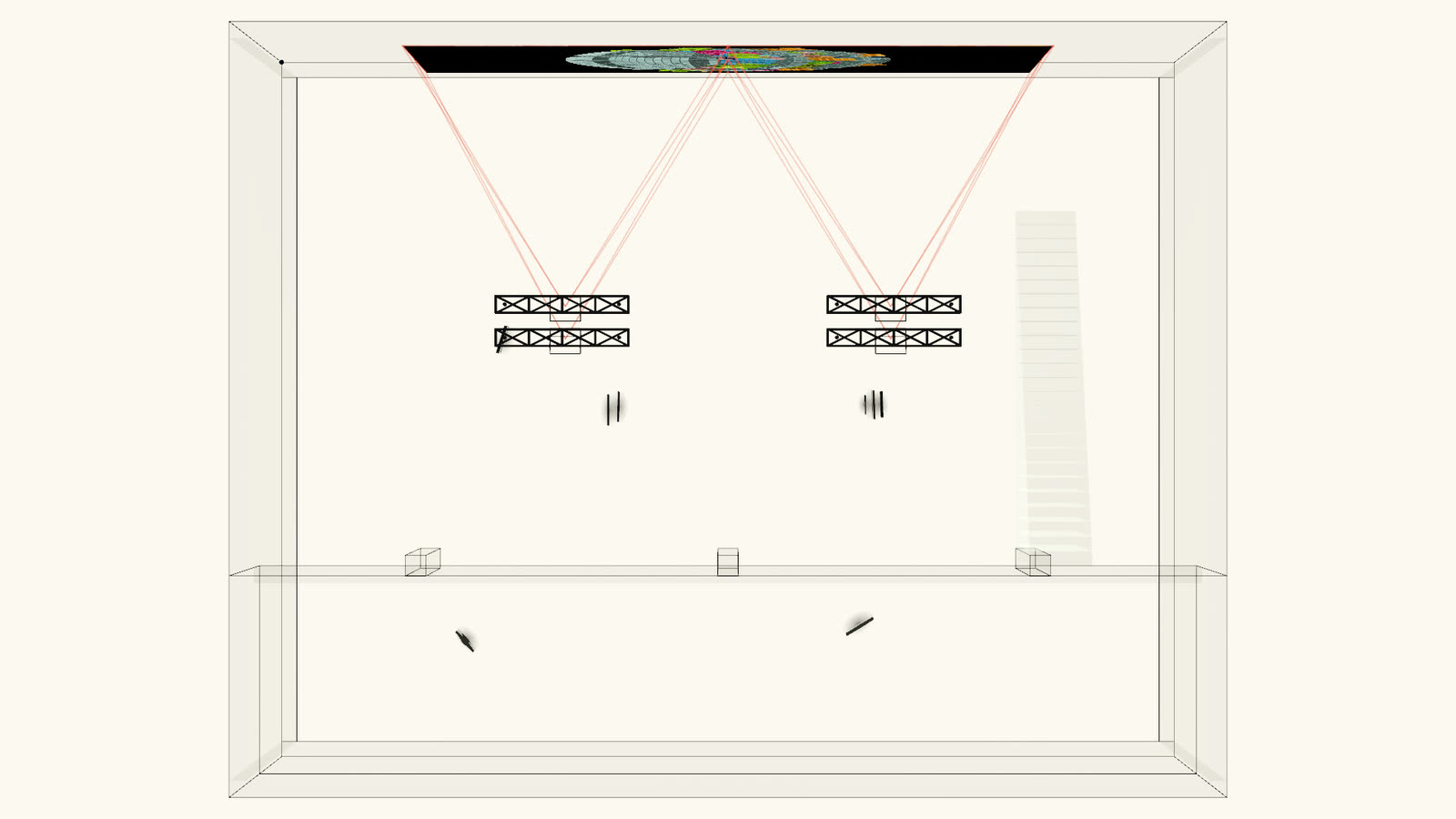

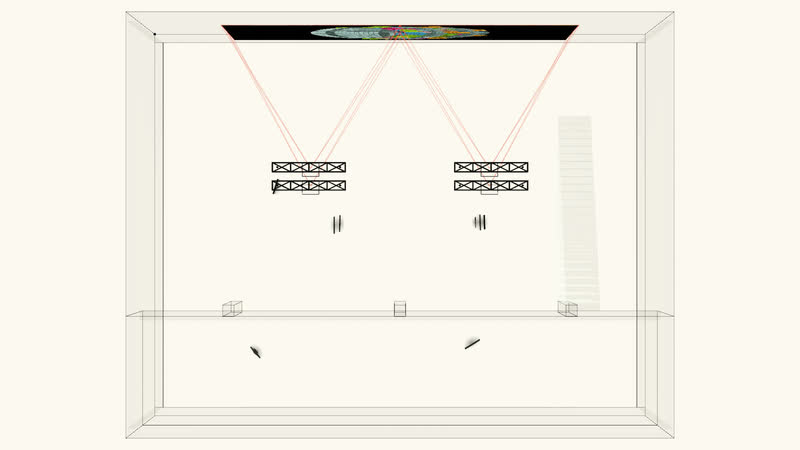

Minimal Sphere – Raster — Grundriss — **Grundriss**

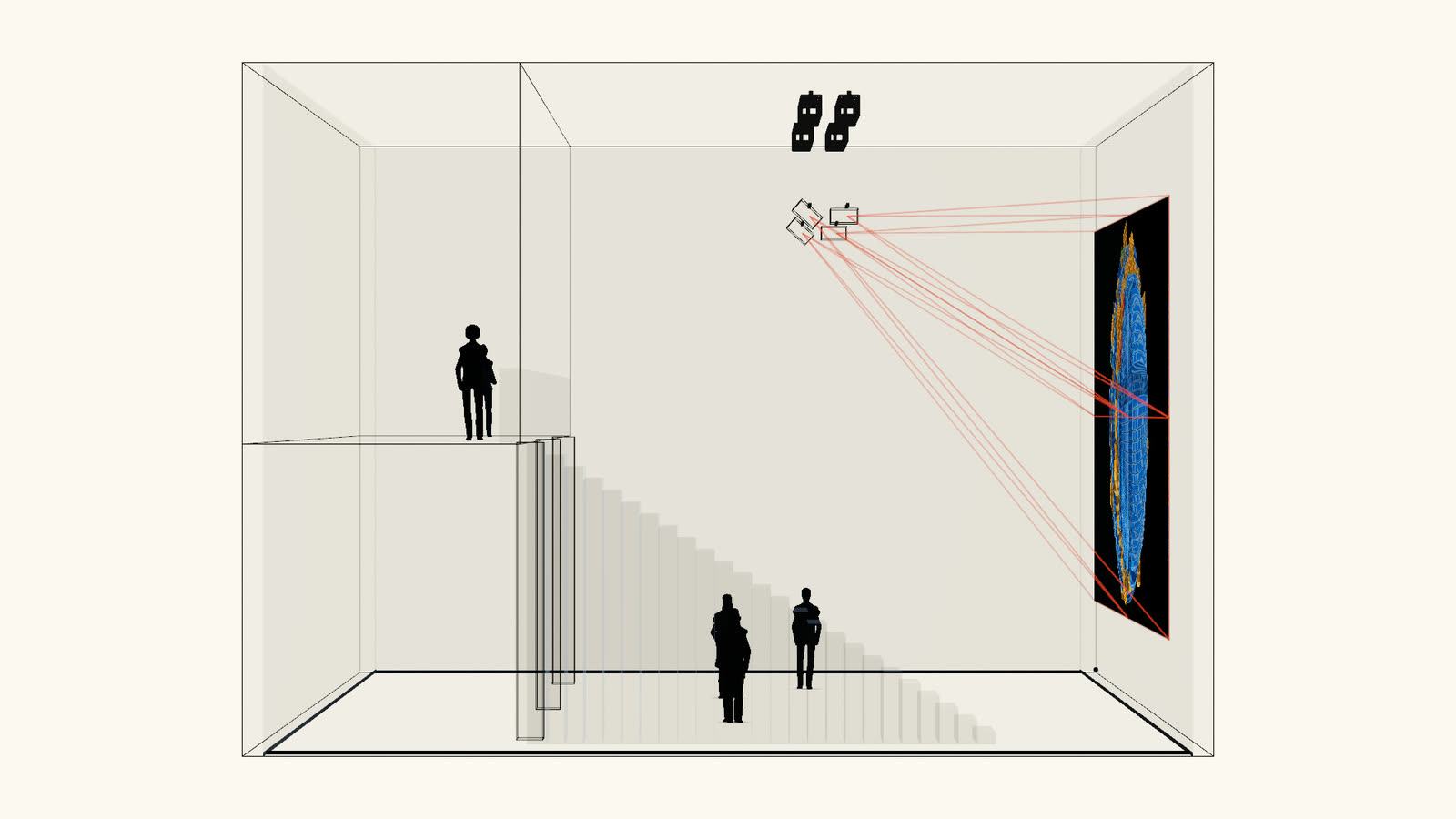

Minimal Sphere – Raster — Schnitt — **Schnitt** · unmaßstäblich

Begriffe

Wurfverhältnis: Abstand geteilt durch Bildbreite. Bei 0,8 : 1 steht der Beamer für ein 6 m breites Bild 4,8 m entfernt.
Lens-Shift: Verschiebt das Bild im Objektiv, ohne den Beamer zu kippen – so bleibt es rechteckig.
Lichtstrom: Wie viel Licht der Beamer abgibt, in Lumen.
Leuchtdichte: Wie hell die Bildfläche dem Auge erscheint, in Candela je Quadratmeter. In einem dunklen Raum genügen etwa 60.
Unterkante: Die Höhe der unteren Bildkante über dem Boden.
Synchrone Zuspielung: Mehrere Beamer zeigen Teile desselben Videos; ein Medienserver hält sie bildgenau zusammen.
