Raw Cube – Hochformat

Ein Werk über zwei gestapelte Projektionen, 5,6 Meter hoch

VisualisierungMuseumFreie Raumstudie

Visualisierung eines fiktiven Raums – kein realisiertes Projekt.

Ein neun Meter hohes Kabinett in Sichtbeton. An der Stirnwand steht „Kreuz“ aus der Reihe Raw Cube als Hochformat – aus einem Video, verteilt auf zwei übereinander gesetzte Projektionen.

Aus dem Werkvideo wird ein senkrechter Streifen aus der Bildmitte geschnitten und auf zwei Beamer verteilt: Der obere hängt an einer Quertraverse, der untere steht auf einem Bodenstativ vor der Wand und bleibt als Teil der Installation sichtbar. Zusammen entsteht ein Bild von fünf mal 5,6 Metern.

Der schwarze Grund der Arbeit lässt die Projektionsfläche nur leicht aus der Betonwand hervortreten; das Licht der Würfel streift über die raue Oberfläche.

Technik

Was es braucht, um diesen Raum zu bauen: Maße, Geräte, Helligkeit.

Obere Reihe: Ein Projektor Panasonic PT-MZ882 mit Objektiv ET-ELW22 (Short-Throw-Zoom), je 8.200 Lumen, hängt an einer Quertraverse. Das Bild misst 5,00 × 2,81 m bei einer Unterkante von 3,41 m; der Projektionsabstand beträgt 3,95 m (Wurfverhältnis 0,79:1, Lens-Shift -45 % vertikal). Rechnerische Leuchtdichte auf der Wand: etwa 186 cd/m².

Untere Reihe: Ein Projektor Panasonic PT-MZ882 mit Objektiv ET-ELW22 (Short-Throw-Zoom), je 8.200 Lumen, steht auf einem Bodenstativ. Das Bild misst 5,00 × 2,81 m bei einer Unterkante von 0,60 m; der Projektionsabstand beträgt 4,80 m (Wurfverhältnis 0,96:1, Lens-Shift 52 % vertikal). Rechnerische Leuchtdichte auf der Wand: etwa 186 cd/m².

Alternativen, Preisrahmen und alle Maße je Gerät stehen in der Stückliste; Grundriss, Schnitt und Axonometrie zeigen die Projektionskegel.

Raum

Der Raum des Szenarios und wie die Bilder darin stehen.

Raum: hohes Kabinett in Sichtbeton mit Vorraum
Konstellation: zwei Querformate übereinander aus einem Video (Streifen aus der Bildmitte)

Raum	Breite	Tiefe	Höhe
Kabinett	8 m	10 m	9 m
Vorraum	5 m	6 m	3,8 m

Projektion

Wie die Bilder entstehen: Geräte, Bildgröße, Abstand und Aufhängung.

1 × Beamer · Obere Reihe

5 m × 2,81 m je Bild

Unterkante: 3,41 m
Abstand: 3,95 m
Wurfverhältnis: 0,79 : 1
Lens-Shift: -45 % senkrecht
Montage: an der Traverse

1 × Beamer · Untere Reihe

5 m × 2,81 m je Bild

Unterkante: 0,6 m
Abstand: 4,8 m
Wurfverhältnis: 0,96 : 1
Lens-Shift: 52 % senkrecht
Montage: auf dem Stativ

Alle Teilbilder gehören zu einem Bild – ein Rechner gibt sie zugleich und bildgenau aus.

Echtzeit und Interaktion

Im Film läuft eine Aufnahme. In der Installation wird die Arbeit live berechnet – und kann auf den Raum und die Besucher reagieren.

Berechnung: live in Echtzeit auf einem High-End-Rechner mit leistungsfähiger 3D-Grafikkarte, ab NVIDIA RTX 4070; bei vielen Bildflächen auch mit mehreren Grafikkarten
Ausgabe: alle Beamer eines Raums aus einem Rechner, als aufeinander abgestimmte Zonen statt einzelner Videos
Interaktion: 3D-LiDAR-Scanner erfassen Personen und Bewegungen im Raum; die Arbeit kann darauf reagieren
Einpassung: Mapping an die reale Architektur – Kanten, Stützen, Decken und Böden

Helligkeit

Ob das Bild hell genug wird: erreichte Leuchtdichte gegen den Zielwert. Der Strich im Balken ist der Zielwert.

2 × Panasonic PT-MZ882hell genug

Leuchtdichte: 186 cd/m²
Zielwert: 60 cd/m²
benötigter Lichtstrom: 3.446 lm
Lichtstrom: 8.200 lm

Geräte

Die Referenzgeräte, mit denen gerechnet wurde. Geräte gleicher Klasse eignen sich ebenso.

Panasonic PT-MZ882

Objektiv: ET-ELW22 (Short-Throw-Zoom)
Lichtstrom: 8.200 lm
Gewicht: 18,6 kg

Alternativen (3)

Modell	Objektiv	Lichtstrom	Leuchtdichte
Epson EB-PU1008W	ELPLU03S (Short Throw #1)	8.500 lm	192 cd/m²
Barco G62-W9	R9801840 G lens 0.75-0.95:1 (Short Throw)	9.500 lm	215 cd/m²
Panasonic PT-REZ15	ET-C1W400 (Weitwinkel-Zoom)	15.000 lm	340 cd/m²

Preisrahmen und Stückliste auf Anfrage.

Zeichnungen

Axonometrie, Grundriss und Schnitt zeigen den Raum und die Projektionskegel.

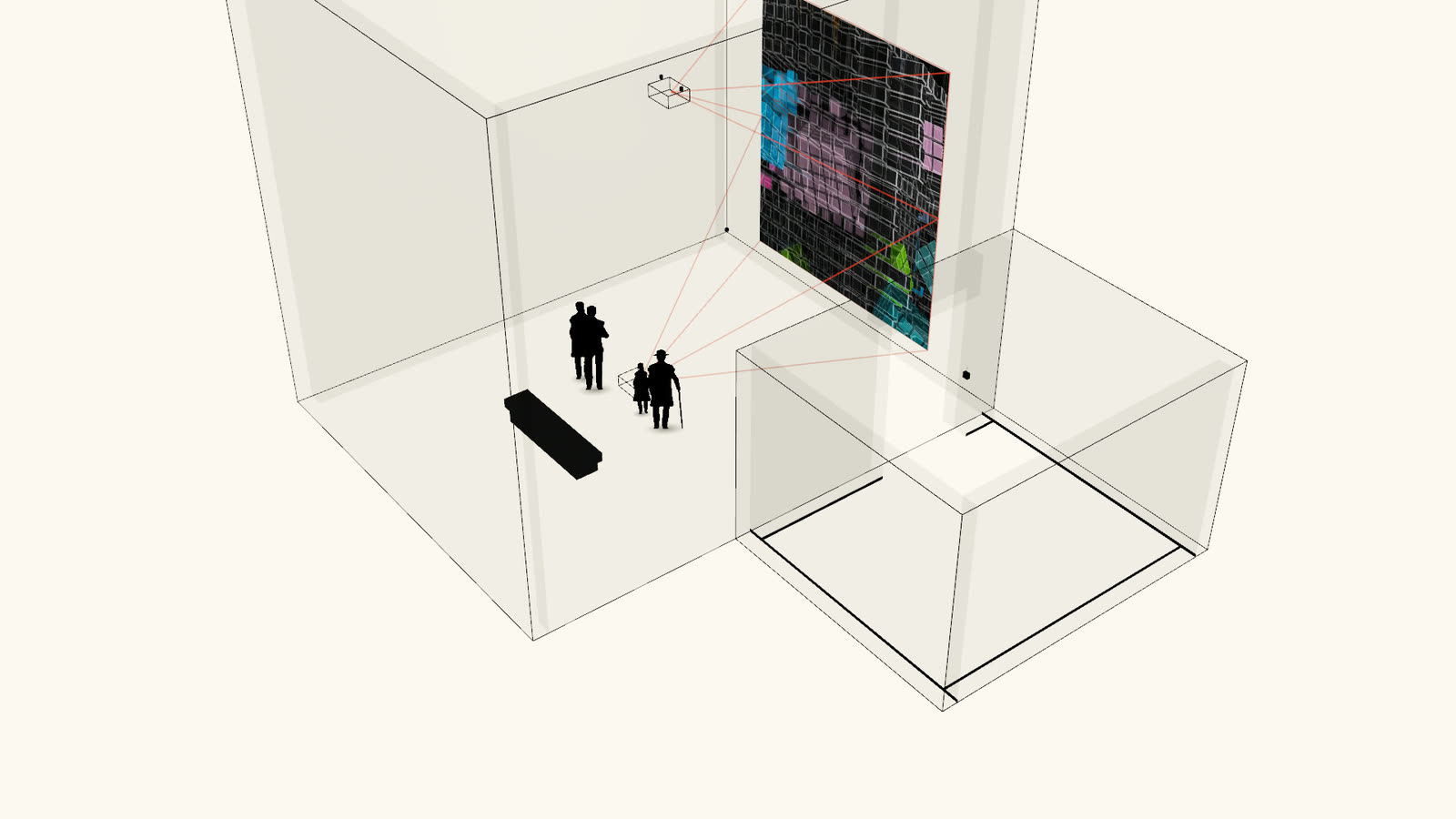

Raw Cube – Hochformat — Axonometrie — **Axonometrie** · unmaßstäblich

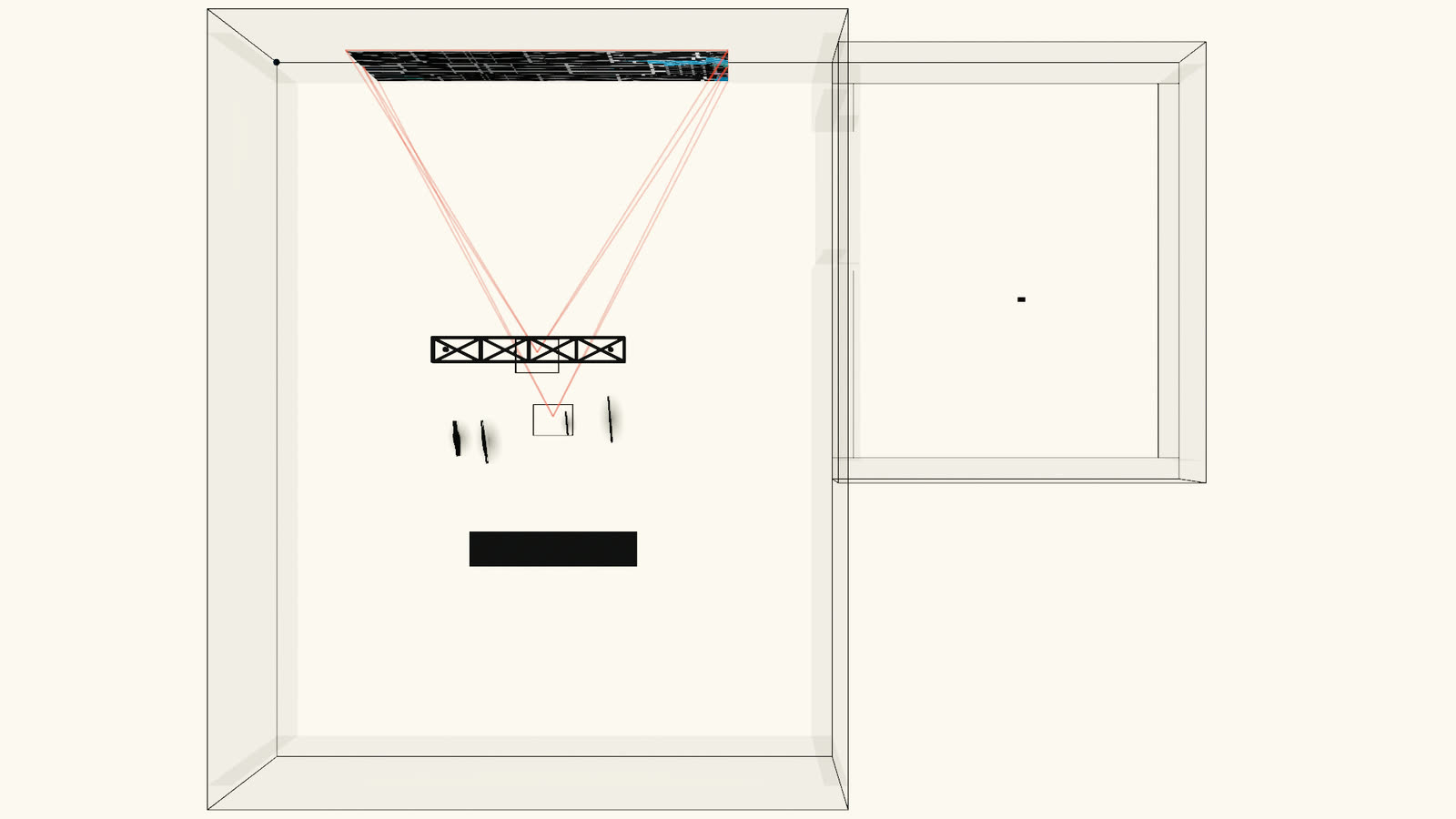

Raw Cube – Hochformat — Grundriss — **Grundriss**

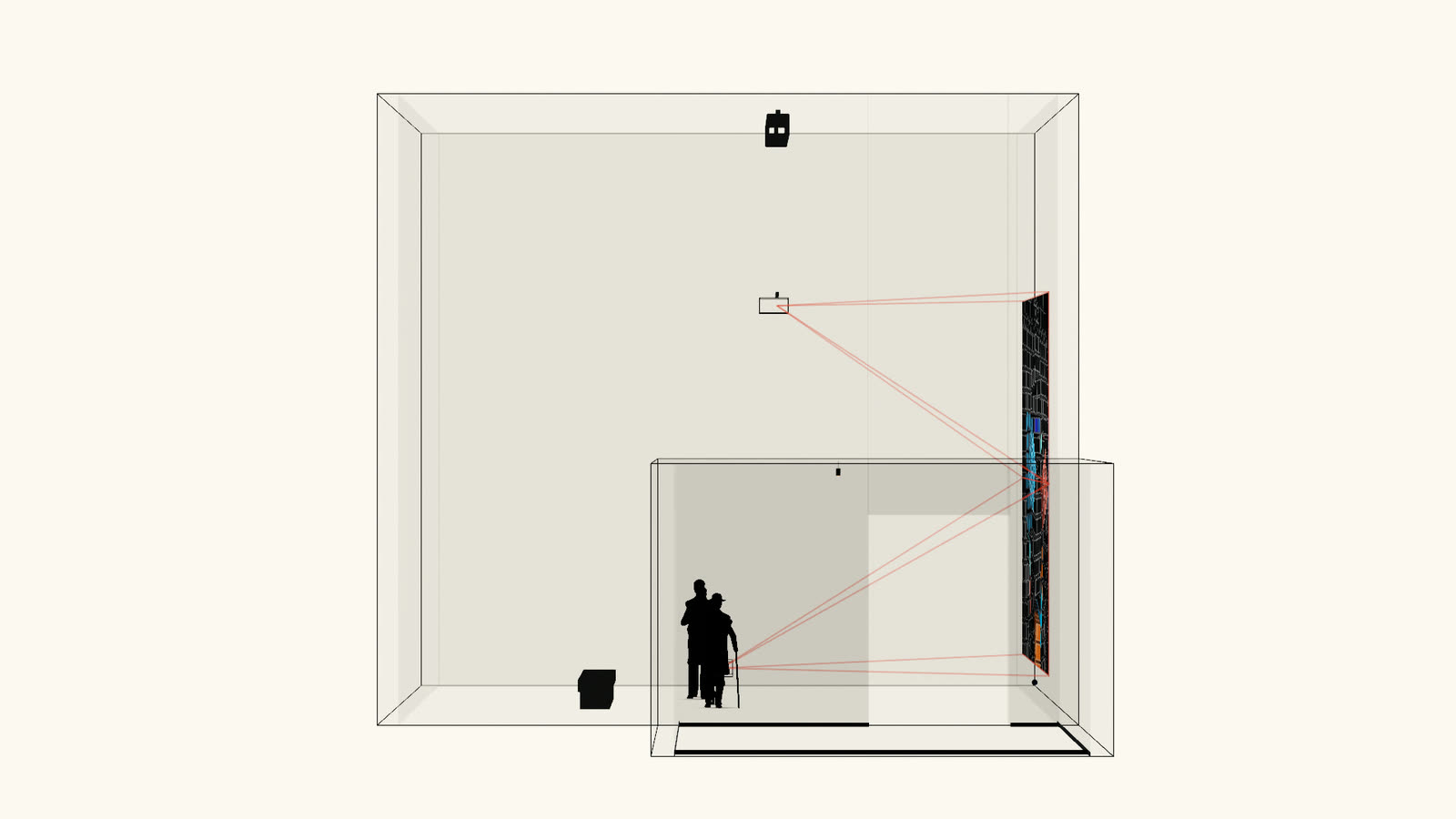

Raw Cube – Hochformat — Schnitt — **Schnitt** · unmaßstäblich

Begriffe

Echtzeit: Das Bild wird in jedem Moment neu berechnet, etwa 60-mal in der Sekunde, statt als fertiges Video abgespielt zu werden.
3D-LiDAR-Scanner: Tastet den Raum mit Laserlicht ab und erfasst Personen und Bewegungen dreidimensional – die Grundlage der Interaktion.
High-End-Rechner: Ein Rechner mit leistungsfähiger 3D-Grafikkarte – ab NVIDIA RTX 4070 –, der das Bild live berechnet und alle Beamer zugleich ansteuert.
Mapping: Passt die Projektion an die tatsächliche Geometrie des Raums an, damit Bild und Architektur genau zusammentreffen.
Wurfverhältnis: Abstand geteilt durch Bildbreite. Bei 0,8 : 1 steht der Beamer für ein 6 m breites Bild 4,8 m entfernt.
Lens-Shift: Verschiebt das Bild im Objektiv, ohne den Beamer zu kippen – so bleibt es rechteckig.
Lichtstrom: Wie viel Licht der Beamer abgibt, in Lumen.
Leuchtdichte: Wie hell die Bildfläche dem Auge erscheint, in Candela je Quadratmeter. In einem dunklen Raum genügen etwa 60.
Unterkante: Die Höhe der unteren Bildkante über dem Boden.
Synchrone Ausgabe: Mehrere Beamer zeigen Teile desselben Bildes; ein Rechner gibt sie gleichzeitig aus – live berechnet oder als Video.
