Ring Quader – Stadtplatz

Eine Fassadenprojektion von 66 × 25 Metern über einem nächtlichen Platz

VisualisierungCityFreie Raumstudie

Visualisierung eines fiktiven Raums – kein realisiertes Projekt.

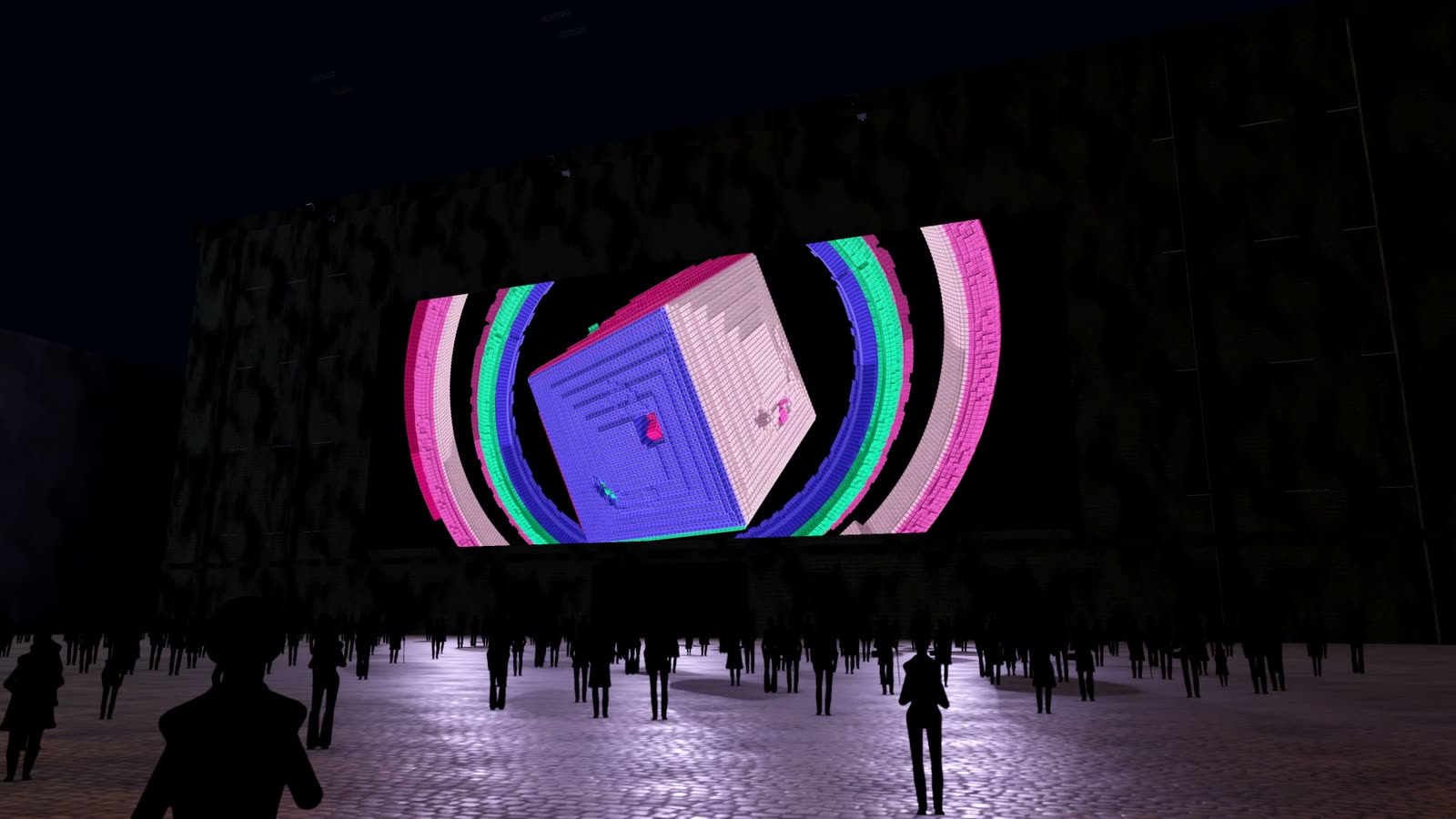

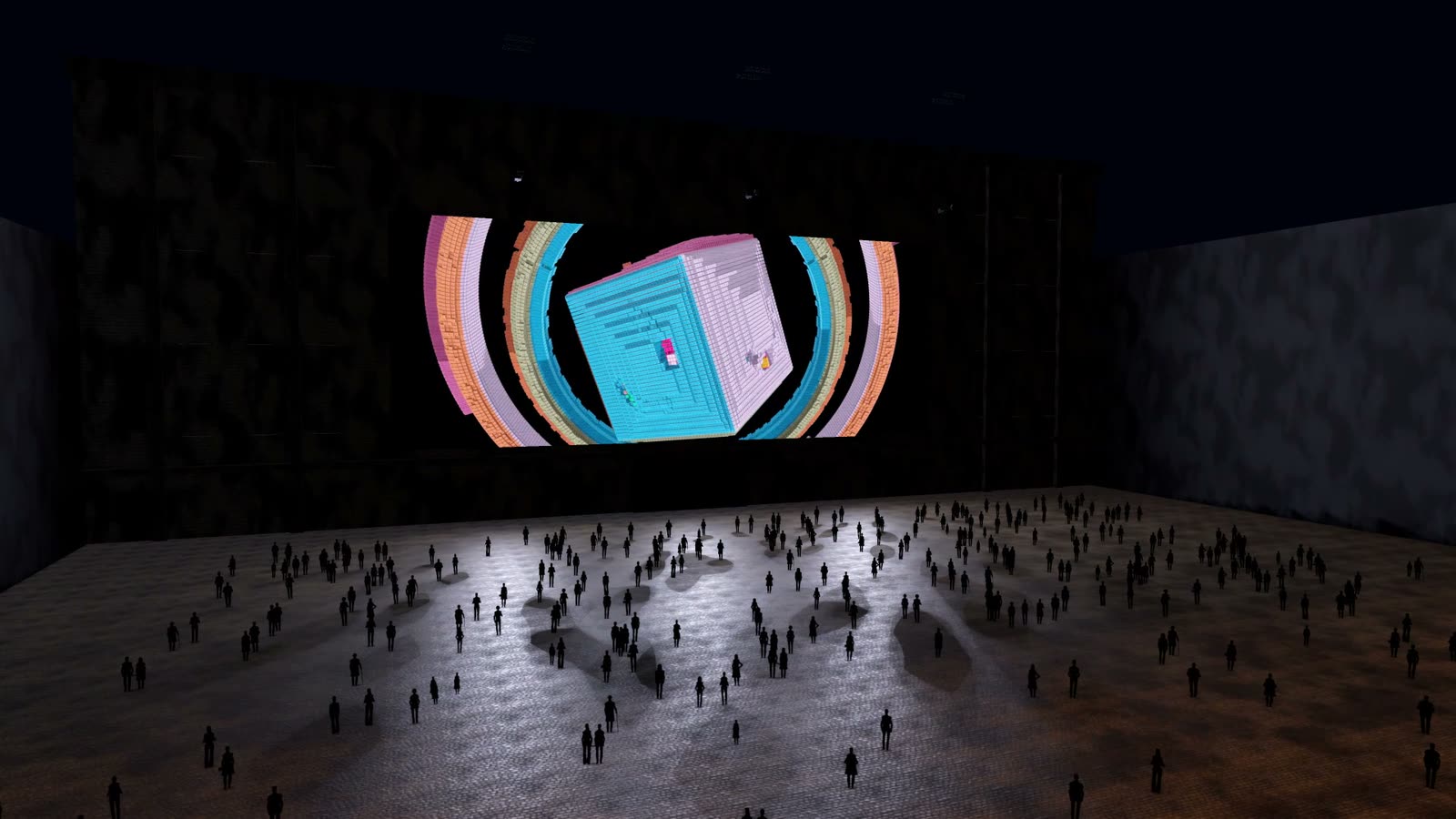

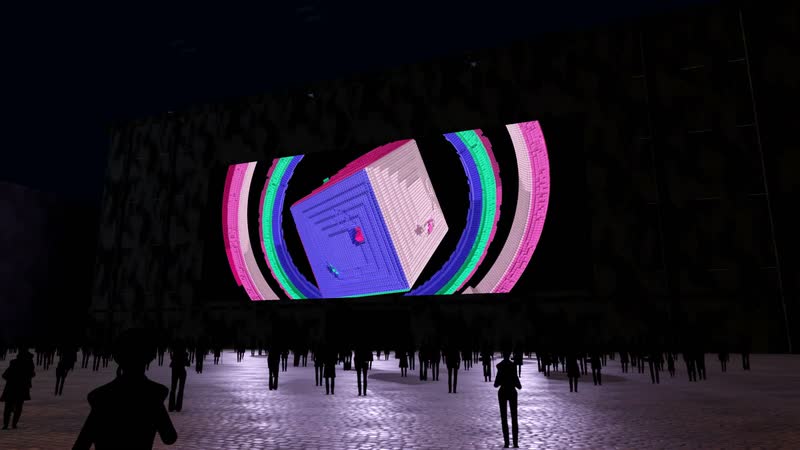

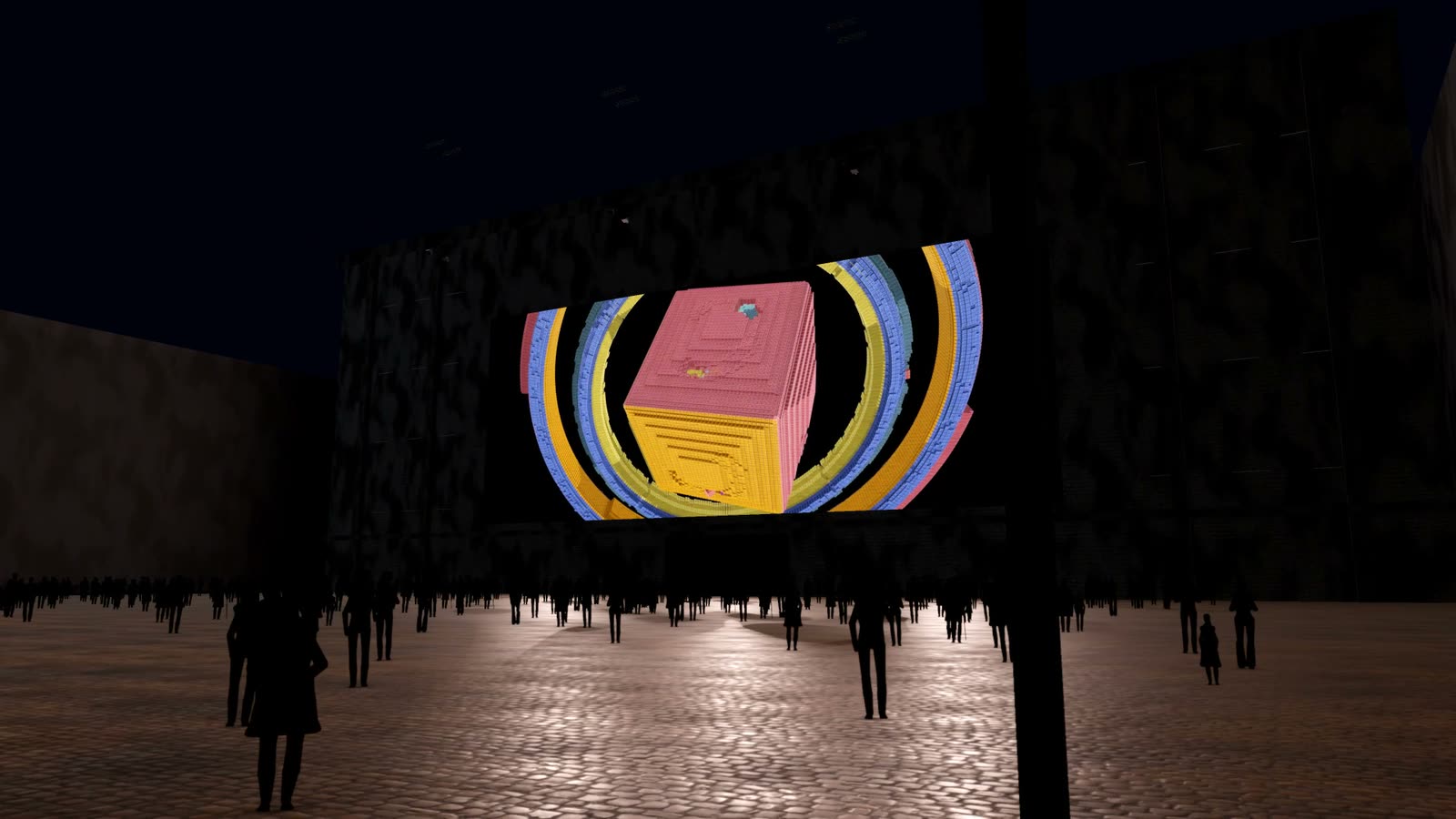

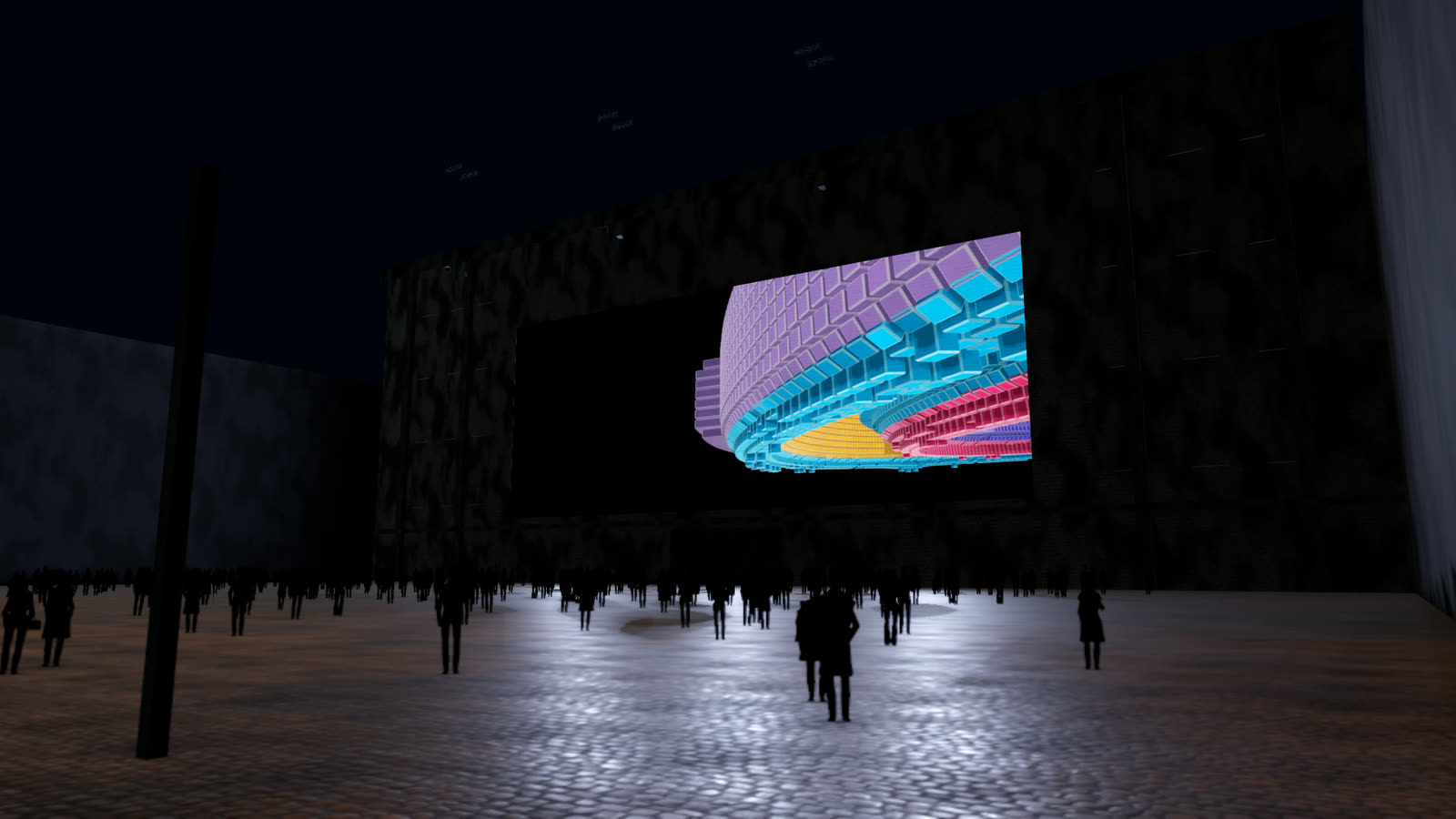

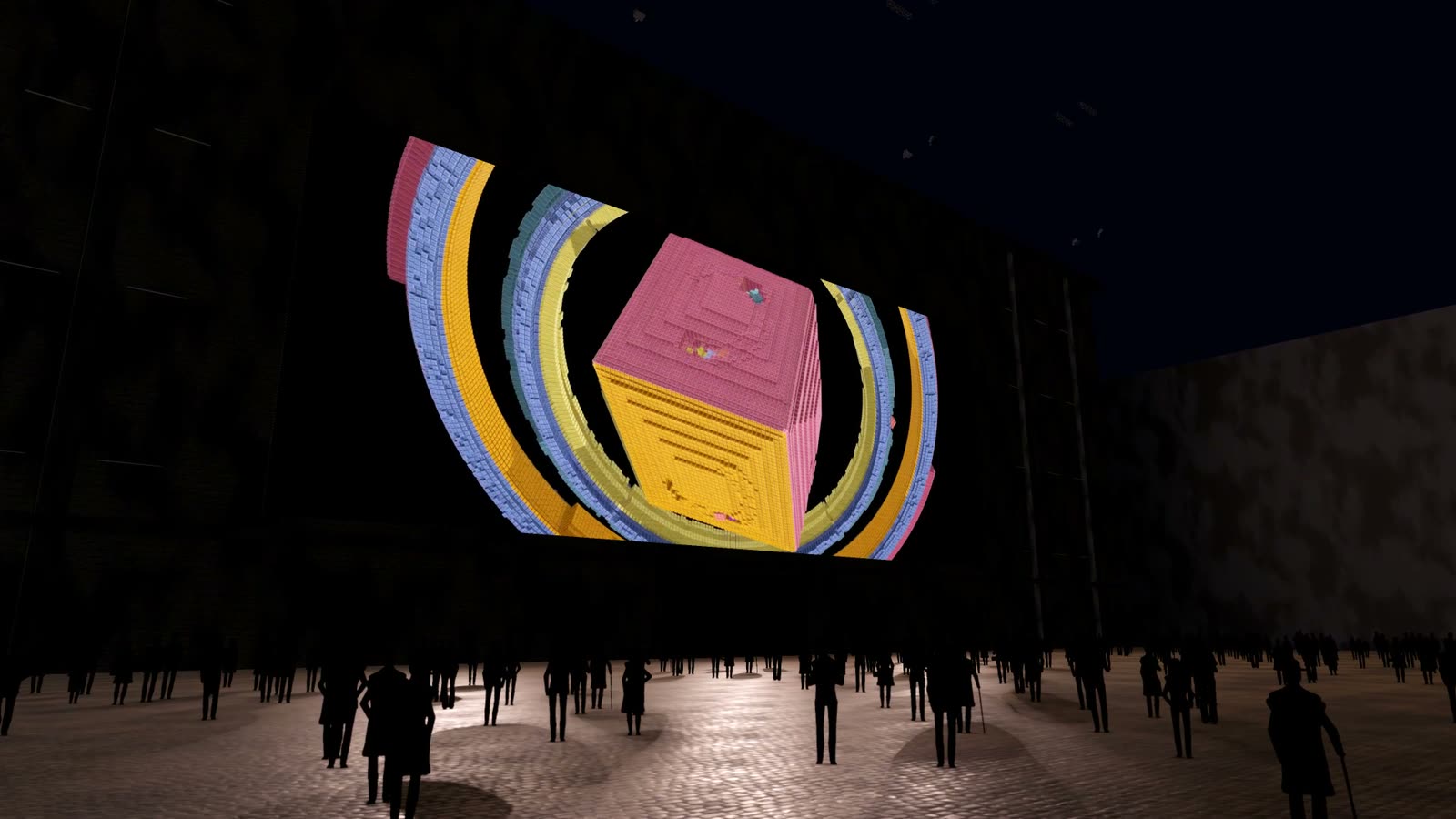

Ein Stadtplatz bei Nacht, eine Sandsteinfassade von 120 Metern Breite und 45 Metern Höhe. Auf ihr läuft „Stille“ aus der Reihe Ring Quader – 66 × 25 Meter auf sechs Großbildprojektoren, über einem Platz voller Menschen.

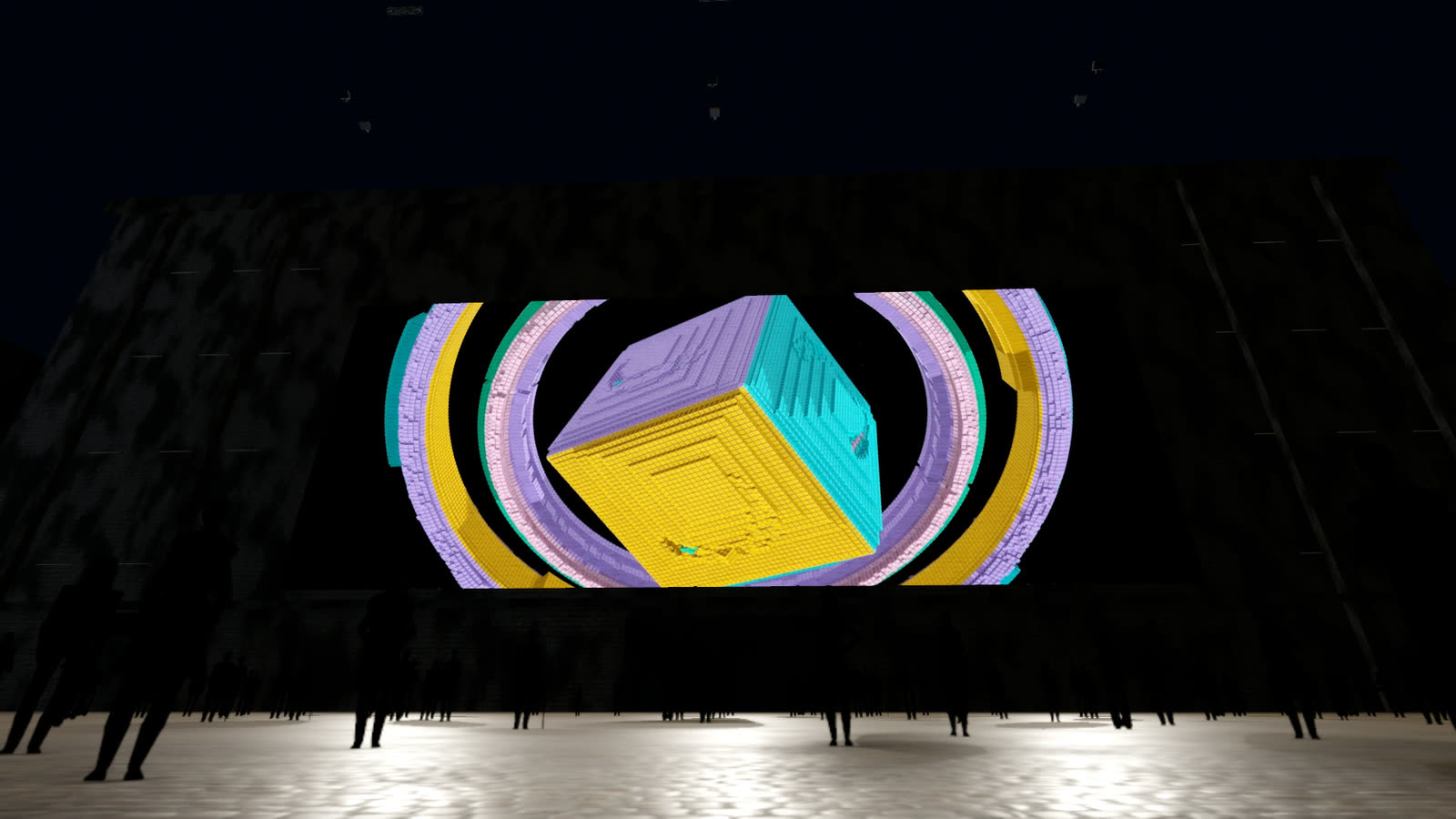

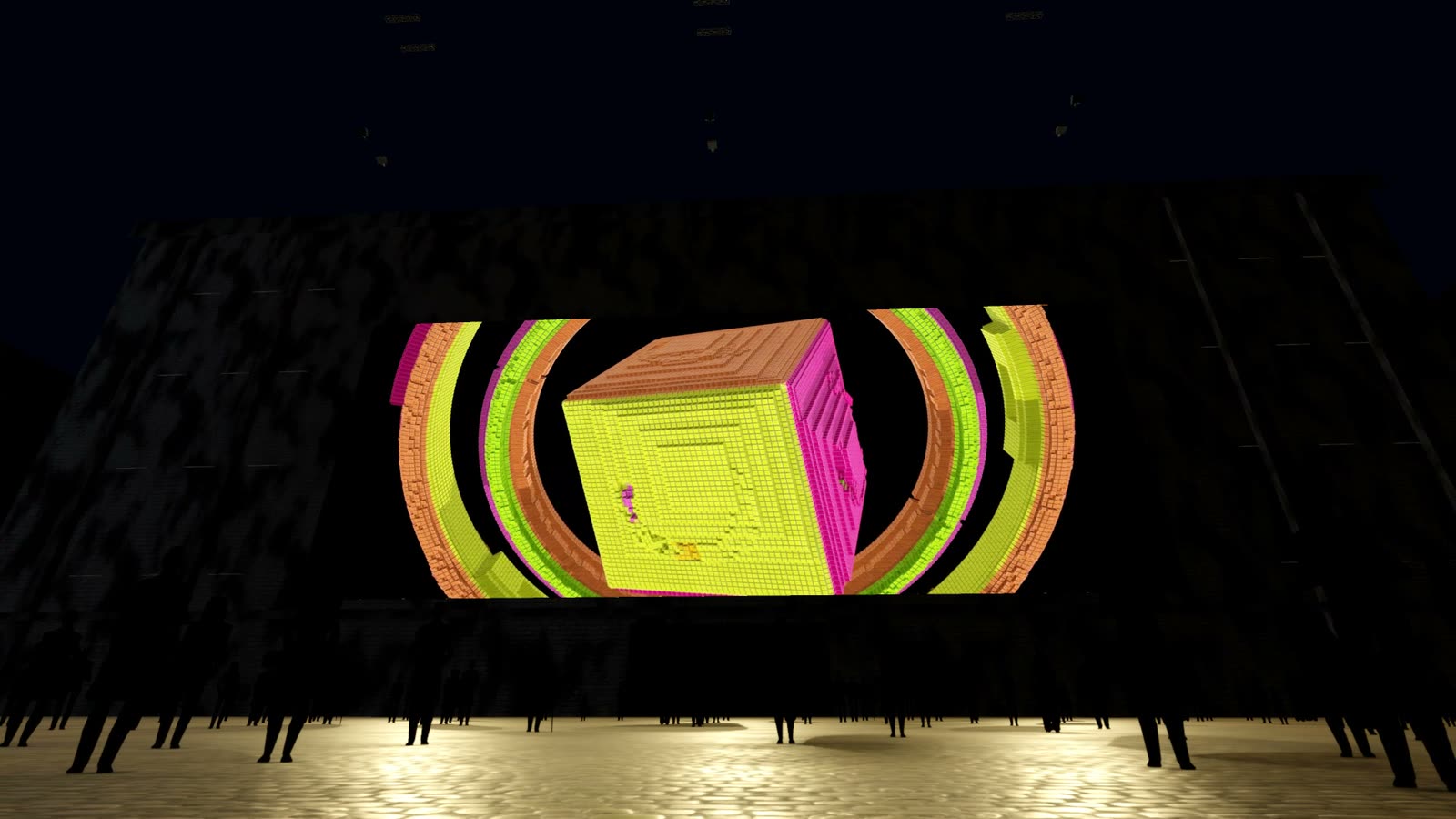

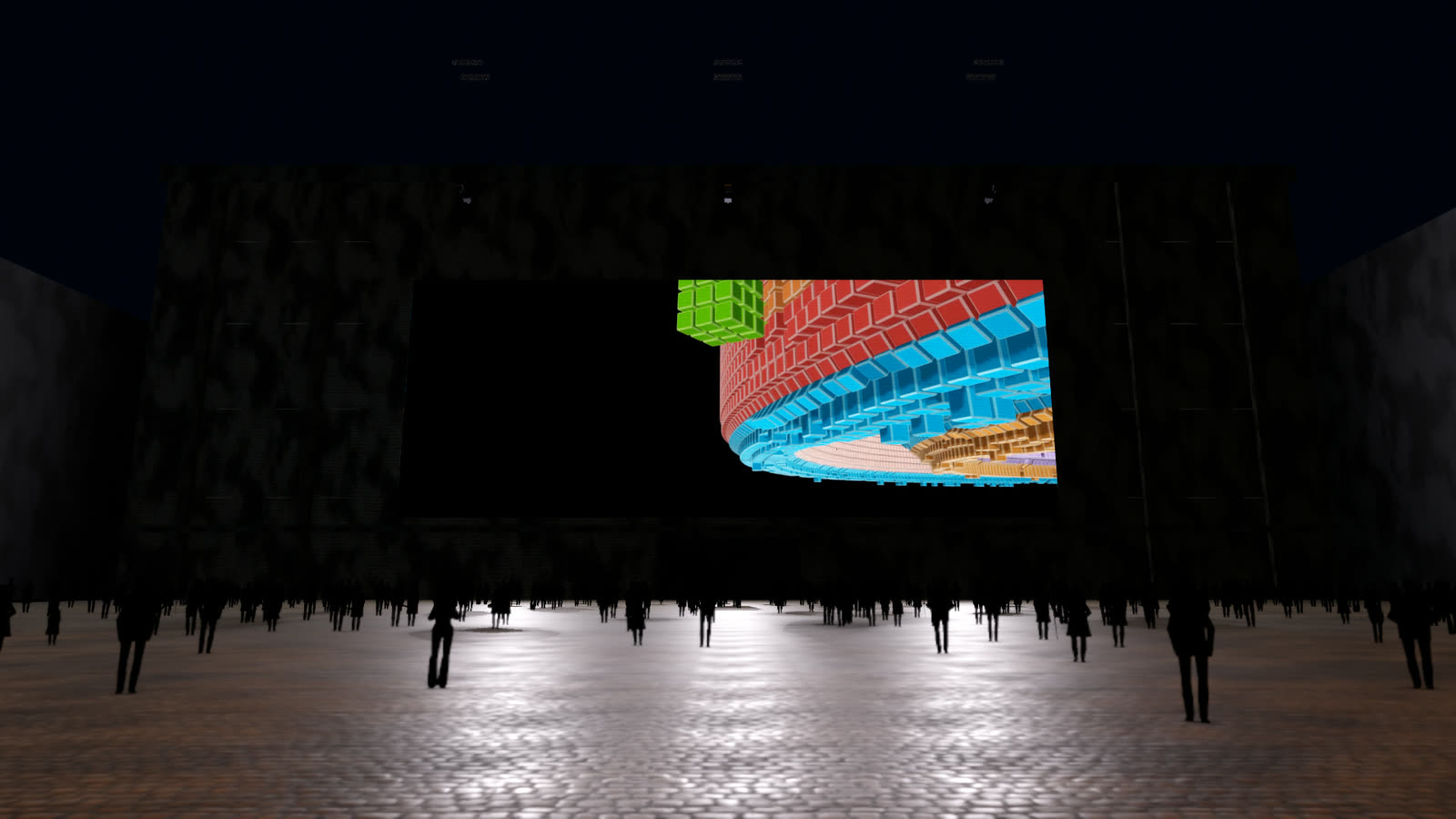

Das Bild besetzt die Mitte der Fassade, links und rechts bleiben Lisenen, Gesimse und dunkle Fensterreihen sichtbar. Sechs Projektionen im Raster 3 × 2 bilden ein Breitband aus der Mitte des Werkvideos, die Unterkante liegt auf acht Metern, über dem Portal. Nachbarhäuser rahmen den Platz als dunkle Blöcke, Straßenlaternen setzen warme Punkte am Rand.

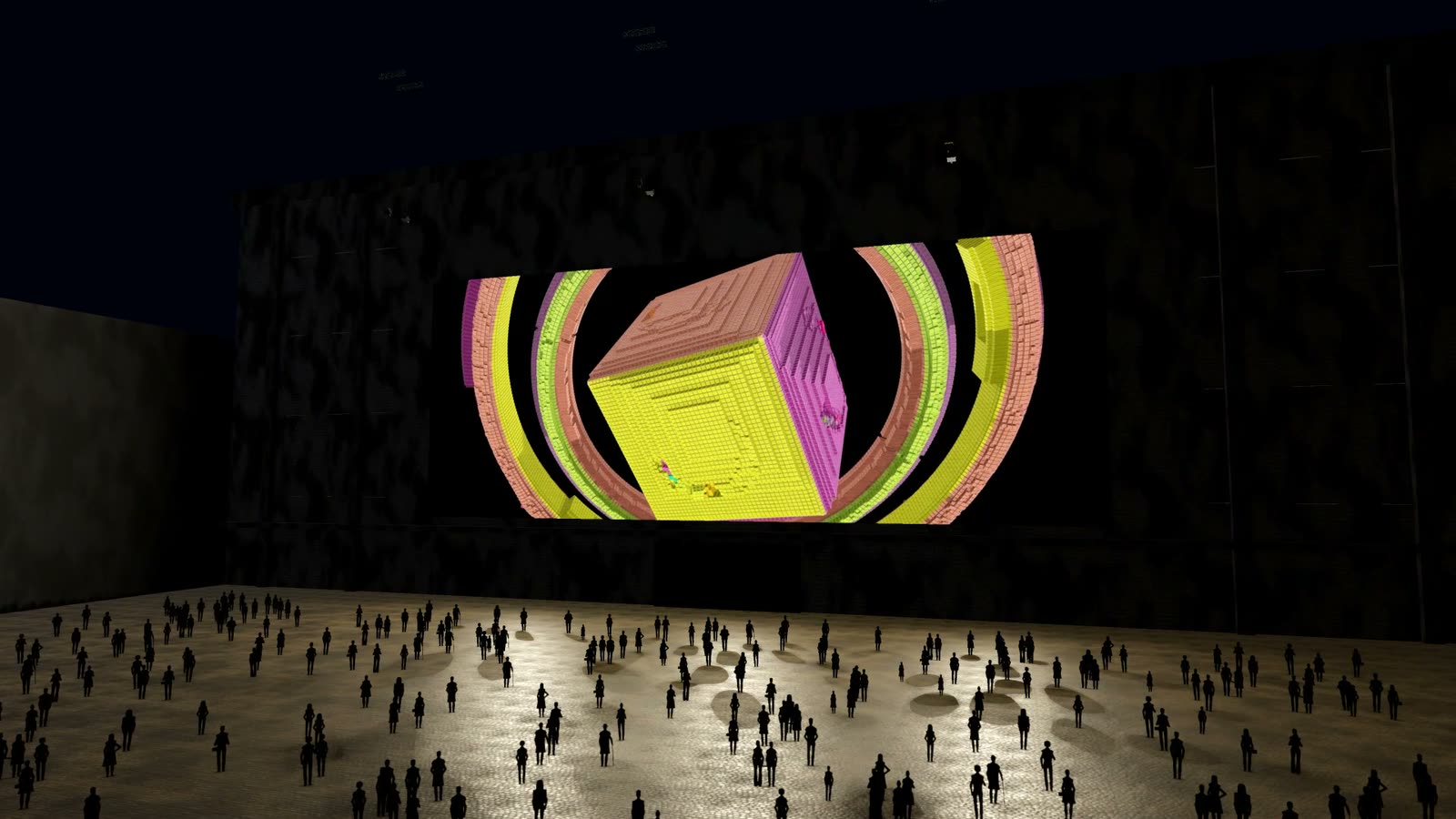

Über 300 Menschen stehen auf dem Pflaster, dicht vor der Fassade und locker bis zum Rand des Platzes. Die Arbeit wird zum Ereignis im Stadtraum – eine stille Bewegung über einem vollen Platz.

Technik

Was es braucht, um diesen Raum zu bauen: Maße, Geräte, Helligkeit.

Drei Bildpositionen mit je zwei deckungsgleich gestapelten Projektoren Barco QDX-4K45 (Objektiv R9862001 TLD+ 90 Grad ST (0.65-0.85), am QDX-4K 0,67-0,88, je 45.000 Lumen) an Quertraversen. Jedes Teilbild misst 22,00 × 12,38 m bei einer Unterkante von 20,38 m; der Projektionsabstand beträgt 18,40 m (Wurfverhältnis 0,84:1, Lens-Shift -55 % vertikal). Rechnerische Leuchtdichte auf der Wand mit Stacking: etwa 105 cd/m². Drei Bildpositionen mit je zwei deckungsgleich gestapelten Projektoren Christie Griffyn 4K50-RGB (Objektiv 144-111014-XX ILS4 0.9:1 HB fest (UHC: 163-117100-XX), je 50.000 Lumen) an Quertraversen. Jedes Teilbild misst 22,00 × 12,38 m bei einer Unterkante von 8,00 m; der Projektionsabstand beträgt 20,60 m (Wurfverhältnis 0,94:1, Lens-Shift -155 % vertikal). Rechnerische Leuchtdichte auf der Wand mit Stacking: etwa 117 cd/m². Alternativen, Preisrahmen und alle Maße je Gerät stehen in der Stückliste; Grundriss, Schnitt und Axonometrie zeigen die Projektionskegel.

Raum

Der Raum des Szenarios und wie die Bilder darin stehen.

Raum: nächtlicher Stadtplatz vor einer Sandsteinfassade, Nachbarhäuser, Straßenlaternen
Konstellation: 3 × 2 Großbild-Beamer, Breitband aus der Bildmitte (Fassadenprojektion)
Besucher (ca.): 320

Raum	Breite	Tiefe	Höhe
Platz	120 m	90 m	45 m

Projektion

Wie die Bilder entstehen: Geräte, Bildgröße, Abstand und Aufhängung.

6 × Beamer

22 m × 12,38 m je Bild

Stacking: je Bild 2 Geräte, deckungsgleich
Unterkante: 20,38 m
Abstand: 18,4 m
Wurfverhältnis: 0,84 : 1
Lens-Shift: -55 % senkrecht
Montage: an der Traverse

6 × Beamer

22 m × 12,38 m je Bild

Stacking: je Bild 2 Geräte, deckungsgleich
Unterkante: 8 m
Abstand: 20,6 m
Wurfverhältnis: 0,94 : 1
Lens-Shift: -155 % senkrecht
Montage: an der Traverse

Alle Teilbilder gehören zu einem Bild – ein Rechner gibt sie zugleich und bildgenau aus.

Echtzeit und Interaktion

Im Film läuft eine Aufnahme. In der Installation wird die Arbeit live berechnet – und kann auf den Raum und die Besucher reagieren.

Berechnung: live in Echtzeit auf einem High-End-Rechner mit leistungsfähiger 3D-Grafikkarte, ab NVIDIA RTX 4070; bei vielen Bildflächen auch mit mehreren Grafikkarten
Ausgabe: alle Beamer eines Raums aus einem Rechner, als aufeinander abgestimmte Zonen statt einzelner Videos
Interaktion: 3D-LiDAR-Scanner erfassen Personen und Bewegungen im Raum; die Arbeit kann darauf reagieren
Einpassung: Mapping an die reale Architektur – Kanten, Stützen, Decken und Böden

Helligkeit

Ob das Bild hell genug wird: erreichte Leuchtdichte gegen den Zielwert. Der Strich im Balken ist der Zielwert.

6 × Barco QDX-4K45hell genug

Leuchtdichte: 105 cd/m²
Zielwert: 60 cd/m²
benötigter Lichtstrom: 66.713 lm
Lichtstrom: 2 × 45.000 lm

6 × Christie Griffyn 4K50-RGBhell genug

Leuchtdichte: 117 cd/m²
Zielwert: 60 cd/m²
benötigter Lichtstrom: 66.713 lm
Lichtstrom: 2 × 50.000 lm

Geräte

Die Referenzgeräte, mit denen gerechnet wurde. Geräte gleicher Klasse eignen sich ebenso.

Barco QDX-4K45

Objektiv: R9862001 TLD+ 90 Grad ST (0.65-0.85), am QDX-4K 0,67-0,88
Lichtstrom: 2 × 45.000 lm
Gewicht: 77,5 kg

Alternativen (3)

Modell	Objektiv	Lichtstrom	Leuchtdichte
Barco UDX-4K40 FLEX	R9862001 TLD+ 90 Grad ST (0.65-0.85), am UDX-4K 0,72-0,94	2 × 40.000 lm	94 cd/m²
Panasonic PT-RQ35K2	ET-D3LEW300 (Weitwinkel-Zoom)	3 × 30.500 lm	107 cd/m²
Panasonic PT-RQ35K2	ET-D3LEW200 / ET-D3LEW201 (Kurzdistanz-Zoom)	3 × 30.500 lm	107 cd/m²

Christie Griffyn 4K50-RGB

Objektiv: 144-111014-XX ILS4 0.9:1 HB fest (UHC: 163-117100-XX)
Lichtstrom: 2 × 50.000 lm
Gewicht: 89,3 kg

Alternativen (3)

Modell	Objektiv	Lichtstrom	Leuchtdichte
Barco QDX-4K45	R9801414 TLD+ (0.8-1.16), am QDX-4K 0,86-1,25	2 × 45.000 lm	105 cd/m²
Barco UDX-4K40 FLEX	R9862001 TLD+ 90 Grad ST (0.65-0.85), am UDX-4K 0,72-0,94	2 × 40.000 lm	94 cd/m²
Barco UDX-4K40 FLEX	R9801414 TLD+ (0.8-1.16), am UDX-4K 0,92-1,33	2 × 40.000 lm	94 cd/m²

Preisrahmen und Stückliste auf Anfrage.

Zeichnungen

Axonometrie, Grundriss und Schnitt zeigen den Raum und die Projektionskegel.

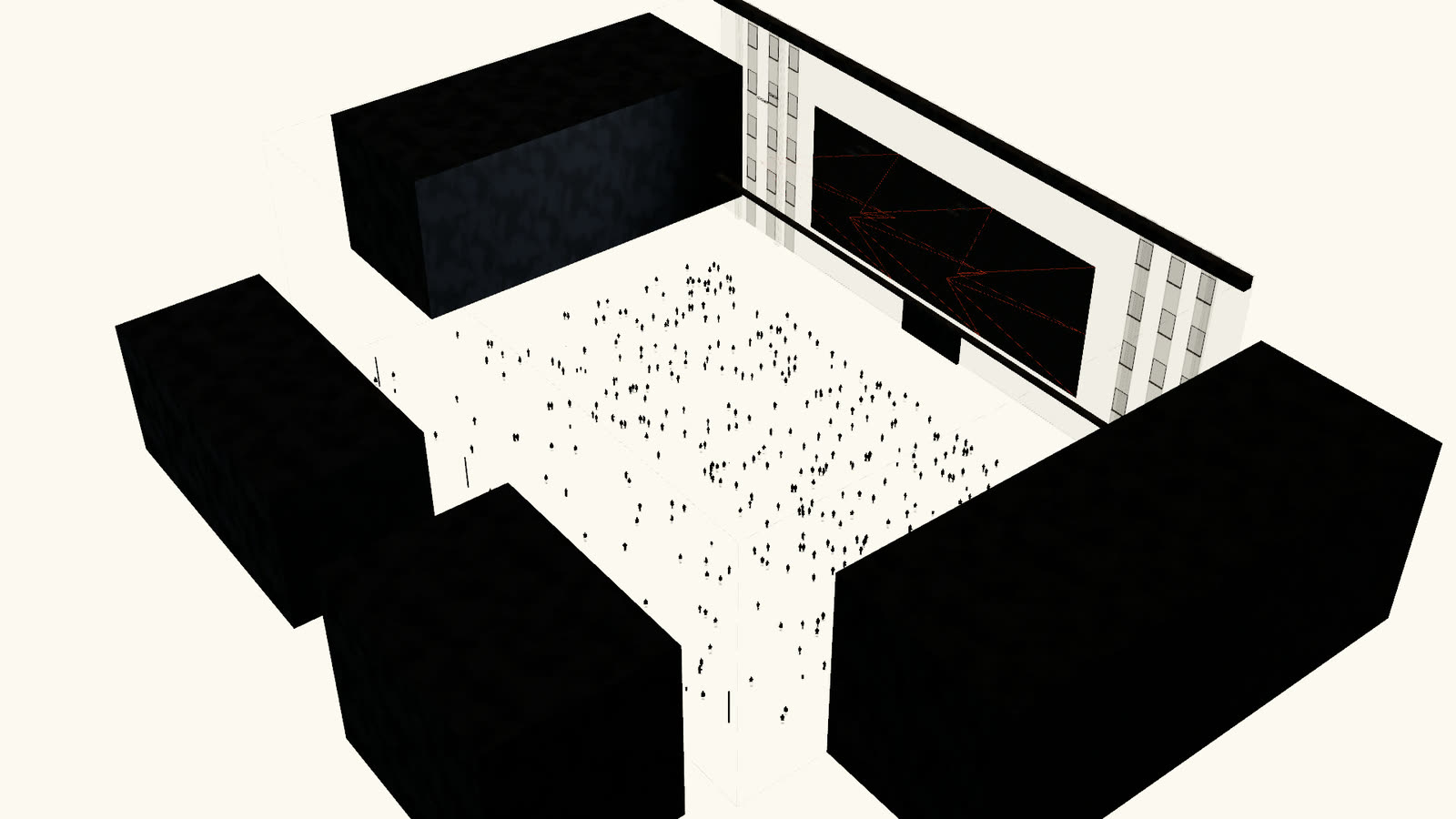

Ring Quader – Stadtplatz — Axonometrie — **Axonometrie** · unmaßstäblich

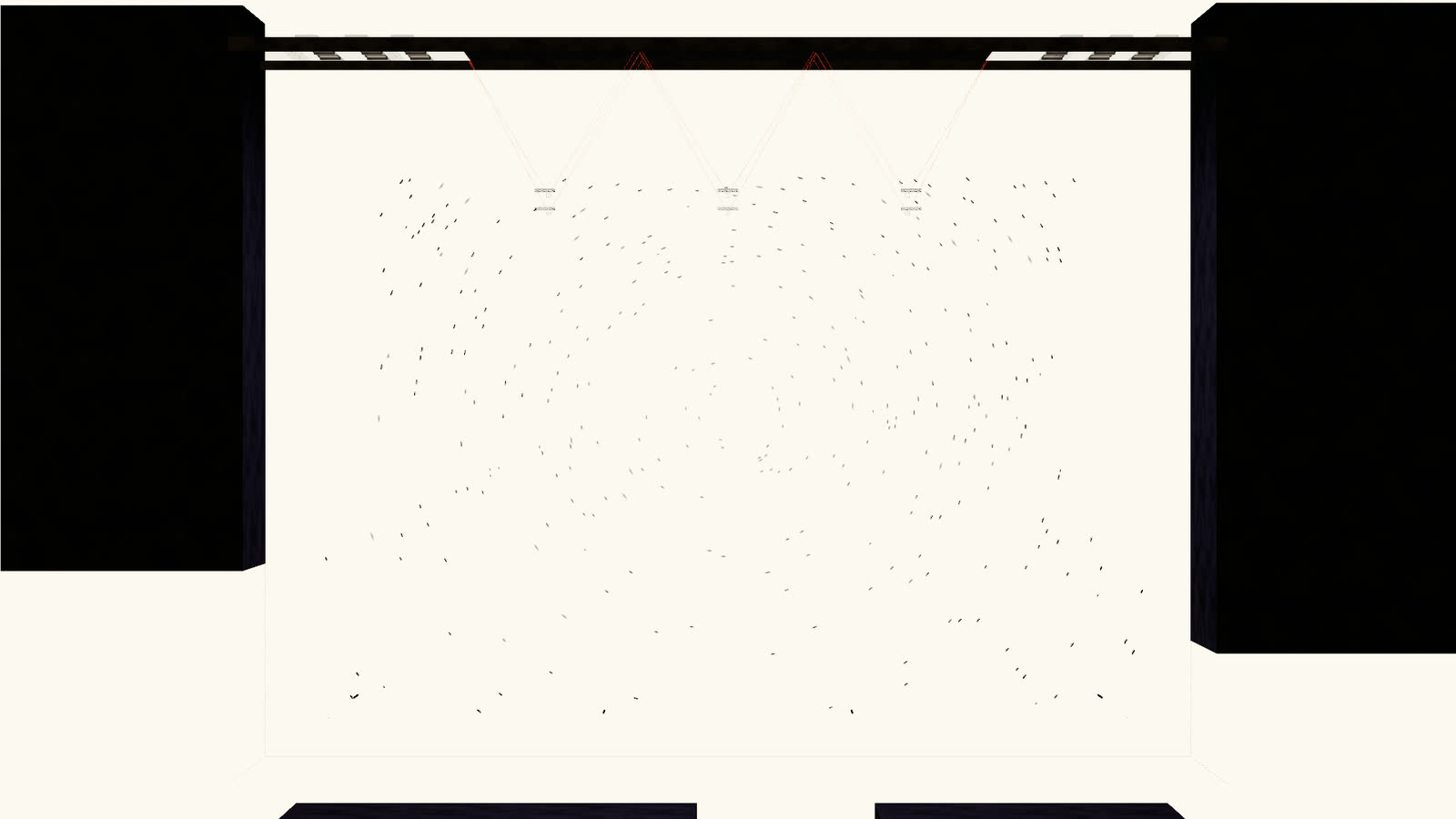

Ring Quader – Stadtplatz — Grundriss — **Grundriss**

Ring Quader – Stadtplatz — Schnitt — **Schnitt** · unmaßstäblich

Begriffe

Echtzeit: Das Bild wird in jedem Moment neu berechnet, etwa 60-mal in der Sekunde, statt als fertiges Video abgespielt zu werden.
3D-LiDAR-Scanner: Tastet den Raum mit Laserlicht ab und erfasst Personen und Bewegungen dreidimensional – die Grundlage der Interaktion.
High-End-Rechner: Ein Rechner mit leistungsfähiger 3D-Grafikkarte – ab NVIDIA RTX 4070 –, der das Bild live berechnet und alle Beamer zugleich ansteuert.
Mapping: Passt die Projektion an die tatsächliche Geometrie des Raums an, damit Bild und Architektur genau zusammentreffen.
Wurfverhältnis: Abstand geteilt durch Bildbreite. Bei 0,8 : 1 steht der Beamer für ein 6 m breites Bild 4,8 m entfernt.
Lens-Shift: Verschiebt das Bild im Objektiv, ohne den Beamer zu kippen – so bleibt es rechteckig.
Lichtstrom: Wie viel Licht der Beamer abgibt, in Lumen.
Leuchtdichte: Wie hell die Bildfläche dem Auge erscheint, in Candela je Quadratmeter. In einem dunklen Raum genügen etwa 60.
Unterkante: Die Höhe der unteren Bildkante über dem Boden.
Stacking: Mehrere Beamer projizieren dasselbe Bild genau übereinander. Ihr Licht addiert sich – so werden auch sehr große Bildflächen hell genug.
Synchrone Ausgabe: Mehrere Beamer zeigen Teile desselben Bildes; ein Rechner gibt sie gleichzeitig aus – live berechnet oder als Video.
