Minimal – Salle de couleur

Trois œuvres, trois murs, un espace fait de couleur

VisualisationMuséeÉtude spatiale libre

Visualisation d'un espace fictif – pas un projet réalisé.

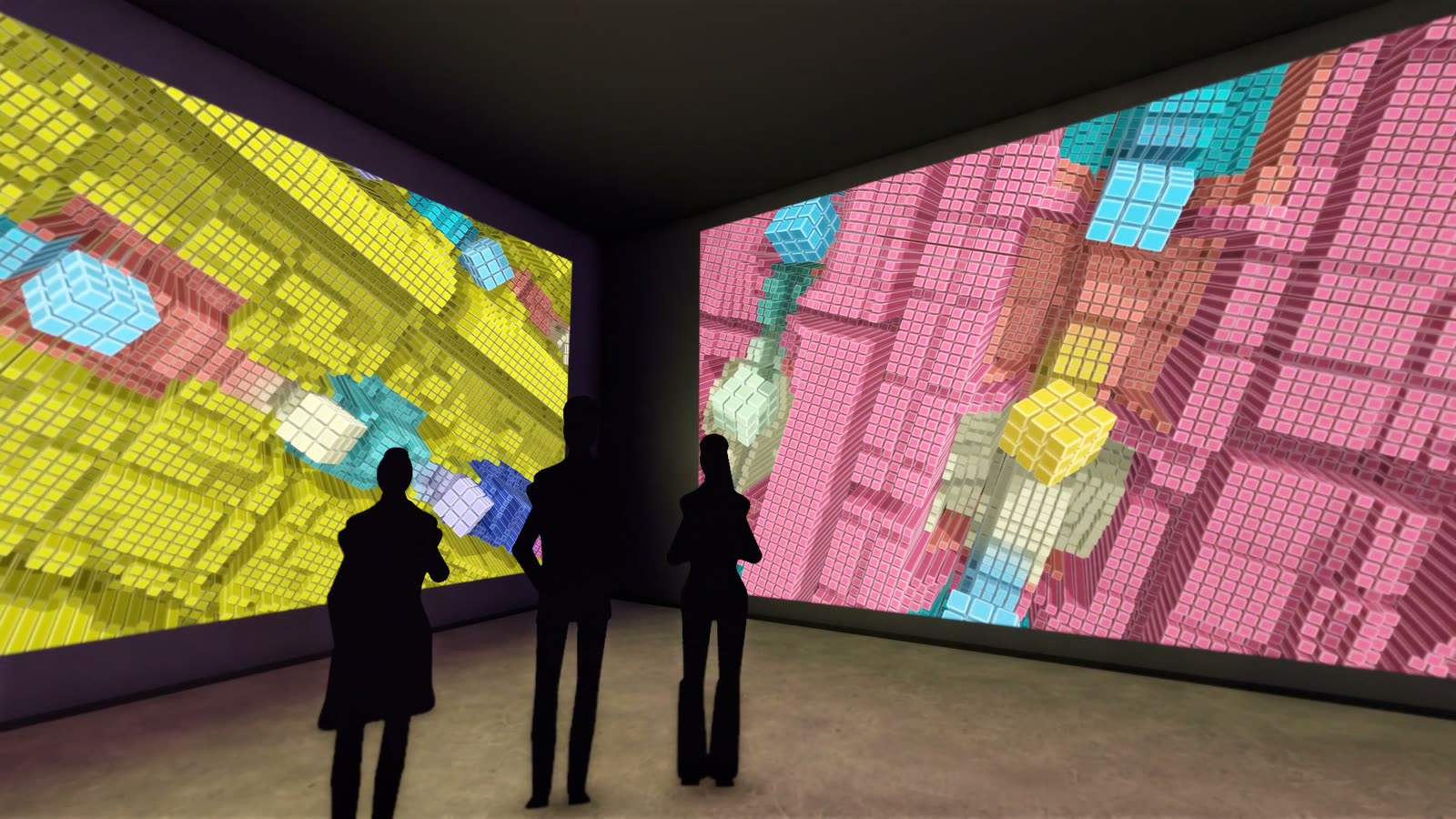

Une salle de douze mètres sur neuf, investie par les images presque jusqu'au plafond : sur chacun de trois murs, une œuvre de la série Minimal – Spalten, Kreuz et Raster.

On entre dans la salle depuis un couloir sombre. Les trois projections montent jusque juste sous le plafond ; la lumière colorée des images tombe sur le sol et les visiteurs et teinte toute la salle.

Les trois œuvres appartiennent à la même série et forment ensemble un environnement dans lequel les traces de pavés semblent se prolonger d'un mur à l'autre.

Technique

Ce qu'il faut pour construire cet espace : dimensions, appareils, luminosité.

Surface d’image 1: Un projecteur Barco G62-W9 avec objectif R9801840 G lens 0.75-0.95:1 (courte focale), de 9 500 lumens, est suspendu au plafond. L'image mesure 8,00 × 4,50 m, avec un bord inférieur à 0,25 m ; la distance de projection est de 6,50 m (rapport de projection 0,81:1, décalage d'objectif vertical de -45 %). Luminance calculée sur le mur : environ 84 cd/m².

Surface d’image 2: Deux projecteurs Panasonic PT-MZ882 avec objectif ET-ELW22 (zoom courte focale), de 8 200 lumens chacun, sont suspendus au plafond. Chaque image partielle mesure 7,20 × 4,05 m, avec un bord inférieur à 0,45 m ; la distance de projection est de 5,82 m (rapport de projection 0,81:1, décalage d'objectif vertical de -45 %). Luminance calculée sur le mur : environ 90 cd/m².

Les alternatives, la fourchette de prix et toutes les dimensions par appareil figurent dans la liste du matériel ; le plan, la coupe et l'axonométrie montrent les cônes de projection.

Espace

L'espace du scénario et la place qu'y occupent les images.

Espace: salle obscure avec couloir d'accès
Configuration: une grande projection unique par mur

Espace	Largeur	Profondeur	Hauteur
Salle de couleur	12 m	9 m	5 m
Couloir	12 m	4,2 m	3,3 m

Projection

Comment naissent les images : appareils, taille d'image, distance et fixation.

1 × Projecteur · Surface d’image 1

8 m × 4,5 m par image

Bord inférieur: 0,25 m
Distance: 6,5 m
Rapport de projection: 0,81 : 1
Décalage d'objectif: -45 % vertical
Fixation: au plafond

2 × Projecteur · Surface d’image 2

7,2 m × 4,05 m par image

Bord inférieur: 0,45 m
Distance: 5,82 m
Rapport de projection: 0,81 : 1
Décalage d'objectif: -45 % vertical
Fixation: au plafond

Temps réel et interaction

Le film montre un enregistrement. Dans l'installation, l'œuvre est calculée en direct – et peut réagir à l'espace et aux visiteurs.

Calcul: en direct, en temps réel, sur un ordinateur haut de gamme doté d'une carte graphique 3D puissante, à partir d'une NVIDIA RTX 4070 ; avec de nombreuses surfaces d'image, également avec plusieurs cartes graphiques
Sortie: tous les projecteurs d'une salle depuis un seul ordinateur, sous forme de zones coordonnées plutôt que de vidéos séparées
Interaction: des scanners LiDAR 3D captent les personnes et les mouvements dans l'espace ; l'œuvre peut y réagir
Ajustement: mapping sur l'architecture réelle – arêtes, piliers, plafonds et sols

Luminosité

Si l'image sera assez lumineuse : luminance atteinte comparée à la valeur cible. Le trait dans la barre indique la valeur cible.

1 × Barco G62-W9 · Surface d’image 1assez lumineux

Luminance: 84 cd/m²
Valeur cible: 60 cd/m²
flux lumineux requis: 8 822 lm
Flux lumineux: 9 500 lm

2 × Panasonic PT-MZ882 · Surface d’image 2assez lumineux

Luminance: 90 cd/m²
Valeur cible: 60 cd/m²
flux lumineux requis: 7 145 lm
Flux lumineux: 8 200 lm

Appareils

Les appareils de référence utilisés pour les calculs. Des appareils de même catégorie conviennent tout autant.

Barco G62-W9

Objectif: R9801840 G lens 0.75-0.95:1 (Short Throw)
Flux lumineux: 9 500 lm
Poids: 17,4 kg

Alternatives (3)

Modèle	Objectif	Flux lumineux	Luminance
Panasonic PT-REZ15	ET-C1W400 (Weitwinkel-Zoom)	15 000 lm	133 cd/m²
Panasonic PT-RQ35K2	ET-D3LEW200 / ET-D3LEW201 (Kurzdistanz-Zoom)	30 500 lm	270 cd/m²
Barco UDX-4K40 FLEX	R9862001 TLD+ 90 Grad ST (0.65-0.85), am UDX-4K 0,72-0,94	40 000 lm	354 cd/m²

Panasonic PT-MZ882

Objectif: ET-ELW22 (Short-Throw-Zoom)
Flux lumineux: 8 200 lm
Poids: 18,6 kg

Alternatives (3)

Modèle	Objectif	Flux lumineux	Luminance
Barco G62-W9	R9801840 G lens 0.75-0.95:1 (Short Throw)	9 500 lm	104 cd/m²
Panasonic PT-REZ15	ET-C1W400 (Weitwinkel-Zoom)	15 000 lm	164 cd/m²
Panasonic PT-RQ35K2	ET-D3LEW200 / ET-D3LEW201 (Kurzdistanz-Zoom)	30 500 lm	333 cd/m²

Fourchette de prix et liste du matériel sur demande.

Plans

L'axonométrie, le plan et la coupe montrent l'espace et les cônes de projection.

Minimal – Salle de couleur — Axonométrie — **Axonométrie** · non à l'échelle

Minimal – Salle de couleur — Plan — **Plan**

Minimal – Salle de couleur — Coupe — **Coupe** · non à l'échelle

Glossaire

Temps réel: L'image est recalculée à chaque instant, environ 60 fois par seconde, au lieu d'être lue comme une vidéo terminée.
Scanner LiDAR 3D: Balaye l'espace avec de la lumière laser et capte les personnes et les mouvements en trois dimensions – la base de l'interaction.
Ordinateur haut de gamme: Un ordinateur doté d'une carte graphique 3D puissante – à partir d'une NVIDIA RTX 4070 –, qui calcule l'image en direct et pilote tous les projecteurs à la fois.
Mapping: Adapte la projection à la géométrie réelle de l'espace, pour que l'image et l'architecture coïncident exactement.
Rapport de projection: Distance divisée par la largeur de l'image. À 0,8 : 1, le projecteur se trouve à 4,8 m pour une image de 6 m de large.
Décalage d'objectif: Décale l'image dans l'objectif sans incliner le projecteur – elle reste ainsi rectangulaire.
Flux lumineux: La quantité de lumière émise par le projecteur, en lumens.
Luminance: La luminosité de la surface d'image telle que l'œil la perçoit, en candelas par mètre carré. Dans une pièce sombre, environ 60 suffisent.
Bord inférieur: La hauteur du bord inférieur de l'image au-dessus du sol.
