Fluid – Citerne

Un panorama au-dessus d'une eau sombre dans une citerne souterraine

VisualisationIndustrieÉtude spatiale libre

Visualisation d'un espace fictif – pas un projet réalisé.

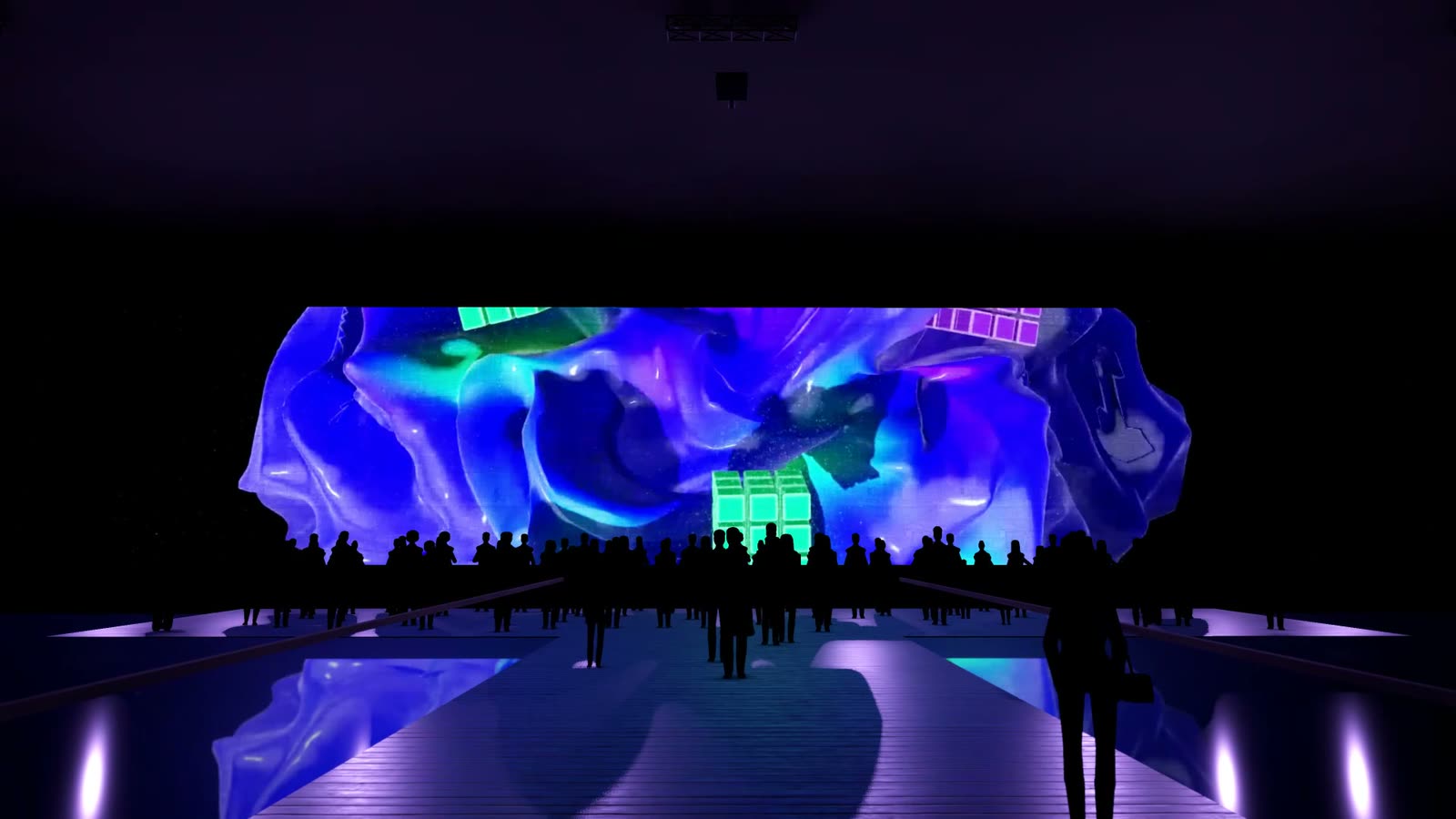

Une citerne souterraine de 80 × 45 mètres, une forêt de colonnes au-dessus d'une eau noire. Sur le mur nord, «Spalten » de la série Fluid se déroule en bande sur trois projections – 45 mètres de large, reflétée dans la surface de l'eau.

Depuis l'entrée, une passerelle en bois de six mètres de large mène tout droit à une plateforme devant l'image, toutes deux à 60 centimètres au-dessus de l'eau. Les colonnes sont disposées selon une trame de sept mètres et laissent l'axe de vue dégagé. L'image commence à un mètre et demi au-dessus de la ligne d'eau ; son reflet en double la hauteur et dissout le mur.

Les visiteurs se rassemblent sur la plateforme et le long de la passerelle. Entre les colonnes, l'obscurité demeure – seule la lumière de l'œuvre dessine les colonnes, les mains courantes et les personnes.

Technique

Ce qu'il faut pour construire cet espace : dimensions, appareils, luminosité.

Trois projecteurs Barco UDX-4K40 FLEX avec objectif R9862001 TLD+ 90° ST (0.65-0.85), 0,72-0,94 sur l'UDX-4K, de 40 000 lumens chacun, sont suspendus à des ponts truss transversaux. Chaque image partielle mesure 15,00 × 8,44 m, avec un bord inférieur à 1,50 m ; la distance de projection est de 12,45 m (rapport de projection 0,83:1, décalage d'objectif vertical de -57 %). Luminance calculée sur le mur : environ 101 cd/m². Les alternatives, la fourchette de prix et toutes les dimensions par appareil figurent dans la liste du matériel ; le plan, la coupe et l'axonométrie montrent les cônes de projection.

Espace

L'espace du scénario et la place qu'y occupent les images.

Espace: citerne souterraine avec forêt de colonnes au-dessus de l'eau, passerelle en bois et plateforme
Configuration: trois formats paysage côte à côte issus d'une seule vidéo (bande prise au centre de l'image)
Visiteurs (env.): 110

Espace	Largeur	Profondeur	Hauteur
Citerne	80 m	45 m	12 m
Passerelle	6 m	33 m	11,4 m
Plateforme	24 m	6 m	11,4 m

Projection

Comment naissent les images : appareils, taille d'image, distance et fixation.

3 × Projecteur

15 m × 8,44 m par image

Bord inférieur: 1,5 m
Distance: 12,45 m
Rapport de projection: 0,83 : 1
Décalage d'objectif: -57 % vertical
Fixation: sur le pont truss

Toutes les images partielles forment une seule image – un ordinateur les diffuse simultanément, à l'image près.

Temps réel et interaction

Le film montre un enregistrement. Dans l'installation, l'œuvre est calculée en direct – et peut réagir à l'espace et aux visiteurs.

Calcul: en direct, en temps réel, sur un ordinateur haut de gamme doté d'une carte graphique 3D puissante, à partir d'une NVIDIA RTX 4070 ; avec de nombreuses surfaces d'image, également avec plusieurs cartes graphiques
Sortie: tous les projecteurs d'une salle depuis un seul ordinateur, sous forme de zones coordonnées plutôt que de vidéos séparées
Interaction: des scanners LiDAR 3D captent les personnes et les mouvements dans l'espace ; l'œuvre peut y réagir
Ajustement: mapping sur l'architecture réelle – arêtes, piliers, plafonds et sols

Luminosité

Si l'image sera assez lumineuse : luminance atteinte comparée à la valeur cible. Le trait dans la barre indique la valeur cible.

3 × Barco UDX-4K40 FLEXassez lumineux

Luminance: 101 cd/m²
Valeur cible: 60 cd/m²
flux lumineux requis: 31 013 lm
Flux lumineux: 40 000 lm

Appareils

Les appareils de référence utilisés pour les calculs. Des appareils de même catégorie conviennent tout autant.

Barco UDX-4K40 FLEX

Objectif: R9862001 TLD+ 90 Grad ST (0.65-0.85), am UDX-4K 0,72-0,94
Flux lumineux: 40 000 lm
Poids: 92 kg

Alternatives (3)

Modèle	Objectif	Flux lumineux	Luminance
Barco QDX-4K45	R9862001 TLD+ 90 Grad ST (0.65-0.85), am QDX-4K 0,67-0,88	45 000 lm	113 cd/m²
Panasonic PT-RQ35K2	ET-D3LEW300 (Weitwinkel-Zoom)	2 × 30 500 lm	153 cd/m²
Panasonic PT-RQ35K2	ET-D3LEW200 / ET-D3LEW201 (Kurzdistanz-Zoom)	2 × 30 500 lm	153 cd/m²

Fourchette de prix et liste du matériel sur demande.

Plans

L'axonométrie, le plan et la coupe montrent l'espace et les cônes de projection.

Fluid – Citerne — Axonométrie — **Axonométrie** · non à l'échelle

Fluid – Citerne — Coupe — **Coupe** · non à l'échelle

Glossaire

Temps réel: L'image est recalculée à chaque instant, environ 60 fois par seconde, au lieu d'être lue comme une vidéo terminée.
Scanner LiDAR 3D: Balaye l'espace avec de la lumière laser et capte les personnes et les mouvements en trois dimensions – la base de l'interaction.
Ordinateur haut de gamme: Un ordinateur doté d'une carte graphique 3D puissante – à partir d'une NVIDIA RTX 4070 –, qui calcule l'image en direct et pilote tous les projecteurs à la fois.
Mapping: Adapte la projection à la géométrie réelle de l'espace, pour que l'image et l'architecture coïncident exactement.
Rapport de projection: Distance divisée par la largeur de l'image. À 0,8 : 1, le projecteur se trouve à 4,8 m pour une image de 6 m de large.
Décalage d'objectif: Décale l'image dans l'objectif sans incliner le projecteur – elle reste ainsi rectangulaire.
Flux lumineux: La quantité de lumière émise par le projecteur, en lumens.
Luminance: La luminosité de la surface d'image telle que l'œil la perçoit, en candelas par mètre carré. Dans une pièce sombre, environ 60 suffisent.
Bord inférieur: La hauteur du bord inférieur de l'image au-dessus du sol.
Sortie synchronisée: Plusieurs projecteurs montrent des parties de la même image ; un ordinateur les diffuse simultanément – calculées en direct ou en vidéo.
