Minimal Ring – Musée

Onze œuvres dans une halle d'exposition, sur des cimaises autoportantes et dans un cabinet

VisualisationMuséeÉtude spatiale libre

Visualisation d'un espace fictif – pas un projet réalisé.

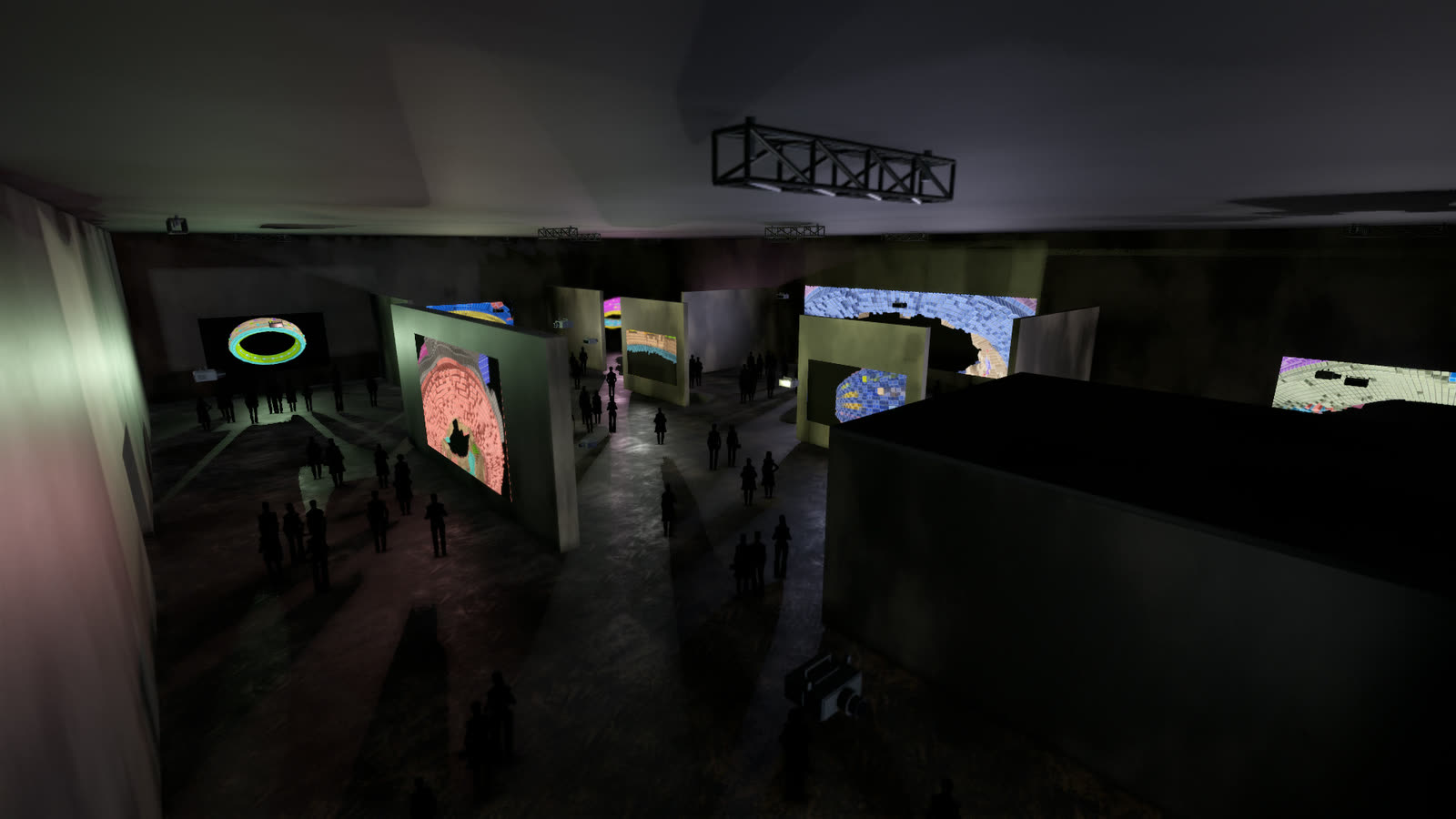

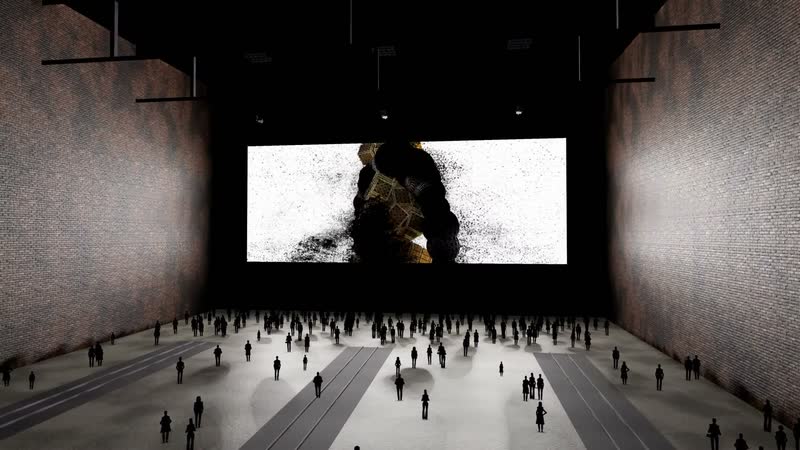

Une halle d'exposition de 48 × 36 mètres, haute de neuf mètres. Des cimaises autoportantes la divisent en salles, alcôves et percées visuelles ; onze œuvres de la série Minimal Ring y sont diffusées sur quatorze projecteurs – une exposition dont on peut faire le tour, que l'on peut traverser et découvrir d'un mur à l'autre.

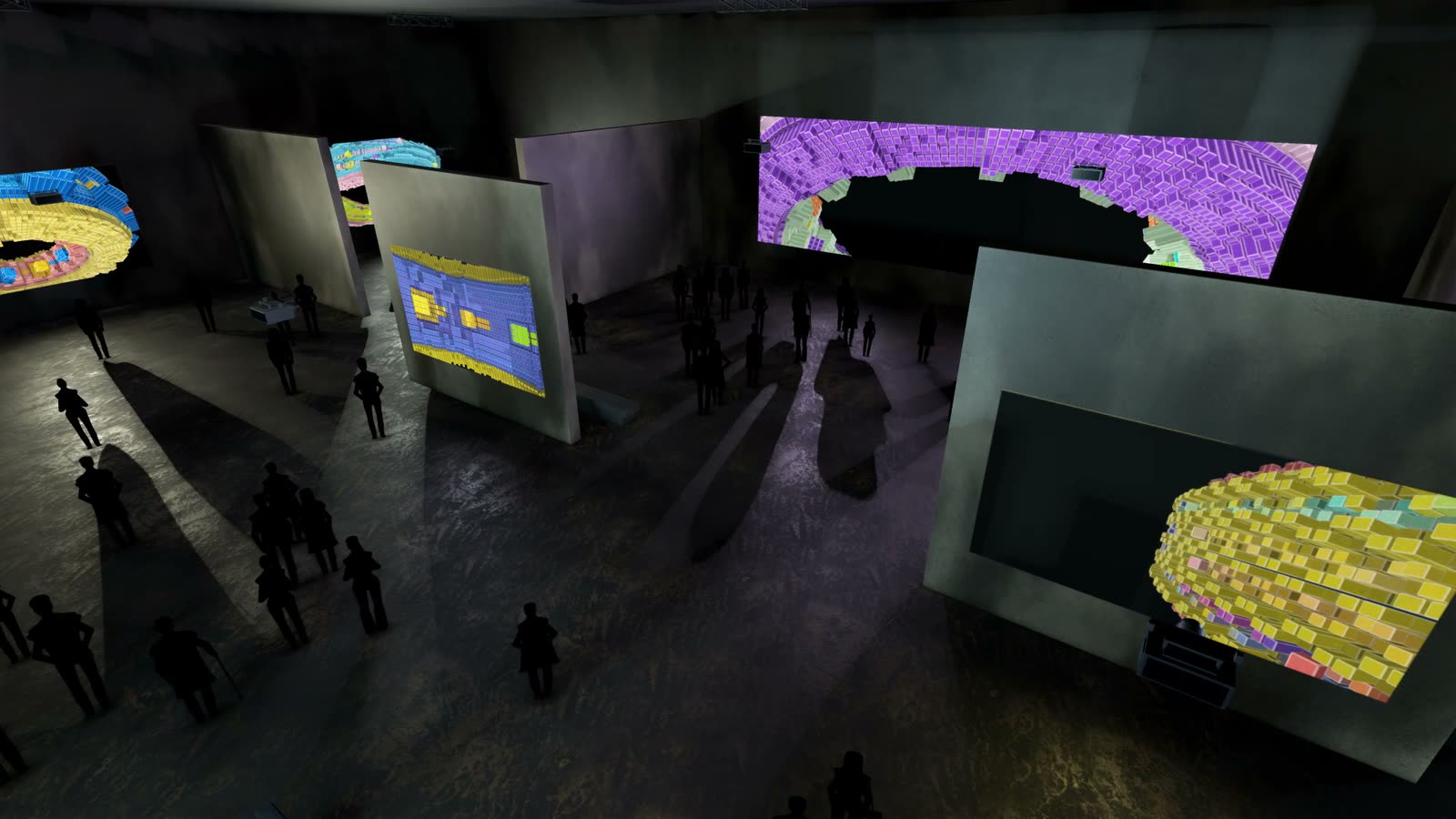

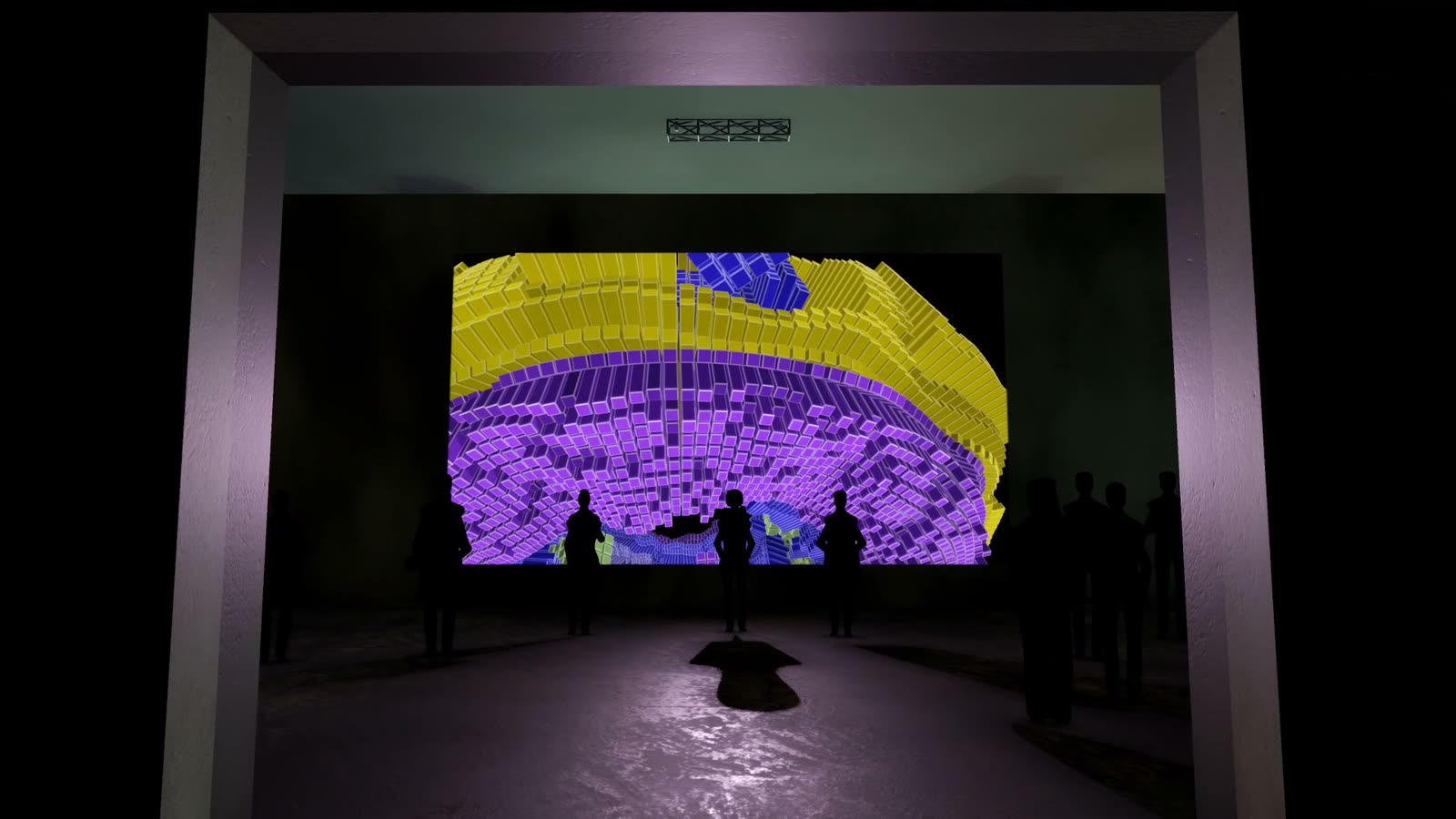

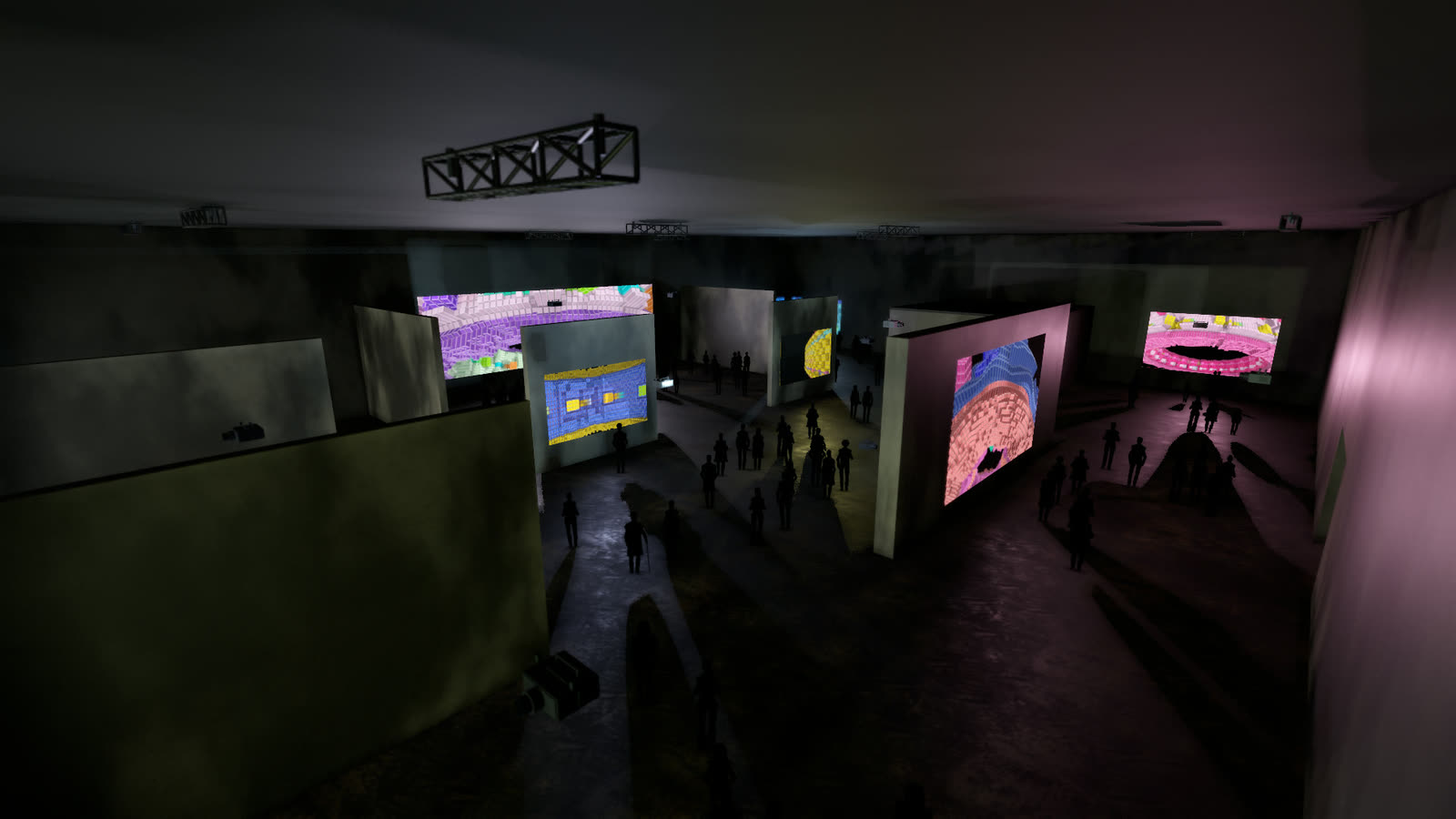

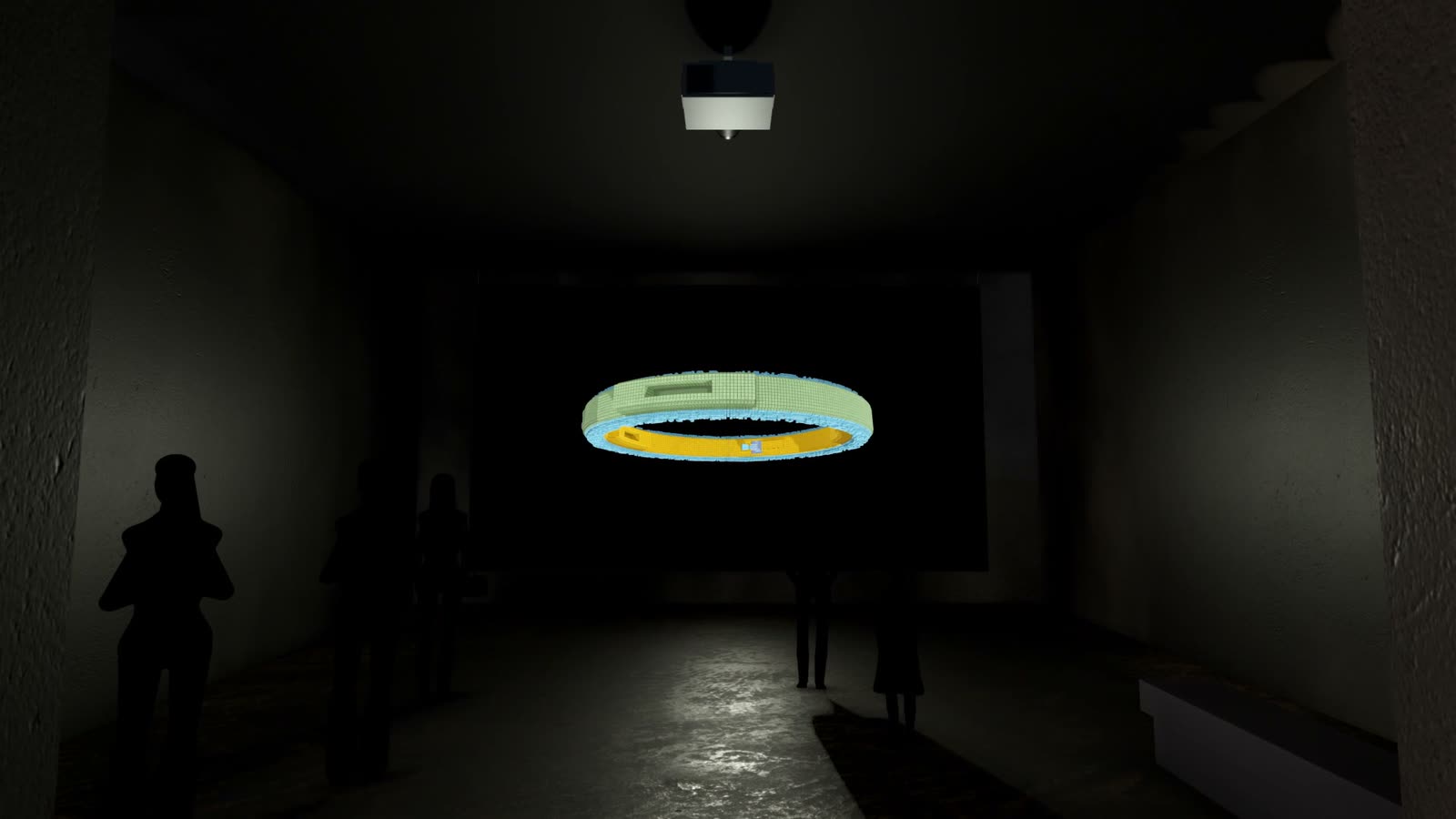

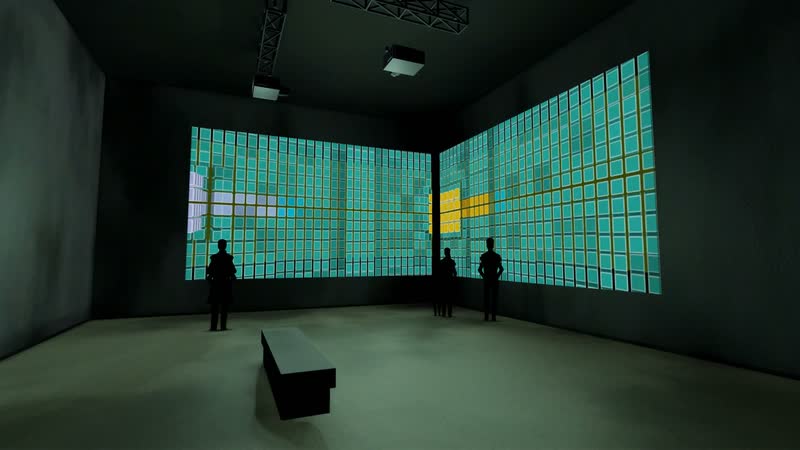

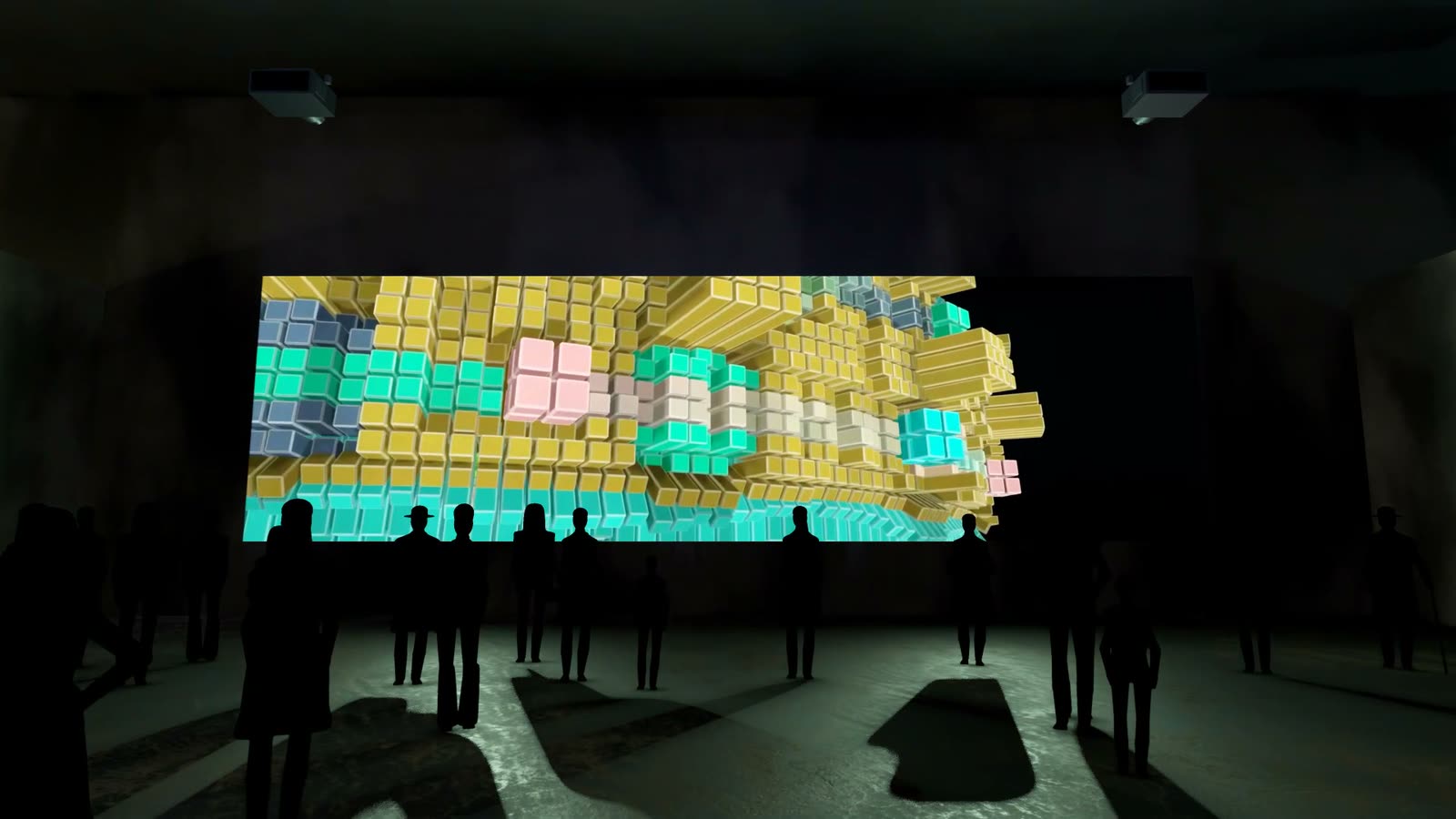

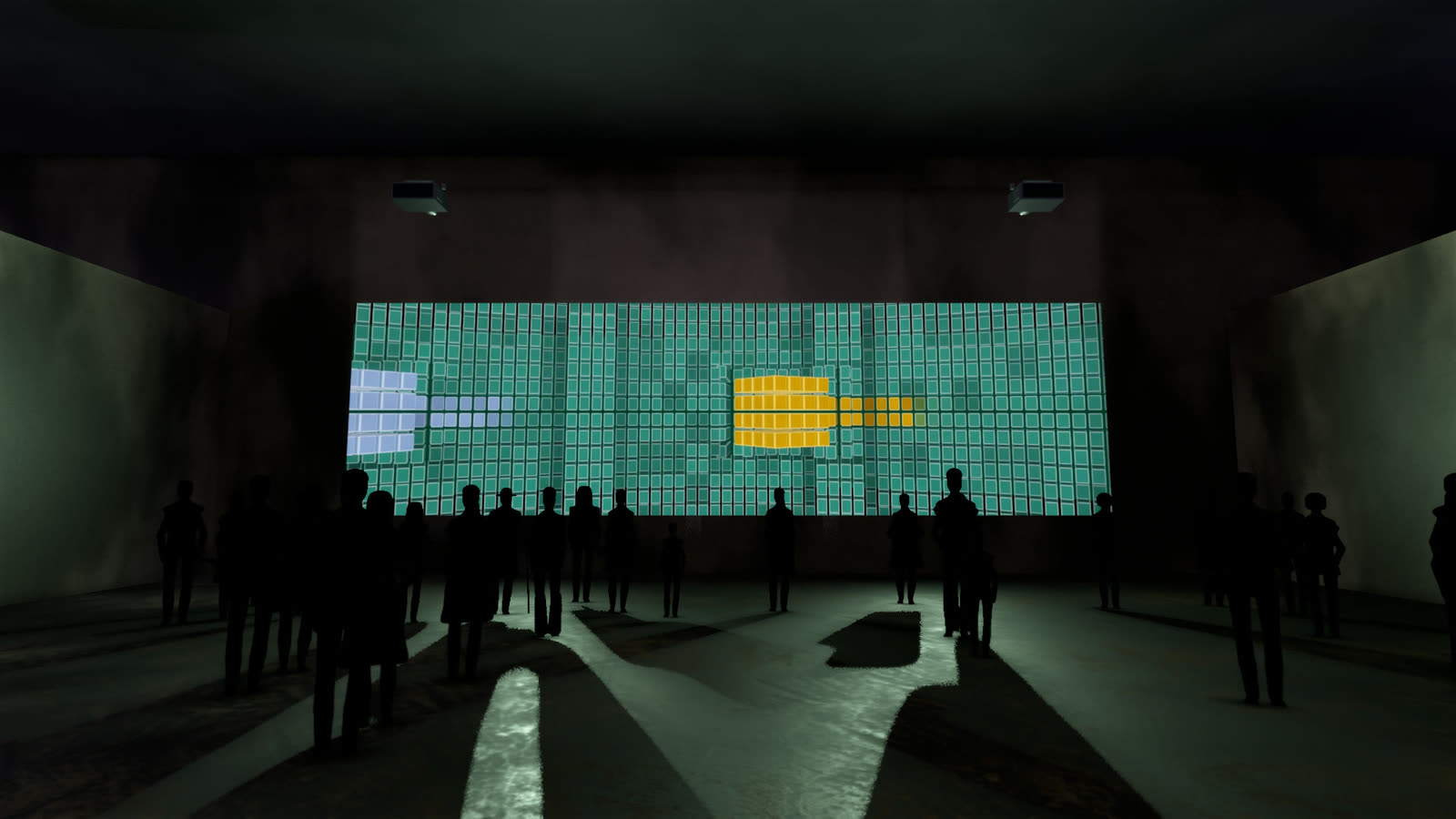

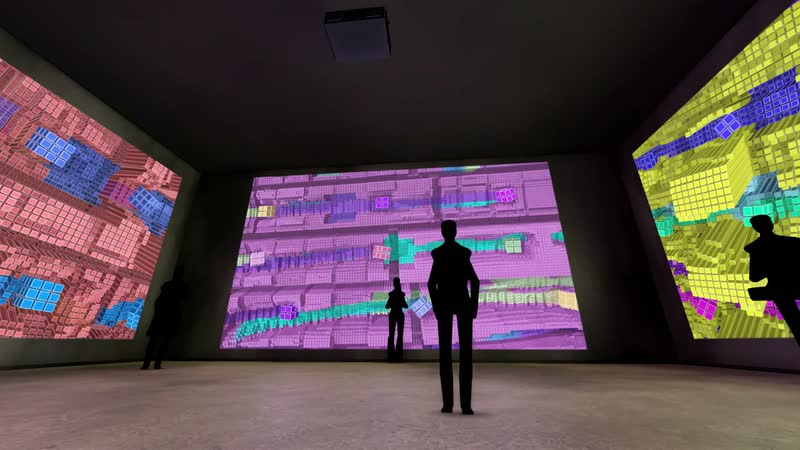

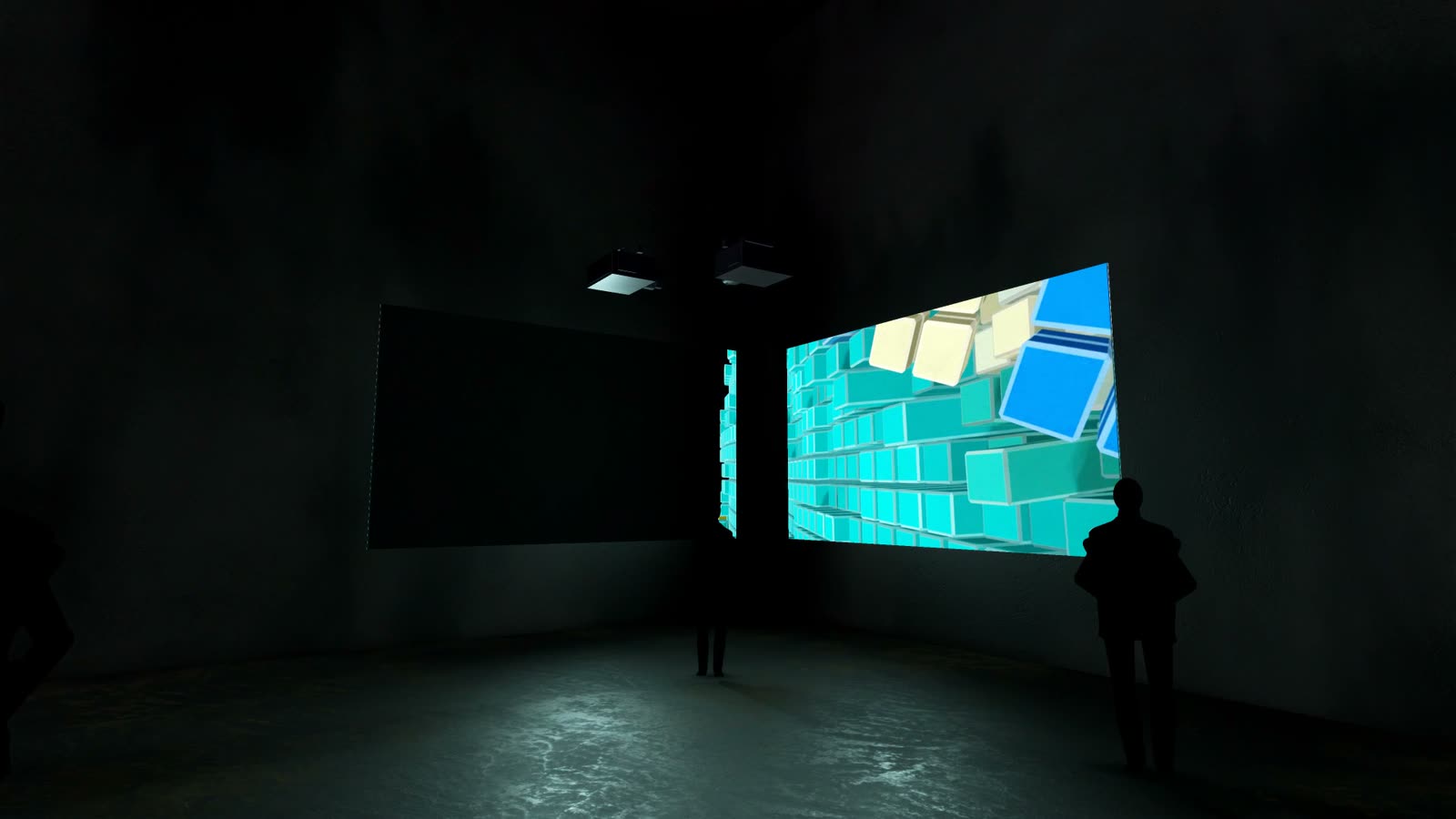

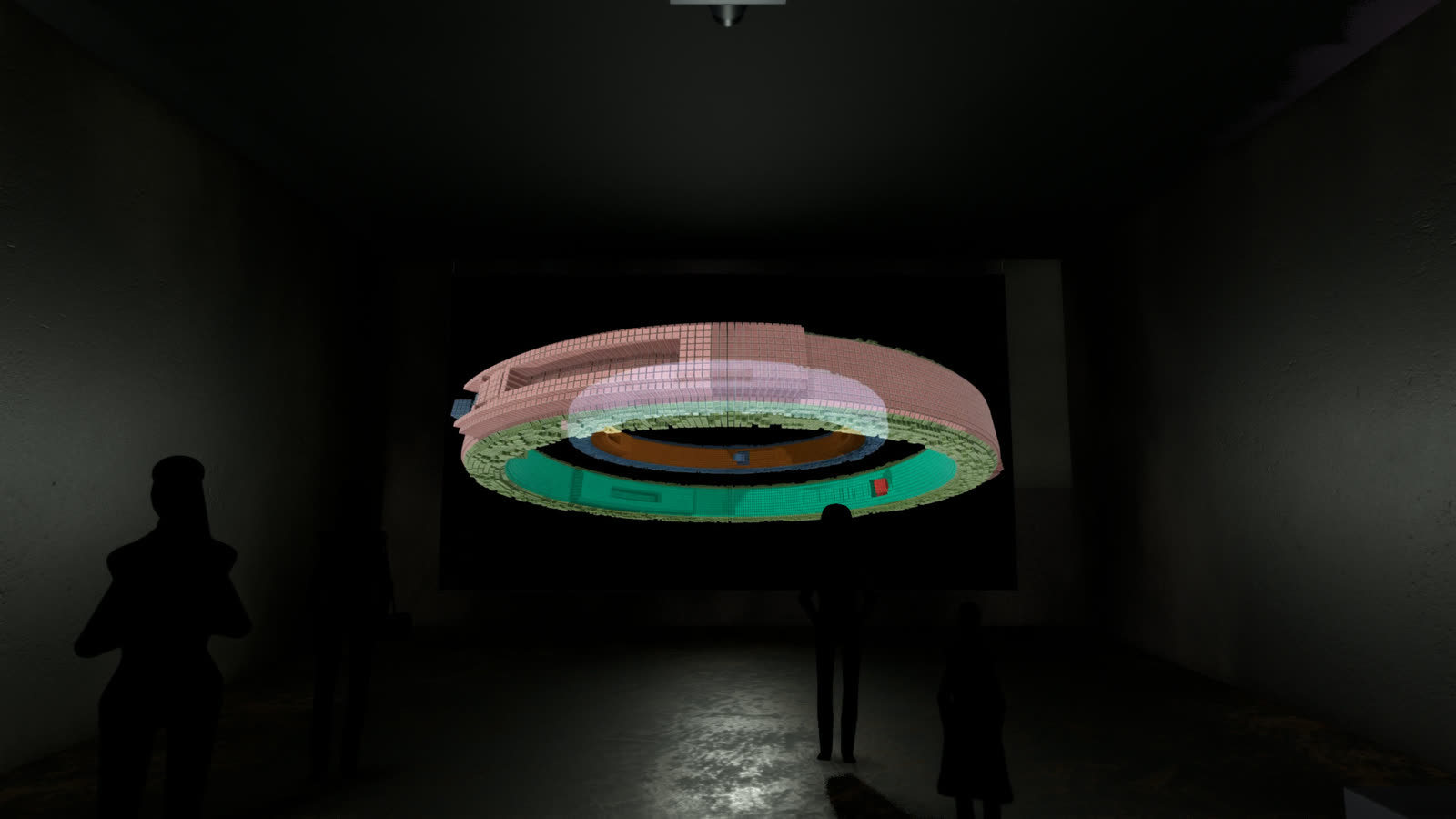

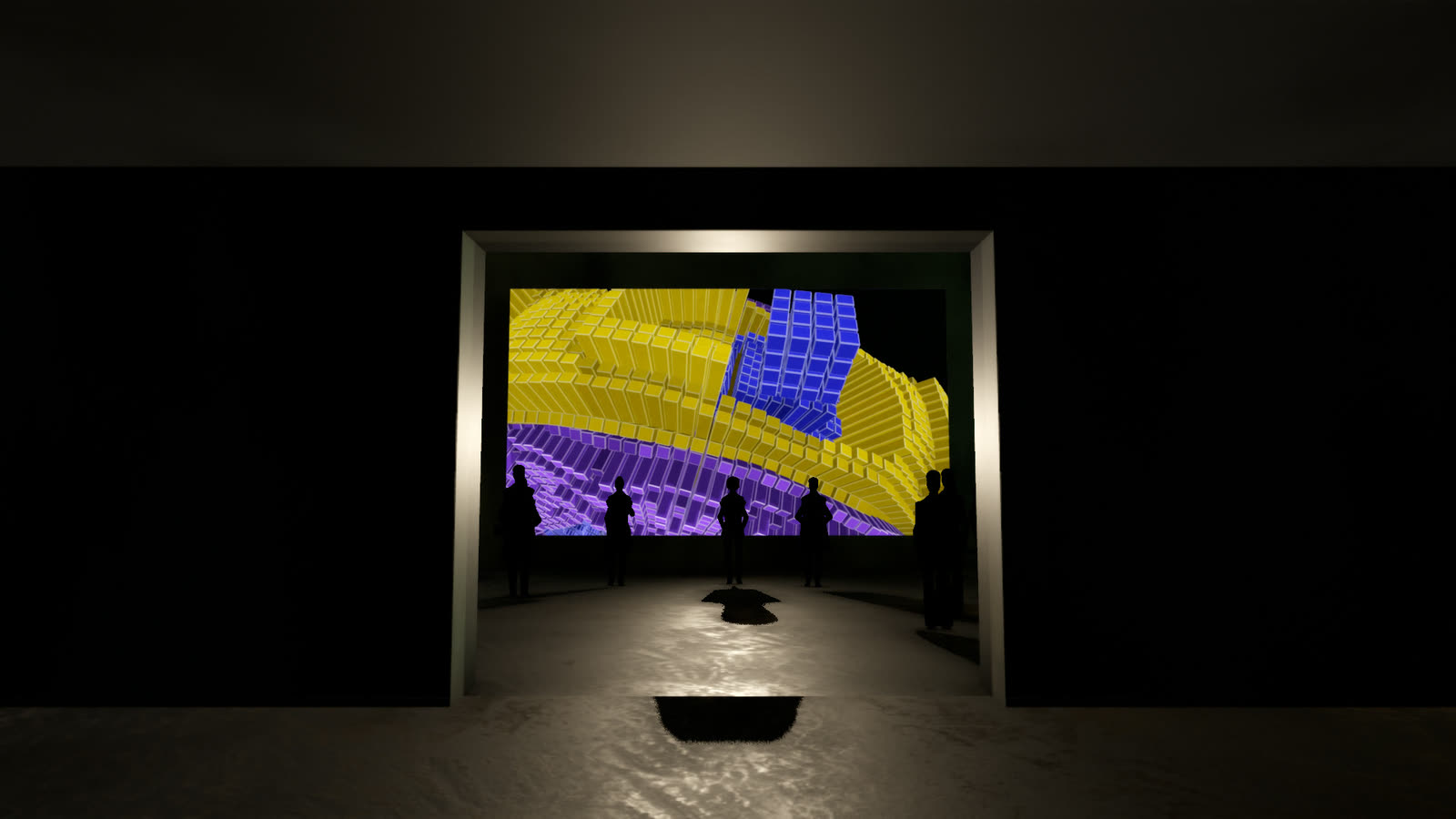

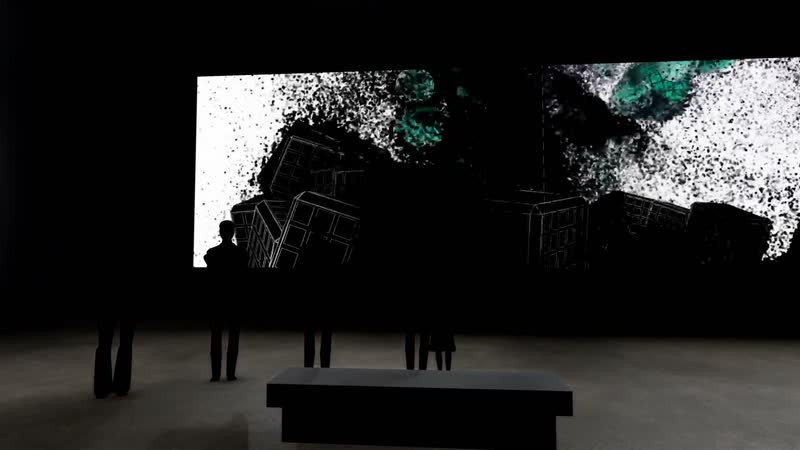

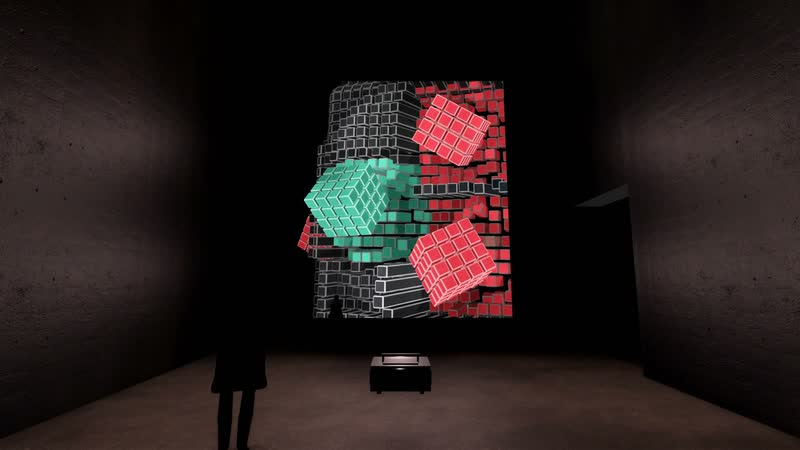

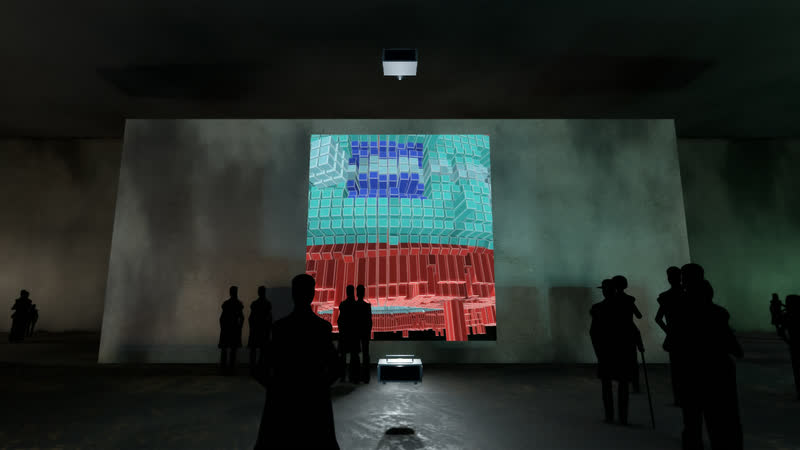

Le parcours commence devant un mur d'entrée à double face : à l'avant « Puls », au revers « Stapel » en format portrait, deux projections superposées. Derrière, deux murs courts portant « Schwelle » et « Raster » ouvrent un portail sur la salle principale, où « Spalten » occupe le mur du fond en un panorama de 16 mètres. À l'ouest se succèdent trois alcôves avec « Gegenlauf », « Takt » et « Schiene » ; au nord-est, « Reihe » se déploie en angle sur deux murs. Un cabinet fermé et sombre montre « Leere » sur toute la largeur du mur, l'alcôve sud-est « Versatz ».

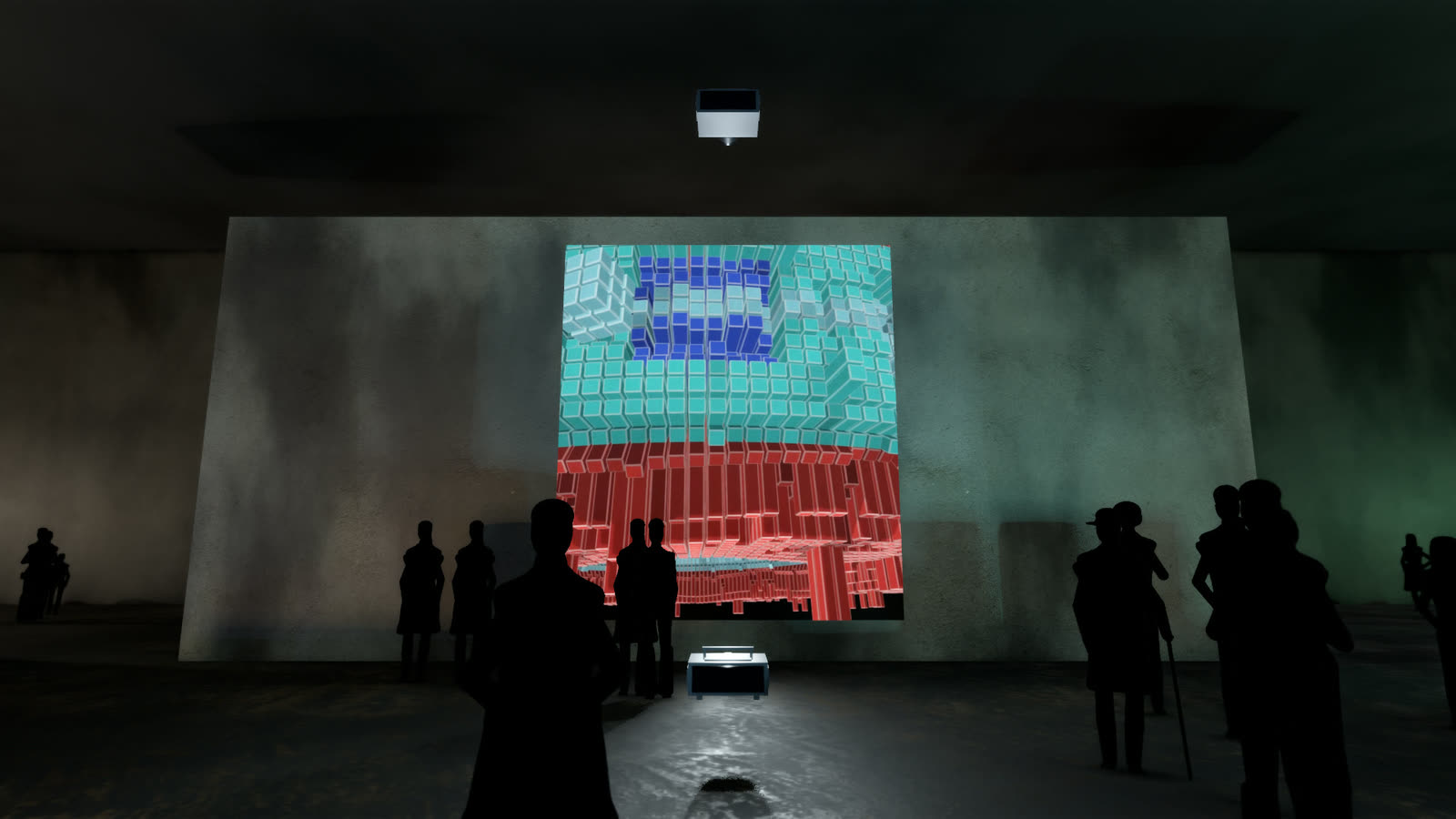

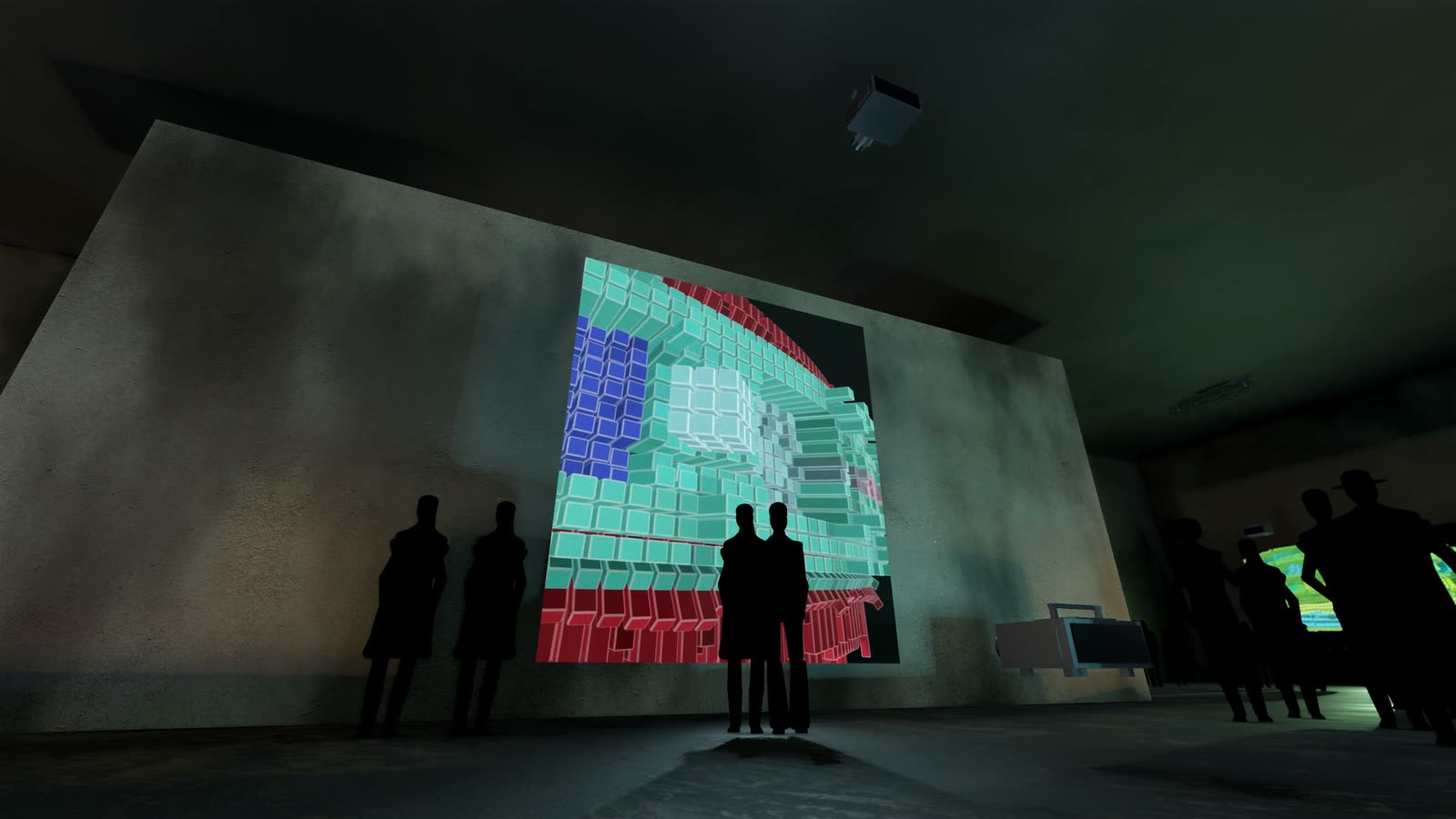

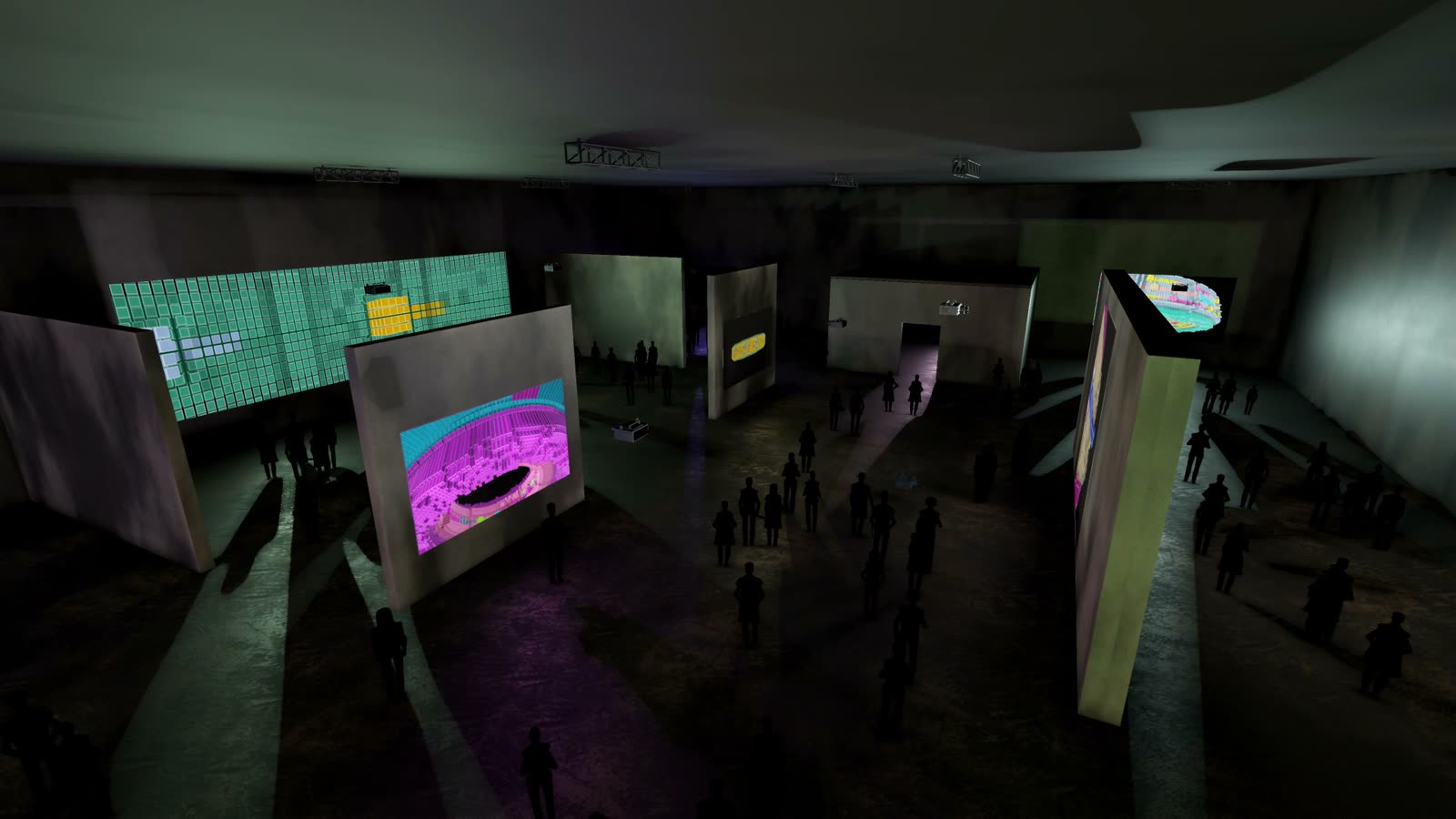

Les cimaises, hautes de cinq mètres et demi à six mètres, se dressent claires et libres dans la halle sombre ; les projecteurs sont suspendus bien en vue à des ponts truss sous le plafond de la halle, et le projecteur du format portrait repose sur un pied au sol. Vue d'en haut, la halle se lit comme un labyrinthe d'images ; au sol, comme une suite d'espaces aux axes de vue sans cesse renouvelés. Une centaine de visiteurs se répartissent devant les œuvres, sur les bancs et dans les passages.

Technique

Ce qu'il faut pour construire cet espace : dimensions, appareils, luminosité.

Deux projecteurs Barco G62-W9 avec objectif R9801840 G lens 0.75-0.95:1 (courte focale), de 9 500 lumens chacun, sont suspendus à des ponts truss transversaux. Chaque image partielle mesure 8,00 × 4,50 m, avec un bord inférieur à 1,20 m ; la distance de projection est de 6,50 m (rapport de projection 0,81:1, décalage d'objectif vertical de -45 %). Luminance calculée sur le mur : environ 84 cd/m². Quatre projecteurs Panasonic PT-MZ882 avec objectif ET-ELW22 (zoom courte focale), de 8 200 lumens chacun, sont suspendus à des ponts truss transversaux. Chaque image partielle mesure 6,00 × 3,38 m, avec un bord inférieur à 1,10 m ; la distance de projection est de 4,80 m (rapport de projection 0,80:1, décalage d'objectif vertical de -45 %). Luminance calculée sur le mur : environ 129 cd/m². Deux projecteurs Panasonic PT-MZ882 avec objectif ET-ELW22 (zoom courte focale), de 8 200 lumens chacun, sont suspendus à des ponts truss transversaux. Chaque image partielle mesure 5,00 × 2,81 m, avec un bord inférieur à 1,10 m ; la distance de projection est de 3,95 m (rapport de projection 0,79:1, décalage d'objectif vertical de -45 %). Luminance calculée sur le mur : environ 186 cd/m². Un projecteur Barco G62-W9 avec objectif R9801840 G lens 0.75-0.95:1 (courte focale), de 9 500 lumens, est suspendu à un pont truss transversal. L'image mesure 8,00 × 4,50 m, avec un bord inférieur à 0,60 m ; la distance de projection est de 6,50 m (rapport de projection 0,81:1, décalage d'objectif vertical de -45 %). Luminance calculée sur le mur : environ 84 cd/m². Un projecteur Panasonic PT-MZ882 avec objectif ET-ELW22 (zoom courte focale), de 8 200 lumens, est suspendu à un pont truss transversal. L'image mesure 4,50 × 2,53 m, avec un bord inférieur à 3,03 m ; la distance de projection est de 3,53 m (rapport de projection 0,78:1, décalage d'objectif vertical de -45 %). Luminance calculée sur le mur : environ 229 cd/m². Un projecteur Panasonic PT-MZ882 avec objectif ET-ELW22 (zoom courte focale), de 8 200 lumens, repose sur un pied au sol. L'image mesure 4,50 × 2,53 m, avec un bord inférieur à 0,50 m ; la distance de projection est de 4,29 m (rapport de projection 0,95:1, décalage d'objectif vertical de 48 %). Luminance calculée sur le mur : environ 229 cd/m². Deux projecteurs Panasonic PT-MZ882 avec objectif ET-ELW22 (zoom courte focale), de 8 200 lumens chacun, sont suspendus à des ponts truss transversaux. Chaque image partielle mesure 4,80 × 2,70 m, avec un bord inférieur à 1,00 m ; la distance de projection est de 3,78 m (rapport de projection 0,79:1, décalage d'objectif vertical de -45 %). Luminance calculée sur le mur : environ 201 cd/m². Un projecteur Panasonic PT-MZ882 avec objectif ET-ELW22 (zoom courte focale), de 8 200 lumens, est suspendu au plafond. L'image mesure 7,00 × 3,94 m, avec un bord inférieur à 0,40 m ; la distance de projection est de 5,65 m (rapport de projection 0,81:1, décalage d'objectif vertical de -44 %). Luminance calculée sur le mur : environ 95 cd/m². Les alternatives, la fourchette de prix et toutes les dimensions par appareil figurent dans la liste du matériel ; le plan, la coupe et l'axonométrie montrent les cônes de projection.

Espace

L'espace du scénario et la place qu'y occupent les images.

Espace: halle d'exposition avec cimaises autoportantes, cabinet et foyer
Configuration: parcours : panorama, sept projections individuelles, en angle, format portrait, cabinet
Visiteurs (env.): 100

Espace	Largeur	Profondeur	Hauteur
Kunsthalle	48 m	36 m	9 m
Foyer	12 m	8 m	4 m
Cabinet	10 m	9 m	4,5 m

Projection

Comment naissent les images : appareils, taille d'image, distance et fixation.

2 × Projecteur

8 m × 4,5 m par image

Bord inférieur: 1,2 m
Distance: 6,5 m
Rapport de projection: 0,81 : 1
Décalage d'objectif: -45 % vertical
Fixation: sur le pont truss

4 × Projecteur

6 m × 3,38 m par image

Bord inférieur: 1,1 m
Distance: 4,8 m
Rapport de projection: 0,8 : 1
Décalage d'objectif: -45 % vertical
Fixation: sur le pont truss

2 × Projecteur

5 m × 2,81 m par image

Bord inférieur: 1,1 m
Distance: 3,95 m
Rapport de projection: 0,79 : 1
Décalage d'objectif: -45 % vertical
Fixation: sur le pont truss

1 × Projecteur

8 m × 4,5 m par image

Bord inférieur: 0,6 m
Distance: 6,5 m
Rapport de projection: 0,81 : 1
Décalage d'objectif: -45 % vertical
Fixation: sur le pont truss

1 × Projecteur

4,5 m × 2,53 m par image

Bord inférieur: 3,03 m
Distance: 3,53 m
Rapport de projection: 0,78 : 1
Décalage d'objectif: -45 % vertical
Fixation: sur le pont truss

1 × Projecteur

4,5 m × 2,53 m par image

Bord inférieur: 0,5 m
Distance: 4,29 m
Rapport de projection: 0,95 : 1
Décalage d'objectif: 48 % vertical
Fixation: sur pied

2 × Projecteur

4,8 m × 2,7 m par image

Bord inférieur: 1 m
Distance: 3,78 m
Rapport de projection: 0,79 : 1
Décalage d'objectif: -45 % vertical
Fixation: sur le pont truss

1 × Projecteur

7 m × 3,94 m par image

Bord inférieur: 0,4 m
Distance: 5,65 m
Rapport de projection: 0,81 : 1
Décalage d'objectif: -44 % vertical
Fixation: au plafond

Toutes les images partielles forment une seule image – un ordinateur les diffuse simultanément, à l'image près.

Temps réel et interaction

Le film montre un enregistrement. Dans l'installation, l'œuvre est calculée en direct – et peut réagir à l'espace et aux visiteurs.

Calcul: en direct, en temps réel, sur un ordinateur haut de gamme doté d'une carte graphique 3D puissante, à partir d'une NVIDIA RTX 4070 ; avec de nombreuses surfaces d'image, également avec plusieurs cartes graphiques
Sortie: tous les projecteurs d'une salle depuis un seul ordinateur, sous forme de zones coordonnées plutôt que de vidéos séparées
Interaction: des scanners LiDAR 3D captent les personnes et les mouvements dans l'espace ; l'œuvre peut y réagir
Ajustement: mapping sur l'architecture réelle – arêtes, piliers, plafonds et sols

Luminosité

Si l'image sera assez lumineuse : luminance atteinte comparée à la valeur cible. Le trait dans la barre indique la valeur cible.

2 × Barco G62-W9assez lumineux

Luminance: 84 cd/m²
Valeur cible: 60 cd/m²
flux lumineux requis: 8 822 lm
Flux lumineux: 9 500 lm

4 × Panasonic PT-MZ882assez lumineux

Luminance: 129 cd/m²
Valeur cible: 60 cd/m²
flux lumineux requis: 4 962 lm
Flux lumineux: 8 200 lm

2 × Panasonic PT-MZ882assez lumineux

Luminance: 186 cd/m²
Valeur cible: 60 cd/m²
flux lumineux requis: 3 446 lm
Flux lumineux: 8 200 lm

1 × Barco G62-W9assez lumineux

Luminance: 84 cd/m²
Valeur cible: 60 cd/m²
flux lumineux requis: 8 822 lm
Flux lumineux: 9 500 lm

1 × Panasonic PT-MZ882assez lumineux

Luminance: 229 cd/m²
Valeur cible: 60 cd/m²
flux lumineux requis: 2 791 lm
Flux lumineux: 8 200 lm

1 × Panasonic PT-MZ882assez lumineux

Luminance: 229 cd/m²
Valeur cible: 60 cd/m²
flux lumineux requis: 2 791 lm
Flux lumineux: 8 200 lm

2 × Panasonic PT-MZ882assez lumineux

Luminance: 201 cd/m²
Valeur cible: 60 cd/m²
flux lumineux requis: 3 176 lm
Flux lumineux: 8 200 lm

1 × Panasonic PT-MZ882assez lumineux

Luminance: 95 cd/m²
Valeur cible: 60 cd/m²
flux lumineux requis: 6 754 lm
Flux lumineux: 8 200 lm

Appareils

Les appareils de référence utilisés pour les calculs. Des appareils de même catégorie conviennent tout autant.

Barco G62-W9

Objectif: R9801840 G lens 0.75-0.95:1 (Short Throw)
Flux lumineux: 9 500 lm
Poids: 17,4 kg

Alternatives (3)

Modèle	Objectif	Flux lumineux	Luminance
Panasonic PT-REZ15	ET-C1W400 (Weitwinkel-Zoom)	15 000 lm	133 cd/m²
Panasonic PT-RQ35K2	ET-D3LEW200 / ET-D3LEW201 (Kurzdistanz-Zoom)	30 500 lm	270 cd/m²
Barco UDX-4K40 FLEX	R9862001 TLD+ 90 Grad ST (0.65-0.85), am UDX-4K 0,72-0,94	40 000 lm	354 cd/m²

Panasonic PT-MZ882

Objectif: ET-ELW22 (Short-Throw-Zoom)
Flux lumineux: 8 200 lm
Poids: 18,6 kg

Alternatives (3)

Modèle	Objectif	Flux lumineux	Luminance
Barco G62-W9	R9801840 G lens 0.75-0.95:1 (Short Throw)	9 500 lm	149 cd/m²
Panasonic PT-REZ15	ET-C1W400 (Weitwinkel-Zoom)	15 000 lm	236 cd/m²
Panasonic PT-RQ35K2	ET-D3LEW200 / ET-D3LEW201 (Kurzdistanz-Zoom)	30 500 lm	479 cd/m²

Fourchette de prix et liste du matériel sur demande.

Plans

L'axonométrie, le plan et la coupe montrent l'espace et les cônes de projection.

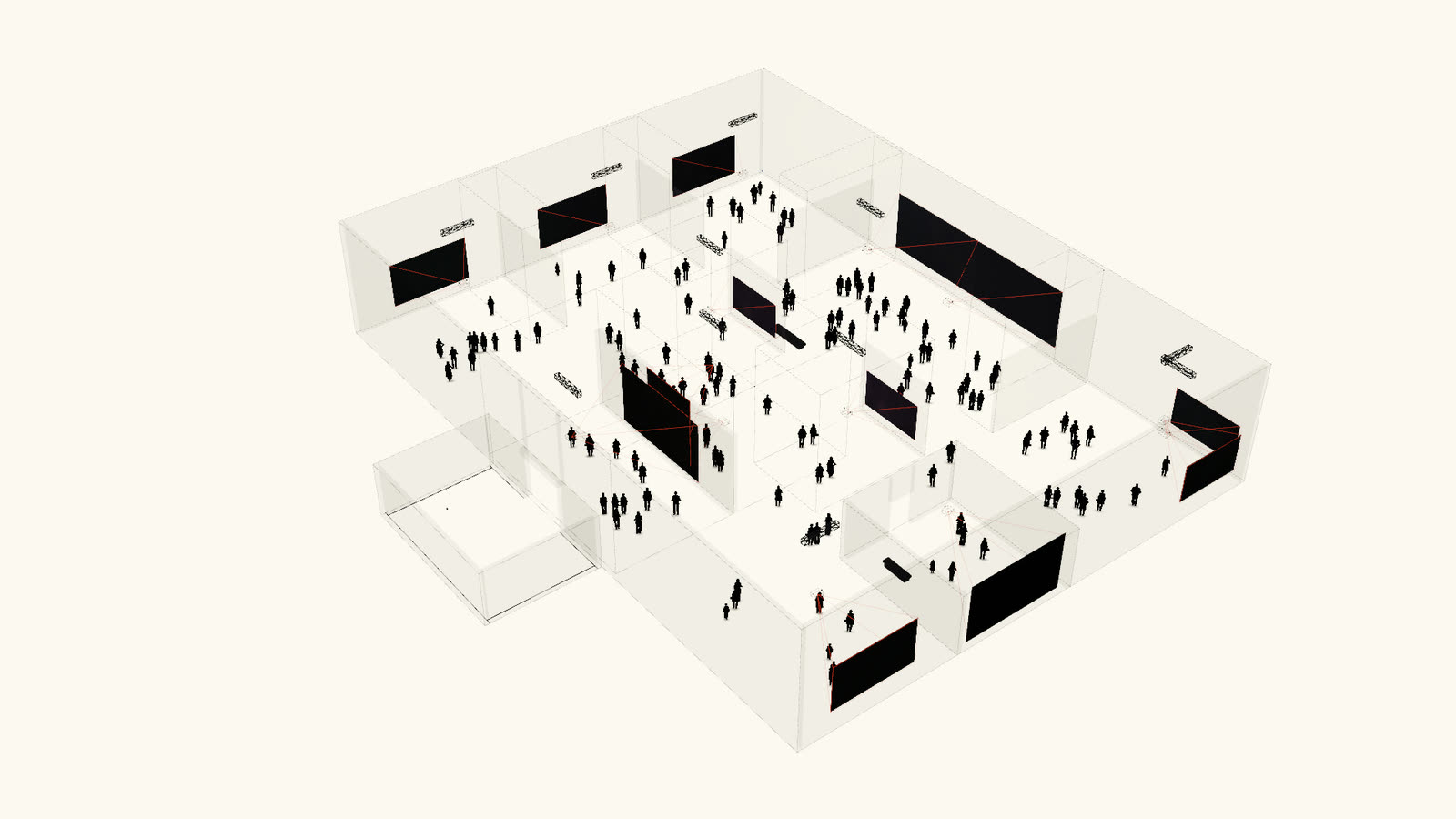

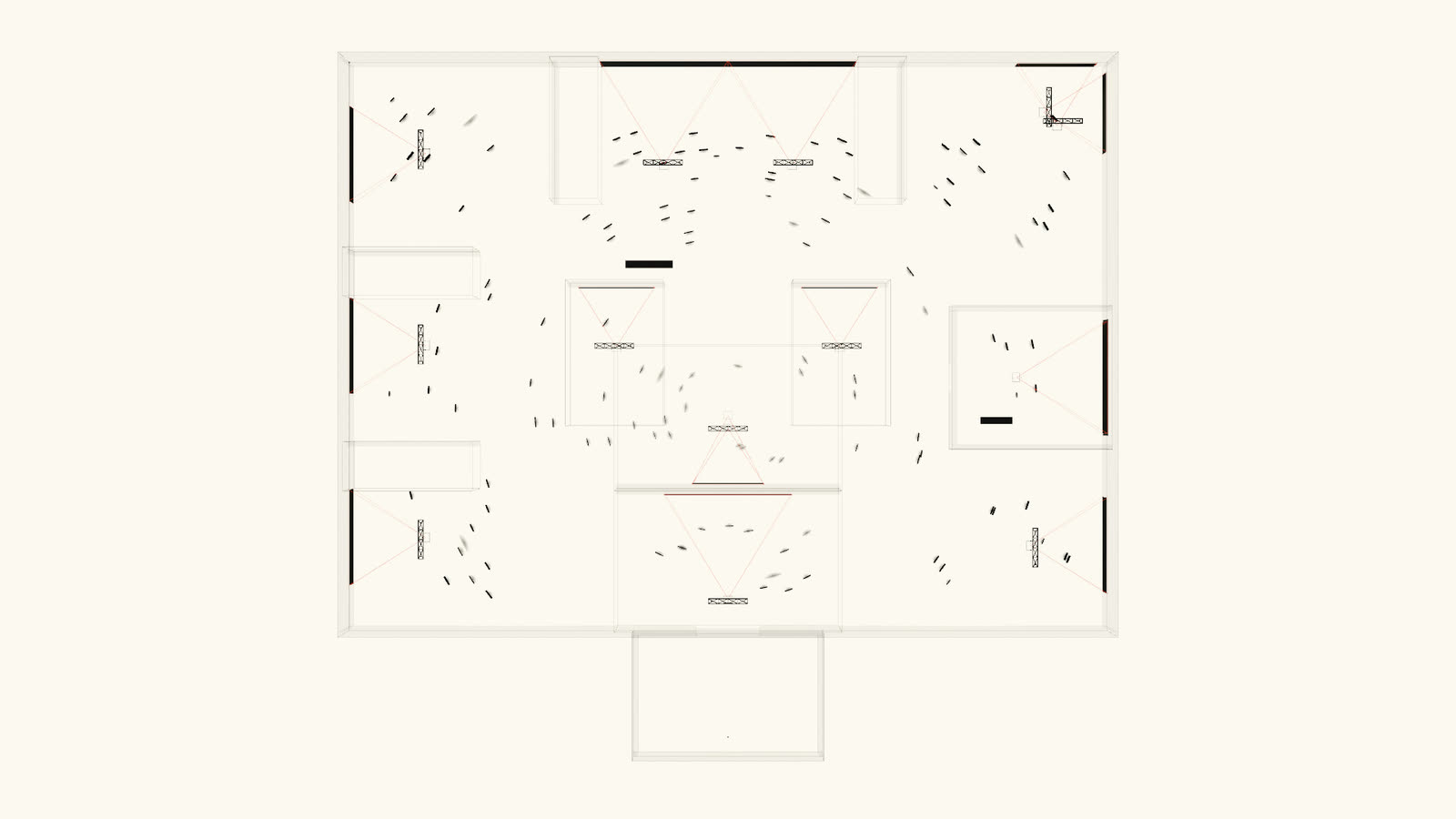

Minimal Ring – Musée — Axonométrie — **Axonométrie** · non à l'échelle

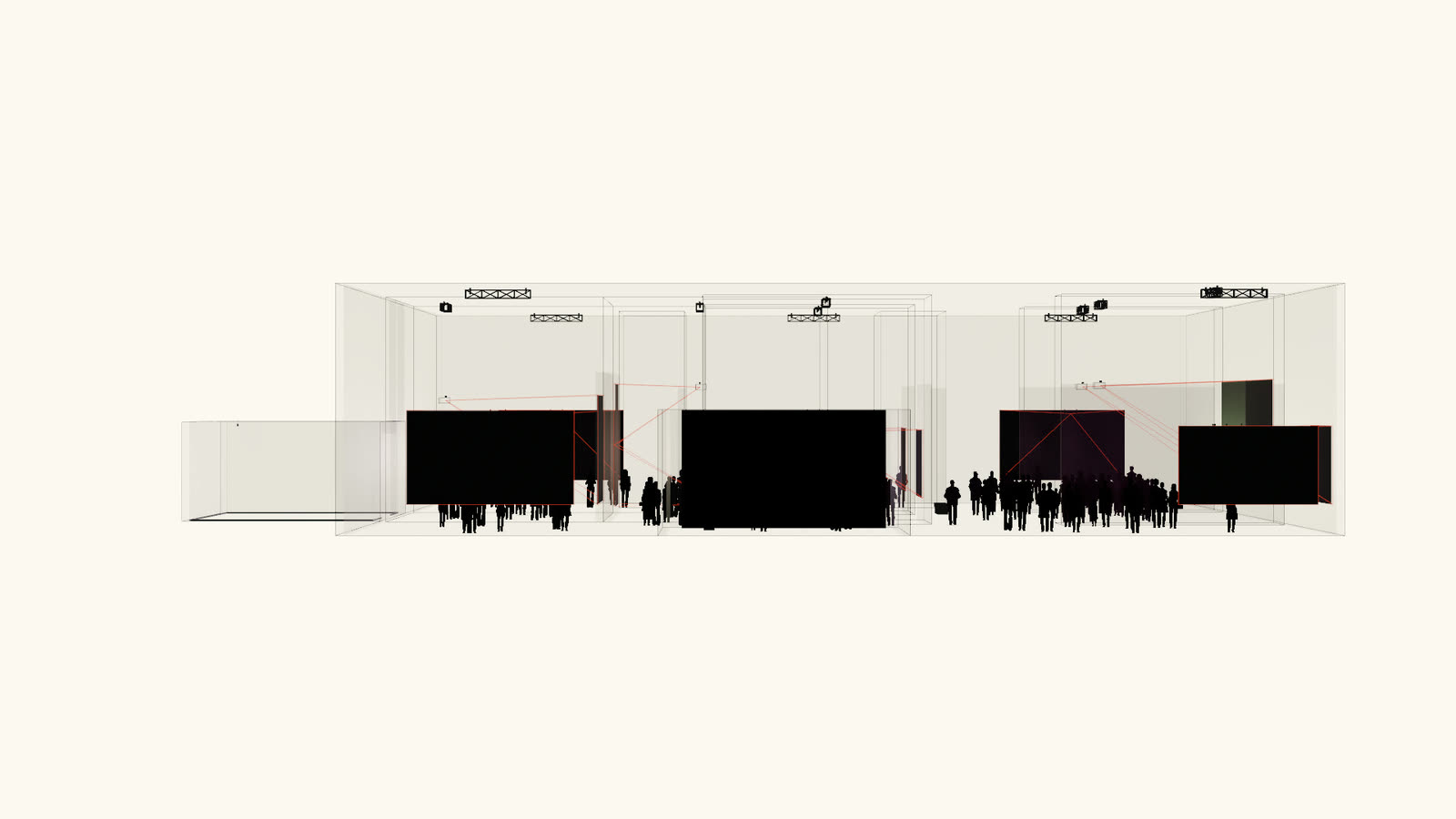

Minimal Ring – Musée — Coupe — **Coupe** · non à l'échelle

Glossaire

Temps réel: L'image est recalculée à chaque instant, environ 60 fois par seconde, au lieu d'être lue comme une vidéo terminée.
Scanner LiDAR 3D: Balaye l'espace avec de la lumière laser et capte les personnes et les mouvements en trois dimensions – la base de l'interaction.
Ordinateur haut de gamme: Un ordinateur doté d'une carte graphique 3D puissante – à partir d'une NVIDIA RTX 4070 –, qui calcule l'image en direct et pilote tous les projecteurs à la fois.
Mapping: Adapte la projection à la géométrie réelle de l'espace, pour que l'image et l'architecture coïncident exactement.
Rapport de projection: Distance divisée par la largeur de l'image. À 0,8 : 1, le projecteur se trouve à 4,8 m pour une image de 6 m de large.
Décalage d'objectif: Décale l'image dans l'objectif sans incliner le projecteur – elle reste ainsi rectangulaire.
Flux lumineux: La quantité de lumière émise par le projecteur, en lumens.
Luminance: La luminosité de la surface d'image telle que l'œil la perçoit, en candelas par mètre carré. Dans une pièce sombre, environ 60 suffisent.
Bord inférieur: La hauteur du bord inférieur de l'image au-dessus du sol.
Sortie synchronisée: Plusieurs projecteurs montrent des parties de la même image ; un ordinateur les diffuse simultanément – calculées en direct ou en vidéo.
