Minimal – Sala del colore
Tre opere, tre pareti, uno spazio fatto di colore
Visualizzazione di uno spazio fittizio – non un progetto realizzato.
Una sala di dodici metri per nove, occupata dalle immagini quasi fino al soffitto: su ciascuna di tre pareti un’opera della serie Minimal – Spalten, Kreuz e Raster.
Si entra nella sala da un corridoio buio. Le tre proiezioni arrivano fin quasi al soffitto; la luce colorata delle immagini cade sul pavimento e sui visitatori e tinge l’intero spazio.
Le tre opere provengono dalla stessa serie e formano insieme un ambiente in cui le tracce dei parallelepipedi sembrano proseguire da una parete all’altra.
Tecnica
Ciò che serve per realizzare questo spazio: misure, apparecchi, luminosità.
Superficie d’immagine 1: Un proiettore Barco G62-W9 con obiettivo R9801840 G lens 0.75-0.95:1 (focale corta), da 9.500 lumen, è appeso al soffitto. L’immagine misura 8,00 × 4,50 m con il bordo inferiore a 0,25 m; la distanza di proiezione è di 6,50 m (rapporto di proiezione 0,81:1, spostamento dell’obiettivo verticale -45%). Luminanza calcolata sulla parete: circa 84 cd/m².
Superficie d’immagine 2: Due proiettori Panasonic PT-MZ882 con obiettivo ET-ELW22 (zoom a focale corta), da 8.200 lumen ciascuno, sono appesi al soffitto. Ogni immagine parziale misura 7,20 × 4,05 m con il bordo inferiore a 0,45 m; la distanza di proiezione è di 5,82 m (rapporto di proiezione 0,81:1, spostamento dell’obiettivo verticale -45%). Luminanza calcolata sulla parete: circa 90 cd/m².
Alternative, fascia di prezzo e tutte le misure per ciascun apparecchio sono riportate nella distinta dei materiali; pianta, sezione e assonometria mostrano i coni di proiezione.
Spazio
Lo spazio dello scenario e come vi sono disposte le immagini.
- Spazio
- sala buia con corridoio d’accesso
- Configurazione
- una grande proiezione singola per parete
| Spazio | Larghezza | Profondità | Altezza |
|---|---|---|---|
| Sala del colore | 12 m | 9 m | 5 m |
| Corridoio | 12 m | 4,2 m | 3,3 m |
Proiezione
Come nascono le immagini: apparecchi, dimensioni dell’immagine, distanza e montaggio.
1 × Proiettore · Superficie d’immagine 1
8 m × 4,5 m per immagine
- Bordo inferiore
- 0,25 m
- Distanza
- 6,5 m
- Rapporto di proiezione
- 0,81 : 1
- Spostamento obiettivo
- -45 % verticale
- Montaggio
- a soffitto
2 × Proiettore · Superficie d’immagine 2
7,2 m × 4,05 m per immagine
- Bordo inferiore
- 0,45 m
- Distanza
- 5,82 m
- Rapporto di proiezione
- 0,81 : 1
- Spostamento obiettivo
- -45 % verticale
- Montaggio
- a soffitto
Tempo reale e interazione
Il film mostra una registrazione. Nell’installazione l’opera viene calcolata dal vivo – e può reagire allo spazio e ai visitatori.
- Calcolo
- dal vivo, in tempo reale, su un computer di fascia alta con una potente scheda grafica 3D, a partire da una NVIDIA RTX 4070; con molte superfici d’immagine anche con più schede grafiche
- Uscita
- tutti i proiettori di una sala da un unico computer, come zone coordinate invece di video separati
- Interazione
- scanner LiDAR 3D rilevano persone e movimenti nello spazio; l’opera può reagire
- Adattamento
- mapping sull’architettura reale – spigoli, pilastri, soffitti e pavimenti
Luminosità
Se l’immagine sarà abbastanza luminosa: luminanza raggiunta rispetto al valore obiettivo. La linea nella barra indica il valore obiettivo.
1 × Barco G62-W9 · Superficie d’immagine 1abbastanza luminoso
- Luminanza
- 84 cd/m²
- Valore obiettivo
- 60 cd/m²
- flusso luminoso necessario
- 8822 lm
- Flusso luminoso
- 9500 lm
2 × Panasonic PT-MZ882 · Superficie d’immagine 2abbastanza luminoso
- Luminanza
- 90 cd/m²
- Valore obiettivo
- 60 cd/m²
- flusso luminoso necessario
- 7145 lm
- Flusso luminoso
- 8200 lm
Apparecchi
Gli apparecchi di riferimento usati per i calcoli. Apparecchi della stessa classe sono altrettanto adatti.
Barco G62-W9
- Obiettivo
- R9801840 G lens 0.75-0.95:1 (Short Throw)
- Flusso luminoso
- 9500 lm
- Peso
- 17,4 kg
Alternative (3)
| Modello | Obiettivo | Flusso luminoso | Luminanza |
|---|---|---|---|
| Panasonic PT-REZ15 | ET-C1W400 (Weitwinkel-Zoom) | 15.000 lm | 133 cd/m² |
| Panasonic PT-RQ35K2 | ET-D3LEW200 / ET-D3LEW201 (Kurzdistanz-Zoom) | 30.500 lm | 270 cd/m² |
| Barco UDX-4K40 FLEX | R9862001 TLD+ 90 Grad ST (0.65-0.85), am UDX-4K 0,72-0,94 | 40.000 lm | 354 cd/m² |
Panasonic PT-MZ882
- Obiettivo
- ET-ELW22 (Short-Throw-Zoom)
- Flusso luminoso
- 8200 lm
- Peso
- 18,6 kg
Alternative (3)
| Modello | Obiettivo | Flusso luminoso | Luminanza |
|---|---|---|---|
| Barco G62-W9 | R9801840 G lens 0.75-0.95:1 (Short Throw) | 9500 lm | 104 cd/m² |
| Panasonic PT-REZ15 | ET-C1W400 (Weitwinkel-Zoom) | 15.000 lm | 164 cd/m² |
| Panasonic PT-RQ35K2 | ET-D3LEW200 / ET-D3LEW201 (Kurzdistanz-Zoom) | 30.500 lm | 333 cd/m² |
Fascia di prezzo e distinta dei materiali su richiesta.
Disegni

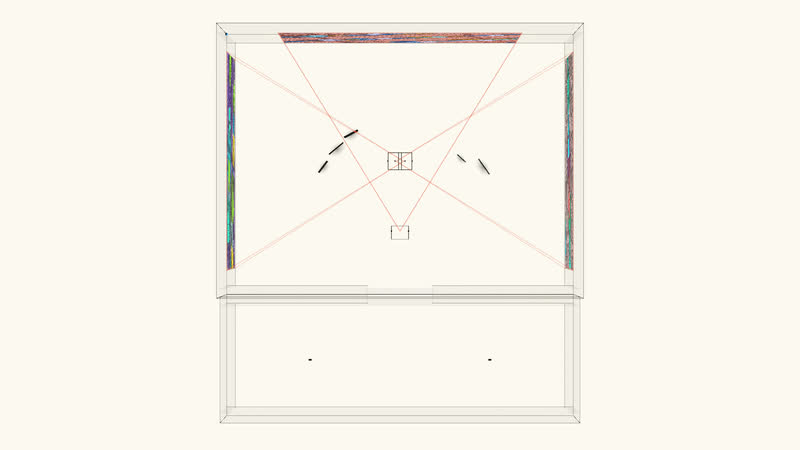

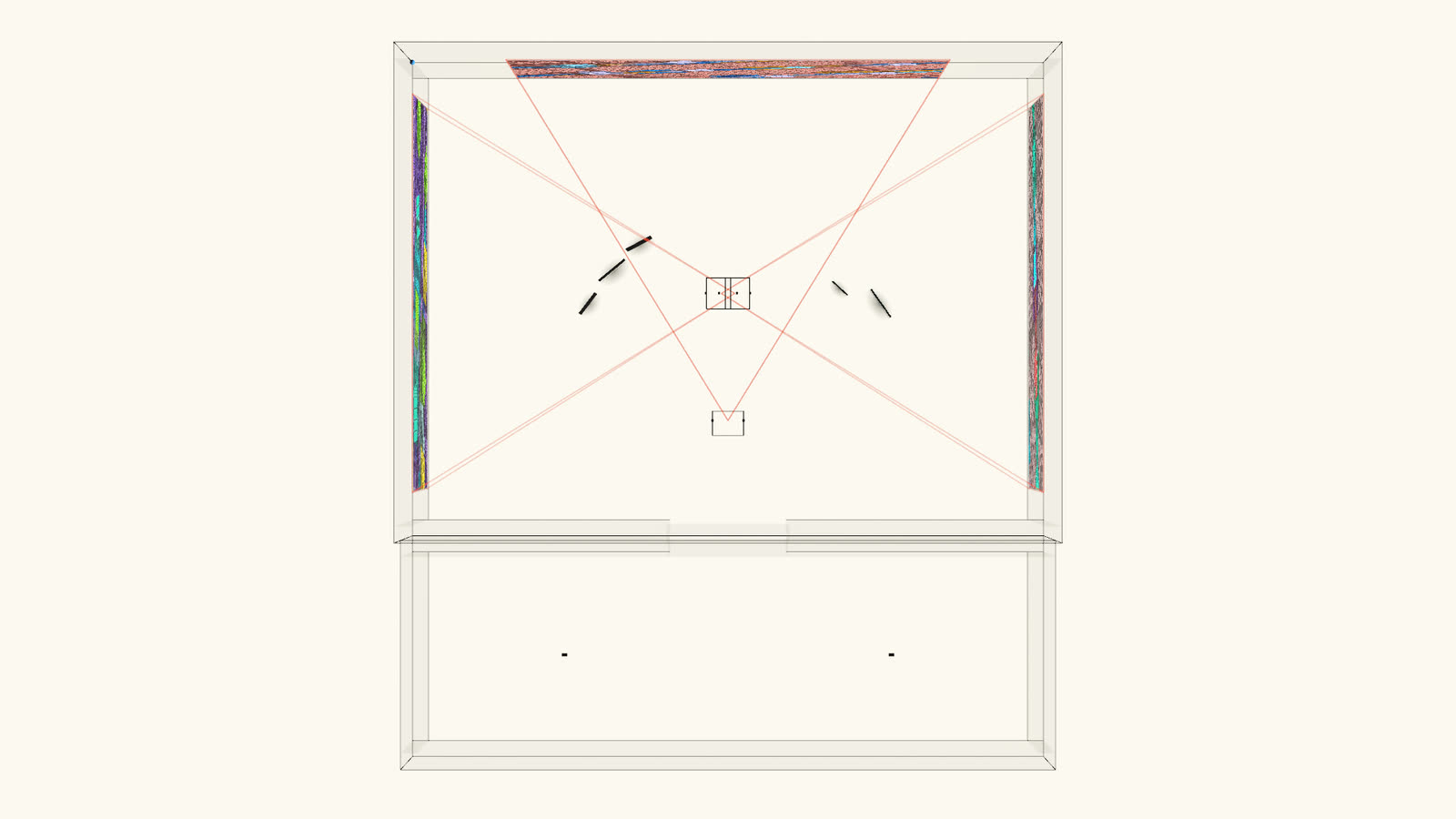

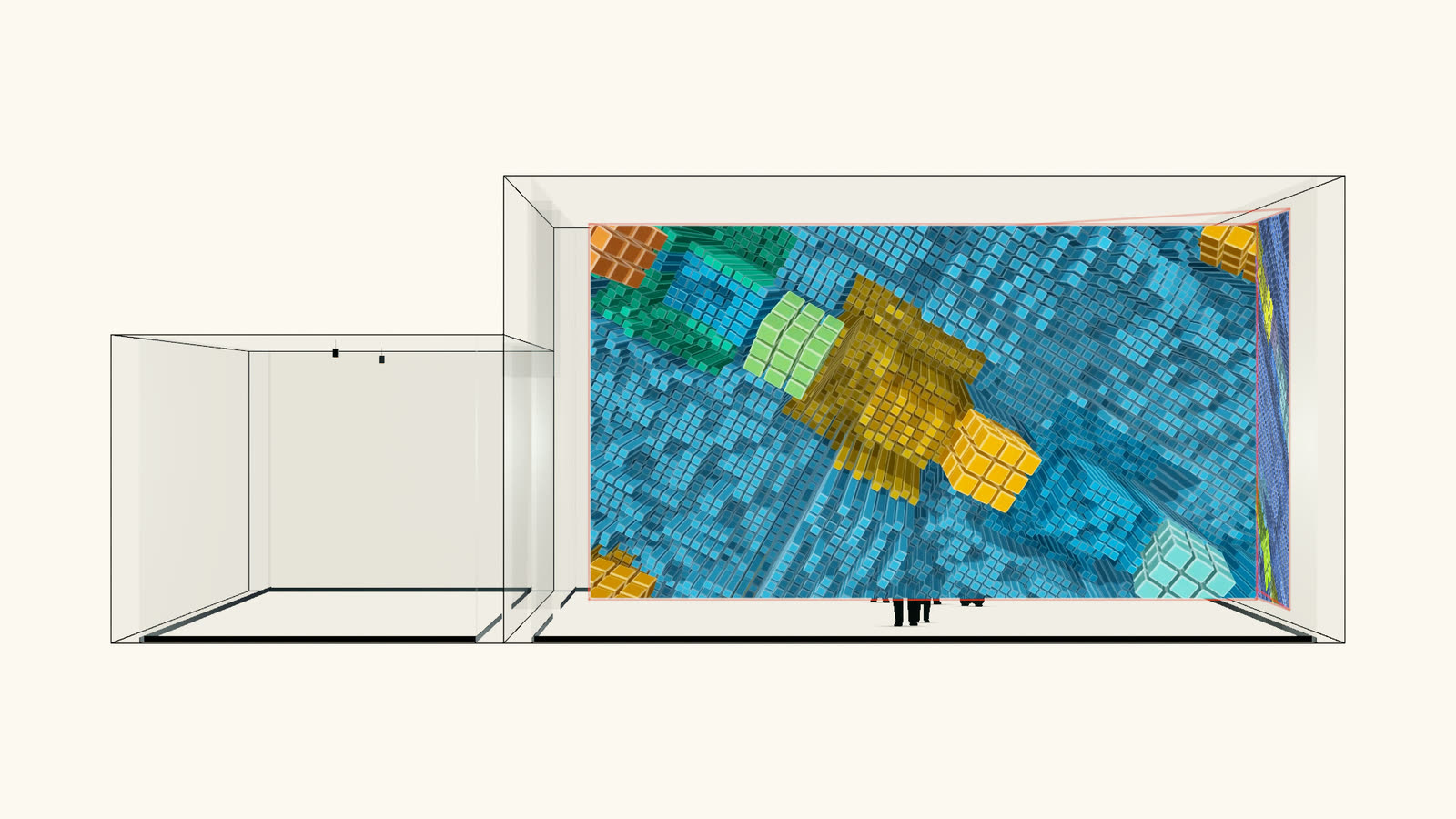

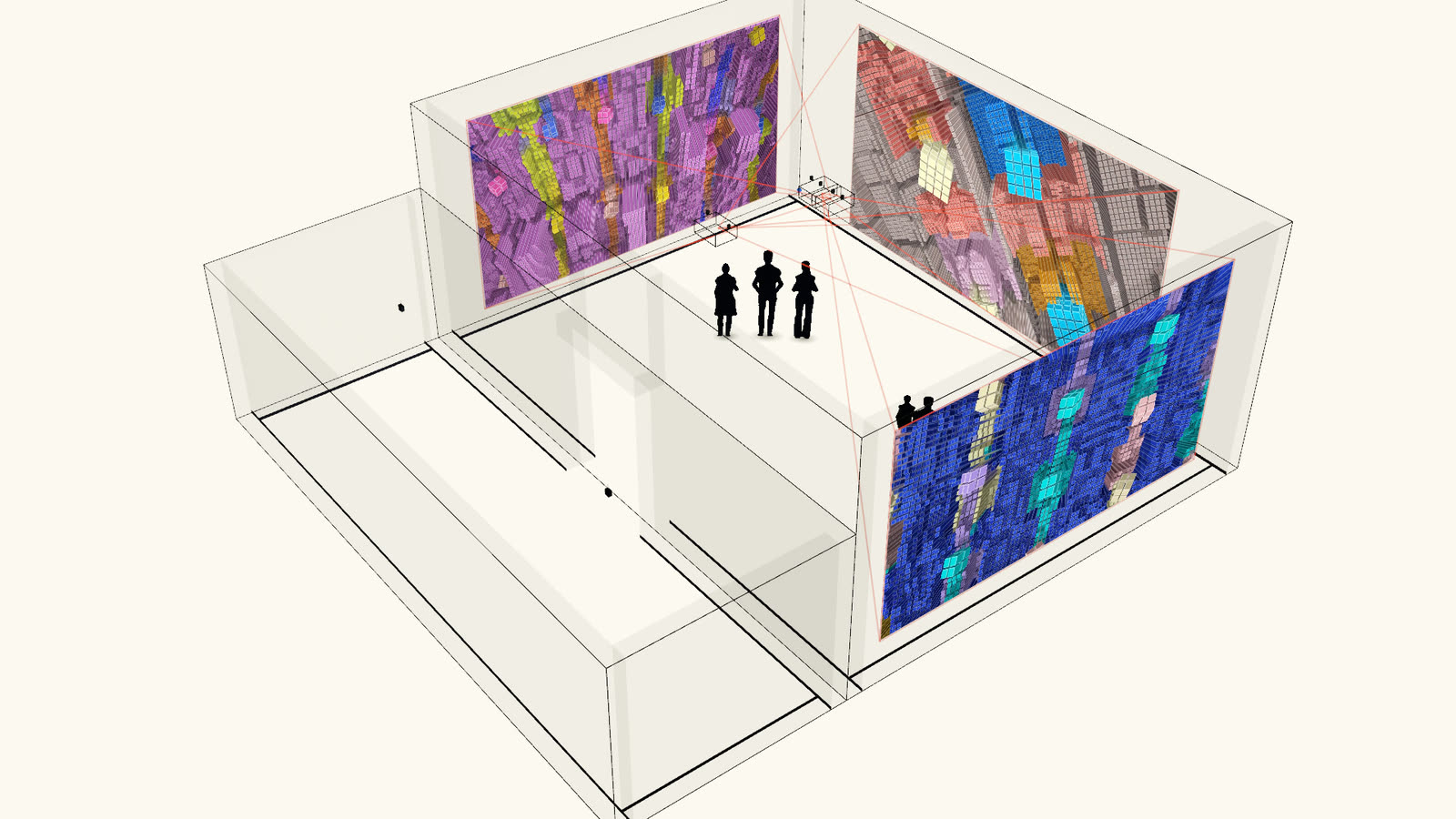

Assonometria, pianta e sezione mostrano lo spazio e i coni di proiezione.
Glossario
- Tempo reale
- L’immagine viene ricalcolata in ogni istante, circa 60 volte al secondo, invece di essere riprodotta come un video finito.
- Scanner LiDAR 3D
- Scansiona lo spazio con luce laser e rileva persone e movimenti in tre dimensioni – la base dell’interazione.
- Computer di fascia alta
- Un computer con una potente scheda grafica 3D – a partire da una NVIDIA RTX 4070 – che calcola l’immagine dal vivo e pilota tutti i proiettori contemporaneamente.
- Mapping
- Adatta la proiezione alla geometria reale dello spazio, perché immagine e architettura coincidano esattamente.
- Rapporto di proiezione
- Distanza divisa per la larghezza dell’immagine. Con 0,8 : 1, per un’immagine larga 6 m il proiettore si trova a 4,8 m.
- Spostamento obiettivo
- Sposta l’immagine nell’obiettivo senza inclinare il proiettore – così resta rettangolare.
- Flusso luminoso
- Quanta luce emette il proiettore, in lumen.
- Luminanza
- Quanto appare luminosa all’occhio la superficie dell’immagine, in candele per metro quadrato. In un ambiente buio ne bastano circa 60.
- Bordo inferiore
- L’altezza del bordo inferiore dell’immagine dal pavimento.
