Minimal Ring – ミュージアム

展示ホールの自立壁と小展示室に置かれた十一の作品

ビジュアライゼーションミュージアム自由な空間スタディ

架空の空間のビジュアライゼーション――実現したプロジェクトではありません。

48 × 36メートル、高さ九メートルの展示ホール。自立する壁が空間を展示室やアルコーブ、見通しへと仕切り、Minimal Ringシリーズの十一の作品が十四台のプロジェクターで映し出される――周りを巡り、通り抜け、壁から壁へとたどっていける展覧会。

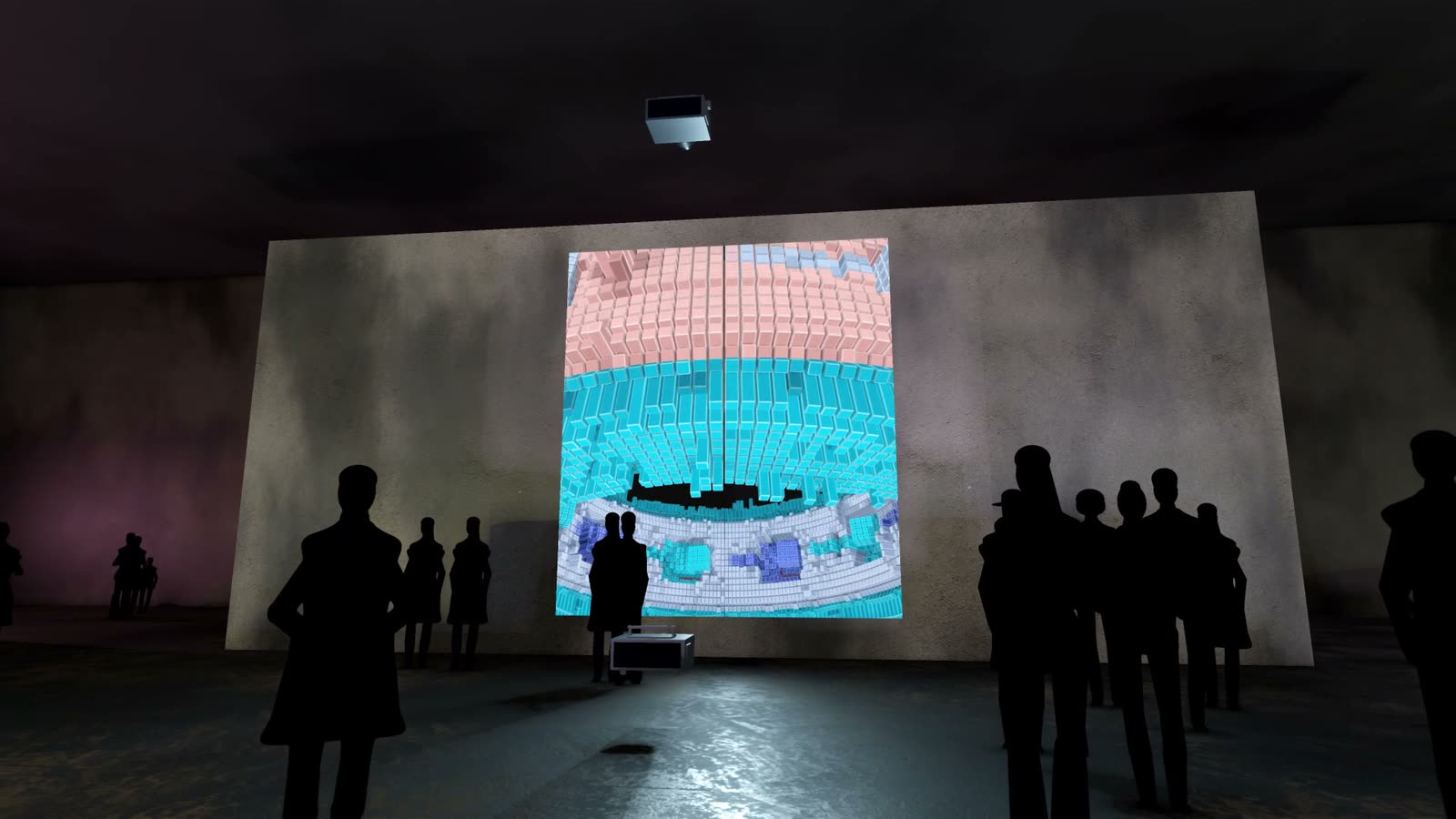

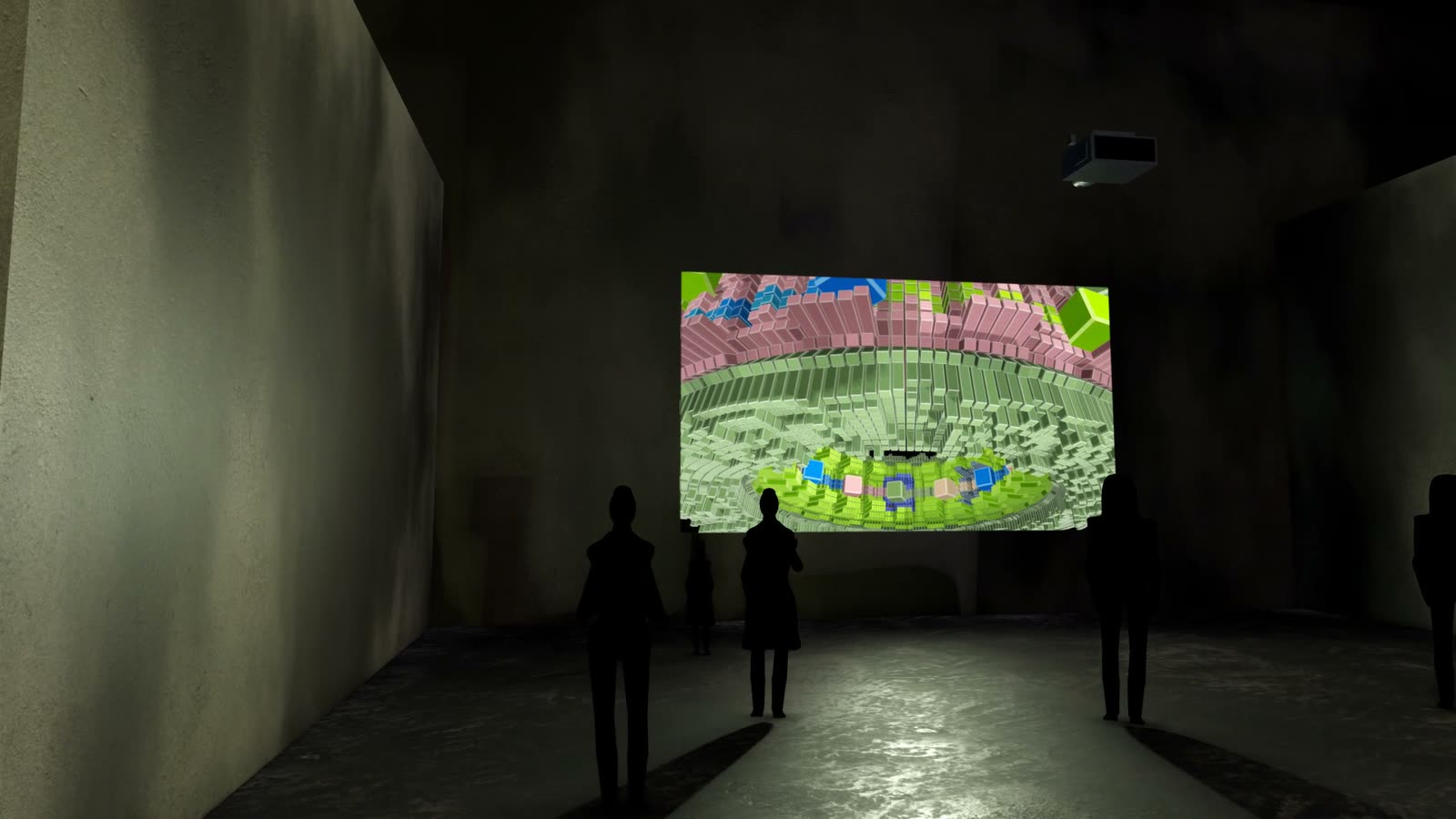

順路は、両面を使った入口の壁から始まります。表側には「Puls」、裏側には縦長フォーマットの「Stapel」――上下に重ねた二面の投影です。その奥では、「Schwelle」と「Raster」を映す二枚の短い壁が、メイン展示室への門を開きます。メイン展示室では「Spalten」が幅16メートルのパノラマとして正面の壁を満たします。西側には「Gegenlauf」、「Takt」、「Schiene」を展示する三つのアルコーブが続き、北東では「Reihe」がコーナーをまたいで二つの壁に流れます。閉ざされた暗い小展示室では「Leere」が壁幅いっぱいに映り、南東のアルコーブには「Versatz」が映ります。

展示壁は暗いホールの中に明るく自立し、高さは五メートル半から六メートルです。プロジェクターはホールの天井下のトラスに見える形で吊り下げられ、縦長フォーマット用のプロジェクターは床置きスタンドに設置されています。上から見るとホールは映像の迷路として、床の高さからは次々と新たな視線の軸が開ける空間の連なりとして読み取れます。約百人の来場者が、作品の前やベンチ、通路に散らばります。

技術

この空間をつくるために必要なもの：寸法、機材、明るさ。

Barco G62-W9プロジェクター2台（レンズR9801840 G lens 0.75-0.95:1、短焦点、各9,500ルーメン）を横方向のトラスに吊り下げます。各分割画面のサイズは8.00 × 4.50 m、下端の高さは1.20 m、投射距離は6.50 mです（投射比0.81:1、垂直レンズシフト-45%）。壁面の計算上の輝度：約84 cd/m²。Panasonic PT-MZ882プロジェクター4台（レンズET-ELW22、短焦点ズーム、各8,200ルーメン）を横方向のトラスに吊り下げます。各分割画面のサイズは6.00 × 3.38 m、下端の高さは1.10 m、投射距離は4.80 mです（投射比0.80:1、垂直レンズシフト-45%）。壁面の計算上の輝度：約129 cd/m²。Panasonic PT-MZ882プロジェクター2台（レンズET-ELW22、短焦点ズーム、各8,200ルーメン）を横方向のトラスに吊り下げます。各分割画面のサイズは5.00 × 2.81 m、下端の高さは1.10 m、投射距離は3.95 mです（投射比0.79:1、垂直レンズシフト-45%）。壁面の計算上の輝度：約186 cd/m²。Barco G62-W9プロジェクター1台（レンズR9801840 G lens 0.75-0.95:1、短焦点、9,500ルーメン）を横方向のトラスに吊り下げます。画面サイズは8.00 × 4.50 m、下端の高さは0.60 m、投射距離は6.50 mです（投射比0.81:1、垂直レンズシフト-45%）。壁面の計算上の輝度：約84 cd/m²。Panasonic PT-MZ882プロジェクター1台（レンズET-ELW22、短焦点ズーム、8,200ルーメン）を横方向のトラスに吊り下げます。画面サイズは4.50 × 2.53 m、下端の高さは3.03 m、投射距離は3.53 mです（投射比0.78:1、垂直レンズシフト-45%）。壁面の計算上の輝度：約229 cd/m²。Panasonic PT-MZ882プロジェクター1台（レンズET-ELW22、短焦点ズーム、8,200ルーメン）を床置きスタンドに設置します。画面サイズは4.50 × 2.53 m、下端の高さは0.50 m、投射距離は4.29 mです（投射比0.95:1、垂直レンズシフト48%）。壁面の計算上の輝度：約229 cd/m²。Panasonic PT-MZ882プロジェクター2台（レンズET-ELW22、短焦点ズーム、各8,200ルーメン）を横方向のトラスに吊り下げます。各分割画面のサイズは4.80 × 2.70 m、下端の高さは1.00 m、投射距離は3.78 mです（投射比0.79:1、垂直レンズシフト-45%）。壁面の計算上の輝度：約201 cd/m²。Panasonic PT-MZ882プロジェクター1台（レンズET-ELW22、短焦点ズーム、8,200ルーメン）を天井に吊り下げます。画面サイズは7.00 × 3.94 m、下端の高さは0.40 m、投射距離は5.65 mです（投射比0.81:1、垂直レンズシフト-44%）。壁面の計算上の輝度：約95 cd/m²。代替機種、価格帯、機材ごとの全寸法は機材リストに記載しています。平面図、断面図、アクソメ図が投射範囲を示します。

空間

シナリオの空間と、その中での映像の配置。

空間: 自立する展示壁、小展示室、ホワイエのある展示ホール
構成: 順路：パノラマ、単独投影7面、コーナー、縦長フォーマット、小展示室
来場者（約）: 100

空間	幅	奥行き	高さ
展示ホール	48 m	36 m	9 m
ホワイエ	12 m	8 m	4 m
小展示室	10 m	9 m	4.5 m

投影

映像のつくり方：機材、画面サイズ、距離、設置方法。

2 × プロジェクター

8 m × 4.5 m 1画面あたり

下端高さ: 1.2 m
投射距離: 6.5 m
投射比: 0.81 : 1
レンズシフト: -45 % 垂直
設置: トラス吊り

4 × プロジェクター

6 m × 3.38 m 1画面あたり

下端高さ: 1.1 m
投射距離: 4.8 m
投射比: 0.8 : 1
レンズシフト: -45 % 垂直
設置: トラス吊り

2 × プロジェクター

5 m × 2.81 m 1画面あたり

下端高さ: 1.1 m
投射距離: 3.95 m
投射比: 0.79 : 1
レンズシフト: -45 % 垂直
設置: トラス吊り

1 × プロジェクター

8 m × 4.5 m 1画面あたり

下端高さ: 0.6 m
投射距離: 6.5 m
投射比: 0.81 : 1
レンズシフト: -45 % 垂直
設置: トラス吊り

1 × プロジェクター

4.5 m × 2.53 m 1画面あたり

下端高さ: 3.03 m
投射距離: 3.53 m
投射比: 0.78 : 1
レンズシフト: -45 % 垂直
設置: トラス吊り

1 × プロジェクター

4.5 m × 2.53 m 1画面あたり

下端高さ: 0.5 m
投射距離: 4.29 m
投射比: 0.95 : 1
レンズシフト: 48 % 垂直
設置: スタンド設置

2 × プロジェクター

4.8 m × 2.7 m 1画面あたり

下端高さ: 1 m
投射距離: 3.78 m
投射比: 0.79 : 1
レンズシフト: -45 % 垂直
設置: トラス吊り

1 × プロジェクター

7 m × 3.94 m 1画面あたり

下端高さ: 0.4 m
投射距離: 5.65 m
投射比: 0.81 : 1
レンズシフト: -44 % 垂直
設置: 天吊り

すべての分割映像は一つの画面を成し、1台のコンピュータがフレーム単位で正確に同時出力します。

リアルタイムとインタラクション

映像は記録です。インスタレーションでは作品がライブで演算され、空間と来場者に反応できます。

演算: 高性能な3Dグラフィックカードを備えたハイエンドコンピュータ（NVIDIA RTX 4070以上）でリアルタイムに演算。映像面が多い場合は複数のグラフィックカードも使用
出力: 1台のコンピュータから空間内のすべてのプロジェクターへ、個別の映像ではなく連携したゾーンとして出力
インタラクション: 3D LiDARスキャナーが空間内の人と動きを捉え、作品がそれに反応できます
調整: 実際の建築へのマッピング――エッジ、柱、天井、床

明るさ

映像が十分に明るくなるか：達成される輝度を目標値と比較します。バーの中の線が目標値です。

2 × Barco G62-W9十分な明るさ

輝度: 84 cd/m²
目標値: 60 cd/m²
必要な光束: 8,822 lm
光束: 9,500 lm

4 × Panasonic PT-MZ882十分な明るさ

輝度: 129 cd/m²
目標値: 60 cd/m²
必要な光束: 4,962 lm
光束: 8,200 lm

2 × Panasonic PT-MZ882十分な明るさ

輝度: 186 cd/m²
目標値: 60 cd/m²
必要な光束: 3,446 lm
光束: 8,200 lm

1 × Barco G62-W9十分な明るさ

輝度: 84 cd/m²
目標値: 60 cd/m²
必要な光束: 8,822 lm
光束: 9,500 lm

1 × Panasonic PT-MZ882十分な明るさ

輝度: 229 cd/m²
目標値: 60 cd/m²
必要な光束: 2,791 lm
光束: 8,200 lm

1 × Panasonic PT-MZ882十分な明るさ

輝度: 229 cd/m²
目標値: 60 cd/m²
必要な光束: 2,791 lm
光束: 8,200 lm

2 × Panasonic PT-MZ882十分な明るさ

輝度: 201 cd/m²
目標値: 60 cd/m²
必要な光束: 3,176 lm
光束: 8,200 lm

1 × Panasonic PT-MZ882十分な明るさ

輝度: 95 cd/m²
目標値: 60 cd/m²
必要な光束: 6,754 lm
光束: 8,200 lm

機材

計算の基準とした参考機材です。同クラスの機材でも同様に使用できます。

Barco G62-W9

レンズ: R9801840 G lens 0.75-0.95:1 (Short Throw)
光束: 9,500 lm
重量: 17.4 kg

代替機種 (3)

機種	レンズ	光束	輝度
Panasonic PT-REZ15	ET-C1W400 (Weitwinkel-Zoom)	15,000 lm	133 cd/m²
Panasonic PT-RQ35K2	ET-D3LEW200 / ET-D3LEW201 (Kurzdistanz-Zoom)	30,500 lm	270 cd/m²
Barco UDX-4K40 FLEX	R9862001 TLD+ 90 Grad ST (0.65-0.85), am UDX-4K 0,72-0,94	40,000 lm	354 cd/m²

Panasonic PT-MZ882

レンズ: ET-ELW22 (Short-Throw-Zoom)
光束: 8,200 lm
重量: 18.6 kg

代替機種 (3)

機種	レンズ	光束	輝度
Barco G62-W9	R9801840 G lens 0.75-0.95:1 (Short Throw)	9,500 lm	149 cd/m²
Panasonic PT-REZ15	ET-C1W400 (Weitwinkel-Zoom)	15,000 lm	236 cd/m²
Panasonic PT-RQ35K2	ET-D3LEW200 / ET-D3LEW201 (Kurzdistanz-Zoom)	30,500 lm	479 cd/m²

価格帯と機材リストはお問い合わせください。

図面

アクソメ図、平面図、断面図が空間と投射範囲を示します。

Minimal Ring – ミュージアム — アクソメ図 — **アクソメ図** · 縮尺なし

Minimal Ring – ミュージアム — 断面図 — **断面図** · 縮尺なし

用語

リアルタイム: 映像は完成したビデオとして再生されるのではなく、毎秒約60回、その瞬間ごとに新たに演算されます。
3D LiDARスキャナー: レーザー光で空間を走査し、人と動きを三次元で捉えます。インタラクションの基盤です。
ハイエンドコンピュータ: 高性能な3Dグラフィックカード（NVIDIA RTX 4070以上）を備え、映像をライブで演算し、すべてのプロジェクターを同時に制御するコンピュータ。
プロジェクションマッピング: 投影を空間の実際の形状に合わせ、映像と建築を正確に一致させます。
投射比: 投射距離を画面幅で割った値。0.8 : 1の場合、幅6 mの画面にはプロジェクターを4.8 m離して設置します。
レンズシフト: プロジェクターを傾けずに、レンズ内で映像を移動させます。これにより映像は長方形のまま保たれます。
光束: プロジェクターが発する光の量。単位はルーメン。
輝度: 画面が目にどれだけ明るく見えるか。単位は平方メートルあたりのカンデラ。暗い空間では約60で十分です。
下端高さ: 床面から画面下端までの高さ。
同期出力: 複数のプロジェクターが同じ画面の各部分を映し、1台のコンピュータが同時に出力します。ライブ演算でも映像でも可能です。
