Minimal – Padiglione fieristico

Tre opere su tre pareti, ciascuna larga 28 metri

VisualizzazioneStageStudio spaziale libero

Visualizzazione di uno spazio fittizio – non un progetto realizzato.

Un padiglione fieristico di 100 × 80 metri. Tre pareti, tre opere della serie Minimal: “Gegenlauf” sulla parete di fondo, “Reihe” e “Puls” sui lati – ciascuna di 28 × 16 metri, ciascuna su quattro proiettori di grande formato.

Le tre immagini avvolgono i visitatori su tre lati; il bordo inferiore si trova a due metri e le proiezioni arrivano quasi fin sotto la struttura reticolare in acciaio del tetto. Ogni parete accoglie un proprio video d’opera, distribuito su una griglia di 2 × 2 proiezioni. I colori delle tre opere si mescolano sul pavimento del padiglione.

Circa 250 visitatori si muovono nel campo tra le pareti; il lato posteriore del padiglione resta aperto. Non si sta davanti a un’immagine, ma al centro di una costellazione – le opere si rispondono a vicenda attraverso 80 metri.

Tecnica

Ciò che serve per realizzare questo spazio: misure, apparecchi, luminosità.

Sei proiettori Panasonic PT-RQ35K2 con obiettivo ET-D3LEW200 / ET-D3LEW201 (zoom a focale corta), da 30.500 lumen ciascuno, sono appesi ad americane trasversali. Ogni immagine parziale misura 14,00 × 7,88 m con il bordo inferiore a 9,88 m; la distanza di proiezione è di 11,60 m (rapporto di proiezione 0,83:1, spostamento dell’obiettivo verticale -58%). Luminanza calcolata sulla parete: circa 88 cd/m². Sei proiettori Panasonic PT-RQ35K2 con obiettivo ET-D3LEW300 (zoom grandangolare), da 30.500 lumen ciascuno, sono appesi ad americane trasversali. Ogni immagine parziale misura 14,00 × 7,88 m con il bordo inferiore a 2,00 m; la distanza di proiezione è di 13,00 m (rapporto di proiezione 0,93:1, spostamento dell’obiettivo verticale -158%). Luminanza calcolata sulla parete: circa 88 cd/m². Alternative, fascia di prezzo e tutte le misure per ciascun apparecchio sono riportate nella distinta dei materiali; pianta, sezione e assonometria mostrano i coni di proiezione.

Spazio

Lo spazio dello scenario e come vi sono disposte le immagini.

Spazio: padiglione fieristico con tetto a struttura reticolare in acciaio, tre pareti con proiezioni
Configurazione: tre opere su tre pareti, ciascuna su 2 × 2 proiettori di grande formato
Visitatori (circa): 250

Spazio	Larghezza	Profondità	Altezza
Padiglione fieristico	100 m	80 m	20 m

Proiezione

Come nascono le immagini: apparecchi, dimensioni dell’immagine, distanza e montaggio.

6 × Proiettore

14 m × 7,88 m per immagine

Bordo inferiore: 9,88 m
Distanza: 11,6 m
Rapporto di proiezione: 0,83 : 1
Spostamento obiettivo: -58 % verticale
Montaggio: sull’americana

6 × Proiettore

14 m × 7,88 m per immagine

Bordo inferiore: 2 m
Distanza: 13 m
Rapporto di proiezione: 0,93 : 1
Spostamento obiettivo: -158 % verticale
Montaggio: sull’americana

Tutte le immagini parziali formano un’unica immagine – un computer le emette contemporaneamente e con precisione al fotogramma.

Tempo reale e interazione

Il film mostra una registrazione. Nell’installazione l’opera viene calcolata dal vivo – e può reagire allo spazio e ai visitatori.

Calcolo: dal vivo, in tempo reale, su un computer di fascia alta con una potente scheda grafica 3D, a partire da una NVIDIA RTX 4070; con molte superfici d’immagine anche con più schede grafiche
Uscita: tutti i proiettori di una sala da un unico computer, come zone coordinate invece di video separati
Interazione: scanner LiDAR 3D rilevano persone e movimenti nello spazio; l’opera può reagire
Adattamento: mapping sull’architettura reale – spigoli, pilastri, soffitti e pavimenti

Luminosità

Se l’immagine sarà abbastanza luminosa: luminanza raggiunta rispetto al valore obiettivo. La linea nella barra indica il valore obiettivo.

6 × Panasonic PT-RQ35K2abbastanza luminoso

Luminanza: 88 cd/m²
Valore obiettivo: 60 cd/m²
flusso luminoso necessario: 27.016 lm
Flusso luminoso: 30.500 lm

6 × Panasonic PT-RQ35K2abbastanza luminoso

Luminanza: 88 cd/m²
Valore obiettivo: 60 cd/m²
flusso luminoso necessario: 27.016 lm
Flusso luminoso: 30.500 lm

Apparecchi

Gli apparecchi di riferimento usati per i calcoli. Apparecchi della stessa classe sono altrettanto adatti.

Panasonic PT-RQ35K2

Obiettivo: ET-D3LEW200 / ET-D3LEW201 (Kurzdistanz-Zoom)
Flusso luminoso: 30.500 lm
Peso: 69,8 kg

Alternative (3)

Modello	Obiettivo	Flusso luminoso	Luminanza
Panasonic PT-RQ35K2	ET-D3LEW300 (Weitwinkel-Zoom)	30.500 lm	88 cd/m²
Barco UDX-4K40 FLEX	R9862001 TLD+ 90 Grad ST (0.65-0.85), am UDX-4K 0,72-0,94	40.000 lm	115 cd/m²
Barco QDX-4K45	R9862001 TLD+ 90 Grad ST (0.65-0.85), am QDX-4K 0,67-0,88	45.000 lm	130 cd/m²

Panasonic PT-RQ35K2

Obiettivo: ET-D3LEW300 (Weitwinkel-Zoom)
Flusso luminoso: 30.500 lm
Peso: 69,8 kg

Alternative (3)

Modello	Obiettivo	Flusso luminoso	Luminanza
Panasonic PT-RQ35K2	ET-D3LEW600 (Weitwinkel-Zoom)	30.500 lm	88 cd/m²
Panasonic PT-RQ35K2	ET-D3LEW60 / ET-D75LE6 (Weitwinkel-Zoom)	30.500 lm	88 cd/m²
Barco UDX-4K40 FLEX	R9801414 TLD+ (0.8-1.16), am UDX-4K 0,92-1,33	40.000 lm	115 cd/m²

Fascia di prezzo e distinta dei materiali su richiesta.

Disegni

Assonometria, pianta e sezione mostrano lo spazio e i coni di proiezione.

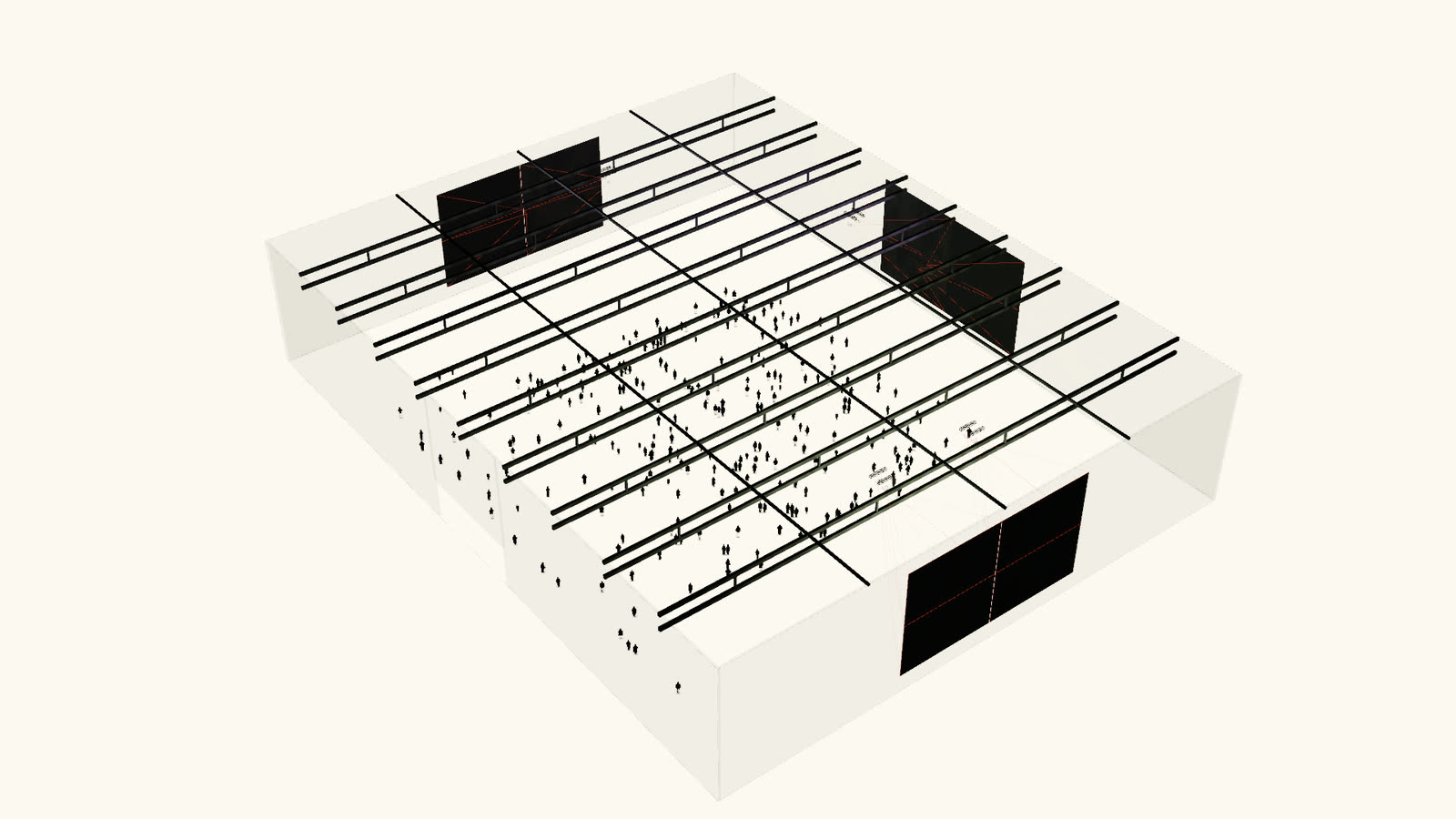

Minimal – Padiglione fieristico — Assonometria — **Assonometria** · non in scala

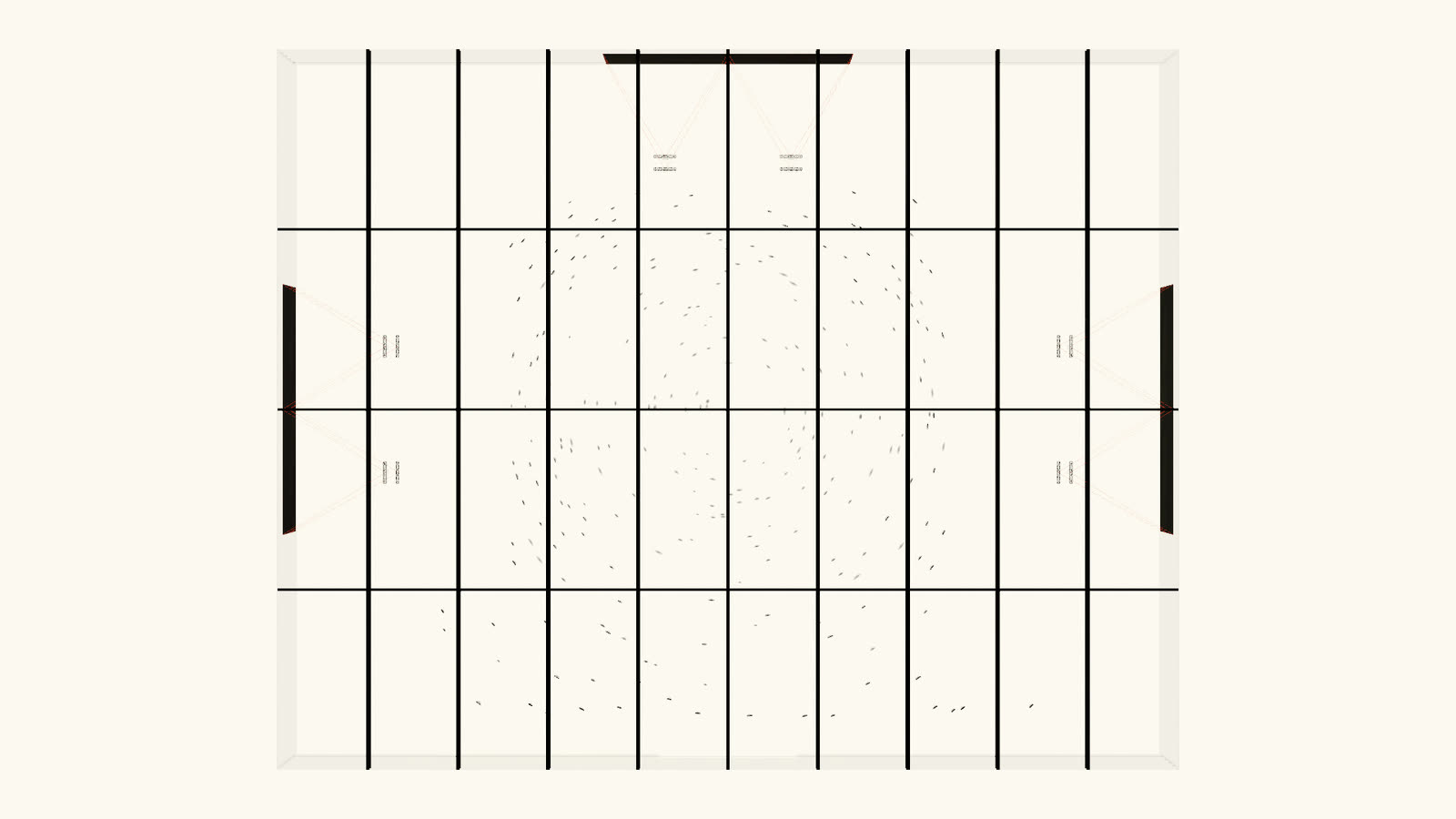

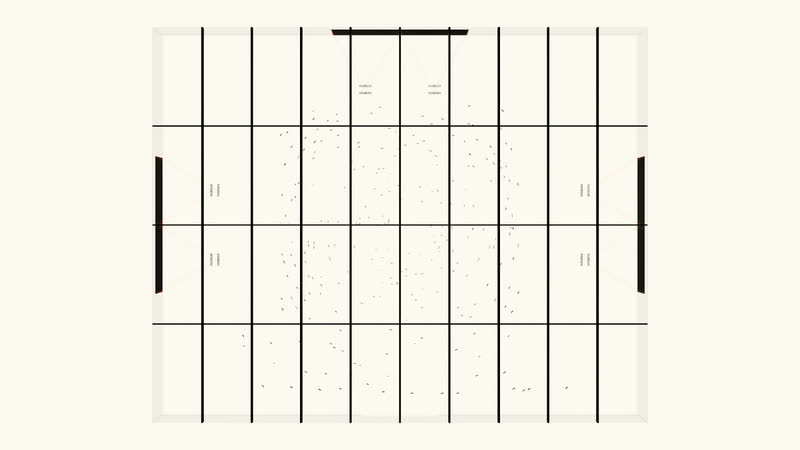

Minimal – Padiglione fieristico — Pianta — **Pianta**

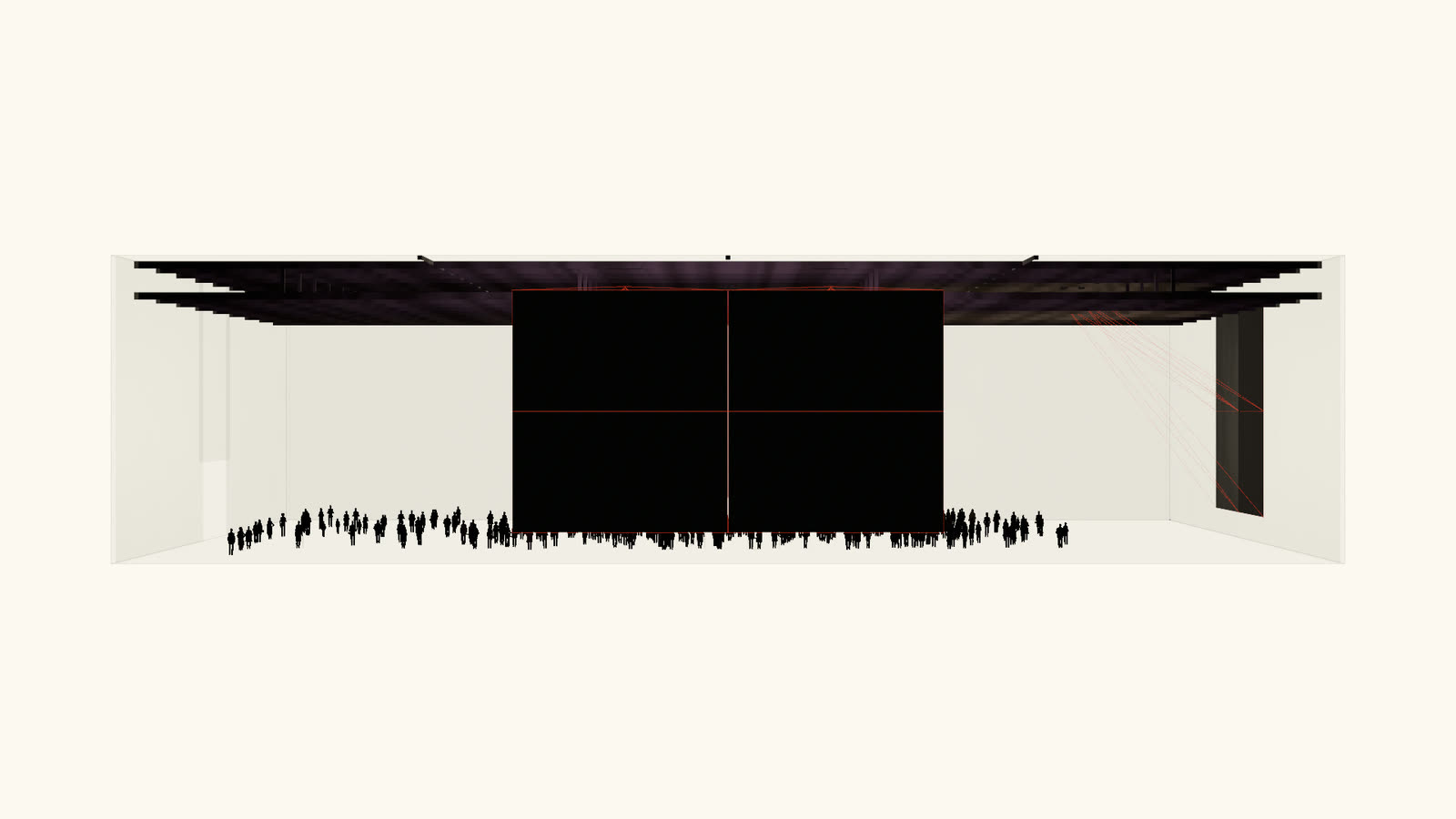

Minimal – Padiglione fieristico — Sezione — **Sezione** · non in scala

Glossario

Tempo reale: L’immagine viene ricalcolata in ogni istante, circa 60 volte al secondo, invece di essere riprodotta come un video finito.
Scanner LiDAR 3D: Scansiona lo spazio con luce laser e rileva persone e movimenti in tre dimensioni – la base dell’interazione.
Computer di fascia alta: Un computer con una potente scheda grafica 3D – a partire da una NVIDIA RTX 4070 – che calcola l’immagine dal vivo e pilota tutti i proiettori contemporaneamente.
Mapping: Adatta la proiezione alla geometria reale dello spazio, perché immagine e architettura coincidano esattamente.
Rapporto di proiezione: Distanza divisa per la larghezza dell’immagine. Con 0,8 : 1, per un’immagine larga 6 m il proiettore si trova a 4,8 m.
Spostamento obiettivo: Sposta l’immagine nell’obiettivo senza inclinare il proiettore – così resta rettangolare.
Flusso luminoso: Quanta luce emette il proiettore, in lumen.
Luminanza: Quanto appare luminosa all’occhio la superficie dell’immagine, in candele per metro quadrato. In un ambiente buio ne bastano circa 60.
Bordo inferiore: L’altezza del bordo inferiore dell’immagine dal pavimento.
Uscita sincronizzata: Più proiettori mostrano parti della stessa immagine; un computer le emette contemporaneamente – calcolate dal vivo o come video.
