Sculpt Dark – Atrio

Un’opera di 36 × 20 metri nella corte coperta, alta 50 metri, di un museo

VisualizzazioneMuseoStudio spaziale libero

Visualizzazione di uno spazio fittizio – non un progetto realizzato.

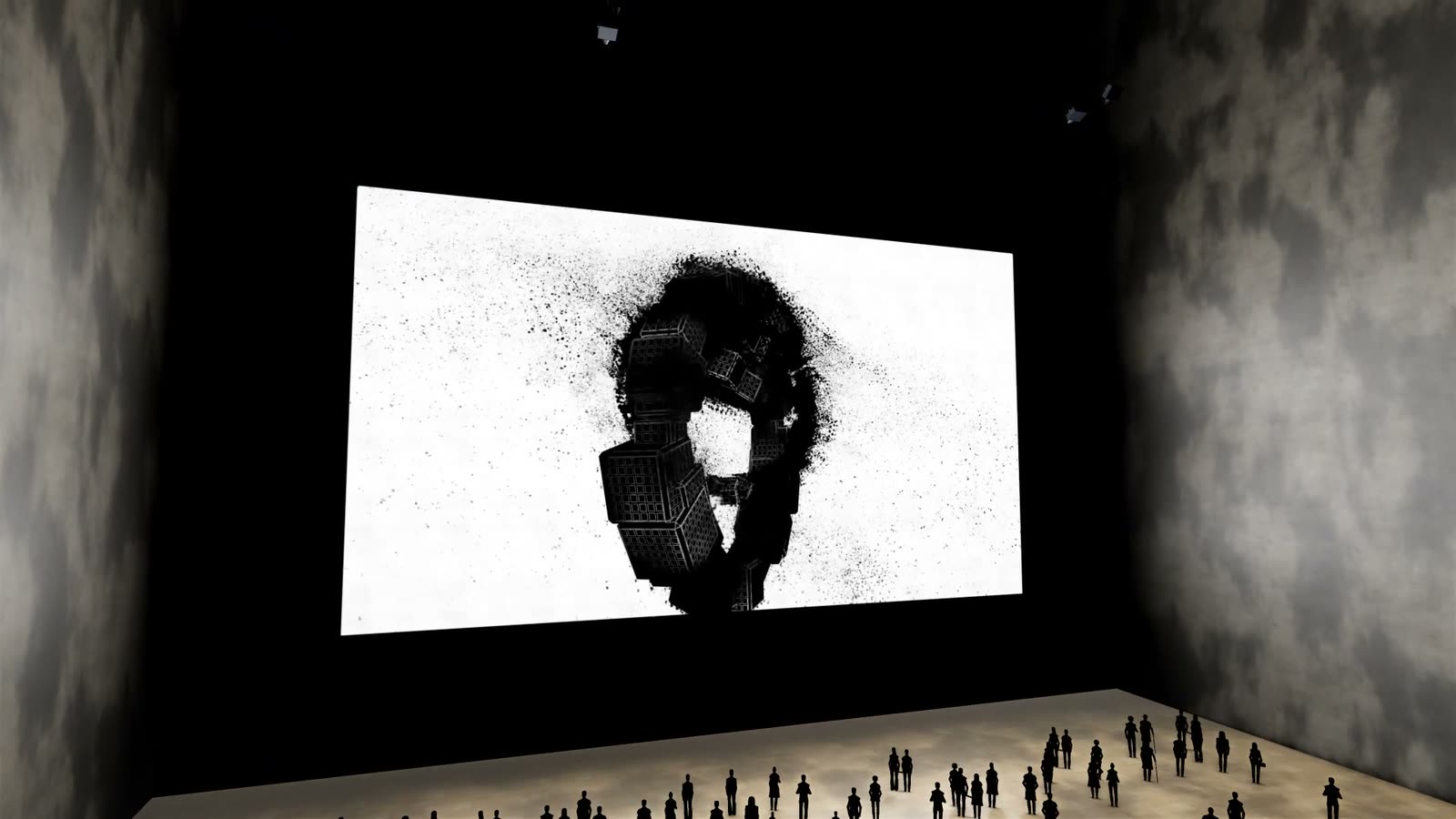

L’atrio di un museo di 50 × 50 × 50 metri sotto una copertura di vetro. Sulla parete nord scorre “Würfelringe” della serie Sculpt Dark su quattro proiettori di grande formato – 36 × 20 metri, vista dal pavimento e da tre gallerie.

Sul lato sud si trovano gallerie a 10, 20 e 30 metri di altezza, ciascuna con un parapetto affacciato sulla corte. L’opera scorre come un unico video su una griglia di 2 × 2 proiezioni, con il bordo inferiore a sei metri. Di notte la copertura di vetro si fa scura e il bianco della scultura fa risplendere l’intera corte.

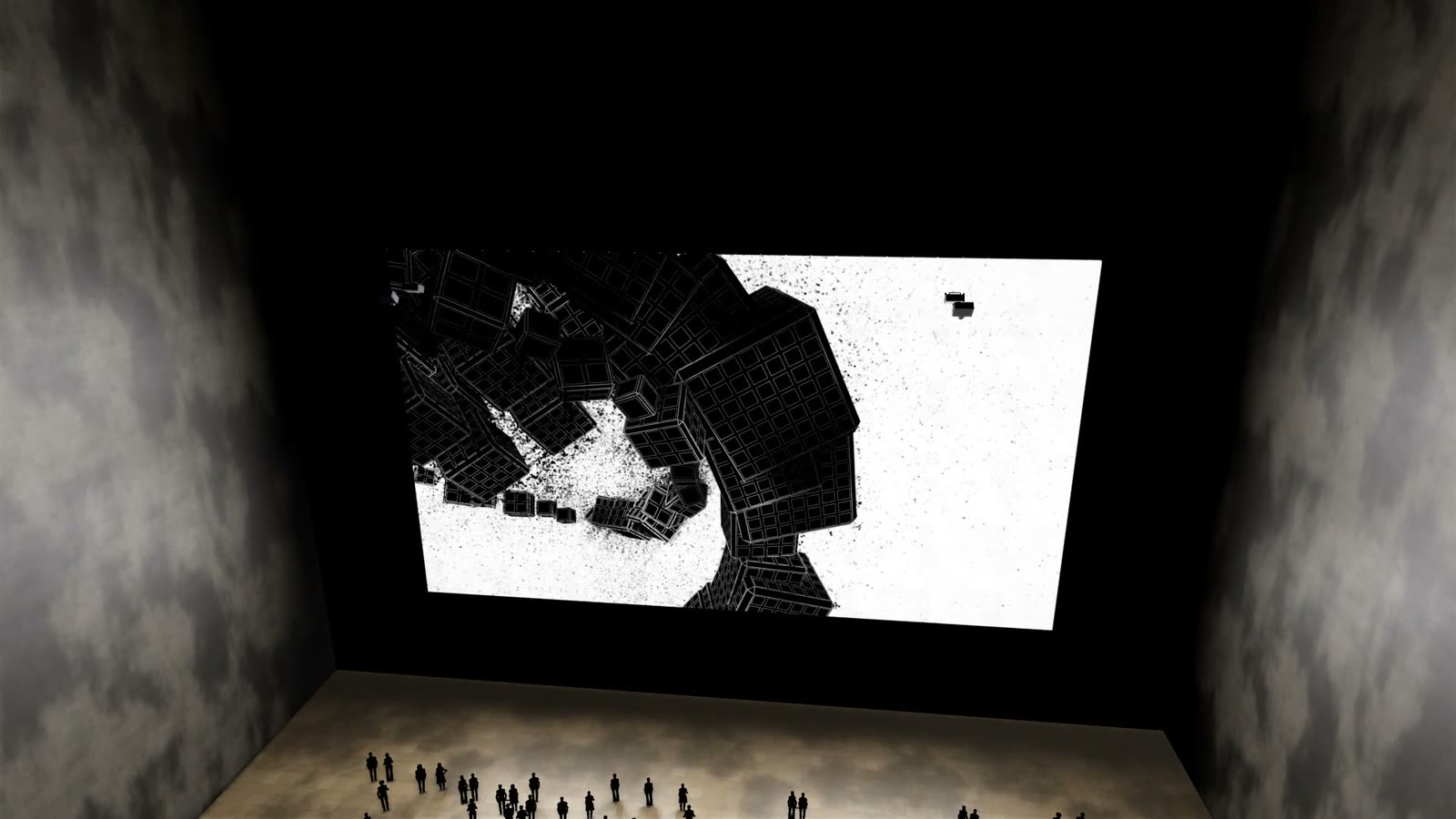

I visitatori si affollano sul pavimento dell’atrio e lungo i parapetti delle gallerie. Ogni livello offre una scala diversa – dal basso un monumento, dall’alto un’immagine che misura lo spazio da parte a parte.

Tecnica

Ciò che serve per realizzare questo spazio: misure, apparecchi, luminosità.

Due proiettori Barco QDX-4K45 con obiettivo R9862001 TLD+ 90° ST (0.65-0.85), 0,67-0,88 sul QDX-4K, da 45.000 lumen ciascuno, sono appesi ad americane trasversali. Ogni immagine parziale misura 18,00 × 10,13 m con il bordo inferiore a 16,13 m; la distanza di proiezione è di 15,00 m (rapporto di proiezione 0,83:1, spostamento dell’obiettivo verticale -56%). Luminanza calcolata sulla parete: circa 79 cd/m². Due proiettori Barco QDX-4K45 con obiettivo R9801414 TLD+ (0.8-1.16), 0,86-1,25 sul QDX-4K, da 45.000 lumen ciascuno, sono appesi ad americane trasversali. Ogni immagine parziale misura 18,00 × 10,13 m con il bordo inferiore a 6,00 m; la distanza di proiezione è di 16,80 m (rapporto di proiezione 0,93:1, spostamento dell’obiettivo verticale -156%). Luminanza calcolata sulla parete: circa 79 cd/m². Alternative, fascia di prezzo e tutte le misure per ciascun apparecchio sono riportate nella distinta dei materiali; pianta, sezione e assonometria mostrano i coni di proiezione.

Spazio

Lo spazio dello scenario e come vi sono disposte le immagini.

Spazio: atrio di museo con copertura di vetro e gallerie a 10, 20 e 30 m
Configurazione: un video su 2 × 2 proiettori di grande formato
Visitatori (circa): 196

Spazio	Larghezza	Profondità	Altezza
Atrio	50 m	50 m	50 m
Galleria 10 m	50 m	8 m	10 m
Galleria 20 m	50 m	8 m	10 m
Galleria 30 m	50 m	8 m	10 m

Proiezione

Come nascono le immagini: apparecchi, dimensioni dell’immagine, distanza e montaggio.

2 × Proiettore

18 m × 10,13 m per immagine

Bordo inferiore: 16,13 m
Distanza: 15 m
Rapporto di proiezione: 0,83 : 1
Spostamento obiettivo: -56 % verticale
Montaggio: sull’americana

2 × Proiettore

18 m × 10,13 m per immagine

Bordo inferiore: 6 m
Distanza: 16,8 m
Rapporto di proiezione: 0,93 : 1
Spostamento obiettivo: -156 % verticale
Montaggio: sull’americana

Tutte le immagini parziali formano un’unica immagine – un computer le emette contemporaneamente e con precisione al fotogramma.

Tempo reale e interazione

Il film mostra una registrazione. Nell’installazione l’opera viene calcolata dal vivo – e può reagire allo spazio e ai visitatori.

Calcolo: dal vivo, in tempo reale, su un computer di fascia alta con una potente scheda grafica 3D, a partire da una NVIDIA RTX 4070; con molte superfici d’immagine anche con più schede grafiche
Uscita: tutti i proiettori di una sala da un unico computer, come zone coordinate invece di video separati
Interazione: scanner LiDAR 3D rilevano persone e movimenti nello spazio; l’opera può reagire
Adattamento: mapping sull’architettura reale – spigoli, pilastri, soffitti e pavimenti

Luminosità

Se l’immagine sarà abbastanza luminosa: luminanza raggiunta rispetto al valore obiettivo. La linea nella barra indica il valore obiettivo.

2 × Barco QDX-4K45abbastanza luminoso

Luminanza: 79 cd/m²
Valore obiettivo: 60 cd/m²
flusso luminoso necessario: 44.659 lm
Flusso luminoso: 45.000 lm

2 × Barco QDX-4K45abbastanza luminoso

Luminanza: 79 cd/m²
Valore obiettivo: 60 cd/m²
flusso luminoso necessario: 44.659 lm
Flusso luminoso: 45.000 lm

Apparecchi

Gli apparecchi di riferimento usati per i calcoli. Apparecchi della stessa classe sono altrettanto adatti.

Barco QDX-4K45

Obiettivo: R9862001 TLD+ 90 Grad ST (0.65-0.85), am QDX-4K 0,67-0,88
Flusso luminoso: 45.000 lm
Peso: 77,5 kg

Alternative (3)

Modello	Obiettivo	Flusso luminoso	Luminanza
Barco UDX-4K40 FLEX	R9862001 TLD+ 90 Grad ST (0.65-0.85), am UDX-4K 0,72-0,94	2 × 40.000 lm	140 cd/m²
Panasonic PT-RQ35K2	ET-D3LEW300 (Weitwinkel-Zoom)	2 × 30.500 lm	107 cd/m²
Panasonic PT-RQ35K2	ET-D3LEW200 / ET-D3LEW201 (Kurzdistanz-Zoom)	2 × 30.500 lm	107 cd/m²

Barco QDX-4K45

Obiettivo: R9801414 TLD+ (0.8-1.16), am QDX-4K 0,86-1,25
Flusso luminoso: 45.000 lm
Peso: 77,5 kg

Alternative (3)

Modello	Obiettivo	Flusso luminoso	Luminanza
Christie Griffyn 4K50-RGB	144-111014-XX ILS4 0.9:1 HB fest (UHC: 163-117100-XX)	50.000 lm	87 cd/m²
Barco UDX-4K40 FLEX	R9862001 TLD+ 90 Grad ST (0.65-0.85), am UDX-4K 0,72-0,94	2 × 40.000 lm	140 cd/m²
Barco UDX-4K40 FLEX	R9801414 TLD+ (0.8-1.16), am UDX-4K 0,92-1,33	2 × 40.000 lm	140 cd/m²

Fascia di prezzo e distinta dei materiali su richiesta.

Disegni

Assonometria, pianta e sezione mostrano lo spazio e i coni di proiezione.

Sculpt Dark – Atrio — Assonometria — **Assonometria** · non in scala

Sculpt Dark – Atrio — Pianta — **Pianta**

Sculpt Dark – Atrio — Sezione — **Sezione** · non in scala

Glossario

Tempo reale: L’immagine viene ricalcolata in ogni istante, circa 60 volte al secondo, invece di essere riprodotta come un video finito.
Scanner LiDAR 3D: Scansiona lo spazio con luce laser e rileva persone e movimenti in tre dimensioni – la base dell’interazione.
Computer di fascia alta: Un computer con una potente scheda grafica 3D – a partire da una NVIDIA RTX 4070 – che calcola l’immagine dal vivo e pilota tutti i proiettori contemporaneamente.
Mapping: Adatta la proiezione alla geometria reale dello spazio, perché immagine e architettura coincidano esattamente.
Rapporto di proiezione: Distanza divisa per la larghezza dell’immagine. Con 0,8 : 1, per un’immagine larga 6 m il proiettore si trova a 4,8 m.
Spostamento obiettivo: Sposta l’immagine nell’obiettivo senza inclinare il proiettore – così resta rettangolare.
Flusso luminoso: Quanta luce emette il proiettore, in lumen.
Luminanza: Quanto appare luminosa all’occhio la superficie dell’immagine, in candele per metro quadrato. In un ambiente buio ne bastano circa 60.
Bordo inferiore: L’altezza del bordo inferiore dell’immagine dal pavimento.
Uscita sincronizzata: Più proiettori mostrano parti della stessa immagine; un computer le emette contemporaneamente – calcolate dal vivo o come video.
