Fluid – Cisterna

Un panorama sopra l’acqua scura in una cisterna sotterranea

VisualizzazioneIndustriaStudio spaziale libero

Visualizzazione di uno spazio fittizio – non un progetto realizzato.

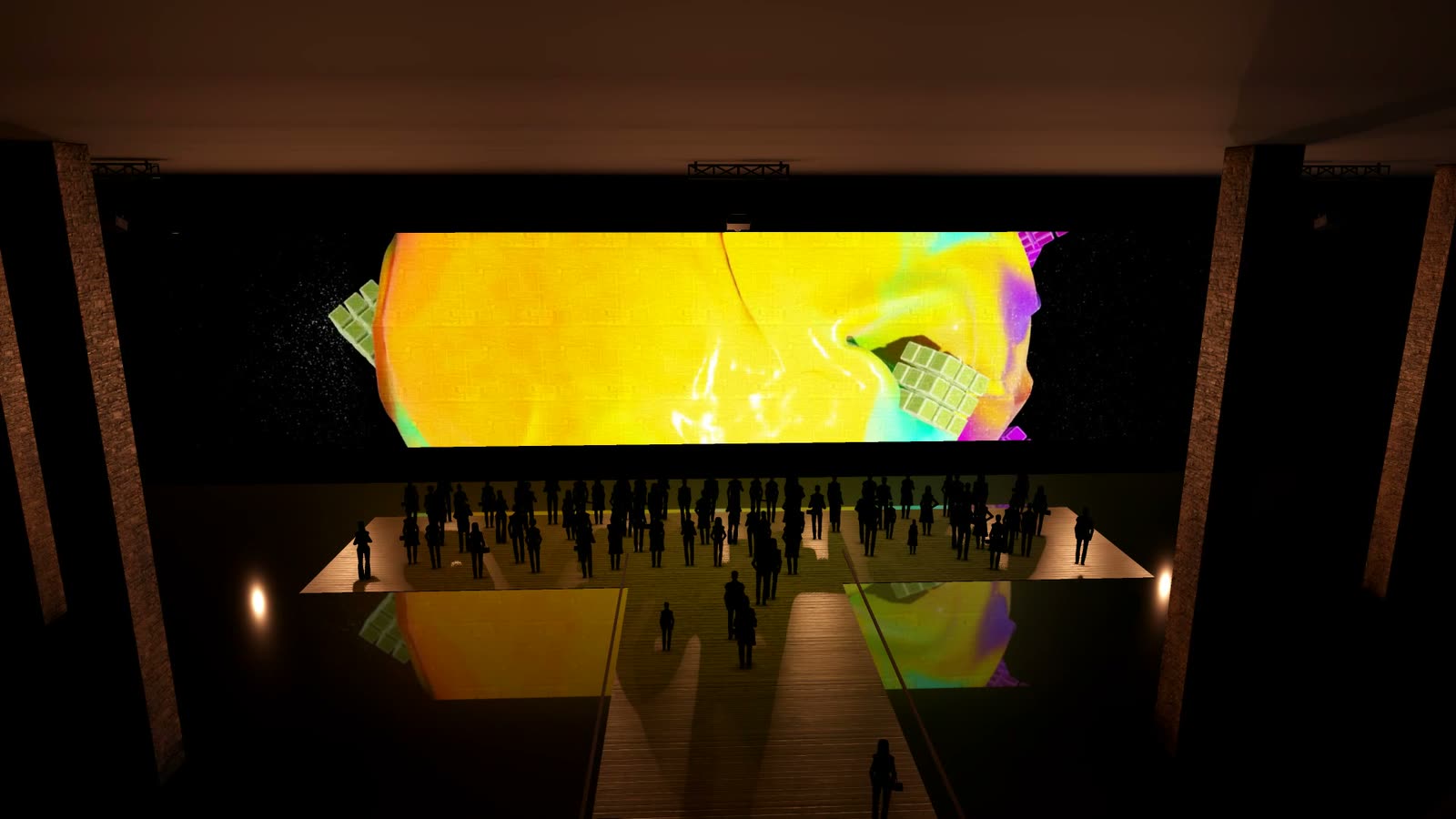

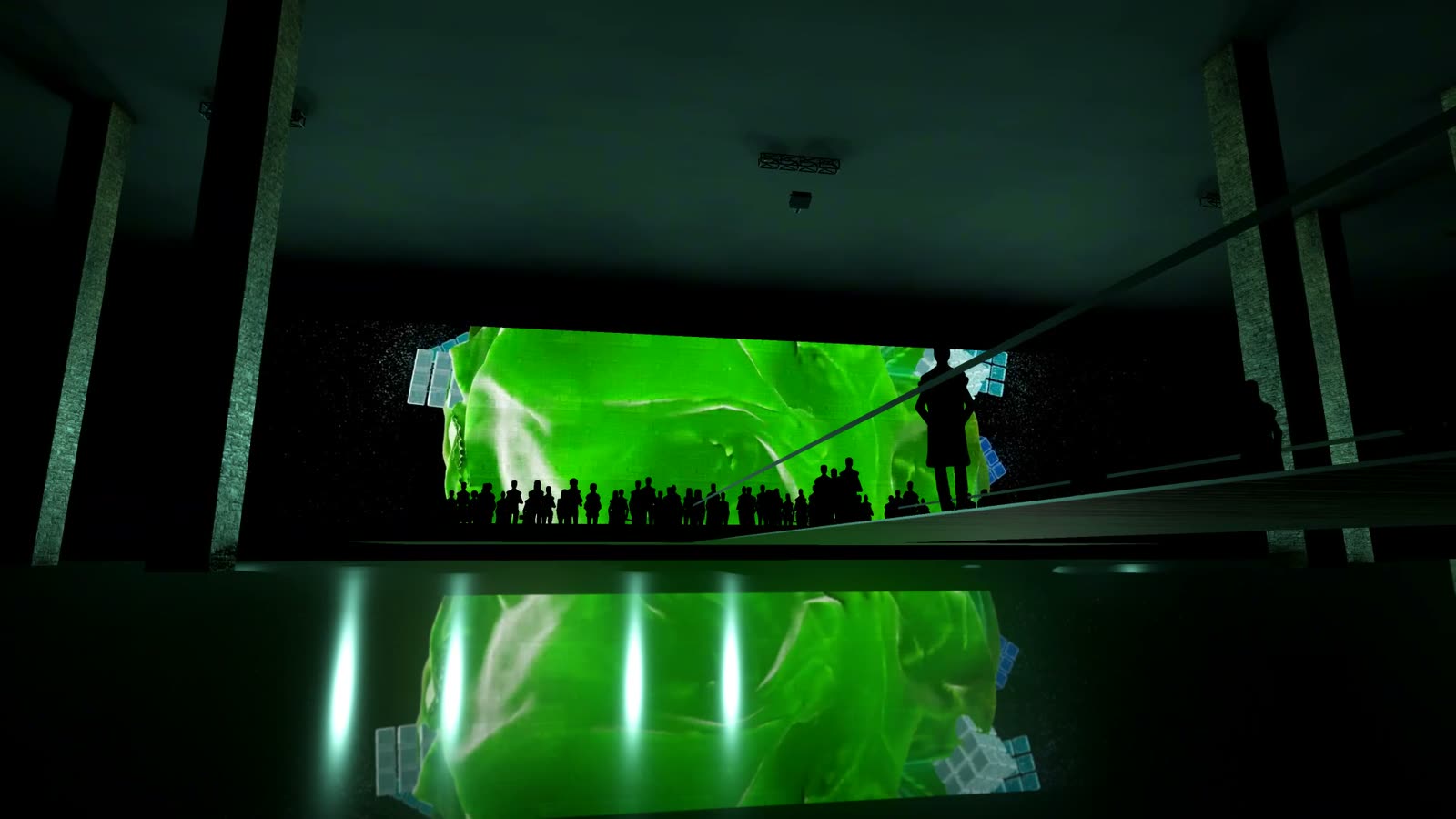

Una cisterna sotterranea di 80 × 45 metri, una foresta di colonne sopra l’acqua nera. Sulla parete nord scorre “Spalten” della serie Fluid, come una fascia su tre proiezioni – larga 45 metri, riflessa nello specchio d’acqua.

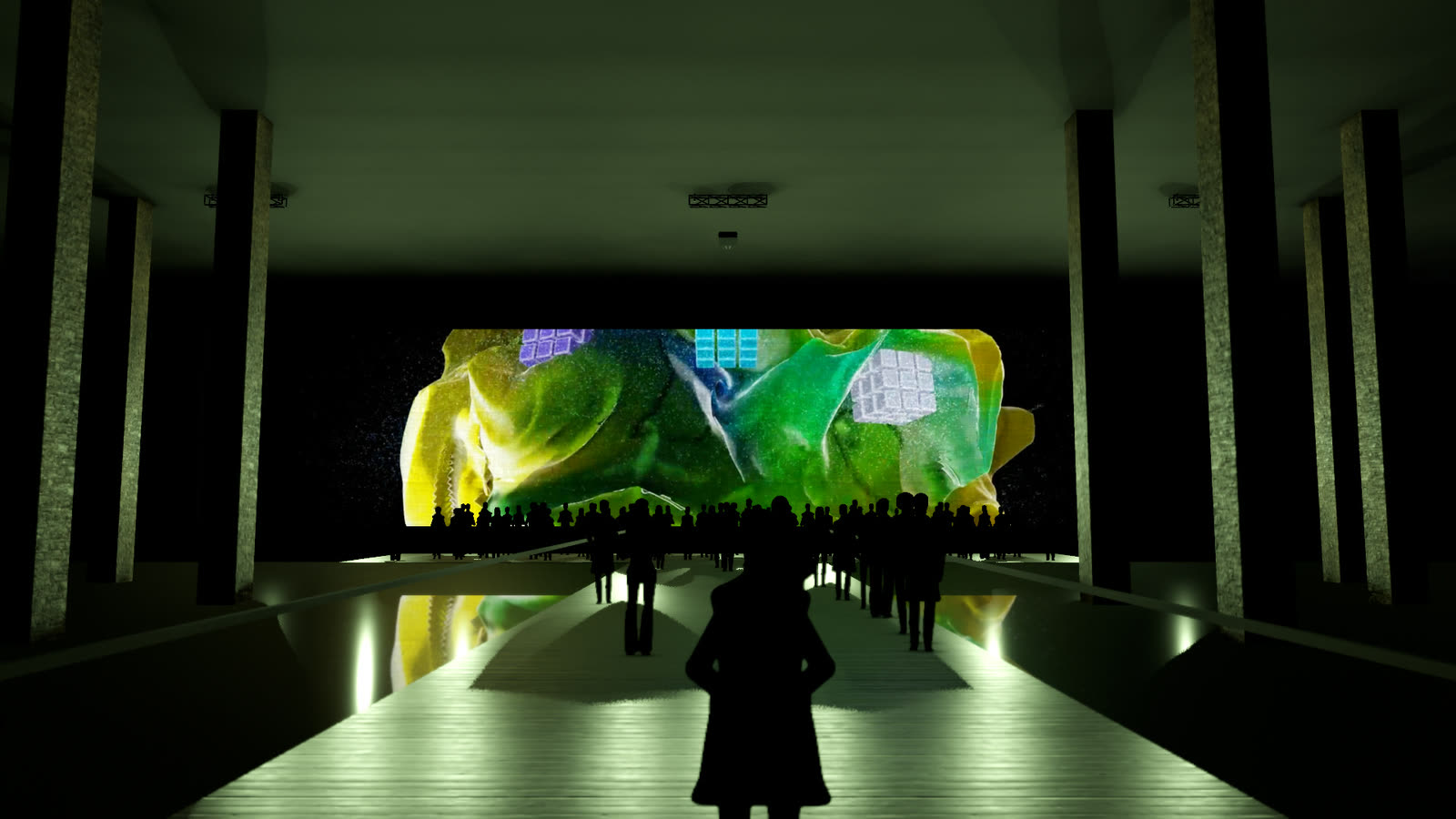

Dall’ingresso una passerella di legno larga sei metri conduce dritta a una piattaforma davanti all’immagine, entrambe a 60 centimetri sopra l’acqua. Le colonne sono disposte su una maglia di sette metri e lasciano libero l’asse visivo. L’immagine inizia a un metro e mezzo sopra la linea dell’acqua; il suo riflesso ne raddoppia l’altezza e dissolve la parete.

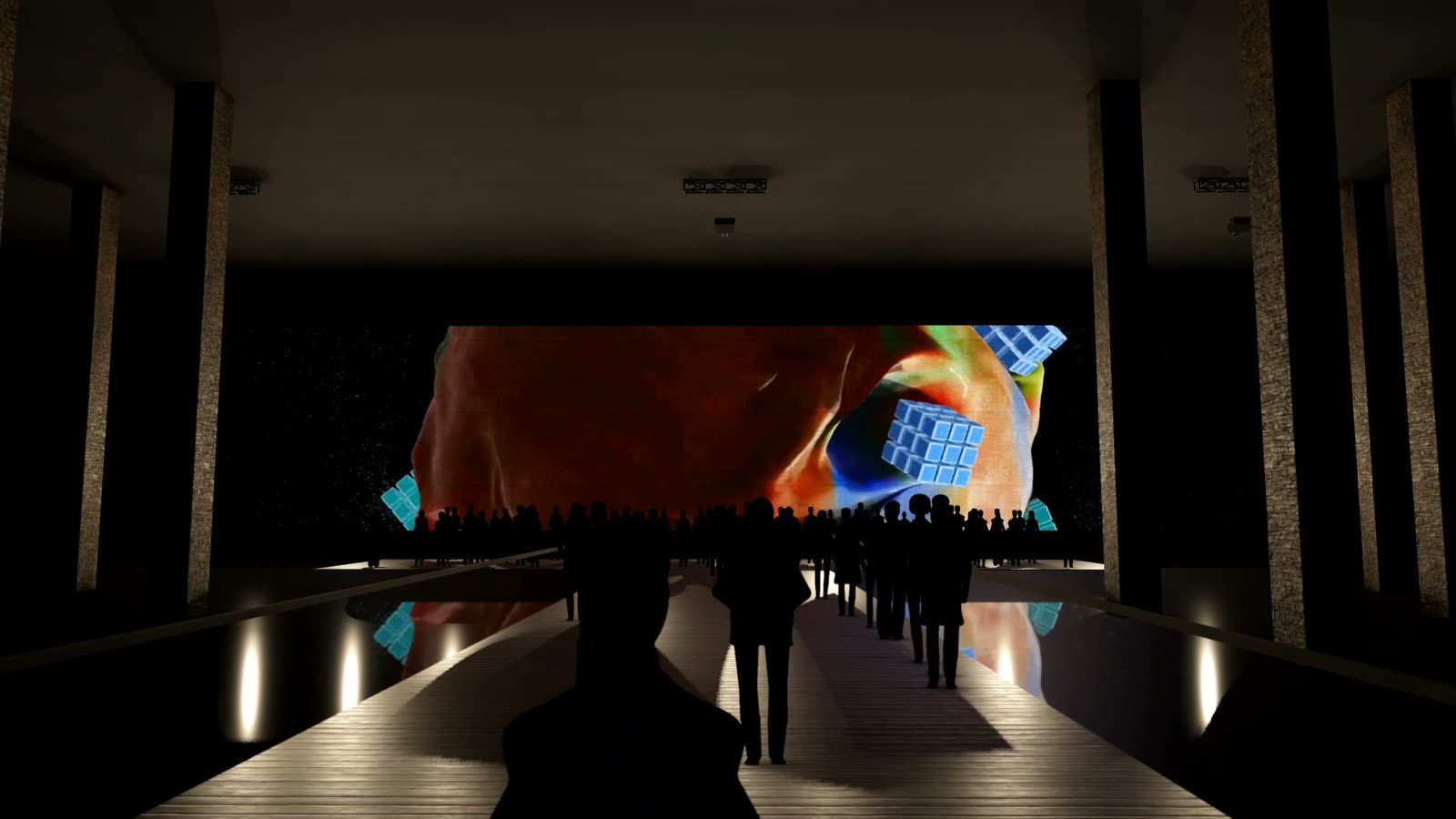

I visitatori si raccolgono sulla piattaforma e lungo la passerella. Tra le colonne resta buio – solo la luce dell’opera disegna colonne, corrimano e persone.

Tecnica

Ciò che serve per realizzare questo spazio: misure, apparecchi, luminosità.

Tre proiettori Barco UDX-4K40 FLEX con obiettivo R9862001 TLD+ 90° ST (0.65-0.85), 0,72-0,94 sull’UDX-4K, da 40.000 lumen ciascuno, sono appesi ad americane trasversali. Ogni immagine parziale misura 15,00 × 8,44 m con il bordo inferiore a 1,50 m; la distanza di proiezione è di 12,45 m (rapporto di proiezione 0,83:1, spostamento dell’obiettivo verticale -57%). Luminanza calcolata sulla parete: circa 101 cd/m². Alternative, fascia di prezzo e tutte le misure per ciascun apparecchio sono riportate nella distinta dei materiali; pianta, sezione e assonometria mostrano i coni di proiezione.

Spazio

Lo spazio dello scenario e come vi sono disposte le immagini.

Spazio: cisterna sotterranea con foresta di colonne sopra l’acqua, passerella di legno e piattaforma
Configurazione: tre formati orizzontali affiancati da un unico video (fascia dal centro dell’immagine)
Visitatori (circa): 110

Spazio	Larghezza	Profondità	Altezza
Cisterna	80 m	45 m	12 m
Passerella	6 m	33 m	11,4 m
Piattaforma	24 m	6 m	11,4 m

Proiezione

Come nascono le immagini: apparecchi, dimensioni dell’immagine, distanza e montaggio.

3 × Proiettore

15 m × 8,44 m per immagine

Bordo inferiore: 1,5 m
Distanza: 12,45 m
Rapporto di proiezione: 0,83 : 1
Spostamento obiettivo: -57 % verticale
Montaggio: sull’americana

Tutte le immagini parziali formano un’unica immagine – un computer le emette contemporaneamente e con precisione al fotogramma.

Tempo reale e interazione

Il film mostra una registrazione. Nell’installazione l’opera viene calcolata dal vivo – e può reagire allo spazio e ai visitatori.

Calcolo: dal vivo, in tempo reale, su un computer di fascia alta con una potente scheda grafica 3D, a partire da una NVIDIA RTX 4070; con molte superfici d’immagine anche con più schede grafiche
Uscita: tutti i proiettori di una sala da un unico computer, come zone coordinate invece di video separati
Interazione: scanner LiDAR 3D rilevano persone e movimenti nello spazio; l’opera può reagire
Adattamento: mapping sull’architettura reale – spigoli, pilastri, soffitti e pavimenti

Luminosità

Se l’immagine sarà abbastanza luminosa: luminanza raggiunta rispetto al valore obiettivo. La linea nella barra indica il valore obiettivo.

3 × Barco UDX-4K40 FLEXabbastanza luminoso

Luminanza: 101 cd/m²
Valore obiettivo: 60 cd/m²
flusso luminoso necessario: 31.013 lm
Flusso luminoso: 40.000 lm

Apparecchi

Gli apparecchi di riferimento usati per i calcoli. Apparecchi della stessa classe sono altrettanto adatti.

Barco UDX-4K40 FLEX

Obiettivo: R9862001 TLD+ 90 Grad ST (0.65-0.85), am UDX-4K 0,72-0,94
Flusso luminoso: 40.000 lm
Peso: 92 kg

Alternative (3)

Modello	Obiettivo	Flusso luminoso	Luminanza
Barco QDX-4K45	R9862001 TLD+ 90 Grad ST (0.65-0.85), am QDX-4K 0,67-0,88	45.000 lm	113 cd/m²
Panasonic PT-RQ35K2	ET-D3LEW300 (Weitwinkel-Zoom)	2 × 30.500 lm	153 cd/m²
Panasonic PT-RQ35K2	ET-D3LEW200 / ET-D3LEW201 (Kurzdistanz-Zoom)	2 × 30.500 lm	153 cd/m²

Fascia di prezzo e distinta dei materiali su richiesta.

Disegni

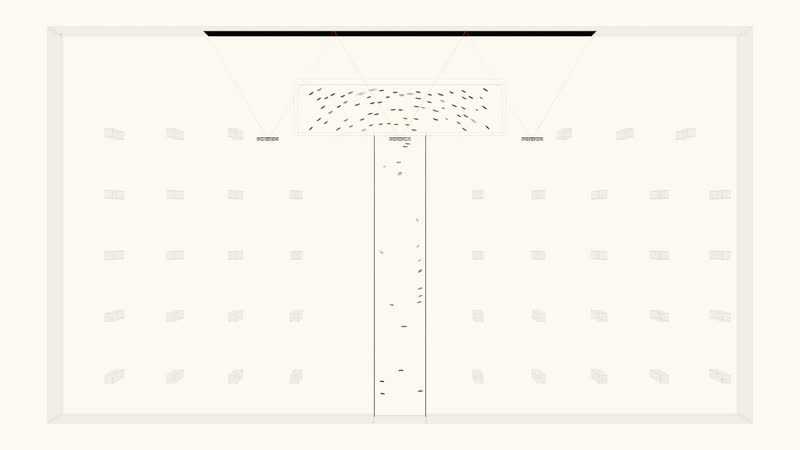

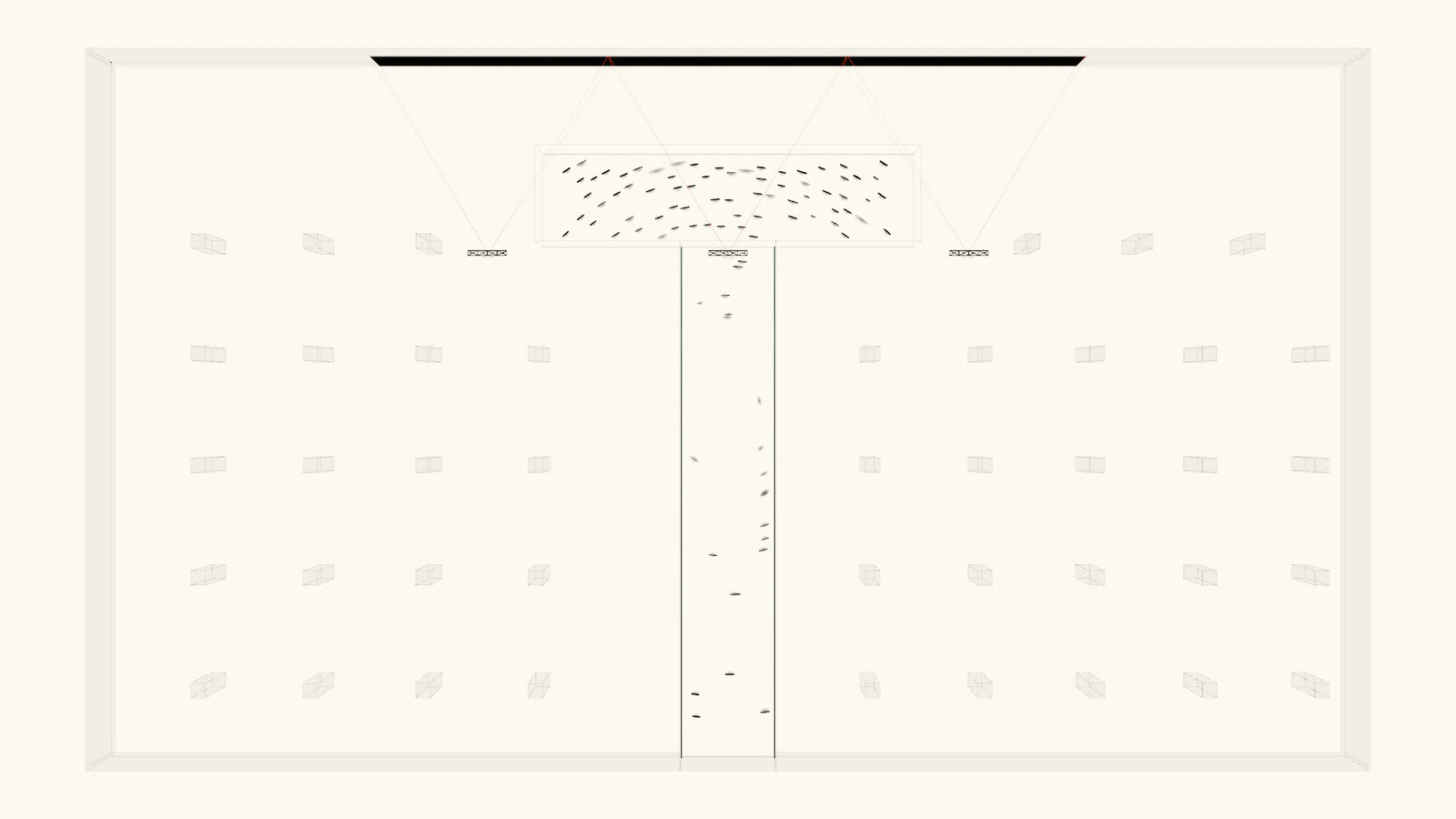

Assonometria, pianta e sezione mostrano lo spazio e i coni di proiezione.

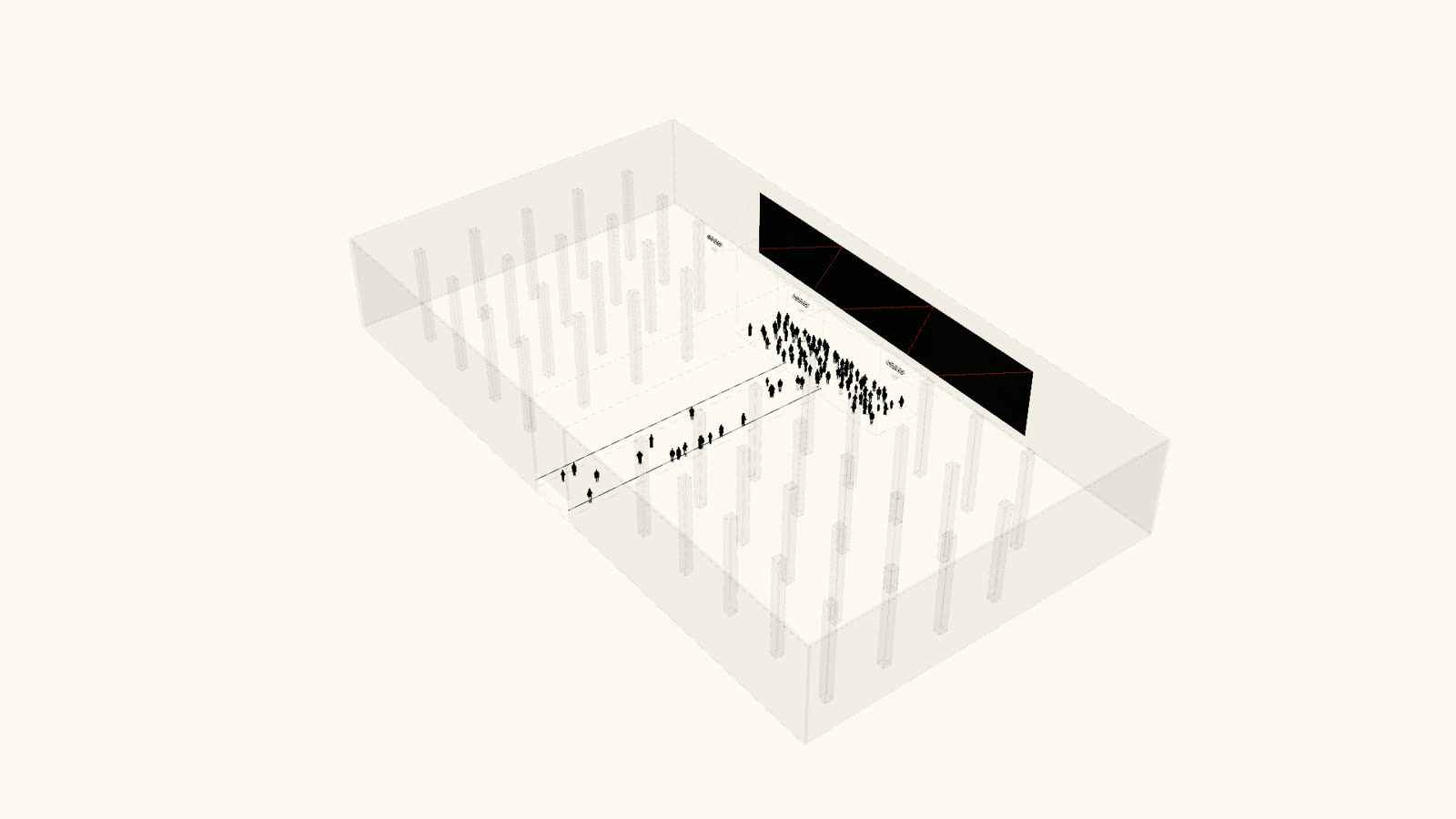

Fluid – Cisterna — Assonometria — **Assonometria** · non in scala

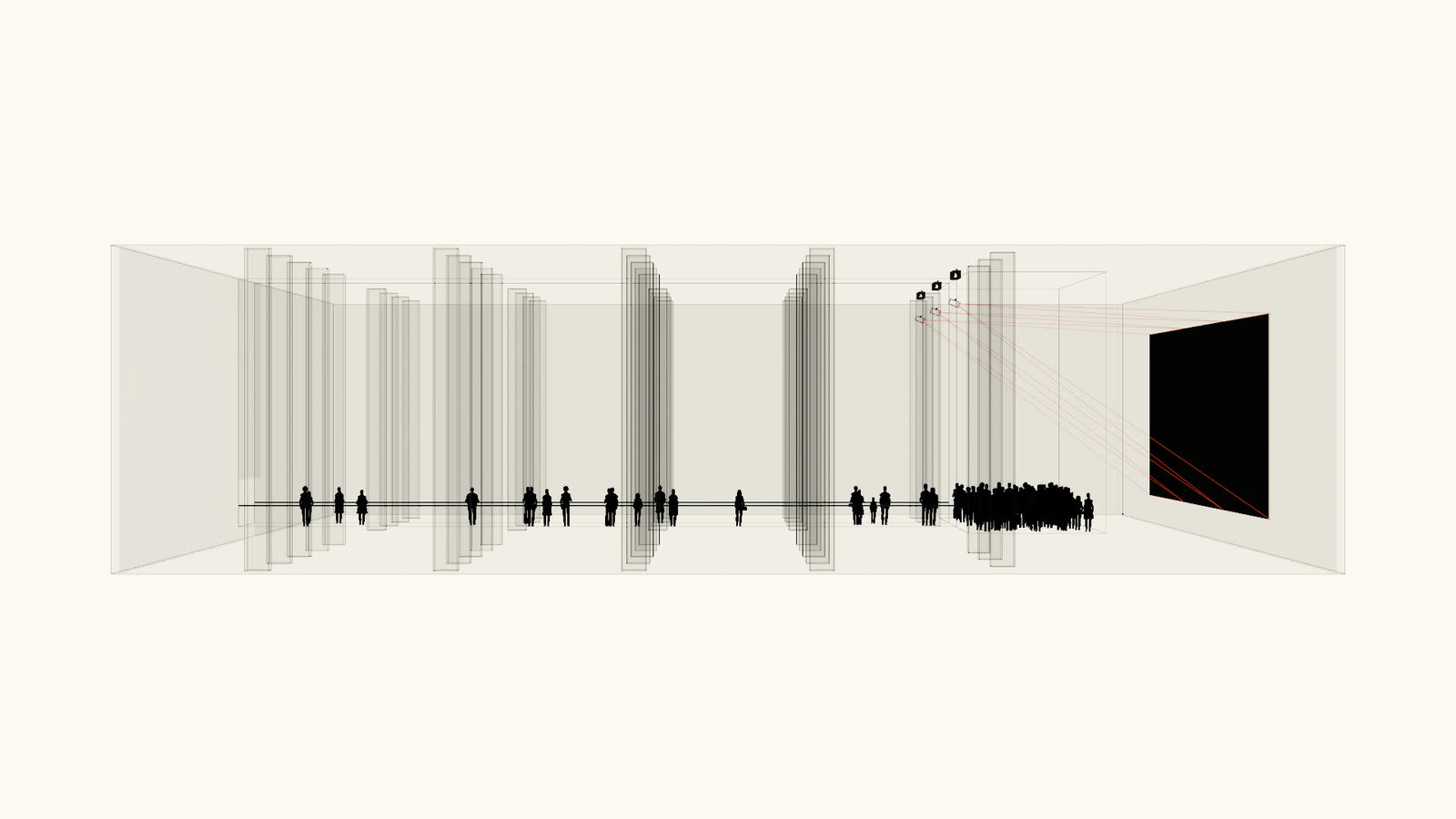

Fluid – Cisterna — Sezione — **Sezione** · non in scala

Glossario

Tempo reale: L’immagine viene ricalcolata in ogni istante, circa 60 volte al secondo, invece di essere riprodotta come un video finito.
Scanner LiDAR 3D: Scansiona lo spazio con luce laser e rileva persone e movimenti in tre dimensioni – la base dell’interazione.
Computer di fascia alta: Un computer con una potente scheda grafica 3D – a partire da una NVIDIA RTX 4070 – che calcola l’immagine dal vivo e pilota tutti i proiettori contemporaneamente.
Mapping: Adatta la proiezione alla geometria reale dello spazio, perché immagine e architettura coincidano esattamente.
Rapporto di proiezione: Distanza divisa per la larghezza dell’immagine. Con 0,8 : 1, per un’immagine larga 6 m il proiettore si trova a 4,8 m.
Spostamento obiettivo: Sposta l’immagine nell’obiettivo senza inclinare il proiettore – così resta rettangolare.
Flusso luminoso: Quanta luce emette il proiettore, in lumen.
Luminanza: Quanto appare luminosa all’occhio la superficie dell’immagine, in candele per metro quadrato. In un ambiente buio ne bastano circa 60.
Bordo inferiore: L’altezza del bordo inferiore dell’immagine dal pavimento.
Uscita sincronizzata: Più proiettori mostrano parti della stessa immagine; un computer le emette contemporaneamente – calcolate dal vivo o come video.
